Capteur de potentiel d'oxydoréduction (ORP) en ligne industriel vs pH-mètre - Guide d'intégration système

Points de douleur industriels et contexte des besoins du système

Les intégrateurs de systèmes impliqués dans les projets de traitement des eaux usées, de contrôle des procédés chimiques et de surveillance environnementale sont souvent confrontés à des problèmes tels que la difficulté de contrôler avec précision l'état d'oxydo-réduction, la dérive rapide des électrodes ORP traditionnelles et l'intégration complexe avec les PLC/DCS. Ces points de douleur entraînent un décalage dans l'ajustement des procédés, un dosage chimique excessif ou insuffisant, affectant directement l'efficacité du traitement et les coûts opérationnels.

La mesure ORP traditionnelle utilise principalement une sortie analogique, sensible aux interférences électromagnétiques dans des environnements industriels complexes. De plus, la contamination de la surface de l'électrode entraîne une mauvaise stabilité du potentiel et une fréquence de maintenance élevée. Parallèlement, la plupart des projets nécessitent une surveillance simultanée des paramètres pH et ORP, mais l'achat de capteurs de différentes marques augmente la difficulté de compatibilité du système et de gestion des pièces détachées.

Le capteur ORP en ligne industriel NiuBoL NBL-WQ-ORP a été développé pour répondre aux exigences du système susmentionné. Utilisant la méthode à électrode de platine et le système de référence à jonction saline microporeuse, il fournit une sortie numérique RS-485 Modbus RTU et peut être intégré sur la même plateforme que les capteurs de pH NiuBoL, réduisant ainsi la complexité d'intégration du système et améliorant la stabilité opérationnelle à long terme.

Différences entre pH-mètre et ORP-mètre

Un pH-mètre mesure l'acidité ou l'alcalinité d'une solution (logarithme négatif de la concentration en ions hydrogène), utilisant la méthode de l'électrode de verre, avec compensation automatique de température, et le résultat de mesure est quantitatif. Un ORP-mètre (Potentiel d'Oxydo-Réduction) reflète la capacité d'oxydo-réduction d'une solution, en mV, utilisant une électrode métallique inerte (généralement en platine), sans compensation de température, et le résultat de mesure reflète un potentiel mixte, utilisé principalement pour un jugement qualitatif de l'état d'oxydation ou de réduction de la solution.

Les principales différences sont les suivantes :

• Principe de mesure :Le pH-mètre se base sur la concentration en ions hydrogène, l'ORP-mètre se base sur la tendance au transfert d'électrons des couples redox en solution.

• Type d'électrode :Le pH utilise une électrode à membrane sensible en verre, l'ORP utilise une électrode métallique inerte en platine ou or.

• Effet de la température :Le pH nécessite une compensation automatique Pt1000, le coefficient de température de l'ORP est variable, généralement pas de compensation.

• Focus d'application :Le pH est utilisé pour le contrôle précis des acides/bases, l'ORP est utilisé pour des indicateurs qualitatifs comme le suivi de l'avancement de réactions d'oxydo-réduction ou le niveau d'assainissement.

• Méthode d'étalonnage :Le pH utilise généralement un étalonnage à deux points, l'ORP utilise principalement un étalonnage à un point ou une vérification directe avec une solution standard.

• Compatibilité :Certains pH-mètres peuvent passer en plage mV pour mesurer l'ORP, mais nécessitent le remplacement par une électrode ORP dédiée.

Les deux peuvent partager un instrument d'affichage, mais les électrodes ne sont pas interchangeables. NiuBoL fournit à la fois le NBL-WQ-PH et le NBL-WQ-ORP, formant ainsi une solution complète.

Présentation du produit Capteur ORP en ligne NiuBoL NBL-WQ-ORP

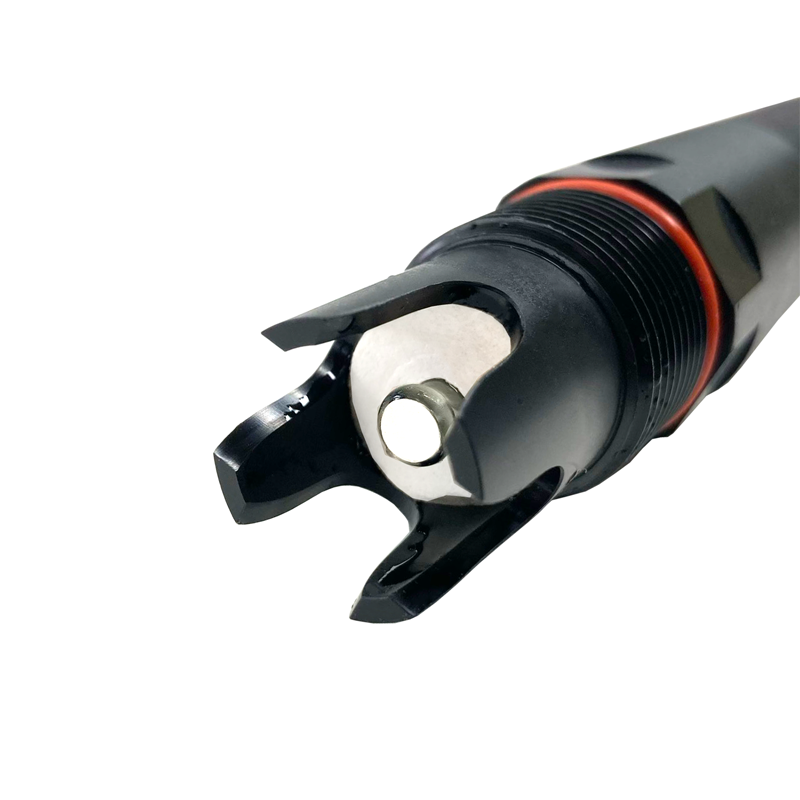

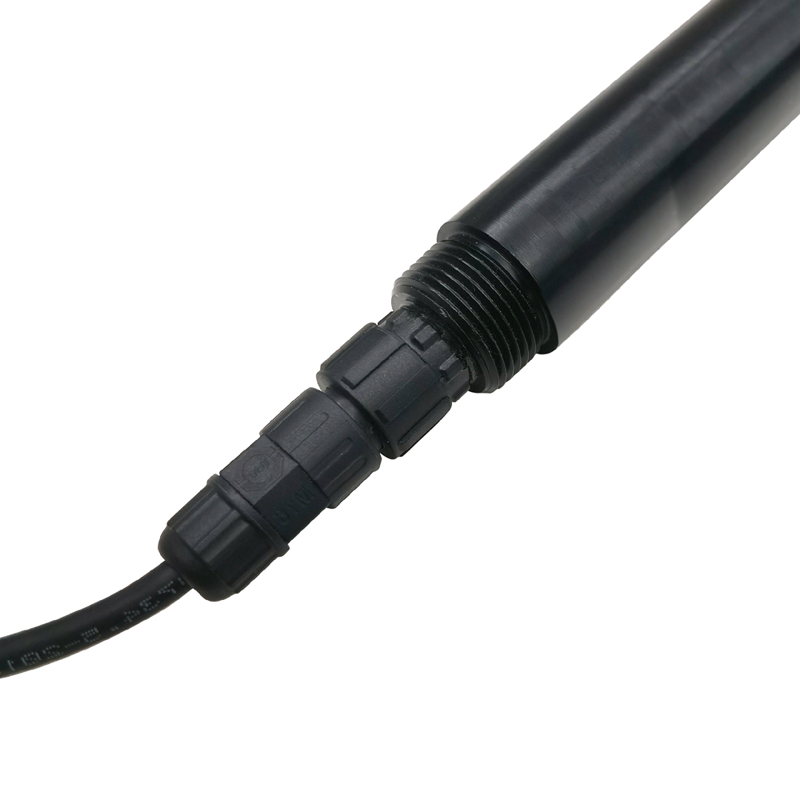

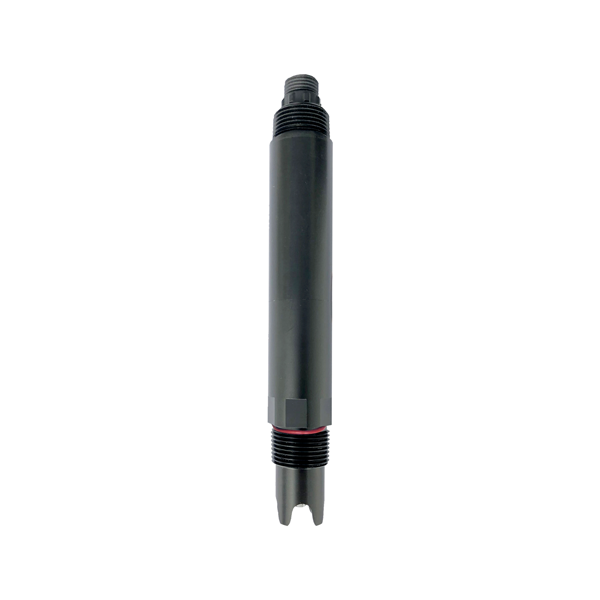

Le NBL-WQ-ORP est un capteur de potentiel d'oxydo-réduction en ligne industriel de type immergeable développé par NiuBoL. Le boîtier est en alliage ABS/PC, avec un indice de protection IP68, supportant une installation immergée à long terme. Son noyau utilise une électrode de platine de haute pureté combinée à un système de référence stable, adapté aux scénarios industriels nécessitant une surveillance continue de l'état redox.

Le capteur se concentre sur la résolution des problèmes de contamination des électrodes et de transmission du signal dans les environnements industriels. Des amplificateurs différentiels à double haute impédance améliorent la capacité anti-interférences. La conception brevetée de suintement lent de la solution de référence prolonge significativement la durée de vie de l'électrode. L'interface 3/4 NPT facilite l'intégration rapide dans les systèmes de canalisations ou de réservoirs existants.

Compatibilité de la couche physique de communication et du protocole en détail

Le NBL-WQ-ORP utilise une couche physique RS-485 et le protocole Modbus RTU, supportant une intégration transparente avec les principaux systèmes de contrôle industriels.

Caractéristiques de la couche physique :

• Alimentation à large tension 12-24V CC, s'adaptant aux différents environnements d'alimentation sur site.

• Transmission de signal différentiel, forte capacité anti-interférences, adaptée aux zones à forte densité de variateurs de fréquence et de moteurs.

• Distance de transmission jusqu'à 1200 mètres à un débit binaire standard, satisfaisant les besoins de surveillance distribuée des grandes installations.

Compatibilité des protocoles :

Prend en charge les codes de fonction standard Modbus RTU, peut être connecté directement aux PLC Siemens, Schneider, Mitsubishi, ainsi qu'aux DCS et aux passerelles IoT industrielles. Les intégrateurs de systèmes peuvent collecter simultanément les données de pH et d'ORP via le même bus, réalisant un contrôle lié des paramètres, réduisant le câblage et le nombre de passerelles.

Cette conception améliore considérablement l'évolutivité du système, facilitant les futures mises à niveau vers des réseaux de surveillance à distance plus étendus.

Paramètres techniques de base du capteur ORP en ligne NBL-WQ-ORP

Astuce de support technique :Pour la fiche technique complète du NiuBoL NBL-WQ-ORP, la table de correspondance des adresses de registre Modbus ou les solutions d'intégration avec les capteurs de pH, veuillez contacter nos ingénieurs. Nous fournirons la documentation technique dans les 24 heures.

Scénarios d'application industrielle du capteur ORP en ligne NBL-WQ-ORP

1. Section de traitement biologique des stations d'épuration des eaux usées Défis de l'environnement sur site : Charge organique élevée, variations importantes de l'oxygène dissous et de l'azote nitrique, état redox complexe et variable. Solution d'intégration système : NBL-WQ-ORP immergé dans le bassin d'aération ou le bassin anoxique, connecté au PLC via le bus RS-485, couplé avec l'oxymètre et le capteur de pH pour contrôler les surpresseurs et le recyclage interne. Valeur pour l'utilisateur : Reflète en temps réel le processus redox, optimise le volume d'aération, réduit la consommation énergétique de 15%-25%.

2. Réacteur d'oxydo-réduction de production chimique Défis de l'environnement sur site : Pouvoir oxydant/réducteur élevé des réactifs, électrodes sujettes à la contamination, exigences strictes de fenêtre de procédé. Solution d'intégration système : Installé dans la canalisation de circulation du réacteur, signal Modbus RTU entrant directement dans le DCS pour un contrôle en boucle fermée. Valeur pour l'utilisateur : Détermine avec précision le point final de réaction, réduit la formation de sous-produits, améliore le rendement du produit.

3. Station de surveillance automatique de la qualité de l'eau environnementale Défis de l'environnement sur site : Système mixte redox des masses d'eau naturelles, grands changements de température saisonniers, fonctionnement non surveillé à long terme. Solution d'intégration système : Capteur IP68 couplé à un terminal RTU solaire, téléversement vers la plateforme environnementale via RS-485. Valeur pour l'utilisateur : Surveillance continue de la capacité d'auto-épuration de l'eau et du niveau de pollution, soutenant l'analyse de traçabilité des données.

4. Système de traitement des eaux usées de galvanoplastie Défis de l'environnement sur site : Environnement à ions métalliques lourds et salinité élevée, procédés comme la réduction du Cr6+ nécessitant un contrôle strict du potentiel. Solution d'intégration système : Combiné au système de dosage, la valeur ORP utilisée comme signal de rétroaction pour l'ajout d'oxydants/réducteurs. Valeur pour l'utilisateur : Réalise un dosage précis, réduit les coûts chimiques, et assure un rejet conforme.

5. Traitement d'eau de procédé pour l'alimentaire, les boissons et la pharmacie Défis de l'environnement sur site : Nécessité de contrôler l'état redox lié à la croissance microbienne, sensible à la contamination. Solution d'intégration système : Installé conjointement avec le capteur de pH dans la canalisation d'eau purifiée, connecté uniformément au système de surveillance GMP. Valeur pour l'utilisateur : Améliore la fiabilité du contrôle de procédé, simplifie les travaux de validation.

Guide de sélection pour l'ingénierie industrielle

Équilibre Précision/Coût :Une précision de ±20mV est adaptée à la plupart des applications de traitement des eaux usées et de contrôle de procédés chimiques. Pour les projets à haute précision, la stabilité peut être maintenue par un étalonnage fréquent à un point. Le NBL-WQ-ORP offre une solution rentable.

Communication et distance de transmission :RS-485 supporte une transmission jusqu'à 1200 mètres. En ingénierie pratique, envisager des répéteurs ou une isolation optique tous les 800 mètres pour améliorer la fiabilité du système.

Adaptation à l'environnement d'installation :L'interface 3/4 NPT supporte les méthodes immergées, en dérivation, et autres. Lors de la sélection, évaluer la teneur en matières en suspension et le débit du milieu pour éviter l'influence des bulles ou d'une agitation forte sur la surface de l'électrode.

Quota du système d'alimentation :Consommation unitaire 0.2W@12V, adapté au déploiement par lots. Il est recommandé d'unifier la planification de l'alimentation avec les capteurs de pH et d'assurer une mise à la terre de protection appropriée.

Suggestion de sélection :Pour une sélection conjointe pH/ORP pour des conditions de travail spécifiques, veuillez fournir la composition du milieu, la plage de température et les objectifs de contrôle. Nos ingénieurs peuvent fournir une solution technique complète.

Considérations pratiques d'intégration système (Guide des écueils)

• Nettoyer et tremper l'électrode ORP dans de l'eau distillée pour l'activer avant la première utilisation.

• S'assurer que la couche sensible en platine est complètement immergée pendant l'installation, évitant l'adhésion de bulles à la surface.

• Le bus RS-485 doit utiliser une paire torsadée blindée, avec la polarité des fils A/B correcte, et il est recommandé d'ajouter une résistance d'adaptation en bout de bus.

• Vérifier régulièrement la brillance de la surface de l'électrode. Si elle est contaminée, nettoyer avec de l'acide chlorhydrique dilué puis rincer.

• Il est recommandé d'ajouter un filtrage de rationalité de la valeur ORP dans le programme PLC pour éviter les mauvais fonctionnements dus aux interférences instantanées.

• En cas de non-utilisation prolongée, stocker dans une solution de KCl 3 mol/L, éviter le stockage à sec ou une immersion prolongée dans l'eau distillée.

• Lorsqu'il est utilisé simultanément avec des capteurs de pH, il est recommandé d'étalonner séparément et de calibrer chaque paramètre indépendamment.

FAQ

Questions Techniques

Q1 : Le pH affecte-t-il de manière significative la valeur ORP ? R : Oui, les changements de pH affectent le potentiel des couples redox. Surveiller simultanément le pH et l'ORP dans le même système est plus significatif.

Q2 : Pourquoi le NBL-WQ-ORP n'a-t-il pas de compensation de température ? R : Le coefficient de température de l'ORP est une variable complexe difficile à corriger universellement. Par conséquent, les applications industrielles ne définissent généralement pas de compensation de température, mais stabilisent la température par le contrôle du procédé.

Q3 : Comment déterminer si une électrode ORP est invalide ? R : Utiliser une solution standard autour de 225 mV pour la vérification. Si l'écart dépasse ±30 mV, il est recommandé de nettoyer ou de remplacer l'électrode.

Questions de Sélection

Q4 : Le NBL-WQ-ORP et le capteur de pH peuvent-ils partager le même bus ? R : Oui, ils peuvent être différenciés par des adresses Modbus différentes, permettant une acquisition multi-paramètres sur le même bus RS-485.

Q5 : Est-il adapté aux environnements de solution saline à haute concentration ? R : Adapté à la plupart des milieux à haute salinité, mais pour les scénarios extrêmement corrosifs, il est recommandé de fournir des échantillons au préalable pour des tests de compatibilité.

Q6 : Quelle est la difficulté d'intégration avec un PLC Schneider ? R : Protocole standard Modbus RTU, peut être lu directement en utilisant les blocs fonctionnels natifs du PLC.

Questions d'Approvisionnement et de Projet

Q7 : Proposez-vous des achats groupés conjoints de capteurs de pH et d'ORP ? R : Oui, nous fournissons des devis combinés et un accompagnement technique pour l'intégration.

Q8 : Quelle est la période de garantie du produit et le délai d'approvisionnement des pièces détachées ? R : La garantie standard est de 12 mois, les pièces d'usure comme les électrodes peuvent être fournies à long terme.

Résumé et aide à la décision d'achat

Le capteur ORP en ligne industriel NiuBoL NBL-WQ-ORP, avec sa technologie d'électrode de platine stable et sa communication fiable RS-485 Modbus RTU, offre aux intégrateurs de systèmes une solution de surveillance du potentiel d'oxydo-réduction mature. Dans des domaines tels que le traitement des eaux usées, le contrôle des réactions chimiques et la surveillance environnementale, son utilisation conjointe avec des capteurs de pH peut former un système complet de surveillance des paramètres de procédé.

Comprendre correctement la différence entre les pH-mètres et les ORP-mètres et sélectionner les produits appropriés peut efficacement améliorer le niveau de contrôle des projets et l'efficacité opérationnelle. Pour obtenir les spécifications officielles des produits NiuBoL, les fiches techniques des capteurs ORP, les manuels de sélection conjointe pH/ORP, ou des devis pour de gros projets, veuillez contacter nos ingénieurs d'application. Nous fournirons un support technique complet et des solutions personnalisées dans les 24 heures.
