Instruments radar de débit et de niveau d'eau NiuBoL expédiés au Zimbabwe

NiuBoL a fourni du matériel radar de mesure du débit, de détection du niveau d'eau et de communication au Zimbabwe. Ces instruments répondent à un défi commun en matière de surveillance hydrologique : comment observer l'eau en mouvement sans placer directement des éléments de mesure sensibles dans le chenal.

Que mesure un débitmètre radar sans contact ?

Un débitmètre radar est normalement installé au-dessus d'une rivière ou d'un canal ouvert. Il transmet des signaux radar vers la surface de l'eau et utilise le décalage de fréquence Doppler dans les signaux réfléchis pour estimer la vitesse de surface. Les modèles appropriés incluent également la mesure de la distance radar pour déterminer le niveau d'eau.

La vitesse de surface n'est pas automatiquement équivalente au débit total. L'estimation du débit en m³/s nécessite des informations sur la section transversale du chenal et une méthode appropriée pour relier la vitesse de surface mesurée à la vitesse moyenne du chenal. C'est pourquoi la géométrie de la rivière ou du canal est importante lors de la planification d'une station de surveillance du débit.

Les instruments d'écoulement radar observent les mouvements de surface au-dessus de l'eau.

En quoi le niveau d'eau radar est-il différent ?

Un capteur radar de niveau d'eau mesure la distance entre l'instrument et la surface de l'eau. Avec une élévation de référence connue ou une hauteur de montage, la distance peut être convertie en lecture du niveau d'eau. Contrairement à un débitmètre, son but principal est de suivre les variations de hauteur de la surface de l'eau, pas la vitesse d'écoulement.

Les relevés du niveau et du débit d'eau sont complémentaires : l'un montre la hauteur de l'eau, tandis que l'autre aide à décrire le mouvement de l'eau.

La mesure du niveau radar est utile pour les rivières, les réservoirs et les canaux de drainage.

Connexion des instruments de terrain aux systèmes distants

L'expédition comprenait également du matériel de transmission de données. Avec des appareils compatibles RS485, une alimentation électrique et une couverture réseau adaptées, une unité de transmission de données peut fournir un lien entre les mesures sur le terrain et une plateforme de surveillance à distance. Cela peut être utile pour des sites de mesure éloignés.

Les systèmes fluviaux, les réservoirs et les zones agricoles irriguées du Zimbabwe créent une demande d'observations fiables de l'eau pour les études sur les ressources en eau, la surveillance des canaux et les projets de suivi des crues. La mesure sans contact est particulièrement pertinente lorsque l'accès, les sédiments ou les débris compliquent l'entretien des instruments.

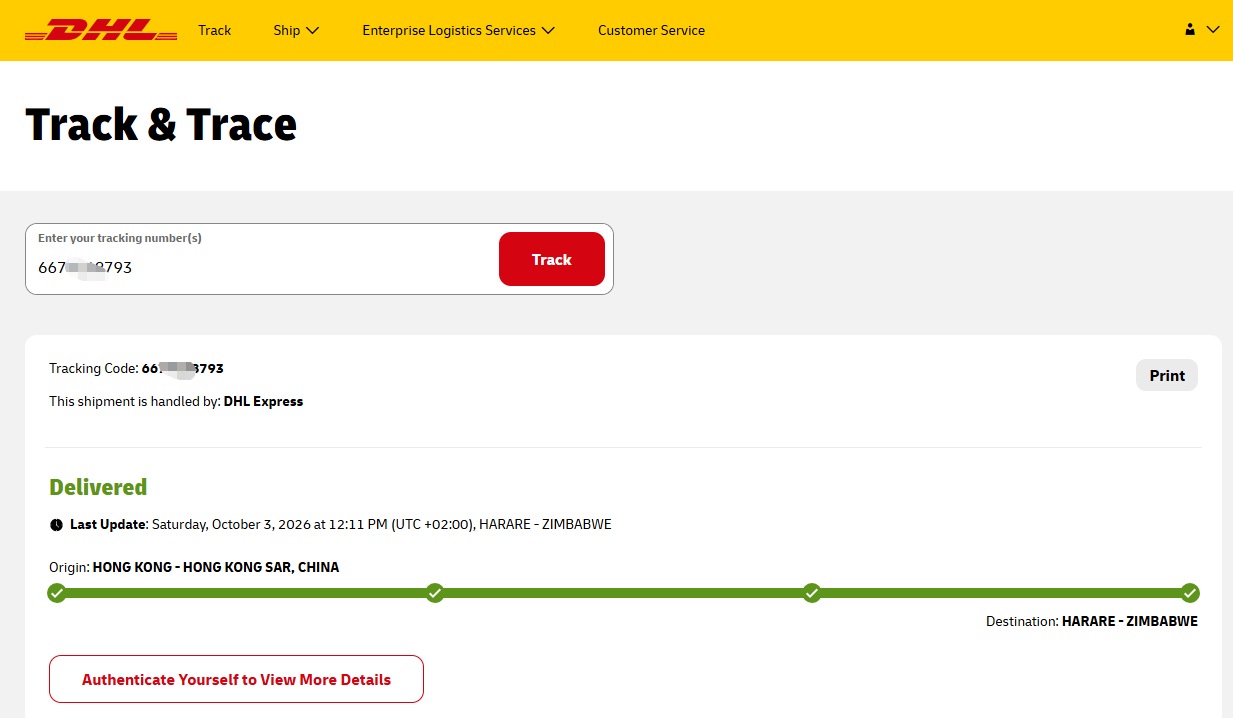

Photo de l'expédition

Planifier une installation de surveillance de l'eau

Contactez NiuBoL pour une sélection de produits et un devis. Pour sélectionner un système radar, partagez la largeur et la géométrie du canal, la plage prévue de niveau d'eau, la hauteur d'installation, l'alimentation électrique et les exigences de communication des données.
