Stations météorologiques PV NiuBoL utilisées dans un projet solaire en toiture au Bangladesh

NiuBoL a fourni trois stations météorologiques photovoltaïques pour un projet de surveillance solaire en toiture au Bangladesh. Les stations ont été installées près des panneaux photovoltaïques afin que l'équipe de projet puisse enregistrer les variables météorologiques qui influencent la température des modules PV, l'irradiance solaire et les conditions de fonctionnement : vitesse du vent, direction du vent, température de l'air, humidité, pression, précipitations, rayonnement solaire et température des modules PV.

Pour un projet PV, une station météorologique n'est pas un accessoire décoratif. C'est la couche de données environnementales du système de surveillance. Lorsque la sortie de l'onduleur change, l'opérateur a besoin de preuves locales pour séparer les variations induites par les conditions météorologiques de l'encrassement du module, de la perte thermique, de l'ombrage, des problèmes de câblage ou des défaillances de l'équipement. La valeur de la station dépend du positionnement du capteur, de l'acquisition de données stables et d'un chemin de communication que le propriétaire ou l'intégrateur peut maintenir.

Configuration du projet et rôles des capteurs

Le projet du Bangladesh a utilisé une architecture de capteur séparée plutôt qu'un seul capteur compact. La configuration comprend le capteur de vitesse du vent NBL-W-SS, le capteur de direction du vent NBL-W-DS, le capteur de température atmosphérique NBL-W-LBTH, le capteur d'humidité et de pression NBL-W-RS, le pluviomètre du godet à bascule NBL-W-HPRS, le capteur de température des modules PV NBL-W-PPT-100 PV et le enregistreur de données NBL-D-PH-1.

Position de la station dans le système de surveillance solaire

La station est située à l'avant de l'architecture de surveillance PV. Les capteurs collectent les variables du site, l'enregistreur de données NBL-D-PH-1 reçoit les signaux et les données peuvent ensuite être affichées localement ou transférées sur une plate-forme de surveillance selon l'interface du projet. Cette structure donne au propriétaire un record météorologique en fonction du temps au lieu de ne compter que sur des prévisions régionales ou des lectures manuelles occasionnelles.

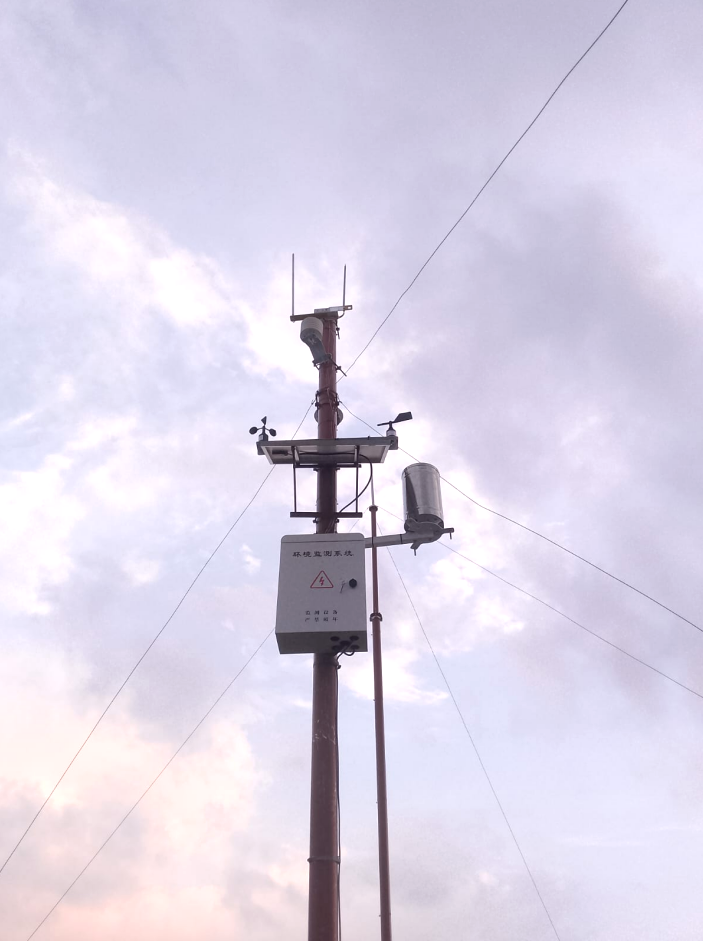

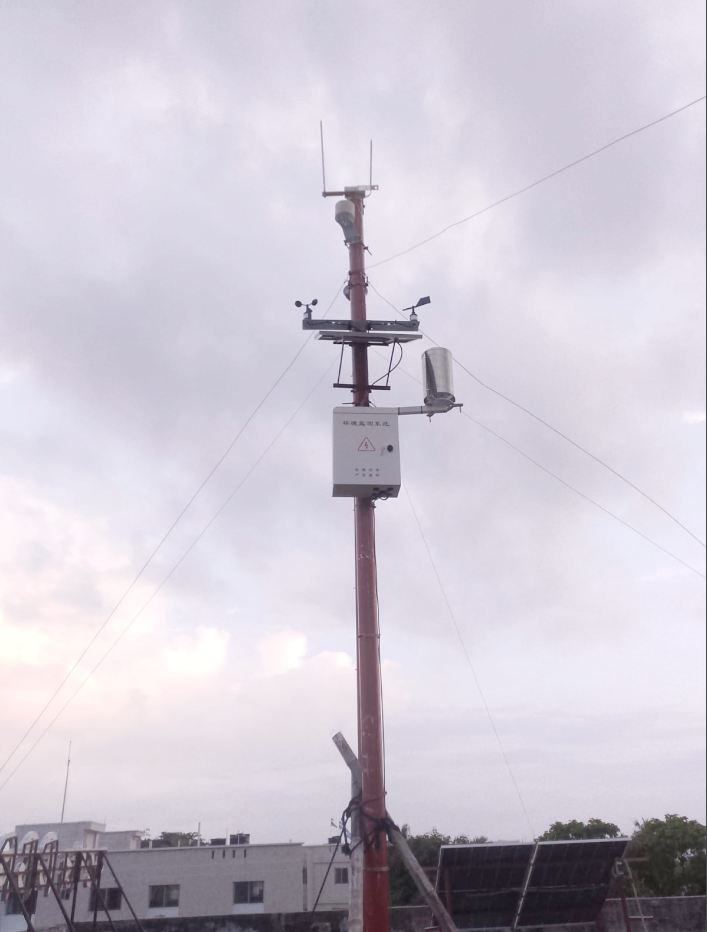

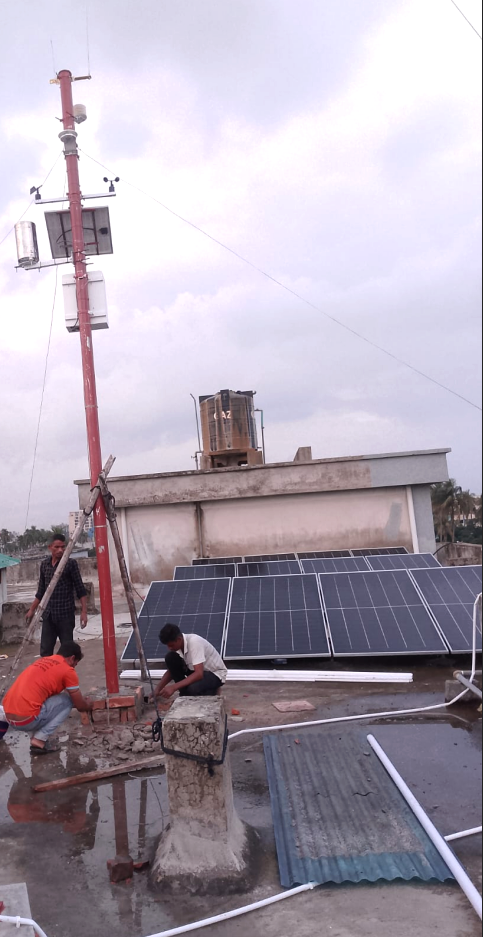

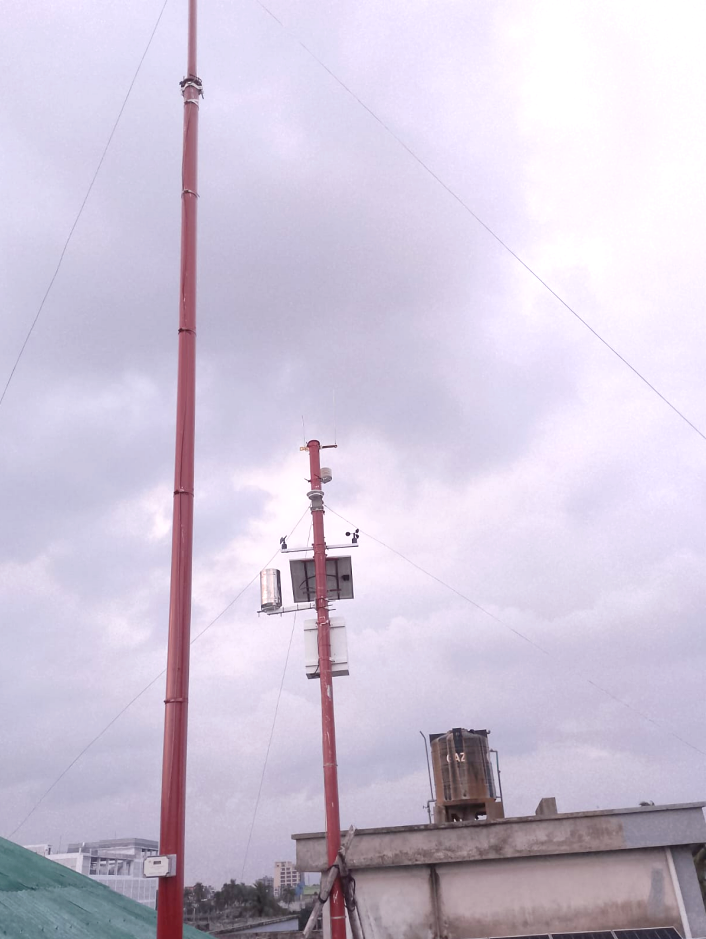

Les photos d'installation en toiture montrent la station située à proximité du réseau PV. C'est important parce que le microclimat en toiture peut différer du temps au sol. Le mouvement de l'air, la chaleur réfléchie, les surfaces de construction et l'ombrage partiel peuvent changer les conditions de mesure locales. Lors de l'acceptation finale, l'installateur doit enregistrer la hauteur du capteur, l'orientation, le nivellement horizontal, le routage du câble, la mise à la terre et toute ombrage possible près du pyromètre.

Communications et intégration

Les capteurs météorologiques NiuBoL peuvent être sélectionnés avec des sorties orientées projet telles que RS485, Modbus RTU, impulsions ou signaux analogiques selon le modèle et la configuration de commande. Pour les systèmes de surveillance PV, RS485 / Modbus RTU est couramment utilisé car il peut se connecter à des enregistreurs de données, RTU, PLC ou un logiciel de surveillance tiers. Chaque capteur d'un bus RS485 devrait avoir une adresse unique, un taux de baud et une cartographie documentée des registres.

De nombreux problèmes de terrain proviennent de détails d'installation plutôt que du principe de détection. Des bornes distantes, des câbles A/B inversés, des adresses dupliquées, de l'eau entrant dans une glande, de mauvaises unités de blindage ou de plate-forme floue peuvent rendre les bons capteurs instables. Le processus de mise en service devrait donc d'abord lire chaque capteur localement, confirmer les valeurs en fonction des conditions du site, puis relier la station complète au système de surveillance supérieur.

Pourquoi ces paramètres comptent pour l'opération PV

Le rayonnement solaire fournit la référence pour la quantité de lumière solaire disponible. La température des modules PV explique une partie de la différence entre le rayonnement disponible et la sortie électrique. La vitesse et la direction du vent aident à interpréter le refroidissement et l'exposition au toit. La température, l'humidité et la pression fournissent le contexte météorologique de base. Les précipitations montrent que des événements liés au nettoyage, au refroidissement ou au drainage peuvent avoir une incidence sur les résultats.

Cet ensemble de données combiné permet à une équipe de projet de poser de meilleures questions opérationnelles. Si le rayonnement est fort mais qu'il est plus faible que prévu, l'équipe peut vérifier la température des modules PV, l'historique des salissures et les données de l'onduleur. Si la sortie tombe lors d'un événement de pluie, l'équipe peut séparer les changements environnementaux des alarmes d'équipement. Si la température des modules PV augmente exceptionnellement sous un rayonnement modéré, la ventilation du montage ou la rétention de chaleur localisée peuvent nécessiter une inspection.

Liste de contrôle d'installation et d'acceptation

• Gardez le pyranomètre à l'abri du mât, du câble ou de l'ombre du bâtiment pendant les heures solaires clés.

• Montez le capteur de température des modules PV PV avec un contact stable sur la surface ou la feuille arrière du module sélectionné.

• Installez des capteurs de vent loin de l'obstruction évitable en toiture et enregistrez la référence de direction du vent.

• Mettre à niveau le pluviomètre du seau et le garder loin des zones d'éclaboussures et des perturbations du drainage du toit.

• Vérifier l'étanchéité de l'enceinte, les glandes câblées, la mise à la terre et le soulagement des déformations avant le fonctionnement à long terme.

• Vérifier chaque canal du enregistreur de données avec des noms, des unités et des timestamps clairs.

Résumé

Le projet de station météorologique photovoltaïque du Bangladesh montre comment un système de surveillance solaire bénéficie des données environnementales locales. En combinant le vent, l'atmosphère, les précipitations, le rayonnement solaire, la température des modules PV et les modules d'enregistrement des données, la station fournit à l'équipe du projet une base plus claire pour l'examen des performances et les décisions de maintenance. Pour des projets PV similaires, la RFQ devrait définir la liste des capteurs, le protocole de sortie, l'alimentation électrique, la structure de montage, la longueur du câble, l'interface de la plate-forme et les enregistrements d'acceptation avant le début de l'installation.
