Guide d’installation et d’utilisation du capteur de pH du sol pour NBL-S-PH

Ce guide explique comment installer et utiliser le capteur de pH du sol NiuBoL NBL-S-PH. Le capteur est conçu pour résoudre des problèmes courants de la mesure traditionnelle du pH du sol, notamment des exigences d’affichage spéciales, un calibrage complexe, une intégration difficile, une forte consommation d’énergie, un coût élevé et une mauvaise portabilité. Il peut être utilisé dans l’irrigation agricole, l’horticulture, la gestion des pâturages, les tests rapides des sols, la culture des plantes et les expériences scientifiques.

Paramètres techniques

Avant l’installation

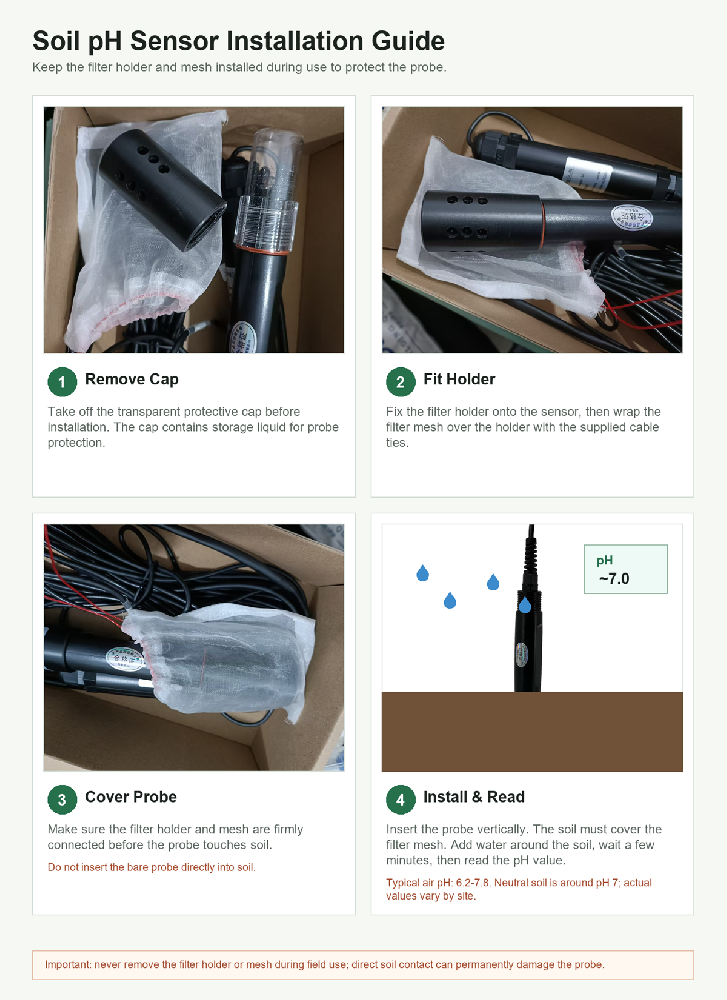

Lorsque le capteur quitte l’usine, la sonde est protégée par un couvercle protecteur transparent contenant un liquide protecteur. Ne pas insérer la sonde nue directement dans le sol immédiatement. Retirez d’abord le couvercle protecteur, puis fixez la fente du filtre au capteur et enroulez la grille du filtre autour de la fente avec le câble fourni. Le but est d’empêcher les particules de sol de toucher directement et d’endommager la sonde.

Lors de l’utilisation réelle, assurez-vous que la fente du filtre et le maillage du filtre sont bien connectés. Ne les enlevez pas et ne poussez pas la sonde directement dans le sol sans protection. Le contact direct avec le sol peut causer des dommages irréversibles à la sonde, notamment dans les sols durs, gravieux ou contenant des particules tranchantes.

Étapes d’installation

Dans des conditions normales, la lecture de l’air peut apparaître autour de pH 6,2 à 7,8. Dans les sols neutres, la valeur mesurée est généralement autour du pH 7, mais le pH réel du sol varie selon la région, l’historique des cultures, l’utilisation des engrais, l’eau d’irrigation et la composition du sol. Les acheteurs devraient évaluer les relevés en fonction des conditions locales du sol plutôt que de s’attendre à ce que chaque champ affiche la même valeur.

Contrôle des performances avec des réactifs de pH

Les utilisateurs peuvent utiliser les réactifs de pH fournis pour préparer des solutions standard selon la méthode de configuration. Cela est utile pour vérifier si la performance du produit est normale. Si la lecture du capteur diffère significativement des valeurs attendues, vérifiez la propreté de la sonde, l’état du filtre, le câblage, l’alimentation et le processus d’étalonnage avant de juger le capteur défectueux.

Câblage et précautions d’utilisation

Ne câblez pas le capteur tant que l’alimentation est sous tension. Terminez d’abord le câblage, vérifiez soigneusement la connexion, puis alimentez l’appareil. Ne changez pas de composants ou de fils soudés en usine. Le capteur est un dispositif de précision, il ne faut donc pas le démonter ni toucher la surface de détection avec des objets tranchants ou des liquides corrosifs.

Pour obtenir une mesure correcte du pH dans un tuyau ou une cellule de mesure, évitez les bulles entre les zones de mesure car les bulles peuvent entraîner des lectures inexactes. Vérifiez que le paquet est intact et confirmez que le modèle correspond à l’ordre sélectionné avant l’installation.

Exigences de maintenance

La sonde doit être nettoyée une fois par semaine en usage normal. L’extrémité d’entrée de l’instrument, y compris la douille de l’électrode de mesure, doit rester sèche et propre pour empêcher la poussière et l’humidité d’entrer. Évitez l’immersion prolongée de l’électrode dans des solutions protéiques ou des solutions acides de fluorure, et évitez le contact avec l’huile de silicone.

Après une utilisation prolongée, si la pente de l’électrode diminue légèrement, un entretien peut être nécessaire selon des procédures professionnelles. L’instruction source mentionne une immersion courte dans une solution de HF à 4 %, suivie d’un nettoyage à l’eau distillée et d’un trempage à 0,1 mol/L d’acide chlorhydrique. Comme l’acide fluorhydrique est dangereux, cette étape ne doit être réalisée que par du personnel formé disposant d’une protection de sécurité appropriée. Pour les utilisateurs de terrain habituels, le nettoyage de routine, l’étalonnage et le stockage correct sont les actions d’entretien les plus sûres.

L’émetteur doit être installé dans un environnement sec ou dans un boîtier de contrôle. Évitez les éclaboussures d’eau ou l’exposition à l’humidité qui pourraient provoquer des fuites, des dérives de signal ou des erreurs de mesure.

Problèmes courants sur le terrain et vérifications correctives

Si le capteur est utilisé dans un système de surveillance, notez la date d’installation, le type de sortie, le tracé du câble, la vérification de calibration et le planning de nettoyage. Ces enregistrements rendent le dépannage ultérieur beaucoup plus rapide, surtout lorsque plusieurs capteurs de pH sont installés dans des projets d’irrigation ou de serres.

FAQ sur les projets et les achats

Q1 : La sonde NBL-S-PH peut-elle être insérée directement dans le sol ?

R : Non. La fente du filtre et la maille du filtre doivent être installées avant la mesure du sol. L’insertion directe de la sonde nue dans le sol peut endommager la sonde et provoquer une défaillance irréversible.

Q2 : Pourquoi faut-il verser de l’eau autour du sol avant de lire ?

R : La mesure du pH du sol nécessite un contact stable entre la sonde et l’environnement de la solution du sol. Ajouter de l’eau aide l’humidité à atteindre la sonde et améliore la stabilité de la mesure.

Q3 : À quelle fréquence la sonde doit-elle être nettoyée ?

R : Nettoyez la sonde une fois par semaine en usage normal. Dans un sol sale, collant ou chimiquement complexe, raccourcez l’intervalle de nettoyage et vérifiez plus souvent la grille du filtre.

Q4 : Quels signaux de sortie sont disponibles ?

R : Le NBL-S-PH supporte une sortie de tension de 0 à 5 V, un courant de sortie de 4 à 20 mA et une sortie RS485. Les acheteurs doivent choisir la sortie selon le datalogger, le contrôleur ou la plateforme de surveillance.

Q5 : Que faut-il vérifier si les relevés sont instables ?

R : Vérifier la propreté de la sonde, l’installation du filtre, l’humidité du sol, les bulles dans la zone de mesure, le câblage, l’alimentation électrique, l’état de l’étalonnage et si l’émetteur est protégé contre l’humidité.

Q6 : Ce capteur est-il adapté à la surveillance agricole à long terme ?

R : Oui, lorsqu’elle est bien installée avec protection contre la sonde, une alimentation stable et un entretien approprié. Il convient à l’irrigation, à l’horticulture, au pâturage, aux tests rapides de sols et à la culture des plantes.

Q7 : Où l’émetteur doit-il être installé ?

R : L’émetteur doit être installé dans une boîte de contrôle sèche ou dans un environnement protégé. L’eau, la condensation et la poussière peuvent provoquer des fuites, des dérives ou des problèmes de communication.

Q8 : Quand l’utilisateur doit-il recalibrer ou vérifier le capteur ?

R : Vérifiez le capteur lorsque les relevés dérivent, après une utilisation prolongée, après un nettoyage ou avant des périodes de surveillance importantes. Des réactifs de pH standards peuvent être utilisés pour confirmer si la réponse du capteur est normale.

Q9 : Quelle est la règle d’installation la plus importante ?

R : Protégez la sonde. Le fente de filtre et le maillage de filtre ne sont pas des accessoires optionnels ; elles préviennent les dommages directs au sol et aident à maintenir la zone de mesure stable.

Résumé

Une installation correcte est le principal facteur qui protège le capteur de pH du sol NBL-S-PH et améliore la fiabilité des mesures. Installez la structure du filtre, évitez les dommages directs au sol, attendez que l’humidité atteigne la sonde, ne branchez qu’après coupure de courant, nettoyez régulièrement la sonde et gardez l’émetteur au sec. Si les acheteurs ont besoin de RS485, 4-20 mA ou 0-5V pour un système de surveillance, NiuBoL peut aider à adapter la configuration des capteurs au projet.
