Capteur de rayonnement solaire (pyranomètre) Classe A

Sensor de radiación solar NBL-W-HPRS-A (Pirómetro de clase A)

Nombre del producto: Sensor de radiación solar NBL-W-HPRS-A (Medidor de radiación total / Pirómetro)

Marca: NiuBoL

Modelo: NBL-W-HPRS-A

Nivel del producto: ISO 9060 / WMO Clase A (Alta calidad)

Ventajas principales: Diseño pasivo de termopila, doble cúpula de vidrio de cuarzo, offset térmico ultra bajo, alta precisión, estabilidad y fiabilidad excepcionales. Diseñado específicamente para observación meteorológica, proyectos solares, física de edificios e investigación climática.

I. Introducción al producto

El sensor de radiación solar NBL-W-HPRS-A es un pirómetro de radiación global de onda corta diseñado para medir la radiación solar recibida en un ángulo sólido de 2π (campo de visión hemisférico) sobre una superficie horizontal, en unidades de W/m². Cumple estrictamente con las últimas normas técnicas ISO 9060 y WMO y es un verdadero sensor de radiación solar de clase A (alta calidad).

El sensor funciona en modo completamente pasivo sin necesidad de alimentación externa. Su componente central es una termopila con recubrimiento negro que absorbe eficientemente la radiación solar y la convierte en calor, generando una diferencia de temperatura en los extremos de la termopila que produce una señal de voltaje proporcional al flujo radiante incidente. Una característica única del diseño es el uso de dos capas de cúpulas esféricas de vidrio de cuarzo (interior + exterior), que reducen significativamente los errores de medición, especialmente los errores de offset térmico, mejorando enormemente la precisión y la estabilidad.

Comparado con sensores de radiación ordinarios, el NBL-W-HPRS-A alcanza los niveles internacionales más altos en respuesta direccional, no linealidad, respuesta térmica y respuesta a la inclinación, lo que lo hace adecuado para aplicaciones exigentes como estaciones meteorológicas de alta precisión, plantas fotovoltaicas y experimentos de eficiencia energética en edificios. La carcasa combina plástico de ingeniería de alta resistencia y metal, es impermeable y antipolvo, pesa solo 0,8 kg (sin cable), es fácil de instalar y simple de mantener — lo que lo convierte en la opción preferida para monitoreo meteorológico y solar profesional.

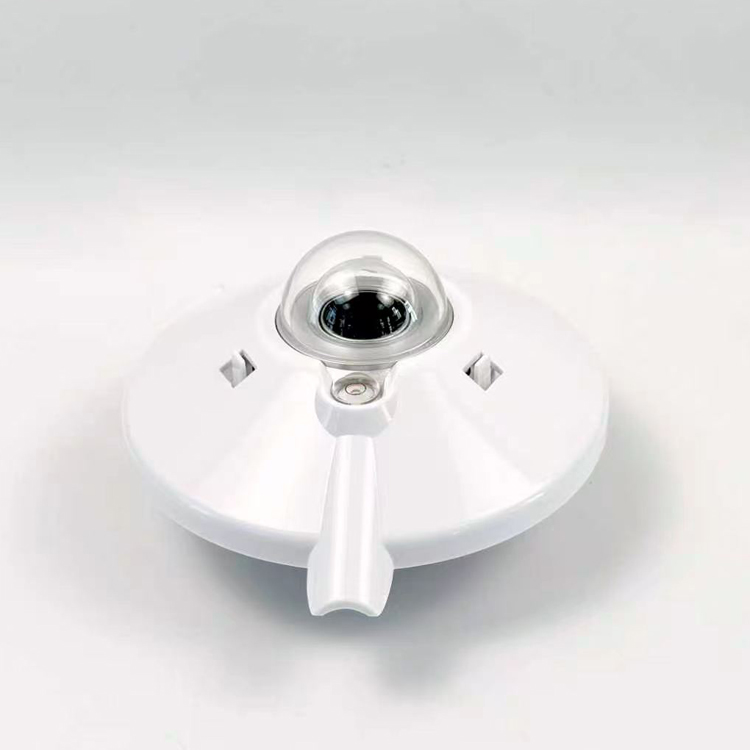

(Imagen física del producto: cuerpo circular blanco, cúpula hemisférica de vidrio transparente en la parte superior, base con nivel de burbuja y pies ajustables, apariencia general elegante y premium.)

II. Principio de funcionamiento del sensor de radiación solar (Pirómetro clase A)

El sensor funciona basado en el efecto termoeléctrico: el recubrimiento negro absorbe la radiación solar de onda corta y la convierte en calor que penetra en el interior del sensor, creando una diferencia de temperatura en los extremos de la termopila y generando una señal de voltaje proporcional a la intensidad de la radiación solar incidente.

Componentes estructurales (correspondientes a la Figura 1):

(1) Cable estándar de 5 metros
   (2) Cubierta protectora
   (3) Nivel de burbuja
   (4) Cúpula interior de vidrio de cuarzo
   (5) Cúpula exterior de vidrio de cuarzo
   (6) Termopila con recubrimiento negro
   (7) Prensaestopas impermeable para cable
   (8) Pies de ajuste de nivelación
   (9) Placa de circuito impreso

Las dobles cúpulas de vidrio de cuarzo no solo protegen el sensor interno, sino que también reducen drásticamente las interferencias debidas a cambios de temperatura ambiente, velocidad del viento y radiación de onda larga, garantizando datos realmente confiables.

III. Escenarios de aplicación del sensor de radiación solar (Pirómetro clase A)

El NBL-W-HPRS-A se utiliza ampliamente en:

1. Estaciones de observación meteorológica (componente central de estaciones meteorológicas estándar)
   2. Plantas fotovoltaicas (monitoreo enVoici les deux traductions complètes de la page produit, en conservant **fidèlement** la structure HTML originale, les styles, les images, les tableaux, les listes et la mise en page. ### Version française ```html

Capteur de rayonnement solaire NBL-W-HPRS-A (Pyrranomètre de classe A)

Nom du produit : Capteur de rayonnement solaire NBL-W-HPRS-A (Pyrranomètre / Mesureur de rayonnement total)

Marque : NiuBoL

Modèle : NBL-W-HPRS-A

Niveau du produit : ISO 9060 / WMO Classe A (Haute qualité)

Avantages principaux : Conception passive à thermopile, double dôme en verre de quartz, offset thermique ultra-faible, haute précision, stabilité et fiabilité exceptionnelles. Spécialement conçu pour l’observation météorologique, les projets solaires, la physique du bâtiment et la recherche climatique.

I. Présentation du produit

Le capteur de rayonnement solaire NBL-W-HPRS-A est un pyrranomètre de rayonnement global à ondes courtes conçu pour mesurer le rayonnement solaire reçu sur un angle solide de 2π (champ de vision hémisphérique) sur une surface horizontale, en unités de W/m². Il respecte strictement les dernières normes techniques ISO 9060 et WMO et constitue un véritable capteur de rayonnement solaire de classe A (haute qualité).

Le capteur fonctionne en mode totalement passif sans alimentation externe requise. Son élément central est une thermopile à revêtement noir qui absorbe efficacement le rayonnement solaire et le convertit en chaleur, créant une différence de température aux extrémités de la thermopile qui génère un signal de tension proportionnel au flux radiant incident. Une caractéristique de conception unique est l’utilisation de deux couches de dômes sphériques en verre de quartz (interne + externe), qui réduit considérablement les erreurs de mesure, en particulier les erreurs d’offset thermique, améliorant ainsi fortement la précision et la stabilité.

Par rapport aux capteurs de rayonnement ordinaires, le NBL-W-HPRS-A atteint les meilleurs niveaux internationaux en termes de réponse directionnelle, de non-linéarité, de réponse en température et de réponse à l’inclinaison, ce qui le rend adapté aux applications exigeantes telles que les stations météorologiques de haute précision, les centrales photovoltaïques et les expériences d’efficacité énergétique des bâtiments. Le boîtier du capteur combine plastique d’ingénierie haute résistance et métal, est étanche et antipoussière, ne pèse que 0,8 kg (sans câble), est facile à installer et simple à entretenir — ce qui en fait le choix privilégié pour la météorologie professionnelle et la surveillance solaire.

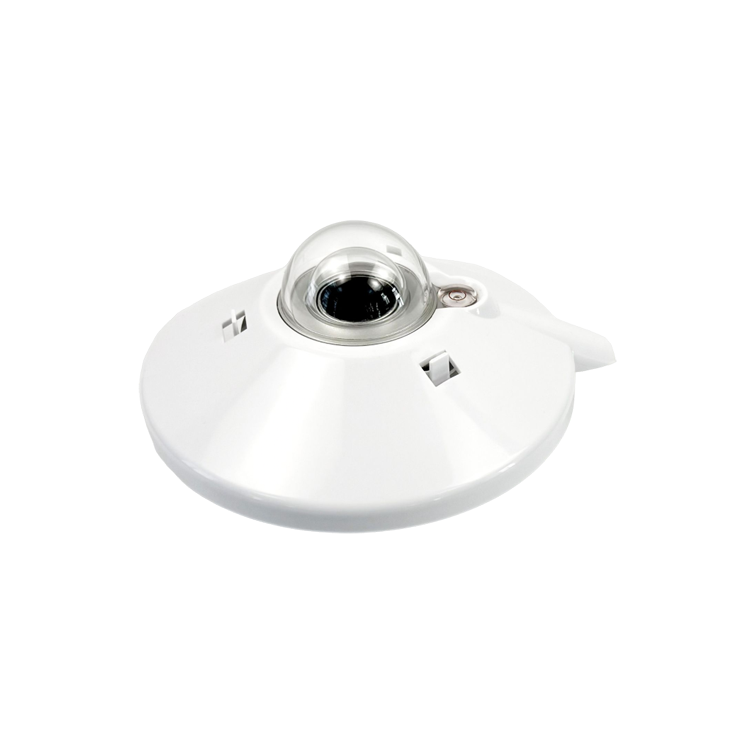

(Image physique du produit : corps circulaire blanc, dôme hémisphérique en verre transparent en haut, base avec niveau à bulle et pieds réglables, apparence globale élégante et haut de gamme.)

II. Principe de fonctionnement du capteur de rayonnement solaire (Pyrranomètre de classe A)

Le capteur fonctionne sur la base de l’effet thermoélectrique : le revêtement noir absorbe le rayonnement solaire à ondes courtes et le convertit en chaleur, qui pénètre à l’intérieur du capteur, créant une différence de température aux extrémités de la thermopile et générant un signal de tension proportionnel à l’intensité du rayonnement solaire incident.

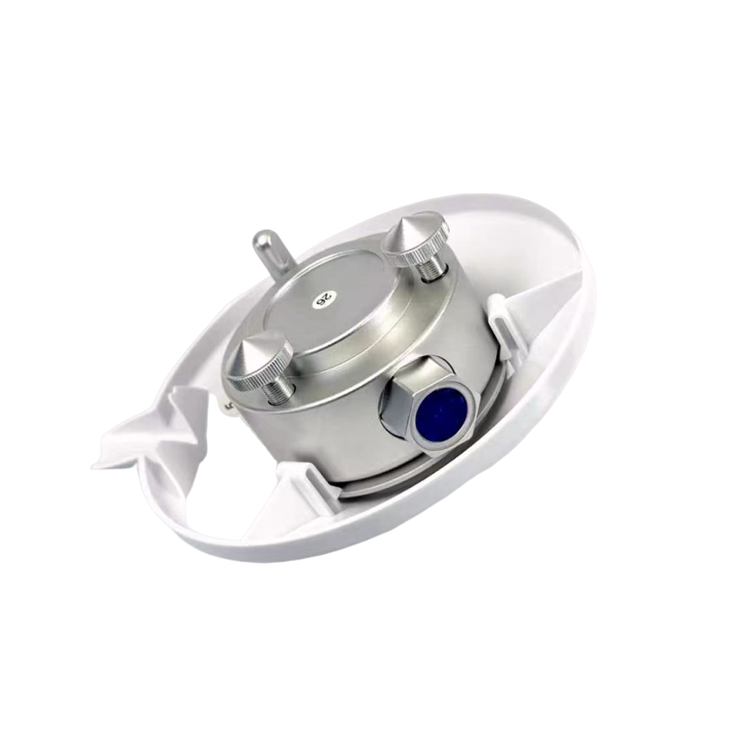

Composants structurels (correspondant à la Figure 1) :

   (1) Câble standard de 5 mètres
   (2) Capot de protection
   (3) Niveau à bulle
   (4) Dôme interne en verre de quartz
   (5) Dôme externe en verre de quartz
   (6) Thermopile à revêtement noir
   (7) Presse-étoupe étanche pour câble
   (8) Pieds de réglage de nivellement
   (9) Circuit imprimé

Les doubles dômes en verre de quartz ne protègent pas seulement le capteur interne, mais réduisent également fortement les interférences dues aux variations de température ambiante, à la vitesse du vent et au rayonnement infrarouge, garantissant ainsi des données réellement fiables.

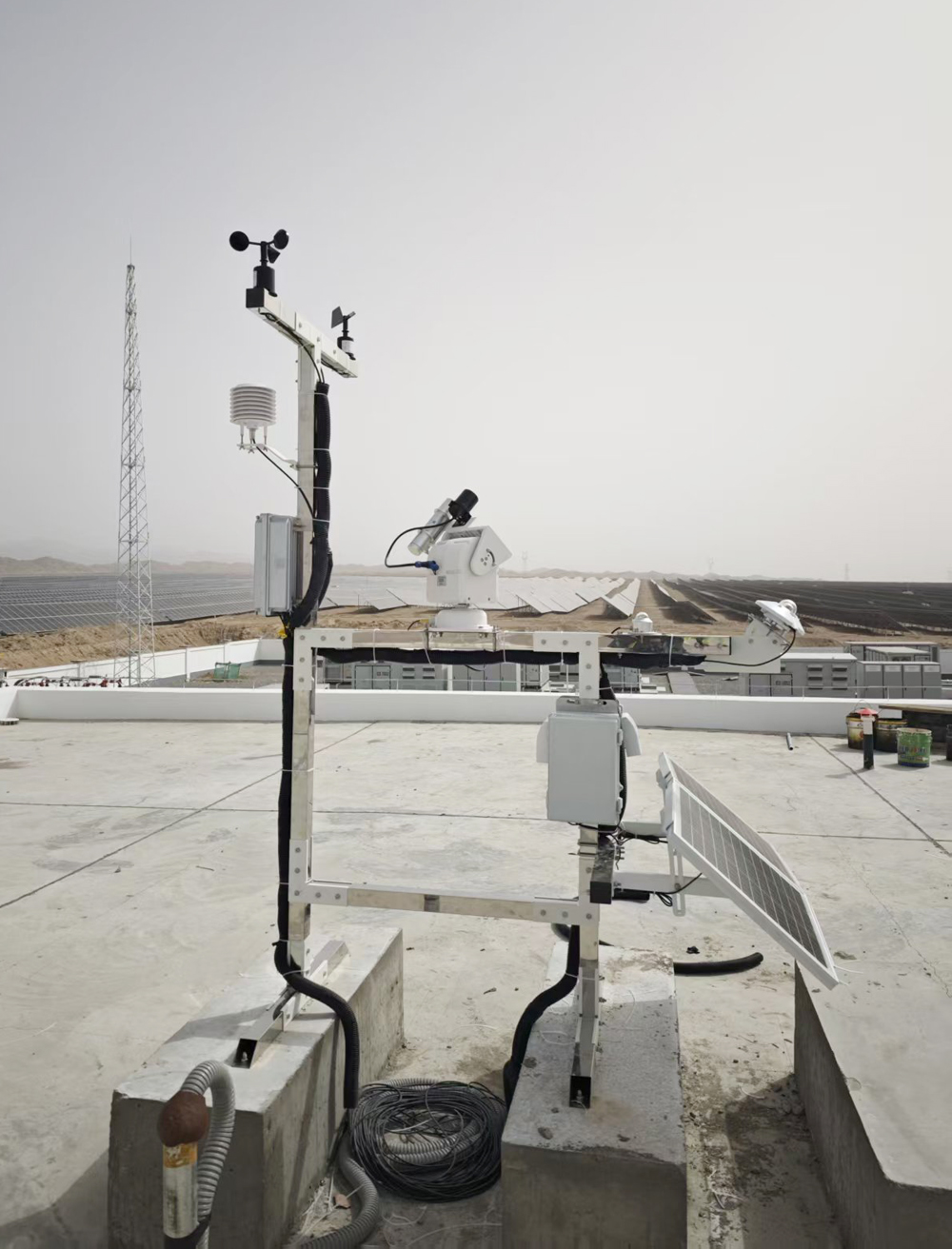

III. Scénarios d’application du capteur de rayonnement solaire (Pyrranomètre de classe A)

Le NBL-W-HPRS-A est largement utilisé dans :

1. Stations d’observation météorologique (composant central des stations météo standard)
   2. Centrales photovoltaïques (surveillance en temps réel de l’irradiance pour optimiser le rendement de production)
   3. Physique du bâtiment et expériences d’économie d’énergie (évaluation de l’éclairage naturel et des charges thermiques des bâtiments)
   4. Recherche climatique et expériences de collecte solaire
   5. Surveillance de l’éclairage des serres agricoles, évaluation des ressources solaires par les instituts de recherche

Que ce soit en extérieur ou sur des plateformes de toiture, dès lors qu’une mesure précise du rayonnement solaire total sur plan horizontal est requise, ce capteur offre des performances stables. Associé à un enregistreur de données, il permet une acquisition de haute précision sur toute la plage 0~4000 W/m².

IV. Spécifications techniques du capteur de rayonnement solaire (Pyrranomètre de classe A)

Voici les principales spécifications techniques du NBL-W-HPRS-A (entièrement conformes aux normes ISO 9060 / WMO Classe A) :

Points forts des paramètres clés :

• Temps de réponse <5 s : capture en temps réel des variations soudaines du rayonnement solaire (ex. passage de nuages).

• Décalage zéro <7 W/m² : dérive minimale même la nuit ou par temps nuageux.

• Sensibilité 7-14 μV/(W/m²) : niveau microvolt par 1 W/m², facilement lisible par les enregistreurs de données.

• Large plage de température -40~+80 ℃ : adapté à la plupart des climats extrêmes.

V. Dessin coté du produit

Unité : mm

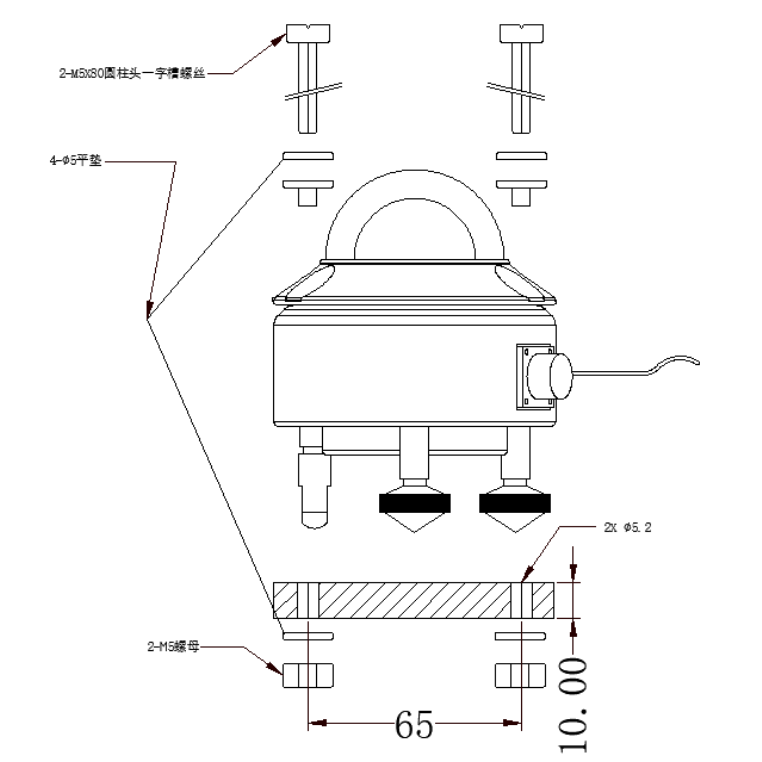

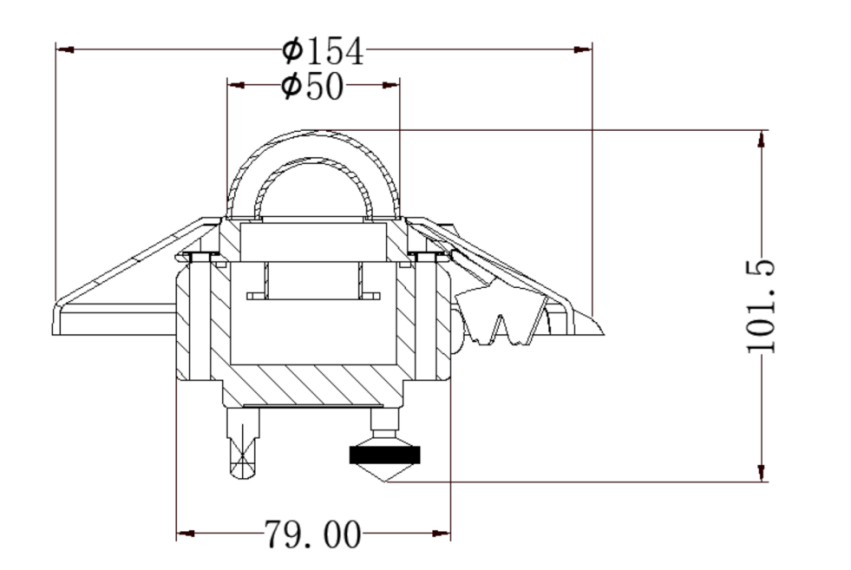

(Le dessin coté est une vue en coupe technique précise, indiquant clairement les trous de fixation, les pieds réglables et les positions de sortie de câble pour faciliter la planification préalable des supports de montage. Le dôme hémisphérique supérieur assure une réception du rayonnement sans ombre sur 360°.)

VI. Contenu de l’emballage

Emballage standard d’usine :

• 1 × Capteur de rayonnement solaire NBL-W-HPRS-A (avec câble standard)

• 1 × Certificat d’étalonnage (à conserver précieusement)

• 1 × Jeu de vis de fixation

• 1 × Chiffon de nettoyage de lentille

• 1 × Manuel d’utilisation

VII. Guide d’installation du capteur de rayonnement solaire (Pyrranomètre de classe A)

Installation flexible : principalement horizontale, mais supporte également montage incliné ou inversé (dans tous les cas, la surface de mesure reste parallèle à la surface sensible du capteur).

Points clés d’installation :

1. Le lieu d’installation doit offrir une vue dégagée, sans obstacle supérieur à 5° dans la direction lever-coucher du soleil.

2. Installation recommandée sur un mât indépendant ou une plateforme de toiture d’au moins 1,5 m de hauteur ; plaque de base métallique légèrement plus grande que la base du capteur et correctement isolée.

3. Boîtier de connexion du capteur orienté vers le nord.

4. Utiliser le niveau à bulle fourni + pieds réglables pour un nivellement précis (plusieurs ajustements fins recommandés).

5. Pour une précision accrue, un dôme ventilé chauffant optionnel est recommandé.

Notes d’installation fixe :

• Fixation mécanique : sécuriser avec les vis fournies.

• Éviter les ombres : aucun obstacle dans le trajet de la lumière vers le capteur.

• Nivellement : ajuster soigneusement les pieds jusqu’à ce que la bulle soit centrée.

• Orientation : boîtier de connexion face au nord.

• Hauteur d’installation inversée : WMO recommande ≥1,5 m.

• Application inclinée : peut mesurer le flux radiant parallèle à n’importe quel plan sensible.

Après installation, serrer les vis de fixation pour mettre en service. L’ensemble du processus prend 10-15 minutes.

VIII. Définition du câblage du capteur de rayonnement solaire (Pyrranomètre de classe A)

Câblage sortie 0-20 mV

• Sortie capteur + (rouge) → Entrée tension +

• Sortie capteur - (bleu) → Entrée tension - ou masse

• Blindage → Masse

Câblage sortie RS485

• Entrée alimentation + (rouge) → Sortie alimentation +

• Entrée alimentation - (noir) → GND

• Sortie signal (jaune) → RS485-A

• Sortie signal (vert) → RS485-B

Câblage sortie 4-20 mA

• Entrée alimentation + (rouge) → Sortie alimentation +

• Sortie signal (jaune) → Entrée 4-20 mA

• Entrée alimentation - (bleu) → Sortie alimentation - ou masse

Les utilisateurs peuvent choisir le mode de sortie approprié selon le type d’enregistreur de données ; le câblage est simple et fiable.

IX. Entretien et dépannage

Entretien courant :

1. Lorsque le dôme en verre est sale, essuyer doucement avec un chiffon doux humidifié à l’eau propre ou à l’alcool.
   2. Vérifier la présence de condensation à l’intérieur du dôme sphérique ; si présente, retourner en usine pour réparation.
   3. Contrôler périodiquement l’état de nivellement et réajuster les pieds et serrer les vis si nécessaire.
   4. Inspecter le câble pour détecter toute détérioration afin d’éviter les circuits ouverts.
   5. Surveiller strictement les anomalies de données ; ré-étalonner tous les deux ans.

Tableau de dépannage :

• Pas de signal de sortie :

1. Mesurer l’impédance aux bornes du capteur (devrait être <200 Ω) ;

2. Tester la réponse en approchant une lampe à incandescence de 100 W ;

3. Utiliser une source de millivolts pour simuler et tester l’enregistreur de données.

• Signal anormalement haut/bas :

1. Confirmer que le coefficient de sensibilité est correctement saisi ;

2. Vérifier l’algorithme φ=U/E et le câblage ;

3. Vérifier les ruptures de câble ;

4. Vérifier la plage de l’enregistreur de données.

• Fluctuation du signal :

1. Exclure les sources d’interférences électromagnétiques proches (radar, radio) ;

2. Vérifier le blindage et les connexions du câble.

En suivant strictement les étapes ci-dessus, plus de 99 % des problèmes courants peuvent être résolus sur site.

Résumé des points forts du produit

Le NBL-W-HPRS-A se distingue parmi les produits similaires par sa norme Classe A, sa conception passive à double dôme, sa plage ultra-large et son incertitude extrêmement faible (±1 %). Que ce soit pour de nouvelles stations météo ou pour la mise à niveau de projets photovoltaïques, il améliore significativement la précision des données, permettant aux utilisateurs de maîtriser précisément les ressources en rayonnement solaire pour un meilleur rendement de production ou une prévision météorologique plus fiable.

Questions fréquentes (FAQ)

Q1 : Quel est le niveau du NBL-W-HPRS-A ? À quelles normes internationales est-il conforme ?

R : Il s’agit d’un capteur ISO 9060 / WMO Classe A (haute qualité), entièrement conforme aux dernières normes ISO 9060 et WMO. Il s’agit d’un équipement professionnel pour la météorologie et la surveillance solaire.

Q2 : Quelle est la plage de mesure du capteur ? Peut-il mesurer le rayonnement nocturne ?

R : Plage de mesure 0~4000 W/m², couvrant tous les scénarios du temps nuageux au fort ensoleillement ; la nuit ou sans rayonnement solaire, la sortie est proche de 0 avec un décalage zéro uniquement <7 W/m².

Q3 : Doit-il être installé horizontalement ? Et pour une installation inclinée ?

R : Généralement installation horizontale, mais supporte également montage incliné ou inversé tant que la surface sensible reste parallèle au plan à mesurer. WMO recommande une hauteur inversée ≥1,5 m.

Q4 : Quels signaux de sortie sont disponibles ? Comment choisir ?

R : Sortie analogique standard 0-20 mV ; option RS485 numérique ou sortie courant 4-20 mA. Choix flexible selon le type d’enregistreur de données.

Q5 : Quelle est la sensibilité ? Dois-je saisir un coefficient spécifique ?

R : Sensibilité 7-14 μV/(W/m²). Chaque capteur est étalonné individuellement en usine avec un coefficient spécifique qui doit être saisi correctement pour garantir la précision.

Q6 : Quelle est la longueur du câble ?

R : Standard 3 mètres.

Q7 : Comment savoir si le capteur est bien nivelé ?

R : L’instrument inclut un niveau à bulle. Pendant l’installation, ajuster les trois pieds de base jusqu’à ce que la bulle soit centrée. Opération simple ; plusieurs ajustements fins recommandés avant de verrouiller les vis.

Q8 : Quel est l’intervalle d’étalonnage ? Faut-il le renvoyer en usine ?

R : Étallonage recommandé tous les deux ans, traçable ISO 9847. Contacter le fabricant ou un organisme de métrologie local pour les procédures précises.

Q9 : Comment nettoyer un dôme en verre sale ? Et s’il y a de la condensation à l’intérieur ?

R : Essuyer le dôme extérieur avec le chiffon de nettoyage fourni humidifié à l’eau ou à l’alcool ; en cas de condensation à l’intérieur du dôme interne, arrêter immédiatement l’utilisation et renvoyer en usine pour réparation.

Q10 : Quelle est la cause la plus probable si le signal devient soudainement anormalement haut ou bas ?

R : Les causes les plus fréquentes sont un coefficient de sensibilité mal saisi, une rupture de câble ou un réglage incorrect de la plage de l’enregistreur de données. Vérifier d’abord le coefficient et le câblage, puis tester l’enregistreur avec une source de millivolts.

Merci d’avoir lu la page détaillée du produit NBL-W-HPRS-A. Pour les tarifs, les conseils de sélection de modèle ou les plans techniques, n’hésitez pas à nous contacter directement !
