Utilisation correcte et étalonnage des capteurs de pH en ligne dans les projets industriels

De nombreux problèmes de pH dans les projets ne sont pas causés par la fiche technique. Ils proviennent de mauvais points d'installation, de mauvais enregistrements d'étalonnage, d'électrodes sèches, de jonctions contaminées ou de câbles de signaux traités comme des câbles ordinaires à faible risque.

Dans les spécifications du projet, cette exigence est souvent décrite comme un capteur de pH en ligne, une procédure d'étalonnage du capteur de pH, une sonde de pH RS485 Modbus, une installation de pH-mètre industriel, avec des contextes d'exploitation tels que le contrôle du pH des eaux usées, la surveillance de l'eau d'aquaculture, la surveillance des eaux de traitement.

Contexte du projet et demande d’application industrielle

Un intégrateur système qui sélectionne un capteur de pH en ligne doit prendre en compte l’ensemble de la routine opérationnelle. L'usine a besoin de données de pH stables pour le dosage, le contrôle des rejets, la santé de l'aquaculture, la vérification des eaux de rinçage ou les rapports environnementaux. L’approvisionnement doit donc inclure les tampons d’étalonnage, l’accès à la maintenance, le remplacement des électrodes et la compatibilité des communications numériques.

Un intégrateur de systèmes doit normalement combiner la détection en ligne, le câblage de l'armoire, la protection sur le terrain, l'acquisition de données, la logique d'alarme et l'accès à la maintenance dans un seul livrable. Le capteur doit donc être jugé selon plusieurs critères de précision : l'interface, la longueur du câble, le matériau du boîtier, la méthode d'étalonnage, le plan des pièces de rechange et la compatibilité avec la plate-forme de contrôle existante affectent tous le risque du projet.

Position du produit dans le système de surveillance

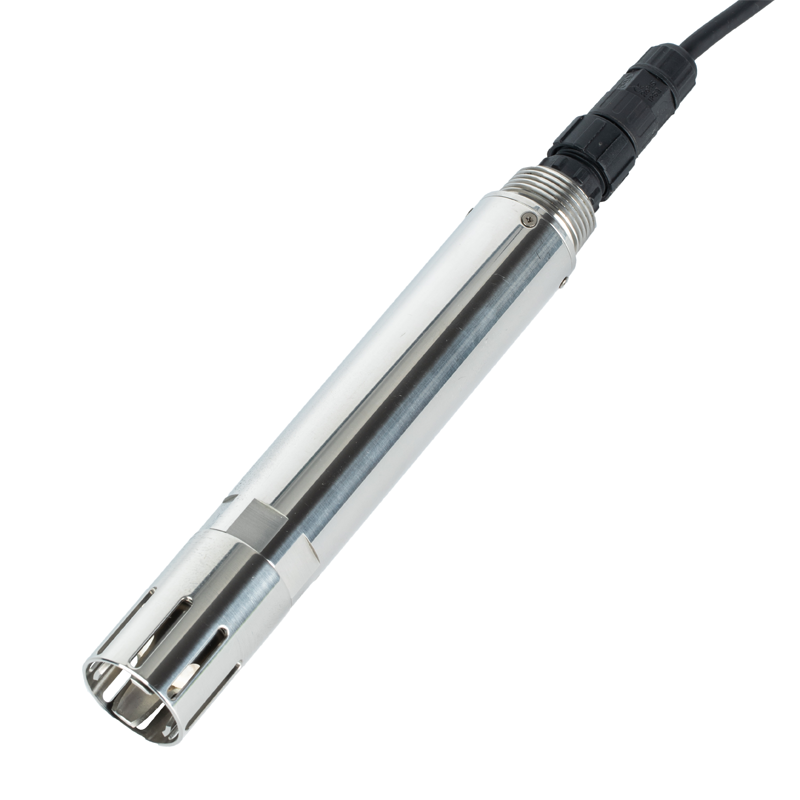

Le capteur de pH en ligne NiuBoL est l'élément de mesure sur le terrain. Il envoie des données de pH et de température à un contrôleur, une RTU ou une passerelle IoT et peut être utilisé dans des boucles de contrôle pour le dosage acide-base ou la logique d'alarme.

Dans une architecture complète, la sonde est la source de données de terrain, le contrôleur ou la passerelle est le concentrateur de données et le SCADA ou plateforme cloud est la couche de décision. Les capteurs NiuBoL conviennent à cette structure en couches car les valeurs mesurées peuvent être lues directement via la communication numérique, tandis que des affichages locaux, une logique de relais ou des sorties analogiques peuvent être ajoutés lorsqu'une spécification d'usine l'exige.

Compatibilité des communications et des protocoles

Pour la livraison d'ingénierie, les RS485 et Modbus RTU sont souvent plus importants que le style d'affichage de l'instrument. Le capteur doit exposer des registres stables pour la valeur mesurée, la température, l'état d'étalonnage et l'adresse de l'appareil, afin qu'un serveur PLC, RTU, DCS, SCADA ou une passerelle IoT puisse lire les mêmes données sans réécrire la logique de contrôle. Un câble blindé, une polarité A/B correcte, une mise à la terre en un seul point et des paramètres de débit en bauds documentés réduisent le temps de mise en service sur les longs chemins de câbles. Lorsqu'une armoire plus ancienne requiert une tension analogique de 4 à 20 mA, le signal analogique peut être conservé pour le contrôle local tandis que le RS485 Modbus RTU est utilisé pour les diagnostics et l'acquisition de données à distance.

Le Modbus RTU rend les valeurs de pH plus faciles à archiver qu'un appareil de mesure analogique local uniquement. Il permet également à l'intégrateur de vérifier l'état de l'appareil et de maintenir une acquisition de données cohérente sur plusieurs sites.

Paramètres techniques pour l'évaluation des achats

Ces paramètres fournissent une référence réaliste pour la sélection du capteur de pH en ligne NiuBoL et la documentation du projet.

Comment la mesure soutient les décisions de contrôle

La sonde pH en ligne est précieuse lorsque sa lecture est liée à une décision : réglage du dosage, fonctionnement de la pompe, contrôle de l'aération, inspection du filtre, alarme opérateur, ticket de maintenance ou dossier de conformité. Lors de la revue de conception, l'intégrateur doit définir si la valeur mesurée est utilisée pour le contrôle en boucle fermée, la protection par verrouillage, l'alarme de supervision ou la documentation des tendances. Ces choix affectent l'intervalle d'interrogation, le délai d'alarme, la mise à l'échelle des registres, les exigences d'affichage locales et si l'armoire a besoin de points d'échantillonnage manuels redondants.

Pour de nombreux projets liés à l’eau, le résultat technique le plus utile n’est pas un simple chiffre mais une tendance stable. Un court pic peut indiquer des bulles, une activité de nettoyage ou une perturbation de l'échantillon ; une dérive soutenue peut indiquer un déséquilibre chimique, un encrassement, un changement biologique ou un événement réel du processus. En conservant le capteur sur une carte Modbus documentée, l'équipe du projet peut comparer la lecture avec le débit, l'état de la pompe, le débit de dosage de produits chimiques et les contrôles en laboratoire. Cela facilite le dépannage après le transfert, en particulier pour les distributeurs prenant en charge les clients distants.

Scénarios d'application pour les intégrateurs de systèmes

Neutralisation des eaux usées

Défi de l'environnement du site :Le pH de l'influent peut changer rapidement lorsque les rejets industriels pénètrent dans le réservoir d'égalisation.

Schéma d'intégration du système :Installez le capteur de pH en ligne à la sortie du réservoir et reliez les données Modbus aux pompes doseuses via l'armoire de commande.

Valeur utilisateur délivrée :Le système peut maintenir le pH de décharge dans la bande autorisée et réduire la charge d'échantillonnage manuel.

Eau de transformation des aliments et des boissons

Défi de l'environnement du site :Les produits chimiques de nettoyage et l’eau de rinçage peuvent modifier le pH d’un lot à l’autre.

Schéma d'intégration du système :Utilisez la surveillance du pH dans la conduite de retour ou le réservoir de collecte et enregistrez les données dans SCADA.

Valeur utilisateur délivrée :L'usine obtient des enregistrements traçables pour le contrôle des processus et la vérification du rinçage.

Gestion de l'eau aquacole

Défi de l'environnement du site :Le pH affecte le stress des poissons, la toxicité de l'ammoniac et la stabilité biologique.

Schéma d'intégration du système :Intégrez le pH aux capteurs d’OD, de température et d’azote ammoniacal via une seule passerelle IoT.

Valeur utilisateur délivrée :Les gestionnaires d'exploitation reçoivent des données corrélées sur les décisions d'aération, d'échange d'eau et d'alimentation.

Stations de surveillance environnementale

Défi de l'environnement du site :Les précipitations, l’activité des algues et l’afflux de polluants peuvent modifier le pH des eaux de surface.

Schéma d'intégration du système :Déployez le capteur dans une station côtière ou une bouée avec un nettoyage et un étalonnage périodiques.

Valeur utilisateur délivrée :Les données de tendances à long terme prennent en charge les rapports de conformité et les alertes précoces.

Guide de sélection

Selection should start from the process objective, not from a catalogue picture. Une usine qui a besoin d'un dosage de produits chimiques en boucle fermée, une station de surveillance qui a besoin de tendances en matière de qualité des preuves et une armoire OEM qui a besoin de registres Modbus répétables peuvent toutes choisir différentes configurations mécaniques et de sortie.

• Faites correspondre la plage de pH au processus, mais vérifiez également la température, la pression et la compatibilité chimique.
• Choisissez un emplacement avec un contact continu, un bon brassage et un accès facile.
• Spécifiez des tampons d’étalonnage et un calendrier de maintenance dans la portée du projet.
• Utilisez RS485 Modbus RTU pour les nouveaux systèmes numériques ; utilisez l’analogique uniquement lorsque cela est nécessaire.
• Planifiez le remplacement de l'électrode pour un service à long terme plutôt que de traiter la sonde comme un composant permanent.

Points d’évaluation des distributeurs, OEM et entrepreneurs

Pour un distributeur, l'évaluation est différente de la check-list d'un acheteur de laboratoire. Le produit doit être reproductible sur de nombreux sites clients, facile à expliquer lors du devis et suffisamment clair pour le dépannage après-vente. Une offre pratique doit indiquer le modèle du capteur, les sorties disponibles, les accessoires d'installation, l'option de câble, les pièces de maintenance attendues et le type de contrôleur ou de passerelle auquel il peut se connecter. Cela aide le distributeur à répondre aux questions techniques sans retarder chaque demande pour un examen technique complet.

Pour les constructeurs d’armoires OEM et les entrepreneurs en ingénierie, la principale préoccupation est la répétabilité de l’intégration. Si la même structure RTU RS485 Modbus est utilisée pour les capteurs de pH, d'OD, de turbidité, de chlore, de dureté ou de boue, le dessin de l'armoire, le programme PLC et la liste de contrôle de mise en service peuvent être réutilisés avec des modifications mineures. Cela réduit le risque de réalisation du projet et facilite l'expansion lorsque le client demande ultérieurement davantage de points de surveillance, le téléchargement de données à distance ou une station de qualité de l'eau combinée.

Notes d'intégration du système

La plupart des problèmes de mise en service apparaissent à la limite entre la sonde et l'armoire de commande. Les contrôles suivants aident les distributeurs et les intégrateurs à réduire les retouches sur site.

• Hydratez et stockez les électrodes conformément au manuel avant la mise en service.
• Ne calibrez pas immédiatement après un choc chimique ou un nettoyage ; laissez la lecture se stabiliser.
• Évitez d'installer l'électrode là où les bulles s'accumulent sur la membrane de verre.
• Documentez les paramètres du Modbus sur la porte de l'armoire ou dans le manuel d'exploitation et d'entretien.
• Utilisez un traitement de jonction étanche et un serre-câble pour les installations immergées.

Documentation d'approvisionnement et transfert de projet

Un bon de commande doit inclure plus que le nom du modèle et la quantité. Pour chaque instrument, confirmez le paramètre mesuré, la plage, l'alimentation électrique, le signal de sortie, la longueur du câble, les accessoires de montage, le matériau en contact avec le fluide, le niveau de protection, les accessoires d'étalonnage et la documentation requise. Lorsque le projet comprend plusieurs capteurs, une liste de registres et un plan d'adresses doivent être préparés avant de commencer le câblage de l'armoire. Cela évite les adresses Modbus en double et aide l'ingénieur PLC à réserver les blocs de données corrects.

Lors de la remise, le propriétaire doit recevoir le dossier de câblage, les paramètres du Modbus, les photos d'installation, le dossier d'étalonnage, l'intervalle de nettoyage, les pièces de rechange recommandées et les lectures des tests d'acceptation. Pour les entrepreneurs en ingénierie, cette documentation constitue également un avantage commercial : elle montre que l'ensemble de capteurs a été livré en tant que sous-système de mesure intégré, et non en tant que pièces détachées. Pour les distributeurs, le même fichier devient utile lorsqu'un client demande des sondes de remplacement, des câbles plus longs, une clarification du protocole ou des points de surveillance supplémentaires des mois après la première installation.

FAQ

Questions techniques

Q1 : Le capteur prend-il en charge RS485 Modbus RTU ?

Oui. Le chemin d'intégration standard est RS485 avec Modbus RTU, permettant la connexion aux passerelles PLC, RTU, DCS, SCADA et IoT qui prennent en charge l'interrogation en série.

Q2 : Le capteur peut-il être installé à l’extérieur ou dans des positions immergées ?

Les sondes de qualité de l'eau en ligne NiuBoL pertinentes sont conçues avec une protection IP68. La méthode d'installation finale doit toujours protéger les boîtes de jonction, les presse-étoupes et les entrées d'armoires de la pénétration d'eau.

Q3 : À quelle fréquence l’étalonnage doit-il être effectué ?

L'intervalle d'étalonnage dépend de la qualité de l'eau, du niveau d'encrassement et de la fiabilité des données requise. Les projets de contrôle de l'eau potable et des processus définissent généralement un calendrier d'étalonnage fixe, tandis que les projets de traitement des eaux usées peuvent également déclencher un nettoyage et un étalonnage après une dérive anormale.

Q4 : Pourquoi la compensation de température ne supprime-t-elle pas toutes les erreurs de pH ?

La compensation de température corrige la réponse de l'électrode. Il ne supprime pas le véritable changement chimique du pH de l’échantillon provoqué par une dissociation dépendante de la température.

Questions de sélection

Q5 : Comment choisir entre un capteur monoparamètre et une station multiparamètres ?

Utilisez un capteur à paramètre unique lorsqu'une variable de contrôle est critique et que le câblage doit être simple. Utilisez une station multiparamétrique lorsque les données de pH, redox, turbidité, OD, conductivité ou chlore doivent être corrélées pour les décisions d'exploitation.

Q6 : 4-20 mA sont-ils toujours nécessaires si le Modbus RTU est disponible ?

Le Modbus RTU est préféré pour l'acquisition numérique et les diagnostics. 4-20 mA est utile lorsqu'une carte, un enregistreur ou un contrôleur de dosage PLC existant n'accepte que l'entrée analogique.

Q7 : Quel matériau de boîtier doit être sélectionné ?

L'ABS/PC et le POM conviennent à de nombreux projets de traitement de l'eau. L'acier inoxydable 316L est préféré lorsque la résistance mécanique, la résistance à la corrosion ou le service immergé à long terme sont plus exigeants.

Q8 : Un capteur de pH est-il suffisant pour la surveillance de l'aquaculture ?

Le pH est important, mais les projets d'aquaculture ont généralement également besoin d'oxygène dissous, de température et souvent d'azote ammoniacal ou de conductivité pour des décisions opérationnelles fiables.

Questions sur les achats et les projets

Q9 : Quelles informations doivent être envoyées avant le devis ?

Fournissez le paramètre mesuré, la plage attendue, le type d'eau, la température, la pression, la méthode d'installation, la longueur du câble, les exigences de sortie, le type de contrôleur et si une fiche technique ou une carte de registre Modbus est nécessaire.

Q10 : Le NiuBoL peut-il aider les distributeurs et les entrepreneurs en ingénierie avec des documents d'intégration ?

Oui. Pour la livraison du projet, NiuBoL peut fournir des fiches techniques, des instructions de câblage, des informations sur le protocole et une aide à la sélection pour faire correspondre les capteurs avec les passerelles, les automates et les plates-formes de surveillance.

Résumé

L'utilisation correcte d'un capteur de pH en ligne est une discipline de projet, pas seulement un choix d'instrument. Lorsque l'électrode de pH est installée au bon endroit, calibrée dans les délais et connectée via RS485 Modbus RTU, elle devient un élément stable du contrôle du dosage, de la conformité des eaux usées, de la surveillance de l'aquaculture et de la gestion des eaux de traitement.
