Intégration en ligne d'un capteur de dureté totale pour le traitement de l'eau industrielle

La dureté n'est pas seulement une valeur de laboratoire. Dans les chaufferies, les boucles de refroidissement et les lignes de prétraitement des membranes, la concentration en calcium et en magnésium peut décider si une installation fonctionne proprement ou si elle combat le tartre chaque mois.

Dans les spécifications du projet, cette exigence est souvent décrite comme un capteur de dureté totale en ligne, un capteur de dureté RS485 Modbus, une surveillance de la dureté de l'eau industrielle, un capteur de dureté de l'eau d'alimentation de chaudière, avec des contextes de fonctionnement tels que la surveillance de l'eau d'alimentation de chaudière, le traitement de l'eau de refroidissement, le prétraitement RO.

Contexte du projet et demande d’application industrielle

Pour les intégrateurs de systèmes, un capteur de dureté totale en ligne est normalement spécifié lorsque l'échantillonnage ponctuel est trop lent pour le risque du processus. Le projet peut impliquer un adoucisseur, un skid de prétraitement RO, un programme chimique pour tour de refroidissement ou une station municipale de surveillance de l'eau. Dans chaque cas, l'acheteur a besoin d'une valeur numérique de dureté qui peut être lue par le système de contrôle et utilisée pour les décisions d'alarme, de tendance et de maintenance.

Un intégrateur de systèmes doit normalement combiner la détection en ligne, le câblage de l'armoire, la protection sur le terrain, l'acquisition de données, la logique d'alarme et l'accès à la maintenance dans un seul livrable. Le capteur doit donc être jugé selon plusieurs critères de précision : l'interface, la longueur du câble, le matériau du boîtier, la méthode d'étalonnage, le plan des pièces de rechange et la compatibilité avec la plate-forme de contrôle existante affectent tous le risque du projet.

Position du produit dans le système de surveillance

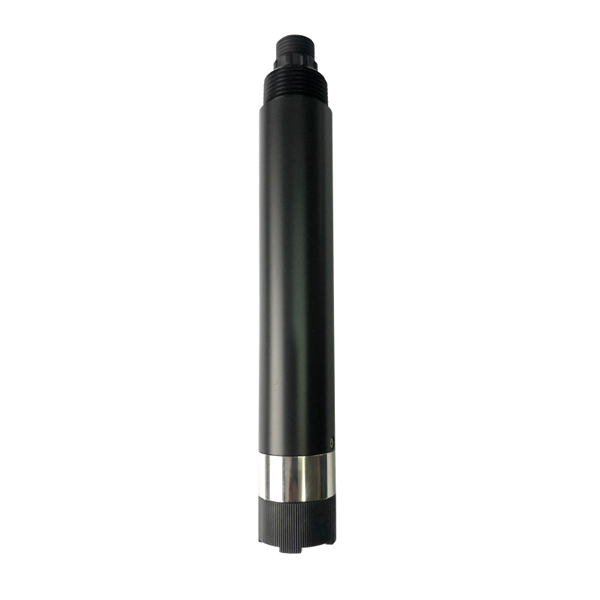

La série NiuBoL NBL-WQ-TH-4 fonctionne comme nœud de mesure de dureté dans une architecture de traitement de l'eau plus large. Il est installé à un point de processus représentatif et envoie la dureté totale sous forme de CaCO3 à une passerelle PLC, RTU, DCS ou IoT.

Dans une architecture complète, la sonde est la source de données de terrain, le contrôleur ou la passerelle est le concentrateur de données et le SCADA ou plateforme cloud est la couche de décision. Les capteurs NiuBoL conviennent à cette structure en couches car les valeurs mesurées peuvent être lues directement via la communication numérique, tandis que des affichages locaux, une logique de relais ou des sorties analogiques peuvent être ajoutés lorsqu'une spécification d'usine l'exige.

Compatibilité des communications et des protocoles

Pour la livraison d'ingénierie, les RS485 et Modbus RTU sont souvent plus importants que le style d'affichage de l'instrument. Le capteur doit exposer des registres stables pour la valeur mesurée, la température, l'état d'étalonnage et l'adresse de l'appareil, afin qu'un serveur PLC, RTU, DCS, SCADA ou une passerelle IoT puisse lire les mêmes données sans réécrire la logique de contrôle. Un câble blindé, une polarité A/B correcte, une mise à la terre en un seul point et des paramètres de débit en bauds documentés réduisent le temps de mise en service sur les longs chemins de câbles. Lorsqu'une armoire plus ancienne requiert une tension analogique de 4 à 20 mA, le signal analogique peut être conservé pour le contrôle local tandis que le RS485 Modbus RTU est utilisé pour les diagnostics et l'acquisition de données à distance.

Les projets de dureté incluent souvent de longs parcours de câbles depuis les zones de traitement humides jusqu'à une armoire sèche. RS485 Modbus RTU réduit le nombre de cartes analogiques requises et permet à l'intégrateur d'interroger la dureté ainsi que les valeurs de pH, de conductivité, de turbidité et de débit.

Paramètres techniques pour l'évaluation des achats

Les valeurs suivantes sont tirées des données techniques du capteur de dureté totale en ligne NBL-WQ-TH-4 et conviennent à une comparaison technique préliminaire.

Comment la mesure soutient les décisions de contrôle

Le capteur de dureté totale en ligne est précieux lorsque sa lecture est liée à une décision : réglage du dosage, fonctionnement de la pompe, contrôle de l'aération, inspection du filtre, alarme de l'opérateur, ticket de maintenance ou dossier de conformité. Lors de la revue de conception, l'intégrateur doit définir si la valeur mesurée est utilisée pour le contrôle en boucle fermée, la protection par verrouillage, l'alarme de supervision ou la documentation des tendances. Ces choix affectent l'intervalle d'interrogation, le délai d'alarme, la mise à l'échelle des registres, les exigences d'affichage locales et si l'armoire a besoin de points d'échantillonnage manuels redondants.

Pour de nombreux projets liés à l’eau, le résultat technique le plus utile n’est pas un simple chiffre mais une tendance stable. Un court pic peut indiquer des bulles, une activité de nettoyage ou une perturbation de l'échantillon ; une dérive soutenue peut indiquer un déséquilibre chimique, un encrassement, un changement biologique ou un événement réel du processus. En conservant le capteur sur une carte Modbus documentée, l'équipe du projet peut comparer la lecture avec le débit, l'état de la pompe, le débit de dosage de produits chimiques et les contrôles en laboratoire. Cela facilite le dépannage après le transfert, en particulier pour les distributeurs prenant en charge les clients distants.

Scénarios d'application pour les intégrateurs de systèmes

Adoucissement de l’eau d’alimentation de chaudière

Défi de l'environnement du site :Les fuites de dureté après ramollissement peuvent créer du tartre sur les surfaces de transfert de chaleur et augmenter le coût énergétique.

Schéma d'intégration du système :Installez le capteur de dureté totale en ligne après l'adoucisseur et connectez-le à un PLC ou RTU via RS485 Modbus RTU pour la confirmation de l'alarme et de la régénération.

Valeur utilisateur délivrée :Les opérateurs reçoivent des données continues sur les tendances de la dureté au lieu de se fier uniquement à des échantillons ponctuels, ce qui réduit le risque que de l'eau non traitée pénètre dans la chaudière.

Eau en circulation de refroidissement

Défi de l'environnement du site :L'évaporation concentre les ions calcium et magnésium, tandis que la variation de température modifie le comportement de tartre.

Schéma d'intégration du système :Placez le capteur dans une Flow Cell de dérivation ou un point de retour d'eau représentatif et combinez les données de dureté avec la conductivité et le pH.

Valeur utilisateur délivrée :Les décisions en matière de dosage de produits chimiques et de purge peuvent être basées sur l'état de l'eau mesuré, améliorant ainsi la protection des équipements.

Prétraitement RO

Défi de l'environnement du site :Une membrane d'osmose inverse est sensible au tartre lorsque l'adoucissement en amont ou le contrôle antitartre est instable.

Schéma d'intégration du système :Utilisez la surveillance de la dureté avant l’entrée RO et transmettez les alarmes au contrôleur de prétraitement.

Valeur utilisateur délivrée :L'intégrateur peut fournir des preuves de protection des membranes et réduire le nettoyage imprévu des membranes.

Surveillance des eaux de surface

Défi de l'environnement du site :Les plans d’eau naturels présentent des variations saisonnières des minéraux et des changements en matière de matières en suspension.

Schéma d'intégration du système :Déployez le capteur avec un enregistreur de données ou un RTU solaire, en utilisant l'interrogation Modbus pour le téléchargement périodique des données.

Valeur utilisateur délivrée :Le propriétaire du projet obtient des informations continues sur la dureté pour l'évaluation et le reporting des ressources en eau.

Guide de sélection

Selection should start from the process objective, not from a catalogue picture. Une usine qui a besoin d'un dosage de produits chimiques en boucle fermée, une station de surveillance qui a besoin de tendances en matière de qualité des preuves et une armoire OEM qui a besoin de registres Modbus répétables peuvent toutes choisir différentes configurations mécaniques et de sortie.

• Confirmez si le projet nécessite la version POM/ABS ou la version en acier inoxydable 316L.
• Sélectionnez le point de mesure une fois que le mélange est stable et avant l'équipement protégé.
• Utilisez la sortie 4-20 mA en option uniquement lorsque l'armoire existante nécessite une entrée analogique.
• Vérifiez si l'eau cible reste entre 4 et 10 et en dessous de 0,2 MPa.
• Définir les procédures d’étalonnage et de stockage des électrodes avant le transfert du site.

Points d’évaluation des distributeurs, OEM et entrepreneurs

Pour un distributeur, l'évaluation est différente de la check-list d'un acheteur de laboratoire. Le produit doit être reproductible sur de nombreux sites clients, facile à expliquer lors du devis et suffisamment clair pour le dépannage après-vente. Une offre pratique doit indiquer le modèle du capteur, les sorties disponibles, les accessoires d'installation, l'option de câble, les pièces de maintenance attendues et le type de contrôleur ou de passerelle auquel il peut se connecter. Cela aide le distributeur à répondre aux questions techniques sans retarder chaque demande pour un examen technique complet.

Pour les constructeurs d’armoires OEM et les entrepreneurs en ingénierie, la principale préoccupation est la répétabilité de l’intégration. Si la même structure RTU RS485 Modbus est utilisée pour les capteurs de pH, d'OD, de turbidité, de chlore, de dureté ou de boue, le dessin de l'armoire, le programme PLC et la liste de contrôle de mise en service peuvent être réutilisés avec des modifications mineures. Cela réduit le risque de réalisation du projet et facilite l'expansion lorsque le client demande ultérieurement davantage de points de surveillance, le téléchargement de données à distance ou une station de qualité de l'eau combinée.

Notes d'intégration du système

La plupart des problèmes de mise en service apparaissent à la limite entre la sonde et l'armoire de commande. Les contrôles suivants aident les distributeurs et les intégrateurs à réduire les retouches sur site.

• Utilisez un câble blindé et éloignez le câblage du RS485 des câbles du moteur haute puissance.
• Réservez de l'espace pour retirer l'électrode pendant le nettoyage et l'étalonnage.
• Ne placez pas la sonde là où des bulles d'air, des dépôts ou des zones mortes déforment l'échantillon.
• Enregistrez l'adresse Modbus, la vitesse de transmission et le mappage des registres dans le fichier de projet.
• Protégez les boîtes de jonction et les presse-étoupes même lorsque le corps de la sonde est IP68.

Documentation d'approvisionnement et transfert de projet

Un bon de commande doit inclure plus que le nom du modèle et la quantité. Pour chaque instrument, confirmez le paramètre mesuré, la plage, l'alimentation électrique, le signal de sortie, la longueur du câble, les accessoires de montage, le matériau en contact avec le fluide, le niveau de protection, les accessoires d'étalonnage et la documentation requise. Lorsque le projet comprend plusieurs capteurs, une liste de registres et un plan d'adresses doivent être préparés avant de commencer le câblage de l'armoire. Cela évite les adresses Modbus en double et aide l'ingénieur PLC à réserver les blocs de données corrects.

Lors de la remise, le propriétaire doit recevoir le dossier de câblage, les paramètres du Modbus, les photos d'installation, le dossier d'étalonnage, l'intervalle de nettoyage, les pièces de rechange recommandées et les lectures des tests d'acceptation. Pour les entrepreneurs en ingénierie, cette documentation constitue également un avantage commercial : elle montre que l'ensemble de capteurs a été livré en tant que sous-système de mesure intégré, et non en tant que pièces détachées. Pour les distributeurs, le même fichier devient utile lorsqu'un client demande des sondes de remplacement, des câbles plus longs, une clarification du protocole ou des points de surveillance supplémentaires des mois après la première installation.

FAQ

Questions techniques

Q1 : Le capteur prend-il en charge RS485 Modbus RTU ?

Oui. Le chemin d'intégration standard est RS485 avec Modbus RTU, permettant la connexion aux passerelles PLC, RTU, DCS, SCADA et IoT qui prennent en charge l'interrogation en série.

Q2 : Le capteur peut-il être installé à l’extérieur ou dans des positions immergées ?

Les sondes de qualité de l'eau en ligne NiuBoL pertinentes sont conçues avec une protection IP68. La méthode d'installation finale doit toujours protéger les boîtes de jonction, les presse-étoupes et les entrées d'armoires de la pénétration d'eau.

Q3 : À quelle fréquence l’étalonnage doit-il être effectué ?

L'intervalle d'étalonnage dépend de la qualité de l'eau, du niveau d'encrassement et de la fiabilité des données requise. Les projets de contrôle de l'eau potable et des processus définissent généralement un calendrier d'étalonnage fixe, tandis que les projets de traitement des eaux usées peuvent également déclencher un nettoyage et un étalonnage après une dérive anormale.

Q4 : Quelle unité le capteur de dureté produit-il ?

La mesure est normalement exprimée en mg/L de CaCO3, qui est l'unité couramment utilisée pour le contrôle de la dureté industrielle.

Questions de sélection

Q5 : Comment choisir entre un capteur monoparamètre et une station multiparamètres ?

Utilisez un capteur à paramètre unique lorsqu'une variable de contrôle est critique et que le câblage doit être simple. Utilisez une station multiparamétrique lorsque les données de pH, redox, turbidité, OD, conductivité ou chlore doivent être corrélées pour les décisions d'exploitation.

Q6 : 4-20 mA sont-ils toujours nécessaires si le Modbus RTU est disponible ?

Le Modbus RTU est préféré pour l'acquisition numérique et les diagnostics. 4-20 mA est utile lorsqu'une carte, un enregistreur ou un contrôleur de dosage PLC existant n'accepte que l'entrée analogique.

Q7 : Quel matériau de boîtier doit être sélectionné ?

L'ABS/PC et le POM conviennent à de nombreux projets de traitement de l'eau. L'acier inoxydable 316L est préféré lorsque la résistance mécanique, la résistance à la corrosion ou le service immergé à long terme sont plus exigeants.

Q8 : Le même capteur peut-il être utilisé pour les projets de chaudière et d'osmose inverse ?

Oui, si la chimie de l’eau, la pression, la température et la plage correspondent aux spécifications. Le point d'installation et les limites d'alarme doivent être définis en fonction de l'objectif du processus.

Questions sur les achats et les projets

Q9 : Quelles informations doivent être envoyées avant le devis ?

Fournissez le paramètre mesuré, la plage attendue, le type d'eau, la température, la pression, la méthode d'installation, la longueur du câble, les exigences de sortie, le type de contrôleur et si une fiche technique ou une carte de registre Modbus est nécessaire.

Q10 : Le NiuBoL peut-il aider les distributeurs et les entrepreneurs en ingénierie avec des documents d'intégration ?

Oui. Pour la livraison du projet, NiuBoL peut fournir des fiches techniques, des instructions de câblage, des informations sur le protocole et une aide à la sélection pour faire correspondre les capteurs avec les passerelles, les automates et les plates-formes de surveillance.

Résumé

Pour les entrepreneurs et les distributeurs, l'intérêt d'un capteur de dureté totale en ligne réside dans sa capacité à rendre visibles au système de contrôle l'adoucissement, la protection de la chaudière et le prétraitement des membranes. Avec le RS485 Modbus RTU, la protection IP68 et une plage définie de 0 à 1 000,0 mg/L de CaCO3, la série NBL-WQ-TH-4 peut être traitée comme un instrument de terrain prêt à être intégré plutôt que comme un testeur autonome.
