Facteurs de conductivité dans la surveillance de la qualité de l'eau : température, ions et sélection des capteurs

La conductivité est un indicateur rapide de la concentration ionique, du changement de salinité, de la contamination chimique et de la stabilité de l'eau de traitement. Il est simple à afficher, mais il nécessite une compensation de température et une sélection de plage correctes pour être utile dans les systèmes d'ingénierie.

Cet article est destiné aux distributeurs, aux intégrateurs de systèmes, aux entrepreneurs en ingénierie et aux équipes d'approvisionnement industriel qui ont besoin de données sur la qualité de l'eau pour devenir des informations de contrôle, d'alarme ou de conformité utilisables. Les termes clés incluent le capteur de conductivité pour la qualité de l'eau, le capteur EC en ligne RS485 Modbus, la compensation de température de conductivité de l'eau, la surveillance de la conductivité TDS, la sélection du capteur de conductivité industrielle, la surveillance de l'eau potable, la surveillance des eaux de surface, l'eau de traitement industriel.

Ce que la conductivité révèle à un projet de qualité de l'eau

La conductivité décrit la facilité avec laquelle un milieu transporte le courant électrique. Dans la surveillance de la qualité de l’eau, elle est liée aux sels dissous et à d’autres substances électrolytiques. Pour l’eau potable, les eaux de surface, l’eau d’approvisionnement et les eaux usées, la conductivité peut montrer des changements ioniques anormaux plus tôt que de nombreux indicateurs de laboratoire.

Le matériau met en évidence la température, la concentration d’électrolyte dissous et le comportement du matériau comme facteurs influençant la conductivité. Pour les projets liés à l'eau, la compensation de température est la préoccupation pratique la plus courante car les lectures de différentes températures nécessitent une base de référence commune.

Position du capteur EC dans un système de surveillance en ligne

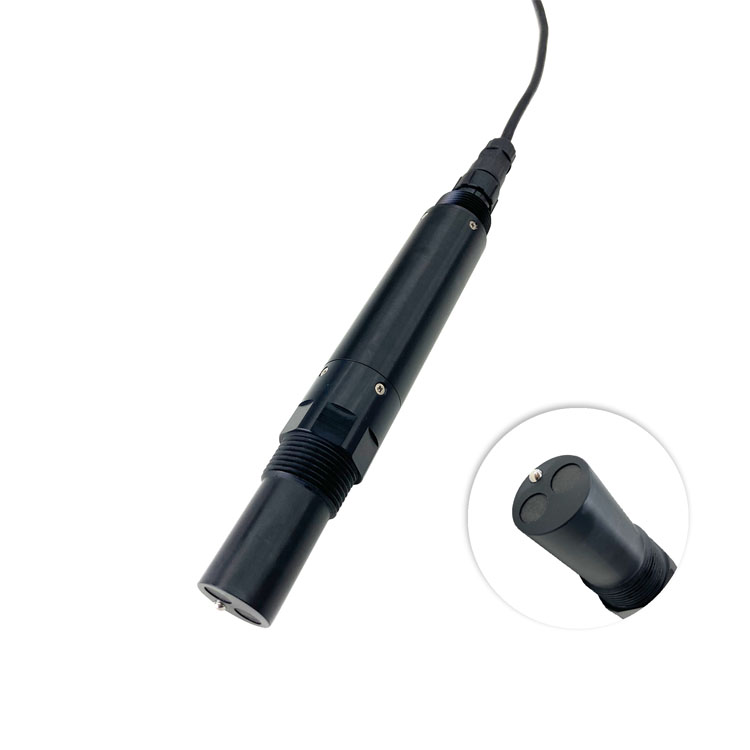

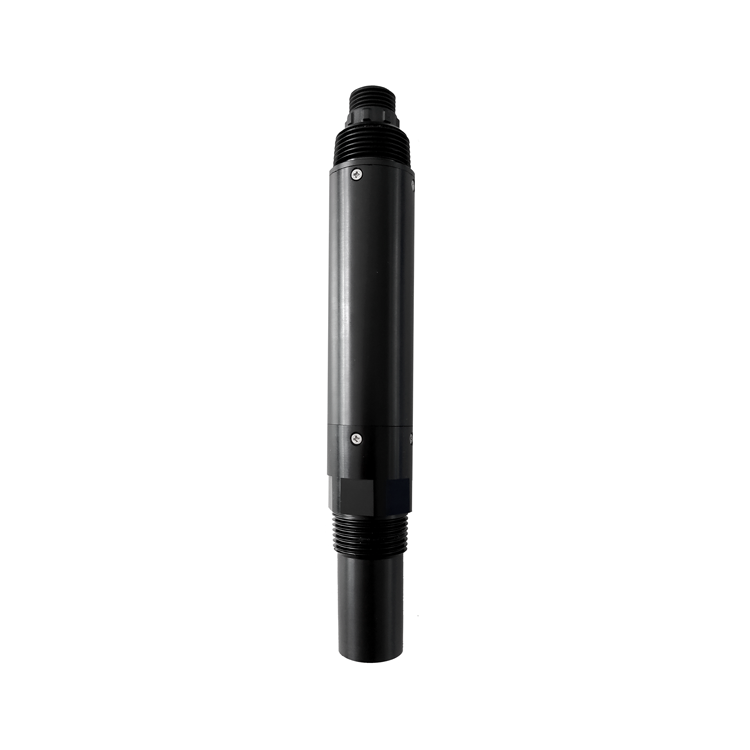

Le capteur de conductivité en ligne NiuBoL NBL-WQ-EC peut être installé dans des réservoirs, des canaux, des pipelines ou des stations de surveillance. Il peut transmettre des valeurs de conductivité et de TDS à un PLC, un DCS, un ordinateur industriel, un enregistreur, un écran tactile ou une passerelle IoT.

Compatibilité des communications et des protocoles

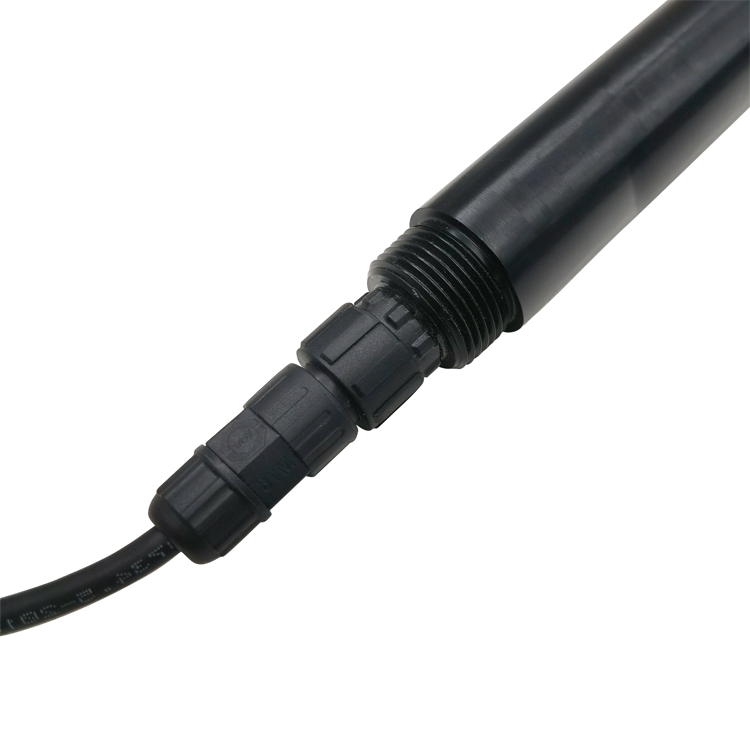

RS485 Modbus RTU permet au capteur EC de fonctionner dans le cadre d'un système de qualité de l'eau plus vaste. La conductivité peut être stockée avec les données de pH, de turbidité, de chlore résiduel, d'azote ammoniacal et de débit pour l'interprétation du processus.

Pour la livraison d’ingénierie, RS485 Modbus RTU doit être traité comme faisant partie de l’architecture de mesure. La planification des adresses, la mise à l'échelle des registres, la mise à la terre, le blindage et les jonctions étanches doivent être documentées avant la remise du système. Cela aide l'acheteur à étendre le projet ultérieurement sans remplacer la couche de mesure d'origine.

Compensation de température et comparaison de référence

La conductivité change avec la température. Sans compensation, un changement de température de l’eau peut être interprété à tort comme un changement de concentration ionique.

La compensation automatique de température Pt1000 aide le système à comparer les données de manière plus cohérente en fonction des changements jour-nuit, des changements saisonniers et des différentes conditions de processus.

Concentration, TDS et signification du processus

Dans les solutions aqueuses, la conductivité augmente généralement lorsque les sels dissous ou les impuretés de l'électrolyte augmentent. Cela rend l'EC utile pour le changement d'eau de source, la surveillance des processus membranaires, l'eau de rinçage industrielle, la concentration de l'eau de refroidissement et le dépistage des rejets anormaux.

La sortie TDS peut être utile pour les opérateurs, mais les équipes d'approvisionnement doivent comprendre que le TDS est dérivé de la conductivité et dépend des hypothèses de conversion.

Paramètres techniques

Le tableau résume les paramètres du capteur de conductivité en ligne NBL-WQ-EC pour l'approvisionnement et l'intégration du système.

Différence de maintenance entre les types d'électrodes

Les électrodes conventionnelles nécessitent un nettoyage et un étalonnage périodiques. Les dépôts doivent être soigneusement éliminés avec une brosse douce et de l'eau distillée. Les électrodes inductives peuvent tolérer des environnements plus sales, mais le boîtier doit quand même être inspecté lorsque le tartre est important.

La méthode de maintenance correcte dépend du type de sonde et de la matrice d'eau. Une station d’eau potable et un point d’épuration industriel en pleine expansion ne devraient pas avoir le même plan de service.

Compensation de température dans le langage des achats

Une valeur de conductivité sans contexte de température peut être difficile à comparer. Les documents d'achat doivent indiquer si le capteur dispose d'une compensation automatique de température, quel élément de température est utilisé et comment la plate-forme affiche les valeurs compensées.

Ceci est important pour les stations extérieures, les systèmes de refroidissement et les réseaux d'eau où les variations de température quotidiennes et saisonnières sont normales. Une compensation stable aide les opérateurs à éviter d’interpréter les mouvements liés à la température comme un véritable changement de salinité ou de contamination.

Utilisation de la conductivité comme paramètre de dépistage

La conductivité n'est pas une analyse complète de la qualité de l'eau, mais c'est un signal de dépistage efficace. Un changement soudain de CE peut indiquer une intrusion d'eau salée, une fuite de produits chimiques, des eaux usées concentrées, un mauvais rinçage ou un changement de concentration de l'eau de refroidissement.

Lorsque la conductivité est combinée au pH, à la turbidité et au débit, l'opérateur dispose d'une base plus solide pour décider s'il doit échantillonner, déclencher une alarme ou ajuster le traitement. Cela rend l'EC précieux à la fois dans les stations à faible coût et dans les boucles de contrôle industrielles.

Gestion des unités et intégration de la plateforme

La conductivité peut être affichée en uS/cm ou mS/cm, tandis que le TDS peut être affiché en mg/L. Une inadéquation d'unité dans un SCADA ou une plate-forme cloud peut rendre une valeur normale anormale d'un facteur 1 000.

L'intégrateur système doit vérifier les unités pendant la mise en service, documenter la mise à l'échelle du registre et conserver une capture d'écran ou un enregistrement d'acceptation. Cette petite étape évite de nombreux conflits ultérieurs concernant les données.

Décisions de passation de marchés au-delà de la portée de la CE

La portée est importante, mais ce n’est pas la seule décision. L'acheteur doit confirmer si le processus nécessite uniquement la conductivité, la conductivité plus TDS, la sortie de température, la sortie d'alarme, la documentation du registre Modbus, la personnalisation des câbles ou un contrôleur d'affichage.

Pour les constructeurs d'armoires OEM, la communication RS485 réduit le travail de mise à l'échelle analogique, mais uniquement si la carte des registres et la conversion des unités sont claires. Pour les projets de remplacement, la sortie analogique optionnelle ou la compatibilité du contrôleur peuvent toujours être importantes.

Une bonne enquête sur la conductivité comprend le type d'eau, la valeur normale attendue, la valeur maximale possible, la méthode d'installation, le matériau du tuyau ou du réservoir, le modèle de contrôleur et l'unité d'affichage des données requise. Ces détails permettent d'éviter de sélectionner un capteur qui fonctionne électriquement mais ne correspond pas au flux de travail du client.

Contrôles d'acceptation des données EC et TDS

La mise en service doit confirmer que les valeurs de conductivité et de TDS sont affichées dans les unités correctes et que la compensation de température est activée comme spécifié. L'équipe doit tester le capteur dans une solution standard et enregistrer la valeur avant de l'installer dans le processus.

Pour les projets de surveillance à distance, la plateforme doit stocker séparément les événements de conductivité, de température et d’alarme. Si seule une valeur TDS convertie est stockée, le dépannage ultérieur devient plus difficile car la tendance EC d'origine est perdue.

Lorsque la conductivité est utilisée pour la purge, le contrôle du rinçage ou l'alarme de source d'eau, le test d'acceptation doit inclure le relais PLC ou l'action de la plate-forme connectée à la valeur. Cela prouve que les données sont non seulement visibles, mais opérationnelles.

Pour les projets multi-sites, l’utilisation de la même gamme EC et de la même unité d’affichage dans toutes les stations rend les rapports plus clairs et réduit les erreurs de formation des opérateurs. Le devis doit également indiquer si le client a besoin d'un affichage local ou uniquement de données de passerelle. Cette petite précision aide les distributeurs à éviter de fournir du matériel d'affichage inutile et des travaux d'armoires supplémentaires.

Scénarios d'application

Eau potable et eau d’approvisionnement

Défi de l'environnement du site :Des changements de source ou des problèmes de traitement peuvent modifier la concentration en ions.

Schéma d'intégration du système :Installez une surveillance EC avec pH et turbidité aux points de l'usine ou du réseau.

Valeur utilisateur délivrée :Les opérateurs obtiennent une indication rapide de la chimie anormale de l’eau.

Eau de rinçage industrielle

Défi de l'environnement du site :La conductivité indique un transfert, une contamination ou une efficacité de rinçage.

Schéma d'intégration du système :Connectez le capteur EC au PLC et utilisez des alarmes ou des verrouillages de processus.

Valeur utilisateur délivrée :L'usine peut réduire le gaspillage d'eau et protéger la qualité des produits.

Boucle d'eau de refroidissement

Défi de l'environnement du site :Les cycles de concentration affectent le risque de tartre et de corrosion.

Schéma d'intégration du système :Utilisez la tendance de conductivité avec une stratégie de contrôle de purge.

Valeur utilisateur délivrée :Les équipes de maintenance peuvent gérer la consommation d’eau et les risques liés à la mise à l’échelle.

Station d'eau de surface

Défi de l'environnement du site :Les précipitations, l’intrusion d’eau salée ou les afflux industriels peuvent modifier la charge ionique.

Schéma d'intégration du système :Déployez l'EC avec température, pH et turbidité dans une station de terrain.

Valeur utilisateur délivrée :Les gestionnaires de l'environnement reçoivent une alerte précoce en cas de changement dans la qualité de l'eau.

Guide de sélection des capteurs de conductivité

La sélection de la conductivité doit correspondre au type d’eau, à la plage attendue et à l’environnement de maintenance.

• Sélectionnez la plage en fonction de l'état de l'eau pure, de l'eau potable, des eaux de surface ou des eaux usées.
• Utilisez la compensation de température pour des données de tendance comparables.
• Confirmez si la sortie TDS est requise par la plateforme.
• Choisissez la méthode d’installation en fonction de l’état du réservoir, du tuyau ou du canal.
• Définir le calendrier de nettoyage et d'étalonnage en fonction du risque d'encrassement.

Détails d'étalonnage et d'installation

L'étalonnage du zéro peut être effectué après avoir nettoyé et séché la sonde, avec le capteur alimenté et placé verticalement dans l'air jusqu'à ce qu'il soit stable. L'étalonnage de la pente utilise une solution étalon dans la plage requise, avec un dégagement par rapport au fond et à la paroi latérale du récipient.

Pour les canalisations et les réservoirs, l'installation 3/4 NPT doit être correctement scellée et le câble doit être protégé des tensions à long terme.

Notes d'intégration du système

La conductivité est souvent fiable, mais une mauvaise installation peut néanmoins créer des données trompeuses.

• Évitez les zones mortes et les bulles piégées.
• Gardez la surface de l'électrode propre sans la rayer.
• N'étirez pas le câble pendant l'installation par immersion.
• Enregistrez le paramètre de compensation de température dans le fichier de projet.
• Vérifiez les unités dans la plateforme : uS/cm, mS/cm ou TDS mg/L.

FAQ

Questions techniques

Q1 : Quels facteurs affectent la conductivité ?

La température, la concentration d'électrolyte dissous, la chimie de l'eau et l'état du capteur affectent les lectures de conductivité.

Q2 : La conductivité peut-elle montrer la pollution ?

Cela peut indiquer des changements ioniques ou un afflux anormal, mais il n’identifie pas chaque polluant à lui seul.

Q3 : Le système prend-il en charge RS485 Modbus RTU ?

Oui. L'interface d'ingénierie recommandée est RS485 Modbus RTU, de sorte que les valeurs peuvent être lues par PLC, DCS, RTU, SCADA, un ordinateur industriel, un enregistreur ou une passerelle IoT.

Questions de sélection

Q4 : Le capteur peut-il être intégré aux armoires de commande existantes ?

Oui. L'appareil de terrain doit se voir attribuer une adresse Modbus, la mise à l'échelle du registre doit être confirmée et l'alimentation électrique et le chemin des câbles doivent être vérifiés avant la mise en service.

Q5 : Pourquoi la compensation de température est-elle importante ?

Les changements de température peuvent affecter les mesures électrochimiques, optiques et de conductivité. La compensation automatique aide à réduire la dérive lorsque la température de l'eau change.

Q6 : Quelle est la portée du capteur NBL-WQ-EC ?

La plage de référence est de 0 à 5 000 uS/cm, avec un TDS de 0 à 3 000 mg/L.

Questions sur les achats et les projets

Q7 : Pourquoi vérifier soigneusement les unités ?

Une plateforme configurée pour mS/cm alors que le capteur rapporte uS/cm peut créer une erreur d'interprétation importante.

Q8 : Comment la gamme de modèles doit-elle être sélectionnée ?

La plage sélectionnée doit couvrir le fonctionnement normal, les valeurs d'alarme attendues et les événements anormaux sans perte de résolution dans la plage de travail.

Q9 : Un projet doit-il utiliser un seul capteur ou une station multiparamétrique ?

Un seul capteur suffit lorsqu’une décision est requise. Une station est meilleure lorsque plusieurs paramètres doivent être interprétés ensemble pour le rejet, le contrôle des processus ou la gestion de l'aquaculture.

Q10 : Que faut-il vérifier avant de commander ?

Confirmez le type d'eau, la concentration attendue, la méthode d'installation, la longueur du câble, l'interface de sortie, l'alimentation électrique, le type de contrôleur, l'accès au nettoyage et la documentation requise.

Résumé

La surveillance de la conductivité est précieuse car elle donne un aperçu rapide du changement ionique et de la stabilité de l'eau de traitement. Les capteurs NiuBoL NBL-WQ-EC fournissent une sortie RTU RS485 Modbus, une compensation de température et des données EC/TDS en ligne pour l'eau potable, les eaux de surface et les systèmes industriels.
