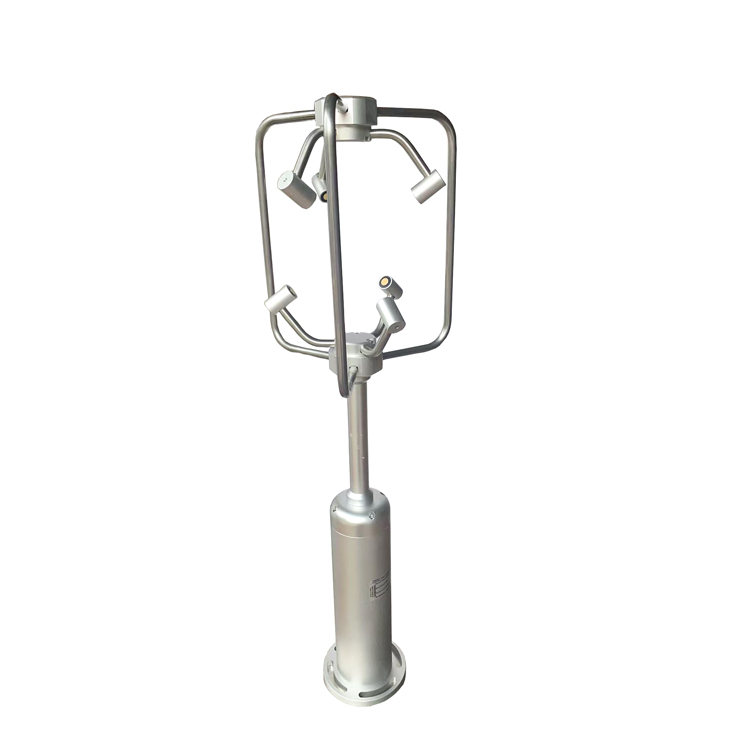

Anémomètre Ultrasonique 3D NiuBoL — Solution de Mesure Précise du Vent 3D

Aperçu de l’Anémomètre Ultrasonique 3D

Depuis l’invention de l’anémomètre à coupelles en Europe au XVIIIe siècle, les capteurs mécaniques de vitesse et de direction du vent ont joué un rôle clé dans la surveillance météorologique. Cependant, les limitations inhérentes des composants mécaniques — telles que des seuils de démarrage élevés, des coûts de maintenance élevés et une durée de vie courte — continuent de restreindre les besoins de surveillance de précision moderne et de recherche scientifique.

Pour surmonter ces contraintes, NiuBoL introduit l’Anémomètre Ultrasonique 3D. Basé sur le principe que la vitesse de propagation ultrasonique varie avec le flux d’air, cet appareil élimine le mouvement mécanique, permettant une mesure du vent 3D complète sans inertie. Il capture avec précision les brises légères et les dynamiques de flux d’air complexes même dans des conditions de vent zéro, fournissant un support de données fiable pour la recherche sur les champs de vent, la surveillance environnementale et la sécurité industrielle.

 Principe de Fonctionnement de l’Anémomètre Ultrasonique 3D

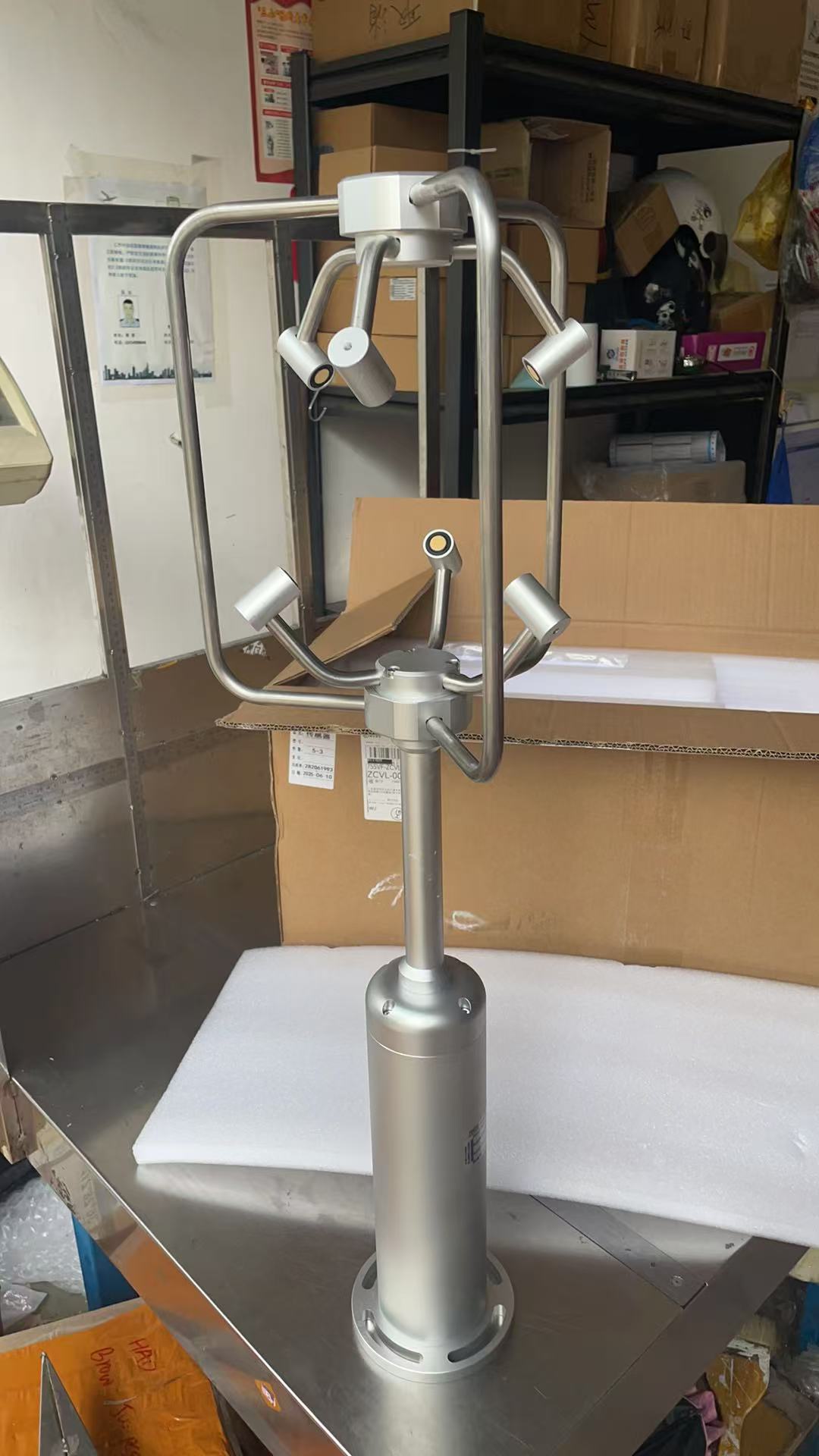

L’anémomètre ultrasonique 3D utilise la méthode du temps de vol (TOF). Six transducteurs ultrasoniques disposés dans l’espace 3D émettent et reçoivent des ondes sonores, mesurant la différence de temps de propagation à travers l’air. Le vent affecte le temps de trajet des ondes — plus rapide dans le sens du vent, plus lent contre le vent. L’appareil calcule le vecteur de vent complet à partir des mesures le long de trois axes (X, Y, Z), incluant :

- Vitesse de vent résultante

- Direction du vent horizontal

- Direction du vent vertical

- Composantes de vitesse de vent des axes X/Y/Z

De plus, il dérive la température virtuelle (à partir de la vitesse du son) pour une analyse atmosphérique complète.

 Fonctions Principales et Avantages Techniques de l’Anémomètre Ultrasonique 3D

1. Acquisition Synchrone Multi-Paramètres

   Collecte simultanément la vitesse de vent 3D, la direction horizontale/verticale et la température sonique. Une dimensionalité complète des données assure l’intégrité et la validité scientifique pour les applications en météorologie, éolien et recherche.

2. Surveillance Sans Angle Mort à 360°

   Disposition de sonde 3D couvre toutes les directions spatiales sans zones mortes. Contrairement aux anémomètres mécaniques, il ne nécessite pas de vitesse de vent de démarrage et détecte précisément les micro-brises ou conditions calmes.

3. Longue Durée de Vie & Sans Maintenance

   Aucune pièce mobile, pas de friction ou d’usure — maintient la précision au fil du temps. Élimine les calibrages ou entretiens fréquents sur site, réduisant significativement les coûts d’O&M pour une surveillance continue à long terme.

4. Protection Environnementale Robuste

   Boîtier tout métal avec revêtement anti-corrosion résiste à la pluie, l’humidité, les embruns salins et l’exposition UV. Idéal pour un déploiement extérieur soutenu, côtier ou industriel.

5. Opération Simple & Installation Facile

Aucun étalonnage complexe requis. Fixer sur un mât, connecter le câblage — déploiement réalisable par une personne en quelques minutes. Parfait pour les sites éloignés ou en altitude.

6. Mesure de Haute Précision

   - Vitesse de Vent Résultante : 0–60 m/s, ±(0.5 + 3% FS), résolution 0.01 m/s

   - Direction Horizontale : 0–359°, ±3°, résolution 1°

   - Direction Verticale : -90–90°, ±3°, résolution 1°

   - Vitesse de Vent Axes X/Y/Z : -60–60 m/s, ±(0.5 + 3% FS), résolution 0.01 m/s

   Adapté aux études de champs de vent de précision, analyse de flux d’air urbain, O&M de parcs éoliens et environnements industriels.

Domaines d’Application de l’Anémomètre Ultrasonique 3D

- Observation Météorologique : Données de champ de vent de haute précision pour la surveillance et la recherche météorologique.

- O&M Éolien : Données de vent 3D optimisent la disposition des turbines, l’évaluation énergétique et l’efficacité opérationnelle.

- Surveillance Environnementale : Analyse les flux d’air, la dispersion des polluants et les environnements éoliens urbains.

- Sécurité Industrielle : Surveille les vents en altitude et les changements de flux d’air pour prévenir les risques dans les installations sensibles au vent.

- Transport : Surveillance des conditions de vent aux aéroports, ports et routes maritimes pour la sécurité opérationnelle.

- Recherche Scientifique & Éducation : Données précises pour les laboratoires, la recherche universitaire et les démonstrations pédagogiques.

 Spécifications Techniques de l’Anémomètre Ultrasonique 3D

Éléments de surveillance : vitesse de vent synthétique, direction du vent horizontal, direction du vent vertical, vitesse de vent vectorielle axes X/Y/Z

Plateforme de Gestion & Applications des Données

L’anémomètre ultrasonique 3D s’intègre à la Plateforme Cloud NiuBoL, offrant :

- Affichage en temps réel (vitesse de vent, direction, température sonique, composantes vectorielles X/Y/Z)

- Analyse des tendances historiques et export de données

- Alertes d’anomalies et avertissements précoces

- Interface API pour l’intégration de systèmes tiers

Les utilisateurs peuvent évaluer rapidement les conditions de champ de vent, optimiser le placement des turbines, soutenir l’analyse des environnements éoliens urbains ou anticiper les risques industriels.

 Questions Fréquemment Posées (FAQ)

1. En quoi l’anémomètre ultrasonique 3D diffère-t-il des traditionnels mécaniques ?

   Les capteurs mécaniques reposent sur des coupelles ou des girouettes, souffrant d’une vitesse de démarrage élevée, d’usure et d’une maintenance fréquente. La version ultrasonique n’a pas de pièces mobiles, démarre à vitesse de vent zéro, offre une précision plus élevée et est sans maintenance.

2. Est-il adapté à une utilisation extérieure à long terme ?

   Oui — boîtier tout métal avec traitement anticorrosion résiste à la pluie, l’humidité, les embruns salins et les UV pour un fonctionnement toutes conditions.

3. Comment les données de vecteur de vent 3D sont-elles obtenues ?

   Trois paires de transducteurs ultrasoniques mesurent les composantes des axes X/Y/Z ; la synthèse vectorielle calcule la vitesse totale et les directions horizontale/verticale.

4. L’installation est-elle complexe ? Nécessite-t-elle des professionnels ?

   Simple : fixer sur un mât et connecter le câblage. Pas de soudure ou de configuration avancée — les non-experts peuvent déployer rapidement.

5. Quelles transmissions de données et interfaces sont supportées ?

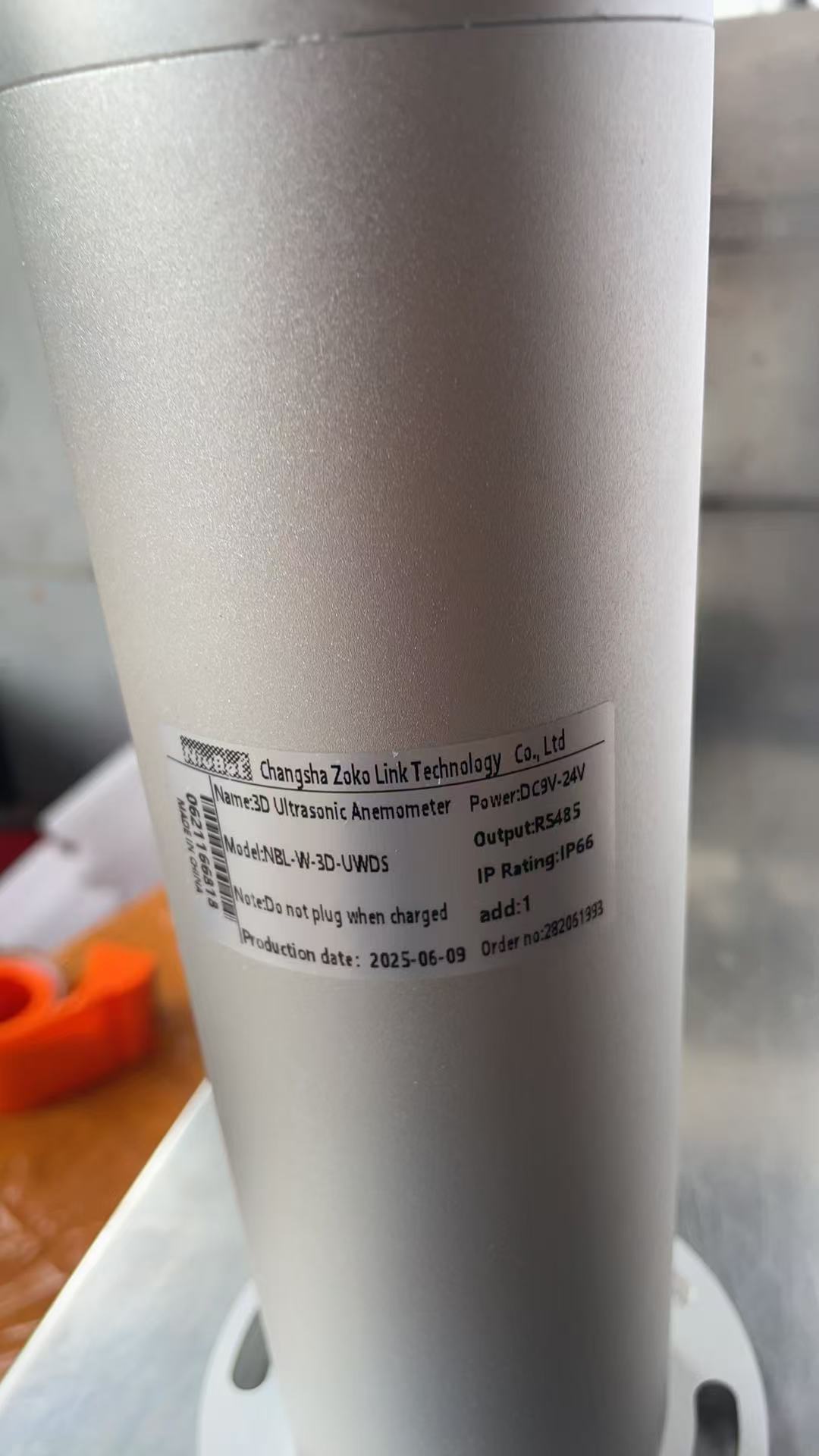

   Sortie RS485 avec protocole MODBUS standard (9600 bps), compatible avec les systèmes d’acquisition de données courants.

6. Nécessite-t-il un étalonnage fréquent ?

   Non — conception sans mouvement assure une stabilité à long terme sans étalonnage de routine.

7. Peut-il être utilisé pour la recherche et l’éducation ?

   Absolument — fournit des données de vent de haute précision pour les études de champs de vent, l’analyse environnementale et l’enseignement en laboratoire.

8. Pour quels scénarios est-il adapté ?

   Météorologie, O&M éolien, environnements éoliens urbains, sécurité industrielle, transport et recherche/éducation nécessitant des données de vent précises.

9. Les données sont-elles fiables à vitesse de vent zéro ?

   Oui — il fonctionne de manière stable dans des conditions calmes, capturant précisément les micro-brises — évitant les lacunes de données courantes dans les capteurs mécaniques.

10. Quelle est la durée de vie attendue ?

    Aucune usure mécanique assure une précision stable pour des années d’utilisation continue avec des coûts d’O&M minimaux.

 Résumé

L’Anémomètre Ultrasonique 3D NiuBoL exploite des principes ultrasoniques innovants pour offrir une vitesse de vent de démarrage zéro, aucune usure mécanique et une mesure de vecteur de vent 3D complète, améliorant considérablement la précision et la fiabilité de la surveillance. Robuste, sans maintenance et facile à installer, il excelle dans l’observation météorologique, les opérations de parcs éoliens, la surveillance environnementale, la sécurité industrielle et la recherche scientifique.

Avec une haute précision, multi-paramètres et une détection omnidirectionnelle, NiuBoL établit un nouveau benchmark en anémométrie moderne — propulsant la surveillance du vent vers l’intelligence, la précision et l’efficacité des coûts tout en fournissant une base de données solide pour la recherche, l’industrie et les décisions opérationnelles.
