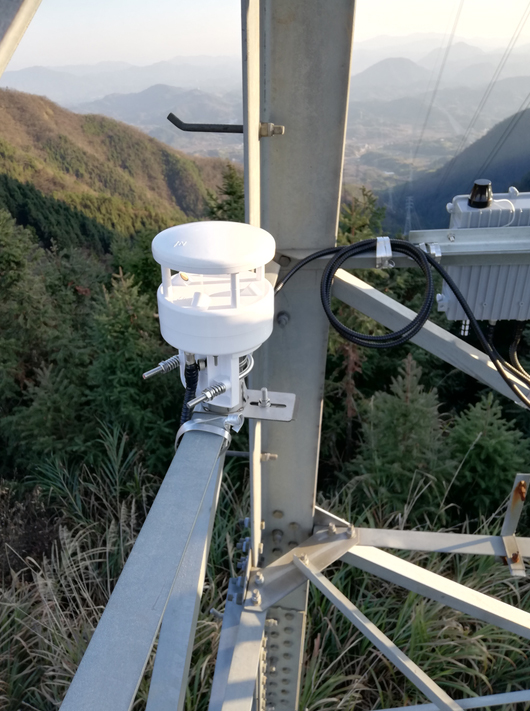

Guide de sélection d'un système de surveillance micro-météorologique pour lignes de transport d'électricité

Solutions de déploiement d’ingénierie pour les systèmes de surveillance micro-météorologique des lignes de transmission dans les projets photovoltaïques et d’intégration au réseau

Introduction : évolution de la surveillance micro-météorologique de la simple acquisition de données vers un hub décisionnel

Dans le contexte de l’accélération de la construction des nouveaux systèmes électriques, le couplage entre les tableaux photovoltaïques et les lignes de transmission se renforce continuellement. Les paramètres micro-météorologiques sont passés de simples « données environnementales de référence » à des variables décisionnelles centrales pour l’exploitation et la maintenance intelligentes des centrales. Pour les intégrateurs de systèmes et les contractants EPC, la valeur des systèmes de surveillance micro-météorologique des lignes de transmission ne réside pas seulement dans la précision des données ponctuelles, mais aussi dans leur capacité à servir de nœuds de perception de bord pour une intégration profonde avec les systèmes SCADA, EMS et plateformes O&M intelligentes de niveau supérieur.

Fort de plus de dix ans d’accumulation de projets dans la surveillance environnementale industrielle, NiuBoL a développé une solution complète de surveillance micro-météorologique couvrant la couche capteur, la couche communication et la couche plateforme, adaptée aux scénarios typiques tels que les centrales photovoltaïques au sol, les projets distribués en montagne et les couloirs de lignes haute tension. Cet article explique systématiquement, du point de vue technique des intégrateurs de systèmes, la logique de sélection d’ingénierie, les points essentiels de conception de l’architecture de communication et les pratiques d’intégration de projets typiques.

Scénarios d’application principaux : boucle technique fermée de la perception environnementale à la protection active

Évaluation dynamique de la charge éolienne des tableaux photovoltaïques et contrôle en lien avec les onduleurs

Les défaillances des systèmes de support photovoltaïque dues au vent sont un risque fréquent dans l’exploitation et la maintenance des centrales. Les données traditionnelles de vitesse du vent basées sur les prévisions macro des services météorologiques ont généralement une résolution spatiale insuffisante par rapport aux besoins du projet et ne capturent pas les caractéristiques locales des rafales dans les tableaux.

Voie technique de mise en œuvre :
   - Anémomètres ultrasoniques déployés aux emplacements représentatifs des tableaux, fréquence d’échantillonnage ≥ 1 Hz, sortie en temps réel de la vitesse instantanée, des pics de rafales et des vecteurs de direction du vent
   - Données transmises à la passerelle de calcul de bord via protocole RS-485/Modbus RTU ; algorithmes locaux traitent les données pour générer des niveaux d’alerte de charge éolienne
   - La passerelle communique avec le système SCADA des onduleurs via IEC 61850 ou MQTT, déclenchant la logique de déclassement protecteur ou d’arrêt prédéfinie
   - Seuils d’alerte configurés dynamiquement selon la vitesse de vent de conception structurelle (généralement 25 m/s–40 m/s) pour une réponse graduée

Cette solution transforme la réponse d’urgence passive en contrôle préventif proactif, réduisant fortement le risque de dommages structurels en conditions de vent extrême.

Optimisation de la gestion thermique au niveau module et garantie d’efficacité de production

Le coefficient de température de puissance des modules photovoltaïques est généralement de –0,3 %/℃ à –0,5 %/℃ ; des températures élevées prolongées entraînent directement une perte de revenus de production. Plus critique encore, les effets locaux de points chauds peuvent provoquer une dégradation permanente des modules.

Points clés de la solution d’intégration :
   - La station micro-météorologique intègre des capteurs de température du dos des modules (PT100 ou thermocouple) pour former un modèle d’évaluation thermique multidimensionnel avec les données d’irradiance et de température ambiante
   - Les données alimentent le système EMS de la centrale, combinées aux données de fonctionnement des onduleurs, pour établir des courbes de corrélation température des modules–efficacité de production
   - Lorsque la température des modules dépasse le seuil prédéfini (ex. 75 ℃), le système déclenche automatiquement le démarrage/arrêt de ventilateurs de refroidissement ou l’ajustement du point de fonctionnement des chaînes pour un contrôle thermique raffiné

Identification précoce des catastrophes de givrage et alerte de sécurité structurelle

Dans les régions de haute altitude et froides, les charges de givrage sur les lignes de transmission et les supports photovoltaïques constituent un défi majeur pour l’exploitation hivernale. Une épaisseur de givre dépassant les valeurs de conception peut provoquer directement la rupture de conducteurs, l’effondrement de supports et d’autres accidents graves.

Combinaison technologique de surveillance :
   - Paramètres météorologiques : température ambiante (±0,2 ℃ précision), humidité relative (±2 % RH précision), identification du type de précipitation (capteur pluie/neige)
   - Grandeurs physiques : capteurs de tension surveillent les variations de tension des conducteurs ; capteurs d’inclinaison surveillent les angles de déviation des chaînes d’isolateurs
   - Algorithme de fusion : modèle de croissance du givre basé sur les conditions météorologiques et les paramètres mécaniques pour l’estimation indirecte et la prédiction de tendance de l’épaisseur de givre

Lorsque le système détermine que le risque de givrage atteint le niveau d’alerte jaune, il pousse automatiquement une notification vers la plateforme de gestion O&M, incitant à lancer des opérations de dégivrage DC ou mécanique.

Surveillance du champ électrique orageux et liaison sécurité du personnel

Dans certains scénarios d’application haut de gamme, des compteurs de champ électrique atmosphérique sont intégrés pour surveiller l’activité orageuse localisée. Lorsque l’intensité du champ électrique dépasse 2 kV/m, le système déclenche une alerte orage, se liant aux systèmes de contrôle d’accès et de diffusion de la centrale pour suspendre de force les travaux en hauteur en extérieur et garantir la sécurité du personnel O&M.

Dimensions clés de sélection et comparaison des spécifications techniques des stations micro-météorologiques de lignes de transmission

Couche capteur : équilibre entre précision, fiabilité et coût de maintenance

Comparaison des voies technologiques de mesure de vitesse et direction du vent

Recommandation d’ingénierie : les projets photovoltaïques et de transmission doivent privilégier les anémomètres ultrasoniques. Leur absence de pièces mobiles s’adapte bien aux environnements difficiles (haute altitude, brouillard salin, poussière), et les coûts de maintenance sur le cycle de vie sont nettement inférieurs aux solutions mécaniques.

Points de sélection des capteurs de température et humidité

- Plage de mesure de température doit couvrir –40 ℃ à +80 ℃ pour répondre aux conditions extrêmes froides et chaudes
   - Les capteurs d’humidité doivent disposer d’une fonction de chauffage/dégivrage automatique pour éviter les erreurs dues à la condensation en environnement très humide
   - Préférer les sondes intégrées avec bouclier anti-rayonnement pour éviter les erreurs de mesure de température induites par le rayonnement solaire

Architecture de communication : conception de la pile protocolaire du bus de terrain à la plateforme cloud

La conception de la communication des systèmes de surveillance micro-météorologique doit équilibrer performance temps réel, fiabilité et compatibilité. L’architecture typique comprend trois couches :

Communication couche appareil (capteur vers passerelle)

- Modbus RTU sur RS-485 : solution bus de terrain industriel la plus mature, distance de transmission jusqu’à 1200 m, supporte connexion en chaîne multi-appareils
   - SDI-12 : interface numérique adaptée à la surveillance multi-paramètres sol/hydrologie, très faible consommation, idéale pour scénarios alimentés par solaire
   - Analogique 4–20 mA : méthode de communication de secours assurant la continuité des paramètres clés en cas de défaillance de la communication numérique

Communication couche bord (passerelle vers plateforme)

- IEC 61850 : protocole standard des systèmes électriques, adapté à l’intégration transparente avec les systèmes d’automatisation de poste
   - MQTT sur 4G/LoRa : protocole IoT léger supportant une transmission fiable en faible bande passante
   - OPC UA : protocole d’interopérabilité multi-plateforme orienté Industrie 4.0, adapté aux scénarios d’intégration complexes multi-fournisseurs

Connexion couche plateforme

- Supporte la poussée de données via API RESTful, facilitant l’intégration avec des plateformes tierces de gestion O&M et systèmes jumeaux numériques
   - Fournit des interfaces d’export de données historiques au format JSON/XML pour répondre aux besoins d’audit d’ingénierie et d’analyse scientifique

Alimentation et installation : contraintes de mise en œuvre sur site d’ingénierie

Solutions d’alimentation

- Alimentation autonome solaire + batterie : adaptée aux points de surveillance de lignes de transmission éloignés sans accès réseau ; calcul local de l’irradiation et de la consommation de l’équipement pour garantir une redondance en cas de pluie continue
   - Alimentation par réseau : fiabilité maximale ; nécessite protection contre les surtensions foudre et configuration d’alimentation sans interruption (UPS)

Spécifications d’installation mécanique

- Hauteur d’installation de l’anémomètre généralement 10 m (norme OMM) ; assurer l’absence d’obstacles dans un rayon de 10× hauteur d’installation
   - Matériau du support : acier galvanisé à chaud ou acier inoxydable 304
   - Indice de protection de l’enceinte ≥ IP65, avec dissipation thermique active, adapté à la plage de température étendue –30 ℃ à +60 ℃

Pratique d’intégration de projets : points douloureux typiques de mise en service et solutions

Problèmes de compatibilité multi-protocoles

Description du phénomène : coexistence de multiples protocoles (Modbus RTU, IEC 61850, propriétaires) sur site rendant l’agrégation des données difficile.
   Solution : déployer des passerelles de bord multi-protocoles (ex. série NiuBoL NB-IoT Gateway) avec moteur de conversion de protocole intégré pour mapper uniformément les données de différents protocoles vers un format standard MQTT ou OPC UA, réduisant la complexité du développement de la plateforme supérieure.

Sauts de données causés par interférences électromagnétiques

Description du phénomène : environnement électromagnétique fort autour des lignes haute tension provoque des interférences sur les signaux des capteurs, se manifestant par des sauts périodiques dans les données de vitesse du vent/température.

Solution :
   - Utiliser des câbles torsadés blindés pour les capteurs, mise à la terre unilatérale de la tresse blindée
   - Installer une résistance de terminaison 120 Ω en extrémité du bus RS-485 pour supprimer les réflexions de signal
   - Ajouter des isolateurs de signal sur les canaux analogiques critiques pour réaliser l’isolation des boucles de masse

Stabilité à long terme en environnements extrêmes

Description du phénomène : fort rayonnement UV et grande variation diurne de température en haute altitude provoquent le vieillissement de la coque et la défaillance des joints.

Solution :
   - Utiliser des coques en polycarbonate modifié résistant aux UV ou en alliage d’aluminium avec revêtement fluorocarboné
   - Sélectionner des connecteurs étanches de grade aéronautique (IP67 ou supérieur)
   - Adopter un double joint torique aux positions critiques avec tests périodiques d’étanchéité

La gamme de produits de surveillance micro-météorologique NiuBoL couvre tout le spectre, des stations environnementales standard aux dispositifs dédiés haute tension, supportant une personnalisation profonde des protocoles de communication, des schémas d’alimentation et des structures d’installation. Notre équipe de support technique fournit aux intégrateurs un accompagnement complet du processus d’ingénierie, de la conception de solution à la mise en service des équipements jusqu’à l’intégration plateforme, permettant une livraison efficace des projets.

FAQ :

Q1 : Comment intégrer les données de surveillance micro-météorologique avec les systèmes SCADA existants des centrales photovoltaïques ?
   La solution standard accède au processeur frontal SCADA via Modbus TCP/IP ou IEC 61850 et mappe les données dans la base de données temps réel SCADA. NiuBoL supporte l’enregistrement rapide des appareils et la liaison de variables pour les principales plateformes SCADA (ex. KingSCADA, ForceControl, Wonderware).

Q2 : Quelle est la limite supérieure de mesure des anémomètres ultrasoniques en conditions de vent fort ?
   Les modèles conventionnels peuvent mesurer jusqu’à 60 m/s (équivalent échelle Beaufort 17 super typhon), couvrant la plupart des scénarios d’application sauf les zones de vents extrêmes.

Q3 : Quels protocoles d’accès aux plateformes cloud le système supporte-t-il ?
   Support natif MQTT v3.1/v5.0, HTTP et autres piles protocoles cloud mainstream. Des passerelles de conversion de protocole sont disponibles pour les plateformes cloud privées.

Q4 : Comment plusieurs stations micro-météorologiques forment-elles un réseau de surveillance régional ?
   L’agrégation de données multi-sites se fait via réseau ad-hoc LoRa ou 4G ; une seule passerelle peut gérer 32+ nœuds de surveillance. Le réseau supporte les topologies hybrides étoile, chaîne et maillage pour s’adapter aux exigences de couverture de communication en terrain complexe.

Q5 : Cycle de maintenance recommandé en environnements très poussiéreux comme le désert de Gobi ?
   Anémomètres ultrasoniques : nettoyage de surface trimestriel, avec vérification des dépôts sur les sondes ultrasoniques ; capteurs température & humidité : remplacement du coton filtre anti-poussière tous les six mois. Le système supporte le diagnostic à distance de l’état des capteurs et l’ajustement dynamique des plans de maintenance selon l’indice de pollution.

Q6 : Peut-on fournir des documents de spécifications techniques et preuves de performance lors des appels d’offres ?
   Oui. Des modèles de documents d’appel d’offres conformes aux spécifications techniques peuvent être fournis, incluant tableaux de réponse détaillés des paramètres techniques, rapports d’essais de type et certificats ISO 9001. Pour les projets à l’international, déclarations de conformité ROHS et documents de certification CE sont disponibles.

Résumé

La réalisation de valeur des systèmes de surveillance micro-météorologique des lignes de transmission dépend d’une synergie technique complète, de la précision des capteurs à la fiabilité de la communication jusqu’à l’intelligence de la plateforme. Pour les intégrateurs de systèmes, choisir des fournisseurs d’équipements capables de personnalisation profonde et dotés d’une expérience avérée en ingénierie est la décision clé pour garantir l’avancement technique et la fiabilité de livraison des projets.

NiuBoL s’engage à servir d’extension technique de nos partenaires, en réduisant l’incertitude technique et le risque de mise en œuvre grâce à une architecture matérielle modulaire, des interfaces logicielles ouvertes et des services d’ingénierie standardisés. Dans le contexte de la montée en intelligence des nouveaux systèmes électriques, la surveillance micro-météorologique évolue d’un outil de monitoring auxiliaire vers une infrastructure centrale. Nous sommes impatients de travailler ensemble avec les partenaires de l’industrie pour faire progresser la technologie et améliorer les normes.
