Système de bouées de surveillance de la qualité de l'eau à petite échelle : solution de surveillance en ligne in situ des eaux de surface NiuBoL

Valeur Technique Fondamentale de la Petite Bouée de Surveillance de la Qualité de l'Eau

Dans les systèmes de gestion des rivières et des lacs, la conformité de la qualité environnementale des eaux de surface, la régulation des eaux usées d'aquaculture et les projets de traitement des masses d'eau noires et malodorantes, la petite bouée de surveillance de la qualité de l'eau sert de nœud de perception distribué, permettant une surveillance in-situ continue de multiples éléments tels que le pH, la conductivité, l'oxygène dissous, la turbidité, la chlorophylle, les algues bleu-vert, le DCO UV et l'azote ammoniacal. Par rapport aux stations de surveillance fixes, sa conception combinant support de bouée et alimentation solaire s'adapte au déploiement dans des zones sans alimentation secteur et des masses d'eau reculées, avec un poids net de seulement 35 kg et une installation modulaire réduisant les difficultés d'ingénierie.

Le système de bouée NiuBoL est conforme aux normes HJ 915-2017 « Spécifications techniques pour la surveillance automatique des eaux de surface », SL/T 180-2018, et d'autres standards. Il adopte une technologie de capteurs composites optiques et électrochimiques, avec des contrôleurs à faible consommation garantissant un fonctionnement continu pendant ≥10 jours dans des conditions nuageuses et pluvieuses. Les données sont transmises aux plateformes cloud via 4G/LoRa/NB-IoT, prenant en charge la communication bidirectionnelle, les mises à jour OTA et les diagnostics à distance, aidant les intégrateurs à construire un système en boucle fermée de « surveillance-alerte-traçabilité-gouvernance ».

Principaux Scénarios d'Application et Adaptation de Projet de la Petite Bouée de Surveillance de la Qualité de l'Eau

Surveillance des Eaux de Surface et Protection des Sources d'Eau Potable

Adaptée à la surveillance continue in-situ dans les rivières, lacs, réservoirs, parcs zones humides et autres masses d'eau. Les bouées sont déployées sur des sections clés ou en amont des points de captage d'eau, collectant des paramètres de qualité de l'eau en temps réel et soutenant la liaison avec les stations hydrologiques et les radars de niveau d'eau pour former un réseau de surveillance composite qualité-quantité de l'eau.

Cas d'Ingénierie : Dans des projets similaires dans la zone de l'estuaire de la rivière des Perles, les bouées multiparamètres intègrent des capteurs pour le phosphate, l'azote ammoniacal, le DCO, la chlorophylle, etc., transmettant via Beidou/4G pour l'évaluation dynamique de la qualité de l'eau régionale et la traçabilité de la pollution ; dans la surveillance des affluents des bassins des rivières Huaihe et Haihe, le système de bouée aide à la prévention et au contrôle de la pollution diffuse, avec des données accessibles aux plateformes provinciales soutenant l'évaluation du système des chefs de rivière.

Gestion de Précision en Aquaculture

Pour les étangs, les cages en filet et les fermes aquacoles marines, surveillez les indicateurs clés tels que le pH, l'oxygène dissous, l'azote ammoniacal, la turbidité et la chlorophylle pour prévenir l'hypoxie, l'eutrophisation et les épidémies de maladies. Le système peut être relié à des aérateurs et à des contrôleurs de machines d'alimentation pour une régulation automatisée.

Applications Pratiques : Dans les zones d'élevage dense de crevettes et de crabes du sud de la Chine, des petites bouées similaires sont déployées au centre des étangs à poissons, avec une conception à alimentation solaire et faible consommation supportant un fonctionnement de longue durée sans surveillance. L'analyse des données sur le cloud guide le changement d'eau et la médication, réduisant la mortalité ; dans des projets d'aquaculture en haute altitude au Népal, des capteurs liés à NiuBoL ont été utilisés pour la surveillance composite hydrologique et agricole, améliorant la stabilité de la qualité de l'eau.

Traitement des Eaux Usées et Régulation des Rejets d'Eaux de Sortie

Déployé aux points de sortie des usines de traitement des eaux usées, aux effluents de zones humides construites ou aux fossés de drainage des parcs industriels pour surveiller le DCO, l'azote ammoniacal, le phosphore total, etc., soutenant les alertes de conformité des émissions. La conception anti-interférence de la bouée (sondes installées séparément) garantit la fiabilité des données.

Intégration Typique : Dans le traitement des masses d'eau noires et malodorantes urbaines et les projets de zones humides construites, le système de bouée complète les stations fixes, fournissant un retour de données en temps réel sur l'efficacité du traitement ; dans la surveillance des eaux de sortie des parcs industriels, il accède aux systèmes de gestion environnementale des entreprises pour des alarmes de dépassement de limite et une traçabilité automatiques.

Autres Scénarios Étendus

Surveillance des masses d'eau paysagères des rivières intérieures urbaines, évaluation des projets de compensation écologique, protection de la biodiversité des parcs de zones humides, etc. L'équipement possède une forte adaptabilité environnementale et convient à un déploiement rapide dans les masses d'eau de petite et moyenne taille.

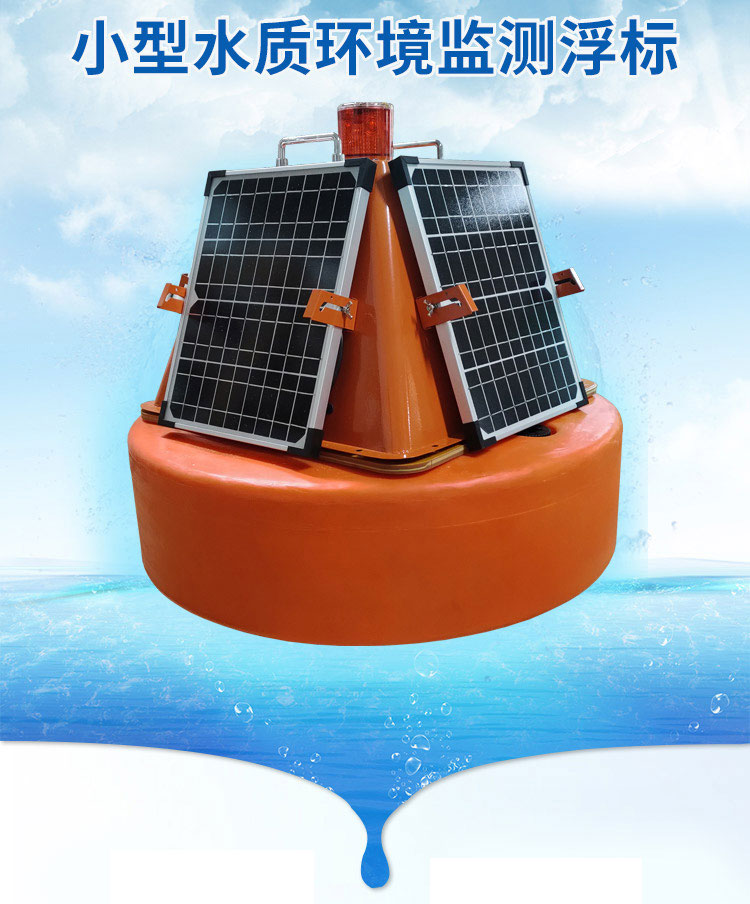

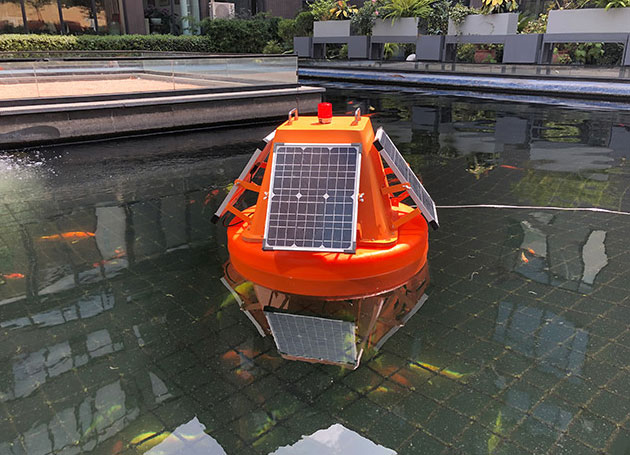

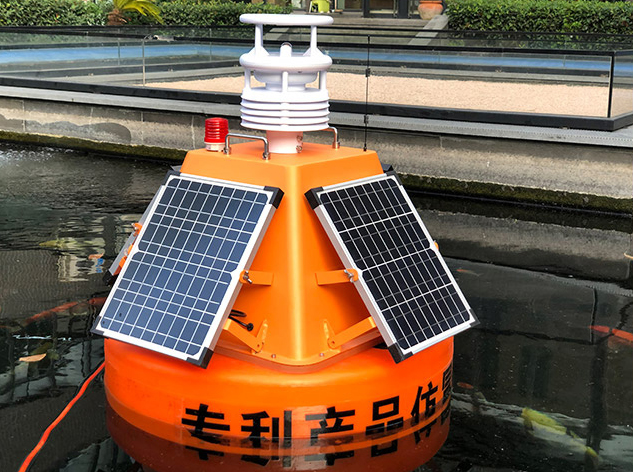

Composition et Caractéristiques Techniques du Système de Petite Bouée de Surveillance de la Qualité de l'Eau

• Corps de la Bouée : 0,6 m × 0,6 m × 0,7 m, matériau élastique de haut poids moléculaire, basé sur le principe du culbuto avec centre de gravité abaissé, anti-basculement, anti-collision, anti-corrosion.

• Capacité de Charge : Jusqu'à 6 sondes (diamètre ≤75 mm, longueur ≤400 mm), interfaces plug-and-play rapides pour une maintenance et un remplacement de paramètres faciles.

• Système d'Alimentation : Batterie 42 Ah + panneau solaire 72 W, sortie DC 12 V, conception basse consommation (veille de l'hôte < 0,5 W), autonomie par temps nuageux/pluvieux ≥10 jours.

• Protection et Positionnement : Protection des capteurs IP68, feu de signalisation intégré pour le positionnement nocturne.

• Transmission de Données : Module 4G/LoRa intégré, prend en charge MQTT sur TCP, Modbus RTU, compatible avec Alibaba Cloud IoT et d'autres plateformes IoT supportant MQTT.

Considérations de Sélection et d'Intégration pour la Petite Bouée de Surveillance de la Qualité de l'Eau

Guide de Sélection

• Configuration des Paramètres : Type de base (pH, oxygène dissous, conductivité électrique, turbidité) ; type optimisé pour l'aquaculture (ajout de chlorophylle, algues bleu-vert) ; type traitement des eaux usées (ajout de DCO UV, azote ammoniacal).

• Mode de Communication : Point unique distant → 4G/MQTT ; déploiement en cluster → passerelle LoRaWAN ; haute fiabilité → sauvegarde par message court Beidou.

• Besoins d'Extension : Nécessité d'une liaison avec actionneur → réserver des interfaces DI/DO ; besoin de surveillance de profil → mécanisme de levage en option.

• Adaptation Environnementale : Eau à haute salinité → sélectionner des sondes en alliage de titane/Téflon ; zones à basse température → ajouter un module de chauffage.

NiuBoL fournit des services de personnalisation de paramètres et d'adaptation de protocoles pour assurer la correspondance avec les automates/SCADA du projet.

Considérations d'Intégration

1. Sélection du Site de Déploiement : Flux d'eau calme, pas de trafic fluvial fréquent ; éviter les interférences en amont des sorties d'eaux usées ; système d'ancrage fixe, longueur de chaîne ajustée selon la profondeur de l'eau.

2. Installation des Capteurs : Sondes immergées verticalement, espacement ≥300 mm pour éviter les interférences croisées ; connecteurs plug-and-play rapides assurant l'étanchéité.

3. Débogage de l'Alimentation : Panneau solaire incliné de 30 à 45° face au sud ; vérification de la capacité de la batterie, configuration de la protection contre les batteries faibles.

4. Couplage de Protocoles : Table de registres Modbus standardisée, prend en charge la lecture par lots de multiples paramètres ; spécification de sujet MQTT (ID dispositif/paramètre), cryptage TLS.

5. Sécurité des Données : L'accès à la plateforme cloud prend en charge l'authentification par certificat de dispositif ; stockage local des données ≥1 an, mise en cache automatique lors de la déconnexion.

6. Stratégie de Maintenance : Nettoyer les sondes trimestriellement, remplacer la membrane d'oxygène dissous/étalonner ; prend en charge l'autodiagnostic à distance et les mises à jour du micrologiciel, réduisant la fréquence des interventions sur site.
