Principe de fonctionnement, rôle et analyse technique des capteurs de pluie

Capteurs de pluie NiuBoL : principe de fonctionnement, rôle et comparaison technique

I. Définition et rôle essentiel des capteurs de pluie

1. Définition

Un capteur de pluie est un instrument de précision qui convertit les précipitations naturelles en signaux électriques reconnaissables et transmissibles. Il constitue un composant central des stations météorologiques automatiques et des systèmes de surveillance hydrologique.

2. Rôle essentiel

Le rôle des capteurs de pluie va bien au-delà de la simple mesure : ils constituent un soutien critique en données dans la société moderne :

• Prévention des catastrophes et alerte précoce : Surveillance en temps réel de l’intensité et du cumul des précipitations, fournissant des données précises et rapides pour les systèmes d’alerte aux inondations, crues soudaines et engorgements urbains.

• Gestion des ressources en eau : Apporte une base scientifique pour la planification des réservoirs, la gestion des bassins versants et la recharge des nappes phréatiques, optimisant l’allocation et l’utilisation des ressources hydriques.

• Météorologie et recherche climatique : Fournit des données pluviométriques à long terme pour l’analyse des modèles climatiques, l’amélioration de la précision des prévisions météo et les études sur le changement climatique.

• Agriculture de précision :

• Améliore l’efficacité de l’irrigation : permet aux agriculteurs de connaître précisément les précipitations naturelles, évitant le sur- ou sous-arrosage, économisant eau et énergie.

• Guide les activités agricoles : aide à choisir les variétés adaptées aux régimes pluviométriques locaux et à déterminer les meilleurs moments pour planter et fertiliser, augmentant ainsi les rendements.

• Réduit les risques d’inondation : alerte précoce sur les fortes pluies localisées pour guider le drainage et les mesures de protection.

II. Principes de fonctionnement et analyse structurelle des principaux capteurs de pluie

Avec l’évolution technologique, les types de capteurs de pluie se sont diversifiés. Actuellement, les deux grandes catégories dominantes sont le pluviomètre à augets basculants (mécanique) et le pluviomètre piézoélectrique (électronique/optique).

1. Pluviomètre à augets basculants (exemple NBL-W-RS)

Le pluviomètre à augets basculants est un capteur classique basé sur la mesure volumétrique mécanique ; il reste aujourd’hui l’appareil de mesure des précipitations le plus répandu.

Structure & principe :

• Collecte & guidage : L’eau de pluie entre par l’orifice de réception (ex. diamètre Φ200 ± 0,6 mm) dans le cylindre supérieur (entonnoir).

• Cœur de mesure : L’eau s’écoule dans un auget basculant de fabrication précise, divisé par une cloison centrale en deux compartiments triangulaires de volume égal, formant une structure mécanique bistable.

• Signal d’impulsion : Quand un compartiment atteint le volume prédéfini (correspondant à 0,2 mm ou 0,5 mm de précipitation), l’auget perd l’équilibre sous l’effet de la gravité, bascule rapidement, se vide et l’autre compartiment commence à recevoir l’eau.

• Émission du signal : Au moment du basculement, l’aimant fixé sur la paroi latérale de l’auget passe devant le contact Reed, le fermant brièvement et émettant un signal d’impulsion.

• Calcul des données : L’enregistreur compte les impulsions ; la précipitation totale est calculée avec précision en cumulant les impulsions.

Caractéristiques techniques du NBL-W-RS :

• Résolution : 0,2 mm

• Précision : ±4 % (test statique)

• Avantages : technologie mature, structure simple, fonctionnement stable, entretien facile, prix modéré

• Inconvénients : nécessite une installation parfaitement horizontale ; légère erreur de débordement possible lors de très fortes intensités

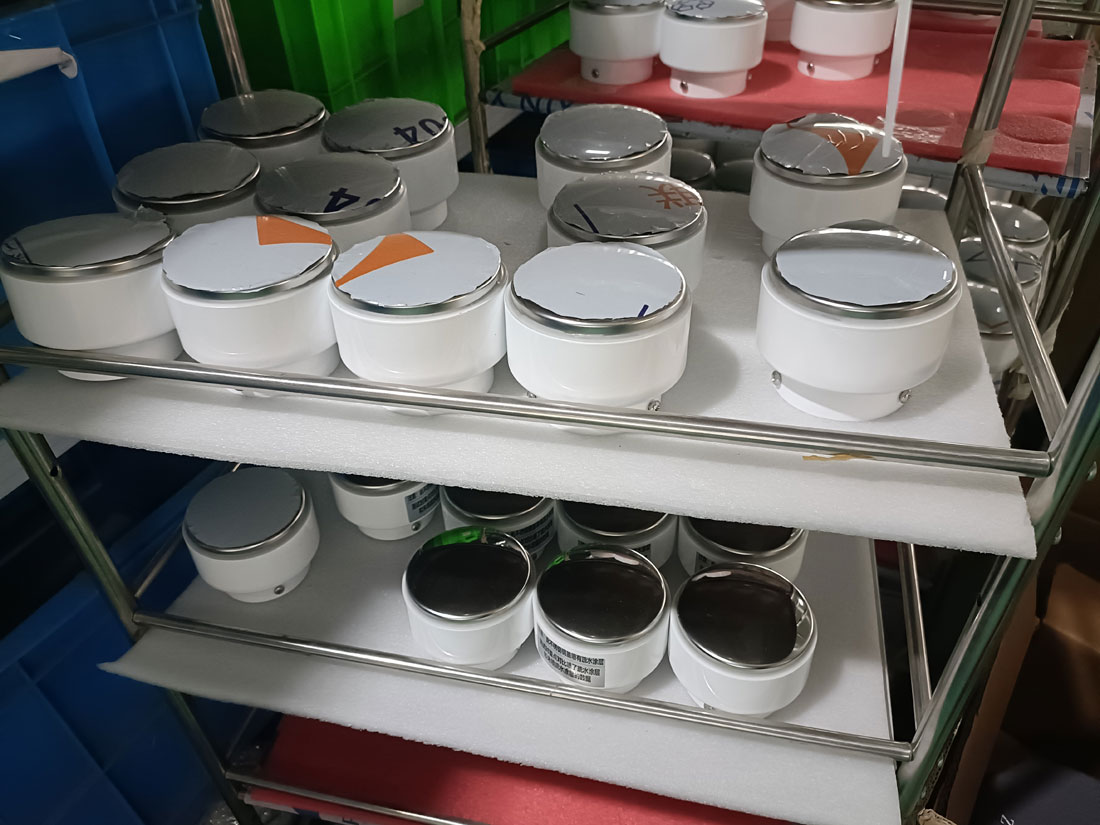

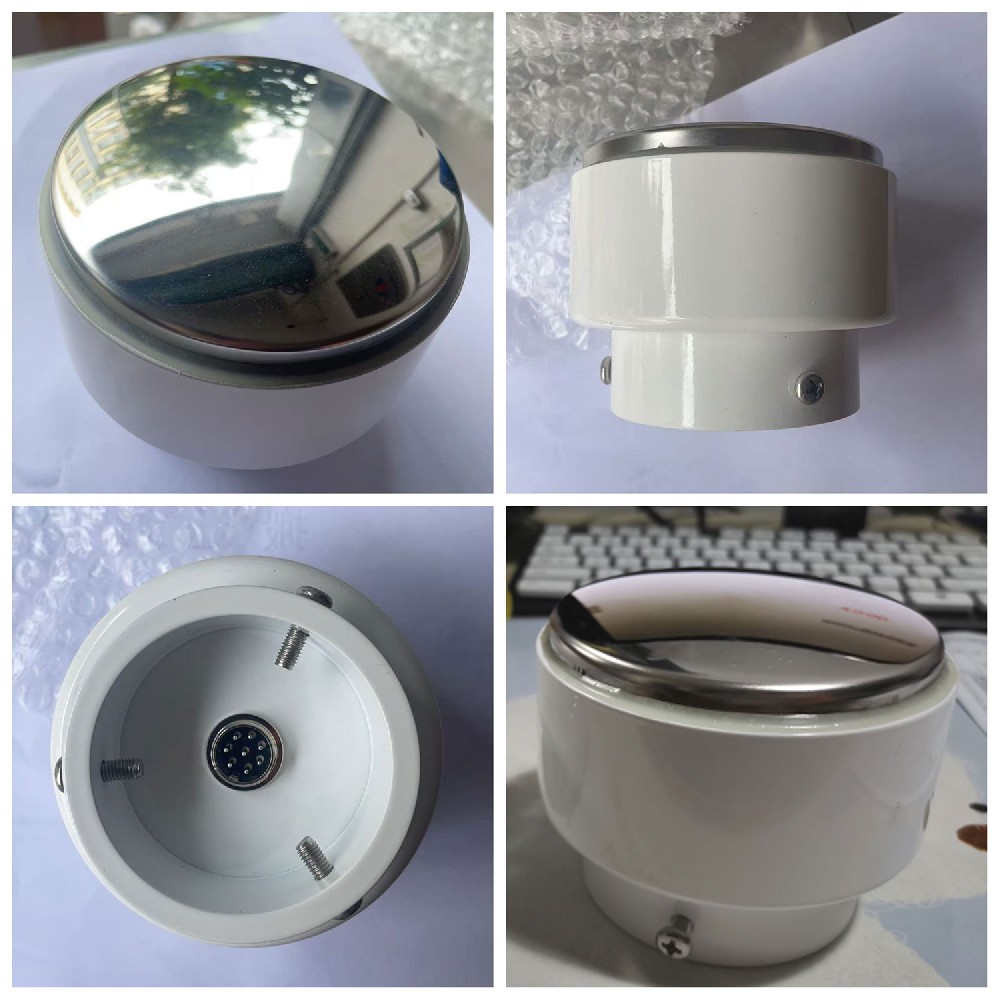

2. Pluviomètre piézoélectrique (exemple NBL-W-PRS)

Le pluviomètre piézoélectrique est un capteur de nouvelle génération basé sur la mesure de l’énergie cinétique électronique ; il représente la tendance vers la haute précision et le zéro entretien.

Structure & principe :

• Détection cinétique : La surface du capteur intègre une céramique piézoélectrique ou d’autres capteurs d’impact haute précision.

• Impact des gouttes : Les gouttes tombent à vitesse terminale et frappent la plaque de détection.

• Conversion du signal : L’énergie cinétique de l’impact est captée par l’élément piézoélectrique et convertie en signal électrique. À partir de la formule d’impulsion P = m×v, la force d’impact permet de déduire la masse et le diamètre de chaque goutte.

• Calcul des données : Un processeur haute performance intégré (ex. 32 bits industriel) effectue en temps réel la reconnaissance, le comptage et l’intégration de tous les signaux cinétiques, obtenant finalement la quantité, l’intensité et la distribution de taille des gouttes.

Caractéristiques techniques du NBL-W-PRS :

• Résolution : 0,01 mm (supérieure)

• Plage de mesure : intensité 0–8 mm/min

• Avantages :

• Haute précision et sensibilité : détecte chaque goutte individuellement

• Sans entretien : forme incurvée avec revêtement anti-adhérence, auto-nettoyage

• Installation facile : pas d’exigence de niveau strict

• Grande durabilité : aucune pièce mobile, durée de vie prolongée

• Inconvénient : prix généralement plus élevé que le type à augets

III. Installation et entretien du pluviomètre à augets NBL-W-RS

1. Étapes clés d’installation

• Choix de l’emplacement : Zone dégagée, sans obstacle élevé bloquant l’orifice de réception.

• Mise à niveau précise : Utiliser les trois vis de réglage du socle jusqu’à ce que la bulle soit parfaitement centrée — toute inclinaison entraîne un déséquilibre de basculement et affecte la précision.

• Fixation et montage : Assembler et fixer le capteur, serrer les vis d’expansion.

• Vérification initiale : Après installation, couper le collier nylon de l’entonnoir. Injecter 60–70 mm d’eau pour comparaison et vérifier que la lecture de l’enregistreur correspond au volume injecté.

2. Entretien et précautions

• Nettoyage régulier : au moins une fois par trimestre, retirer poussière, feuilles, sédiments, insectes de l’orifice, de l’entonnoir et du filtre.

• Protection de l’auget : lors du nettoyage de la paroi intérieure, rincer uniquement à l’eau claire ou détergent dilué — jamais essuyer avec les doigts ou un chiffon pour éviter traces d’huile ou rayures altérant les caractéristiques de surface.

• Protection hivernale : pendant les périodes de gel, arrêter l’utilisation et stocker à l’intérieur pour éviter les dommages par le verglas.

IV. Pannes courantes et dépannage (type à augets)

FAQ

1. Quelle est la principale différence entre un pluviomètre à augets et un pluviomètre piézoélectrique ?
R : Le type à augets utilise la mesure volumétrique mécanique (comptage d’impulsions) et nécessite une mise à niveau ; le piézoélectrique utilise la détection de l’énergie cinétique des gouttes (calcul électronique), sans mise à niveau, avec une résolution supérieure mais un coût plus élevé.

2. Pourquoi le NBL-W-PRS piézoélectrique n’exige-t-il pas de mise à niveau physique ?
R : Il calcule les précipitations en mesurant l’énergie cinétique des gouttes frappant la plaque verticalement. La force d’impact est indépendante de l’angle (ou corrigée par logiciel), donc aucune installation horizontale stricte n’est nécessaire.

3. Que signifient les résolutions 0,2 mm et 0,01 mm ?
R : Plus la résolution est fine, plus la précision est élevée. 0,2 mm = un signal toutes les 0,2 mm de pluie ; 0,01 mm = détection jusqu’à 0,01 mm.

4. Un pluviomètre à augets peut-il mesurer la neige ?
R : Les modèles standards ne mesurent pas la neige solide. Il faut un dispositif de chauffage ou un pluviomètre à pesée dédié qui fait fondre la neige avant mesure.

5. Pourquoi faut-il couper le collier nylon de l’entonnoir lors de l’installation du NBL-W-RS ?
R : Le collier fixe l’auget pendant le transport pour éviter les dommages par vibrations. S’il n’est pas coupé, l’auget ne peut pas basculer librement et le capteur est inopérant.

6. Comment protéger le capteur de la foudre en plein champ ?
R : Installer des parasurtenseurs sur les lignes d’alimentation et de signal, et mettre à la terre de manière fiable le boîtier et le mât.

7. Comment les données sont-elles transmises au centre de surveillance ?
R : Via l’enregistreur intégré et le module de communication — généralement RS485 localement ou GPRS/4G sans fil vers une plateforme cloud ou un centre hydrologique.

8. Le capteur fonctionne-t-il à basse température ?
R : Le NBL-W-PRS fonctionne de -40 à 80 °C avec excellente résistance au froid. Les modèles à augets généralement de 0 à 50 °C.

9. Que signifie l’intensité 0–4 mm/min ?
R : Plage de mesure précise. 4 mm/min correspond à une pluie torrentielle, indiquant la capacité à mesurer des pluies très intenses.

10. À quoi sert la forme incurvée des pluviomètres piézoélectriques ?
R : La forme incurvée et le revêtement anti-adhérence minimisent l’accumulation de gouttes et de saleté, permettant un auto-nettoyage par la pluie et réduisant fortement l’entretien.

11. Quelles certifications possède NiuBoL ?
CE, ISO9001, RoHS et certificats nationaux d’étalonnage météorologique reconnus.

Conclusion

Les capteurs de pluie NiuBoL offrent, grâce à des approches techniques variées, des solutions de surveillance des précipitations efficaces et précises pour la météorologie, l’hydrologie et l’agriculture.

NBL-W-RS à augets basculants : stabilité mature et excellent rapport qualité-prix, idéal pour les réseaux de surveillance fiables à long terme.

NBL-W-PRS piézoélectrique : sans entretien, haute résolution, pas de mise à niveau, parfait pour les environnements difficiles exigeant une précision extrême ou un entretien minimal.

Quel que soit le type, les capteurs de pluie numérisent et visualisent les précipitations — un élément critique — fournissant une base de données solide pour répondre efficacement au changement climatique et utiliser rationnellement les ressources en eau.

Êtes-vous actuellement plus intéressé par le modèle à augets (NBL-W-RS) ou le modèle piézoélectrique (NBL-W-PRS) ? Je peux vous fournir un tableau de comparaison détaillé pour vous aider à faire le meilleur choix.
