Station de surveillance du débit Doppler NiuBoL : guide complet des spécifications d'installation et de la prévention des pannes

Le Cœur de la Gestion Intelligente de l’Eau : Logique Technique du Suivi de Débit par Effet Doppler

Dans la gestion moderne de l’eau et le suivi des rejets industriels, la précision des données de débit constitue la base de toute prise de décision. Contrairement aux débitmètres mécaniques traditionnels, le débitmètre Doppler NiuBoL utilise l’effet Doppler en physique pour effectuer la mesure.

Lorsque la source d’onde ultrasonore et l’observateur (capteur et impuretés/bulles dans l’eau) présentent un mouvement relatif, la fréquence reçue change. En mesurant ce décalage de fréquence, le système peut calculer avec précision la vitesse instantanée du fluide. Combiné à un capteur de pression haute précision intégré pour le suivi du niveau d’eau et à la modélisation de la géométrie de la section du cours d’eau, le système convertit en temps réel en débit instantané et en débit cumulé.

Cette méthode de mesure électronique (sans contact pour les parties mobiles) présente des avantages significatifs : absence d’usure mécanique, faible vitesse de démarrage, large plage de mesure, ce qui en fait aujourd’hui la solution privilégiée pour le suivi des canaux ouverts, des rivières et des conduites non pleines.

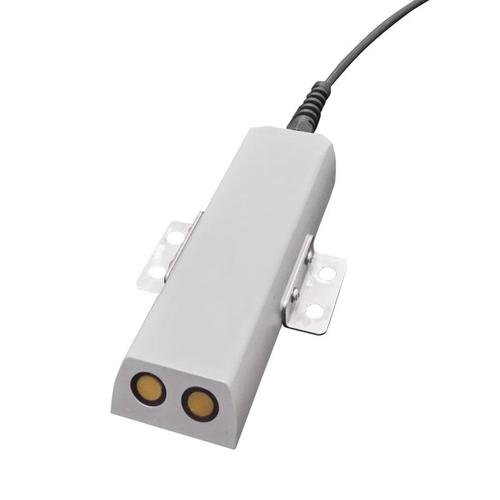

Caractéristiques Fonctionnelles et Paramètres Principaux du Débitmètre Doppler NiuBoL

En tant qu’équipement de surveillance haute performance, NiuBoL a pleinement pris en compte dans sa conception les exigences sévères d’une immersion prolongée en milieu extérieur et d’environnements fluides complexes.

1. Conception Industrielle et Grande Fiabilité
   Le boîtier de l’appareil est fabriqué en plastique technique ABS haute résistance, non seulement robuste et résistant aux chocs, mais également doté d’une excellente stabilité chimique, résistant efficacement à la corrosion de divers types d’eau. La conception entièrement électronique sans pièces mobiles mécaniques élimine les erreurs de mesure dues au vieillissement mécanique ou au blocage par sédiments, garantissant une stabilité et une fiabilité à long terme.

2. Surveillance Multi-Paramètres
   Pas seulement le débit : le système NiuBoL est un terminal intégré de perception hydrologique :
   Suivi de la Vitesse : Plage jusqu’à 0,03~5 m/s, précision jusqu’à ±1,0 %.
   Suivi du Niveau d’Eau : Détection en temps réel des variations de profondeur avec une précision de 0,3 %.
   Suivi de la Température : Élément thermique haute précision intégré, capture en temps réel des dynamiques de température de l’eau, fournissant un soutien pour l’analyse scientifique.

3. Système de Communication et de Protection
   L’appareil adopte le protocole de communication standard ModBus-RTU, avec transmission des données via interface RS485, offrant une très forte capacité anti-interférences, supportant la transmission filaire longue distance ou l’accès au cloud via passerelle sans fil. Son niveau de protection atteint IP68, associé à un câble ventilé de haute qualité, permettant une immersion prolongée sans crainte de fuite.

Spécifications d’Installation Rigueuruses : Clé pour Garantir une « Stabilité à Long Terme »

Même avec d’excellentes performances de l’appareil, une installation incorrecte reste la principale cause de défaillance du suivi. NiuBoL résume les précautions essentielles d’installation suivantes, recommandées pour être strictement appliquées par les techniciens.

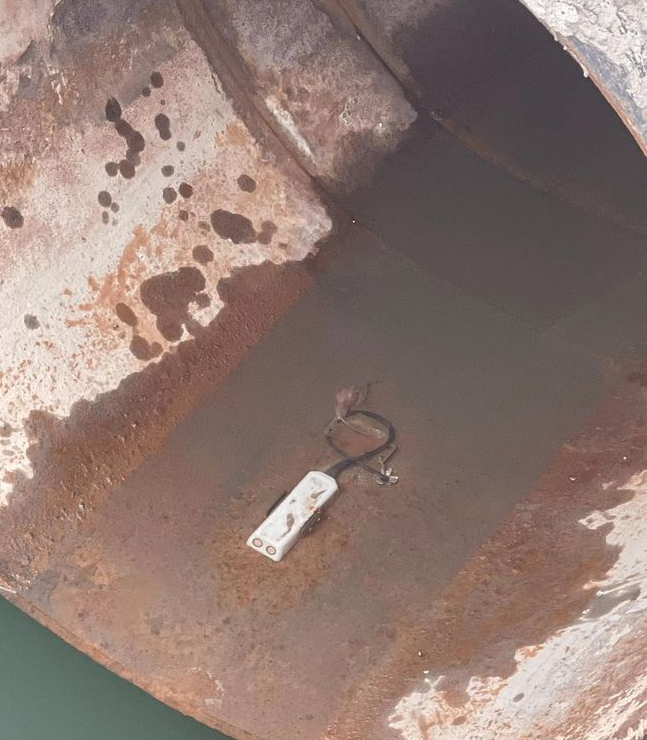

Choix de la Position de Déploiement Sous l’Eau

• L’installation normale doit garantir que le débitmètre se trouve au moins 20 cm sous le niveau d’eau le plus bas. Si le terrain est limitant, il ne doit pas être inférieur à 5 cm afin d’éviter que l’appareil ne soit exposé à l’air libre, entraînant une interruption du signal de mesure ou une dérive des données. La plaque de montage dispose de trous ronds M5 réservés ; utiliser les boulons fournis pour fixer fermement l’appareil sur le cadre ou le support au fond du cours d’eau.

Protection des Câbles : Détails à Ne Pas Négliger

• Prises Étanches : Les prises étanches entre le capteur, le module de transmission sans fil, le contrôleur d’alimentation et la boîte à batterie doivent être complètement insérées et verrouillées. C’est la première ligne de défense contre les courts-circuits ou circuits ouverts.

• Fixation Murale : Les câbles doivent être fixés au mur avec des colliers de câble, il est strictement interdit d’utiliser les câbles de connexion comme lignes porteuses pour suspendre l’émetteur ou des objets lourds.

• Protection par Gaine : Il est fortement recommandé de gainer les câbles avec des tubes en caoutchouc transparent ou des gaines ondulées. Si les câbles doivent passer sur des surfaces tranchantes, ajouter des manchons de protection pour éviter que la gaine ne soit endommagée par frottement, entraînant des infiltrations d’eau.

Filtration des Débris et Nettoyage de l’Équipement

Dans les environnements contenant des branches, des herbes, des pierres ou une forte concentration de sédiments, installer des grilles de protection en amont du débitmètre pour une filtration préliminaire de l’eau. Le personnel de gestion doit établir un système de nettoyage régulier afin de s’assurer qu’aucun corps étranger ne bloque la surface de la sonde du capteur, maintenant ainsi la meilleure qualité de réflexion du signal.

Prévention des Pannes et Discipline d’Exploitation : Sécurité d’Abord, Étanchéité en Priorité

Pour garantir un fonctionnement stable à long terme de la station de surveillance, le personnel de maintenance doit garder à l’esprit les « huit interdictions » et les disciplines suivantes :

• Opération Hors Tension : Couper impérativement l’alimentation avant toute opération d’ouverture du capot pour réglage.

• Vérification de l’Étanchéité : Il y a des vis de fixation sur le boîtier ; vérifier si le joint d’étanchéité est intact lors de la refermeture. Si le joint présente des saletés ou des particules, il doit être nettoyé soigneusement, sinon le niveau IP68 ne sera plus garanti.

• Opération Propre : Interdire strictement d’ouvrir le capot par temps de pluie ou dans un environnement extrêmement poussiéreux. Si nécessaire, appliquer une quantité appropriée de silicone 704 sur le joint pour renforcer l’étanchéité.

• Interdiction d’Opérations Brutales : Interdire de tirer ou balancer les câbles, interdire de frapper le boîtier du capteur. Les câbles doivent être fixés sur la berge, interdiction stricte de les laisser balancer avec les vagues.

Scénarios d’Application Typiques de la Station de Suivi de Débit Doppler : Des Rivières Urbaines aux Exutoires Industriels

La station de suivi de débit Doppler NiuBoL, grâce à ses caractéristiques « petite taille, poids léger, large plage », est largement utilisée dans les domaines clés suivants :

1. Gestion Intelligente de l’Eau Urbaine et Suivi des Inondations Urbaines
   Dans les réseaux de drainage urbain (notamment en état non plein), le débitmètre Doppler peut calculer précisément le volume d’eau passant, fournissant des données de décision de première main pour la lutte contre les inondations urbaines et le drainage.

2. Mesurage des Canaux Ouverts Agricoles et des Districts d’Irrigation
   Dans les canaux d’irrigation agricoles ouverts, l’appareil peut surmonter les interférences des sédiments, permettant des statistiques précises des apports d’eau aux terres agricoles, soutenant l’agriculture économe en eau et la réforme globale des prix de l’eau agricole.

3. Suivi du Débit des Rivières et des Petits Bassins Versants
   Dans le suivi des cours d’eau naturels, grâce à la transmission à distance RS485, les services de gestion peuvent visualiser le débit instantané et les variations de température de divers affluents depuis leur bureau, établissant des modèles hydrologiques précis.

4. Suivi des Rejets d’Eaux Usées Industrielles
   Pour les exutoires d’usines, le système peut fournir des statistiques de débit cumulé, garantissant un comportement de rejet conforme et transparent.

FAQ : Questions Fréquentes et Réponses sur la Station de Suivi de Débit Doppler

Q1 : Le débitmètre Doppler peut-il être utilisé dans le lit du Fleuve Jaune avec une forte teneur en sédiments ?
R : Oui. Le principe Doppler repose en réalité sur les particules en suspension ou les bulles dans l’eau comme points de réflexion. Cependant, notez que si la concentration en sédiments est trop élevée et absorbe totalement les ondes sonores, ou si les sédiments déposés recouvrent la sonde, cela affectera la mesure. Dans les eaux très chargées en sédiments, un entretien régulier et l’ajout de grilles de filtration sont recommandés.

Q2 : Comment dépanner en cas de transmission de données RS485 instable ?
R : Vérifier d’abord si les prises étanches sont bien serrées et sans traces d’oxydation. Ensuite vérifier que la tension d’alimentation est stable dans la plage 10~30 V. Enfin vérifier si le câble blindé est correctement mis à la terre et s’il y a des interférences de moteurs de forte puissance à proximité.

Q3 : L’intervalle de mesure par défaut de 3 secondes peut-il être modifié ?
R : Oui. L’intervalle de mesure peut être réglé en envoyant les instructions correspondantes via le protocole de communication ModBus, il peut être allongé pour économiser l’énergie dans les canaux à variation lente de niveau d’eau, ou maintenu à haute fréquence pour les exutoires industriels à variations rapides de débit.

Q4 : Le débitmètre Doppler a-t-il des exigences concernant la qualité de l’eau ?
R : Le principe Doppler dépend des particules en suspension ou des bulles dans l’eau pour la réflexion du signal. Si l’eau est trop claire (comme de l’eau déionisée de laboratoire), la force du signal s’affaiblit. Cependant, l’eau naturelle des rivières, l’eau de pluie, l’eau d’irrigation et les eaux usées contiennent toutes suffisamment de particules, elles sont donc très adaptées à l’utilisation.

Q5 : Comment juger si le capteur présente un « court-circuit » ou un « circuit ouvert » ?
R : Vérifier d’abord si le voyant de communication clignote. En l’absence de sortie de données, vérifier immédiatement si la prise étanche est desserrée ou si la gaine du câble a été entaillée par des objets tranchants dans l’eau. Utiliser le polling ModBus pour vérifier les registres d’erreur est également une méthode efficace.

Synthèse :

La station de suivi de débit Doppler NiuBoL n’est pas seulement un outil de mesure, elle représente une attitude rigoureuse de gestion numérique. De la capture des variations de fréquence Doppler à la protection d’étanchéité du plastique technique ABS, chaque détail de conception vise un seul objectif : fournir les données hydrologiques les plus authentiques.

Sur la voie de la construction de la gestion intelligente de l’eau, les détails déterminent la réussite ou l’échec. Grâce à une installation standardisée et un entretien scientifique, NiuBoL aidera chaque gestionnaire de l’eau à maîtriser parfaitement les données de débit.

Référence Rapide des Paramètres Techniques

Tension d’Alimentation : DC 10V~30V
Protocole de Communication : ModBus-RTU (RS485)
Précision de Vitesse : ±1,0 % ±1 cm/s (plage 0,03~5 m/s)
Précision du Niveau d’Eau : 0,3 % ±0,5 cm (plage 0,03~5 m)
Précision de Température : ±1 ℃ (-10 ℃~60 ℃)
Niveau de Protection : IP68
Matériau du Boîtier : Plastique Technique ABS
Courant de Veille : 65 mA / 12 V
