Capteur de température ambiante

Présentation du capteur de température ambiante

Les capteurs de température ambiante sont des dispositifs qui mesurent la température ambiante et la convertissent en signal électrique. Ils sont largement utilisés dans divers domaines, de la domotique au contrôle industriel, en passant par la surveillance météorologique, l'électronique automobile et les dispositifs médicaux. Ces capteurs peuvent être classés en différents types selon leurs principes de fonctionnement et leurs exigences d'application, chacun possédant ses propres caractéristiques et scénarios d'application.

 Principe de fonctionnement du capteur de température ambiante

Le principe de fonctionnement du capteur de température ambiante repose principalement sur les effets suivants :

1. Effet thermique

   - Thermistance (NTC/PTC) :

     - CTN (Coefficient de Température Négatif) : la valeur de la résistance diminue lorsque la température augmente et augmente lorsque la température diminue. Les matériaux couramment utilisés sont le carbone, la céramique, etc.

     - CTP (coefficient de température positif) : la valeur de la résistance augmente lorsque la température augmente et diminue lorsqu'elle baisse. Les matériaux couramment utilisés sont les polymères et les céramiques.

     - Applications : climatisation, contrôle de température de réfrigérateur, électronique automobile, électronique grand public.

     - Caractéristiques : réponse rapide, bon marché, mais précision relativement faible.

2. Effet thermoélectrique

   - Thermocouple :

     Principe : Des fils composés de deux matériaux métalliques différents produisent une différence de potentiel thermoélectrique lorsque les deux points de contact sont à des températures différentes. Les combinaisons courantes incluent le cuivre-constantan, le nickel-chrome-nickel-silicium, etc.

     - Application : fusion à haute température, contrôle de la température des fours industriels, expériences de recherche scientifique.

     - Caractéristiques : Convient pour la mesure de haute température, large plage, mais précision relativement faible.

   - RTD (par exemple PT100) :

     - Principe : Basé sur la propriété selon laquelle la valeur de résistance d'un matériau métallique (généralement le platine) varie avec la température. Le PT100 a une valeur de résistance de 100 Ohm à 0°C.

     - Applications : Contrôle de processus industriels, équipements médicaux, systèmes de mesure de température de précision.

     - Caractéristiques : Fournit des mesures de haute précision pour de larges plages de températures, mais à un coût plus élevé.

3. Principe optique

   - Capteurs de température infrarouge :

     Principe : Utilise le rayonnement infrarouge émis par un objet pour mesurer sa température de surface. Les capteurs infrarouges contiennent généralement un détecteur infrarouge et une unité de traitement du signal.

     - Application : Mesure de température sans contact, adaptée aux objets chauds ou en mouvement.

     - Caractéristiques : Pas besoin de contacter l'objet mesuré, adapté aux environnements dangereux ou difficiles d'accès.

4. Effet piézoélectrique

   - Capteur de température piézoélectrique :

     Principe : La température est calculée en mesurant la variation de tension dans un matériau piézoélectrique due à un changement de température. Les matériaux piézoélectriques ont un effet piézoélectrique et génèrent un signal de tension lorsqu'ils sont soumis à des forces externes ou à des variations de température.

     - Application : Surveillance de la température dans des environnements spéciaux.

     - Caractéristiques : Convient aux applications nécessitant une sensibilité élevée et une réponse rapide.

 Capteur de température ambiante Caractéristiques de base

1. Type de capteur de température ambiante :

   - Thermocouple : adapté à la mesure de haute température avec une large plage.

   - Thermistance (NTC/PTC) : réponse rapide et peu coûteuse.

   - Thermistance (ex : PT100) : haute précision, adaptée à une large plage de température.

   - Capteurs de température intégrés : miniaturisés, numériques, faciles à interfacer avec des microcontrôleurs.

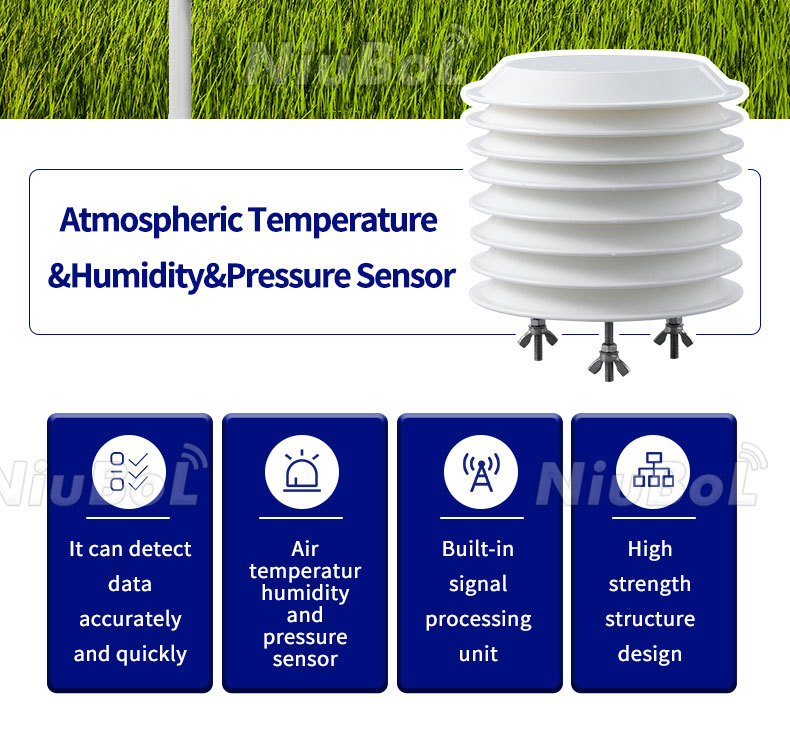

   - Capteur composite : mesure simultanément la température, l'humidité et la pression atmosphérique, adapté à la surveillance multiparamètres.

   - Capteur de température infrarouge : mesure sans contact, adapté aux objets à haute température ou en mouvement.

2. Plage du capteur de température ambiante :

   - Thermocouples : plage typiquement comprise entre -200°C et +1300°C.

   - Thermistances : Plage typique de -50°C à +150°C.

   - RTD (ex. PT100) : Plage typique de -200°C à +850°C.

   - Capteurs de température intégrés : Plage typique de -40°C à +125°C.

   - Capteur de température infrarouge : Plage typique de -70°C à +800°C.

3. Précision du capteur de température ambiante :

   - Thermocouple : ±1% à ±2%.

   - Thermistance : ±1% à ±5%.

   - RTD (ex. PT100) : ±0,1% à ±0,5%.

   - Capteur de température intégré : ±0,1°C à ±1°C.

   - Capteur de température infrarouge : ±1°C à ±2°C.

4. Temps de réponse :

   - Thermocouple : quelques secondes à quelques dizaines de secondes.

   - Thermistances : Millisecondes à secondes.

   - RTD (ex : PT100) : quelques secondes à quelques dizaines de secondes.

   - Capteurs de température intégrés : millisecondes à secondes.

   - Capteur de température infrarouge : quelques millisecondes à quelques secondes. 5.

5. Signal de sortie du capteur de température ambiante :

   - Signaux analogiques : tension (mV), courant (mA).

   - Signaux numériques : I2C, SPI, UART, etc. R485 ou RS123.

- R485 ou RS232

 Domaines d'application des capteurs de température ambiante

1. Prévisions météorologiques et recherche climatique :

   - Objectif : Utilisé dans les stations météorologiques et les systèmes de surveillance du climat pour aider à prévoir les changements météorologiques et à étudier le changement climatique.

   - Caractéristiques : Nécessite une grande précision et une stabilité à long terme.

2. Domotique :

   - Objectif : Les capteurs de température sont utilisés dans les systèmes de maison intelligente pour réguler la température intérieure, comme la liaison avec les climatiseurs, les radiateurs ou les systèmes de chauffage par le sol.

   - Caractéristiques : Une réponse rapide et une faible consommation d'énergie sont requises.

3. contrôle industriel :

   - Objectif : Dans l'industrie manufacturière, les capteurs de température ambiante sont utilisés pour surveiller la température de l'environnement de production afin de garantir la qualité du produit et le fonctionnement normal des équipements.

   - Caractéristiques : Une grande précision et une grande fiabilité sont requises.

4. agriculture :

   - Objectif : Surveiller la température des serres ou des fermes pour créer un environnement propice à la croissance des cultures ou à l'élevage animal.

   - Caractéristiques : Nécessité de travailler de manière stable pendant une longue période dans un environnement extérieur.

5. équipement médical :

   - Objectif : Dans le domaine médical, une surveillance précise de la température est essentielle pour les soins aux patients et les équipements de laboratoire.

   - Caractéristiques : Une grande précision et une biocompatibilité sont requises.

6. transport :

   - Objectif : Utilisé pour surveiller la température des véhicules, des navires et des avions afin d'assurer le confort des passagers et la sécurité du fret.

   - Caractéristiques : Nécessité de travailler de manière fiable dans des environnements soumis à des vibrations et des chocs.

7. centre de données :

   - Objectif : surveiller les températures des salles de serveurs dans les centres de données pour éviter la surchauffe et garantir le bon fonctionnement des équipements.

   - Caractéristiques : Nécessite une grande précision et une capacité de surveillance en temps réel.

8. Stockage et transport des aliments :

   - Objectif : surveiller la température pendant le stockage et le transport des aliments pour conserver la fraîcheur et la sécurité des aliments.

   - Caractéristiques : Un fonctionnement stable dans différentes conditions environnementales est requis.

9. gestion de l’énergie :

   - Objectif : Dans les bâtiments, les capteurs de température ambiante sont utilisés pour optimiser la consommation d'énergie, par exemple en régulant automatiquement les systèmes de chauffage et de climatisation.

   - Caractéristiques : Une faible consommation d'énergie et une stabilité à long terme sont requises.

 Considérations relatives à la sélection d'un capteur de température ambiante

Plusieurs facteurs doivent être pris en compte lors de la sélection d’un capteur de température ambiante :

1. Plage de mesure :

   Considérations : Le capteur doit pouvoir couvrir la plage de températures à mesurer. Selon le scénario d'application, la plage de mesure du capteur peut s'étendre de températures très basses à très élevées.

   - Recommandation : sélectionnez un capteur avec une plage de mesure supérieure à la plage d'application réelle pour garantir son bon fonctionnement même dans des conditions extrêmes.

2. Précision et stabilité du capteur de température ambiante :

   - Considérations : Une grande précision et une bonne stabilité garantiront l'exactitude et la fiabilité des résultats de mesure.

   - Suggestion : Pour les applications nécessitant une grande précision, choisissez un capteur avec une précision supérieure, tel qu'un PT100 ou un capteur de température intégré.

3. Temps de réponse :

   - Considérations : Le temps de réponse caractérise la sensibilité du capteur aux variations de température. Pour les applications nécessitant une surveillance de la température en temps réel, il est plus judicieux de choisir un capteur avec un temps de réponse plus court.

   - Recommandation : Pour les applications nécessitant un temps de réponse rapide, choisissez une thermistance ou un capteur de température intégré.

4. Adaptabilité environnementale :

   Considérations : Les capteurs sont souvent utilisés pour mesurer la température dans des environnements difficiles, tels que les températures élevées, basses, humides ou corrosifs. Le choix doit tenir compte de leur capacité à fonctionner correctement dans des conditions environnementales spécifiques et à présenter un certain degré de résistance aux interférences.

   - Suggestion : Sélectionnez des capteurs avec un indice de protection (par exemple IP67) et des matériaux résistants à la corrosion.

5. Consommation électrique :

   - Considérations : Pour les appareils mobiles ou à faible consommation, la consommation électrique du capteur est un facteur important. Privilégiez un modèle à faible consommation pour prolonger la durée de vie de l'appareil.

   - Suggestion : Choisissez un capteur de température intégré ou une thermistance à faible consommation d'énergie.

6. Interfaces et protocoles de communication :

   - Considérations : L'interface et le protocole de communication du capteur doivent être compatibles avec le système existant pour une intégration et une transmission de données faciles.

   - Suggestion : choisissez un capteur prenant en charge les interfaces standard (par exemple, I2C, SPI) pour une connexion facile aux microcontrôleurs ou à d'autres appareils.

7. Coût du capteur de température ambiante :

   - Considérations : Le coût est un élément important à prendre en compte lors du choix d’un capteur, en particulier dans les applications à grande échelle.

   - Suggestion : Sélectionnez un capteur économique tout en répondant aux exigences de performance.

En résumé, un capteur de température ambiante est un outil de mesure essentiel qui joue un rôle crucial dans de nombreux domaines. Comprendre son principe de fonctionnement, ses domaines d'application et les critères de sélection vous permettra de mieux choisir et utiliser des capteurs de température ambiante pour répondre à divers besoins. Nous espérons que ces descriptions détaillées vous seront utiles !
