Qu'est-ce qu'un débitmètre Doppler ?

Avant d'entrer dans les fonctions spécifiques du débitmètre Doppler NiuBoL, il est nécessaire de comprendre d'abord son cœur du point de vue physique — l'effet Doppler.

Un débitmètre Doppler est un dispositif de mesure ultrasonore à contact (submersible) typique. En termes simples, il agit comme un « radar sonar » installé au fond de l'eau. Lorsque le capteur émet des impulsions ultrasonores d'une fréquence fixe dans l'eau, ces ondes sonores rencontrent des diffuseurs dans l'eau (tels que des particules de limon en suspension, des bulles ou de minuscules organismes) et sont réfléchies.

Logique de mesure centrale

Décalage de fréquence : À mesure que les particules dans l'eau se déplacent avec le flux, la fréquence de l'écho renvoyé au capteur change. Si les particules approchent du capteur, la fréquence de l'écho augmente ; si elles s'éloignent, la fréquence diminue.

Conversion en vitesse : L'ampleur de ce changement de fréquence (décalage Doppler) est proportionnelle à la vitesse du flux d'eau. Le capteur NiuBoL mesure précisément ce décalage et le convertit en vitesse instantanée des particules, représentant ainsi la véritable vitesse de cette couche d'eau.

Échantillonnage multipoint : Contrairement aux débitmètres de vitesse traditionnels à point unique, la technologie Doppler peut échantillonner plusieurs couches de flux le long du trajet acoustique et les convertir en vitesse moyenne sur l'ensemble de la section transversale grâce à des modèles hydrodynamiques intégrés.

Pourquoi choisir la technologie Doppler ?

Insensible à la turbidité : Contrairement aux débitmètres radar ou ultrasonores à temps de vol, les débitmètres Doppler nécessitent des impuretés (traceurs) dans l'eau pour fonctionner. Ils excellent donc dans les eaux usées, les eaux troubles et les fluides contenant des bulles.

Sensibilité aux faibles vitesses : Le transducteur acoustique haute sensibilité utilisé par NiuBoL peut détecter des flux faibles jusqu'à 0,03 m/s, ce qui le rend idéal pour les districts d'irrigation plats et les collecteurs d'égouts à écoulement lent.

Détection de direction : Il peut distinguer directement si le flux d'eau est vers l'avant ou vers l'arrière grâce au décalage positif ou négatif, un avantage difficile à obtenir avec les dispositifs basés sur la pression ou le temps de vol.

Le « Pouls Précis » du Drainage Intelligent : Analyse Approfondie du Débitmètre de Vitesse Doppler NiuBoL

Dans la construction des infrastructures urbaines, les réseaux de drainage sont considérés comme les « capillaires » de la ville. Cependant, comment surveiller en temps réel et avec précision l'état de fonctionnement de ces canalisations enterrées a toujours été un défi majeur pour les autorités de gestion de l'eau. Les inspections manuelles traditionnelles sont inefficaces et les données sont retardées, rendant difficile la réponse aux inondations soudaines ou aux débordements de canalisations.

Grâce à la technologie acoustique Doppler, le débitmètre de vitesse Doppler NiuBoL offre une solution tout temps, numérique, pour la gestion raffinée du drainage urbain, la surveillance des canaux ouverts et des rivières, ainsi que l'irrigation agricole.

Effet Doppler et logique de surveillance intégrée

Le cœur du débitmètre de vitesse Doppler NiuBoL réside dans sa technologie de détection physique précise.

1.1 Mesure de vitesse par effet Doppler ultrasonore

L'appareil utilise le principe acoustique Doppler (effet Doppler) : le capteur émet des ondes ultrasonores d'une fréquence spécifique dans le corps d'eau. Lorsque les ondes ultrasonores rencontrent des particules en suspension ou de minuscules bulles (traceurs) dans l'eau, la fréquence du signal réfléchi subit un décalage.

Le capteur NiuBoL capture cette différence de fréquence pour obtenir une plage de mesure de vitesse ultra-large de 0,03 ~ 5 m/s, maintenant une précision extrêmement élevée même dans les eaux usées troubles.

1.2 Détection synchrone multi-dimensionnelle de paramètres

Cet appareil n'est pas seulement un mètre de vitesse, mais un terminal de surveillance hydrologique intégré :

Surveillance de vitesse : Capture en temps réel de la dynamique du flux ;
   Surveillance du niveau d'eau : Capteur de pression intégré pour la conversion en temps réel de la hauteur du niveau liquide ;
   Surveillance de température : Collecte synchrone de la température de l'eau (-10℃ ~ 60℃), fournissant une base pour la correction de vitesse et l'analyse environnementale.

Avantages exceptionnels du débitmètre de vitesse Doppler NiuBoL

2.1 Protection physique conçue pour les environnements difficiles

Les environnements de canalisations de drainage sont humides et corrosifs. NiuBoL utilise un boîtier en plastique ABS d'ingénierie avec une excellente résistance aux chocs et une stabilité chimique. Associé à une technologie d'étanchéité complète, l'indice de protection atteint IP68, garantissant l'intégrité structurelle lors d'une submersion prolongée.

2.2 Conception électronique sans pièces mécaniques

Les débitmètres traditionnels à rotor mécanique sont facilement enroulés par des fibres ou des sacs plastiques dans l'eau, entraînant une panne. NiuBoL adopte entièrement une conception électronique :

Zéro usure : Pas de souci de dégradation de précision due au vieillissement mécanique ;
   Faible consommation : Courant en veille seulement 65 mA/12 V. Associé au pack batterie dédié NiuBoL, il peut fonctionner en continu plus d'un an, réduisant considérablement la fréquence de maintenance dans les chambres souterraines.

2.3 Communication et transmission de données haute fiabilité

L'appareil supporte l'interface RS485 et le protocole standard ModBus-RTU, avec des capacités anti-interférence extrêmement fortes.

Intégration sans fil : Connexion transparente aux convertisseurs 4G ou NB-IoT pour le téléchargement en temps réel des données vers le cloud ;
   Antenne haute puissance : Garantit une connectivité stable du signal dans les puits profonds ou les zones reculées.

Aperçu des spécifications techniques du débitmètre de vitesse Doppler

Applications du débitmètre de vitesse Doppler : Des réseaux de tuyaux souterrains aux canaux fluviaux naturels

3.1 Gestion raffinée du drainage urbain

En déployant les débitmètres Doppler NiuBoL aux nœuds clés, les gestionnaires peuvent obtenir en temps réel les données de vitesse et de charge des canalisations d'égouts. En cas de fluctuations anormales du niveau d'eau ou du débit, le centre de commande peut rapidement localiser le site de l'incident grâce à une gestion zonale, fournissant un soutien scientifique pour les décisions d'urgence.

3.2 Comptage en canal ouvert et en tuyaux non pleins

Dans les conditions de tuyaux non pleins, les débitmètres traditionnels peinent à fonctionner. NiuBoL combine la surveillance synchrone du niveau d'eau et de la vitesse, utilisant des algorithmes intégrés pour calculer précisément la surface de section et dériver des valeurs de débit exactes. Il est largement utilisé dans les collecteurs urbains et la surveillance des exutoires d'égouts.

3.3 Gestion intelligente des ressources hydrauliques et surveillance des canaux fluviaux

Dans les rivières naturelles, l'appareil peut résister à l'impact des sédiments. Son câble ventilé de haute qualité garantit la précision de mesure du niveau d'eau dans des environnements d'immersion prolongée, soutenant la surveillance du débit écologique des rivières et l'alerte précoce aux crues.

Recommandations professionnelles d'installation pour le débitmètre de vitesse Doppler : Étapes clés pour garantir la précision

Pour assurer la continuité et la précision des données, l'équipe technique NiuBoL recommande de suivre ces détails d'installation :

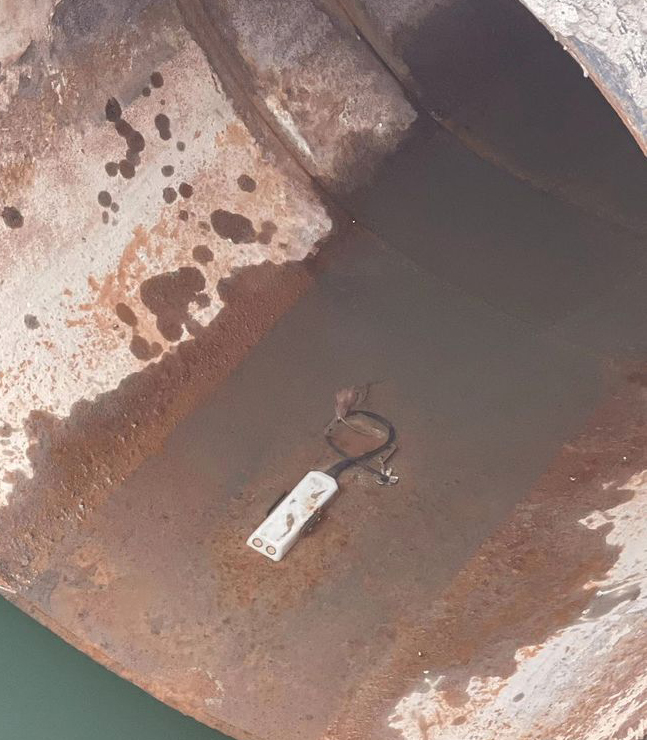

Position horizontale : Le capteur doit être installé horizontalement dans une section lisse au fond du canal, en évitant l'envasement, les plantes aquatiques et les zones d'eau morte près des berges.

Profondeur d'immersion : Doit garantir que l'appareil est à 20 cm en dessous du niveau d'eau le plus bas. Interdire strictement l'exposition à l'air pour la mesure de vitesse ; le niveau d'eau minimum absolu ne doit pas être inférieur à 5 cm.

Direction face au flux : La surface de détection du capteur doit faire face à la direction du flux entrant (installation face au flux).

Protection du câble : Le câble ventilé ne doit pas être plié ; l'extrémité du tube de ventilation doit être placée dans un environnement sec et exposé pour garantir une compensation précise du niveau d'eau.

Filtration des débris : S'il y a beaucoup d'objets flottants sur site, il est recommandé d'installer une grille d'isolation devant l'appareil et de nettoyer régulièrement la sonde.

FAQ

Q1 : Le débitmètre Doppler peut-il mesurer l'eau claire ?
Réponse : Le principe Doppler repose sur des particules en suspension ou des bulles dans l'eau pour réfléchir les signaux. Dans de l'eau extrêmement pure de laboratoire sans impuretés, les performances de mesure seront affectées. Cependant, la teneur en traceurs dans les rivières naturelles, les eaux usées urbaines et l'eau d'irrigation agricole répond pleinement aux exigences de mesure haute précision.

Q2 : L'appareil tombera-t-il en panne dans des environnements à très forte concentration de limon (comme les affluents du Fleuve Jaune ou les canaux de décharge de sédiments) ?
Réponse : Le principe Doppler nécessite une certaine quantité de particules dans l'eau comme médias réfléchissants, ce qui le rend plus adapté aux environnements à forte teneur en limon que les débitmètres radar. Cependant, si la concentration de limon est trop élevée (formant une sédimentation) et que la sonde est complètement enterrée, le signal ne peut pas être émis. La solution NiuBoL consiste à installer l'appareil sur la paroi latérale ou sur un support légèrement surélevé grâce à son boîtier ABS résistant aux chocs et à ses trous de fixation ronds M5 pour éviter la couche de limon au fond. De plus, la conception entièrement électronique n'a pas d'usure mécanique, donc même l'impact du limon n'endommagera pas le capteur.

Q3 : L'appareil sera-t-il endommagé dans des environnements de gel ?
Réponse : La limite inférieure de température de fonctionnement du NiuBoL est de -10℃. Dans les régions froides du nord, tant que l'appareil est submergé dans de l'eau courante sous la couche de glace, son boîtier ABS et son câble résistant au froid peuvent garantir un fonctionnement normal. Si le corps d'eau est complètement gelé, il est recommandé de retirer l'appareil avant le gel.

Q4 : Comment le débitmètre Doppler garantit-il la précision lors de la mesure du débit dans des canalisations « non pleines » ?
Réponse : La mesure des canalisations non pleines (comme les réseaux d'eaux pluviales et d'égouts) est une force de la technologie Doppler. Le capteur NiuBoL obtient la hauteur de niveau liquide h en temps réel grâce à la jauge de pression intégrée et combine les paramètres de diamètre de tuyau préenregistrés pour calculer automatiquement la surface de section de flux actuelle A. En même temps, le capteur capture la vitesse moyenne v sur les couches sous-marines. Enfin, le débit est calculé avec la formule Q = A*V. Cette approche de surveillance intégrée « vitesse + niveau d'eau » est bien plus précise que de se fier uniquement à des formules empiriques basées sur la conversion du niveau d'eau.

Résumé

Avec sa conception entièrement électronique, son intégration élevée, ses fortes capacités anti-interférence et ses coûts de maintenance extrêmement bas, le débitmètre de vitesse Doppler NiuBoL devient un pionnier numérique dans le drainage urbain et la surveillance hydrologique. Il réalise non seulement une perception intégrée de la vitesse, du débit, du niveau liquide et de la température, mais fournit également une base de données solide pour une gouvernance raffinée dans les villes intelligentes.

À l'avenir, avec l'itération de la technologie IoT, NiuBoL continuera à renforcer l'industrie hydraulique, protégeant la « transparence » et la « sécurité » de chaque flux d'eau.
