Station météorologique photovoltaïque automatique : équipement essentiel pour une production d'électricité sûre et hautement efficace dans les centrales photovoltaïques

Station météorologique automatique photovoltaïque NiuBoL : Sécurité basée sur les données et production d'énergie à haut rendement pour les centrales PV

L'équipement clé pour le fonctionnement stable des centrales photovoltaïques : Station météorologique PV NiuBoL

En tant que pierre angulaire de la transition énergétique, les centrales photovoltaïques sont soumises à des tests rigoureux de l'environnement naturel qui ont un impact direct sur l'efficacité de la production d'énergie et le rendement des actifs. L'intensité de l'éclairement, la température des modules, la vitesse du vent, l'humidité et la poussière affectent constamment les performances des modules, l'état de l'onduleur et la production globale de la centrale.

La station météorologique automatique PV NiuBoL est née pour ce défi exact—elle n'est plus seulement un « dispositif de mesure météorologique » mais le « cerveau de données » d'une centrale PV, fournissant un support de données stable, professionnel et continu pour les décisions d'O&M afin de maximiser la sécurité et les revenus de la centrale.

1. Définition et principe de fonctionnement de la station météorologique automatique PV

1.1 Définition précise

Une station météorologique automatique PV est un système de surveillance environnementale dédié aux fermes solaires. Elle utilise des capteurs de haute précision pour collecter, traiter et télécharger en continu les données météorologiques clés—y compris l'éclairement global et dans le plan des modules, la vitesse/direction du vent, la température/humidité, la pression atmosphérique et les précipitations—servant de base essentielle pour le calcul du PR, les avertissements de sécurité et l'optimisation de la stratégie d'O&M.

Contrairement aux stations météorologiques ordinaires axées sur la surveillance macro, le modèle PV NiuBoL présente des améliorations de qualité industrielle en matière de précision de l'éclairement, de mesure d'angle d'inclinaison synchronisée, de fiabilité de la communication et de stabilité à long terme pour répondre aux exigences extérieures difficiles et de longue durée de l'industrie photovoltaïque.

1.2 Principe de fonctionnement axé sur les données

La station météorologique PV suit un flux de travail numérique rigoureux :

1. Échantillonnage haute fréquence par le réseau de capteurs.

2. Le contrôleur principal numérise les signaux bruts, effectue le filtrage, l'auto-étalonnage, la compensation de température et le stockage local (avec reprise de point d'arrêt).

3. Les données sont téléchargées de manière fiable en temps réel via 4G/5G intégré, LoRa, WiFi ou RS485 vers le centre de surveillance ou le système SCADA de la centrale.

4. Les données météorologiques, d'alimentation et de réseau intégrées génèrent des modèles de taux de performance (PR), des courbes de tendance et déclenchent des alertes de sécurité pour soutenir les décisions d'O&M.

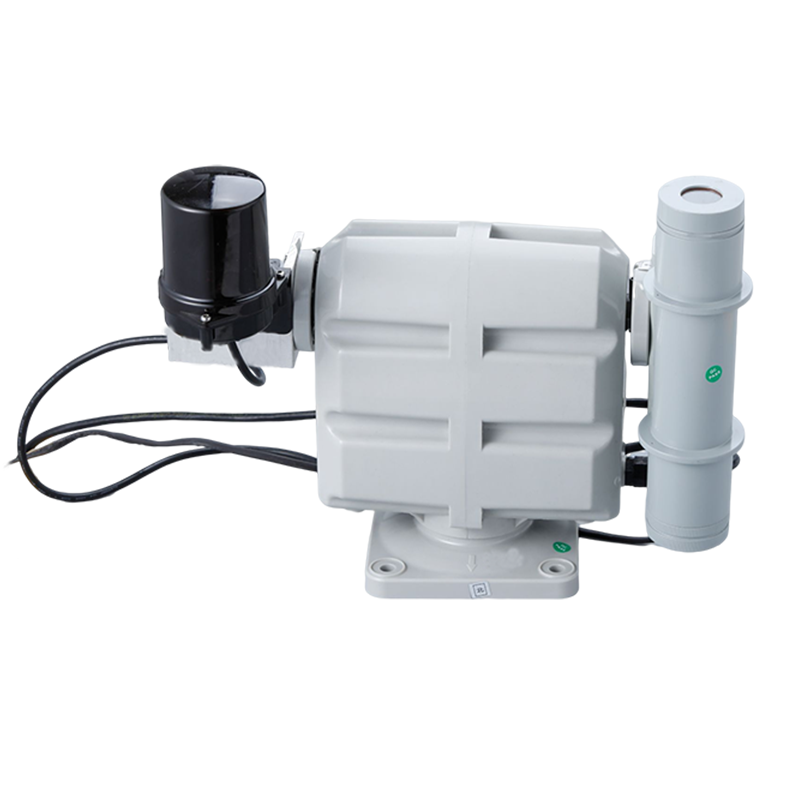

5. Technologie de base : Le suiveur solaire automatique à deux axes en option garantit que la précision de la mesure de l'éclairement atteint les normes de qualité recherche.

2. Répartition structurelle et paramètres de surveillance

La station météorologique automatique PV NiuBoL adopte une conception modulaire pour une structure claire, une maintenance facile et des mises à niveau flexibles pour répondre aux divers besoins des projets PV.

2.1 Modules structurels principaux

- Système de surveillance de l'éclairement solaire : Comprend un éradiamètre horizontal global, un éradiamètre POA (Plan-of-Array) et un capteur de durée d'ensoleillement. Extensible aux capteurs d'éclairement direct/diffus avec suiveur solaire automatique à double axe.

- Module de surveillance environnementale : Capteurs de vitesse/direction du vent de haute précision (ultrasons en option, usure mécanique nulle), capteurs de température/humidité (dans un abri anti-rayonnement à persiennes), baromètre et pluviomètre à augets.

- Module d'acquisition et de transmission de données : Contrôleur de qualité industrielle prenant en charge 4G/5G, LoRa, WiFi et RS485 avec sortie Modbus-RTU/TCP standard.

- Système d'installation et d'alimentation : Poteau en acier inoxydable/galvanisé, solaire + batterie haute capacité (ou secours secteur), protection professionnelle contre la foudre, boîtier étanche IP65.

2.2 Méthodes de mesure et valeur d'application

Pyranometer/direct-radiation-Sensor.html" target="_self" style="margin: 0px; padding: 0px; font-family: "Microsoft YaHei"; -webkit-tap-highlight-color: rgba(255, 255, 255, 0); outline: 0px; transition: 0.5s; font-size: 15px; text-align: center; text-wrap: wrap; background-color: rgb(255, 255, 255);">Pyranometer.png" style="margin: 0px; padding: 0px; -webkit-tap-highlight-color: rgba(255, 255, 255, 0); border: none; height: auto !important;"/>

3. Normes et procédures d'installation (Assurer la fiabilité des données)

Des normes d'installation strictes sont la pierre angulaire de la fiabilité des données.

3.1 Normes d'installation obligatoires

1. Principe de non-obstruction : Les éradiamètres doivent être placés dans des zones totalement non ombragées, à au moins 1,5–2 m des bords des modules.

2. Synchronisation de l'inclinaison : L'inclinaison et l'azimut du capteur POA doivent correspondre exactement au panneau PV.

3. Étalonnage et mise à la terre : La girouette doit pointer le vrai nord ; résistance de mise à la terre ≤ 4 Ω pour la sécurité contre la foudre.

4. Étanchéité : Le boîtier du contrôleur principal doit être ≥ 1,5 m au-dessus du sol ; le pluviomètre doit rester parfaitement de niveau et être nettoyé régulièrement.

3.2 Guide d'installation rapide

L'ensemble du processus est professionnel mais efficace—les petits projets peuvent être réalisés en 2–3 heures.

1. Construction des fondations : Ériger un poteau indépendant avec base en béton (ou base préfabriquée).

2. Montage des capteurs : Installer séquentiellement les capteurs d'éclairement, de vent, de température/humidité et effectuer l'étalonnage de l'angle/orientation.

3. Câblage et protection : Acheminer tous les câbles dans le boîtier principal à l'aide de conduits résistants aux UV avec une étanchéité et une protection contre les surtensions appropriées.

4. Mise en service du système : Connecter l'alimentation, démarrer le contrôleur, définir la fréquence d'échantillonnage.

5. Vérification des données : Confirmer le flux de données normal, le téléchargement vers le backend et générer un rapport d'essai.

4. Pannes courantes et dépannage rapide

Le personnel d'O&M peut résoudre plus de 90 % des anomalies en utilisant les méthodes suivantes.

5. Scénarios d'application et guide de sélection des modèles

Grâce à sa grande stabilité, sa précision et sa modularité, la station météorologique PV NiuBoL est largement déployée dans le monde entier dans toutes les conditions climatiques.

5.1 Scénarios d'application typiques

- Centrales au sol à l'échelle utilitaire : Analyse du PR et diagnostic des écarts de performance

- PV en toiture/commercial distribué : Surveillance locale du micro-environnement et conseils de nettoyage/dépannage

- Projets PV + stockage d'énergie : Entrée météorologique pour l'optimisation de la charge/décharge

- Évaluation des ressources solaires : Données de haute précision à long terme pour les études de préfaisabilité

- Gestion O&M : Source de données principale pour la planification du nettoyage et les avertissements de sécurité de charge éolienne

5.2 Recommandations de sélection de modèles

Nous offrons une consultation unique—fournissez simplement l'échelle du projet, le budget et les exigences de surveillance, et NiuBoL personnalisera rapidement la solution optimale.

Foire aux questions (FAQ)

1. Q: Quelle est la principale différence entre la station météorologique PV NiuBoL et une station ordinaire ?

   A: La version PV se concentre sur la mesure POA synchronisée, une plus grande précision de l'éclairement et une meilleure résilience environnementale (compensation de la poussière/sable/haute température), servant directement les besoins de calcul du PR et d'O&M.

2. Q: Pourquoi la mesure de l'éclairement POA est-elle obligatoire ?

   A: Le POA représente l'éclairement effectif réel reçu par les modules et est l'entrée essentielle pour le PR—beaucoup plus précis que le GHI horizontal pour la performance de production réelle.

3. Q: Ai-je besoin du système de suivi solaire automatique ?

   A: Requis uniquement pour une évaluation des ressources de haute précision ou une mesure DNI. Pour l'O&M de routine de la centrale, décidez en fonction du budget et des besoins de précision.

4. Q: Quelles méthodes de communication sont prises en charge ?

   A: 4G/5G (centrales éloignées), LoRa (grands sites à faible puissance), WiFi (accès centralisé) et RS485 standard (Modbus-RTU/TCP).

5. Q: Peut-il fonctionner sans alimentation secteur ?

   A: Oui. Le solaire complet + la batterie au lithium de secours assurent >7–15 jours d'autonomie même par temps de pluie continue.

6. Q: Quelle est la durée de vie de l'équipement et la fréquence d'étalonnage ?

   A: Conçu pour 3–5 ans. Les pyranomètres doivent être étalonnés en laboratoire tous les 1–2 ans ; les autres capteurs dépendent de l'environnement.

7. Q: Une dérive des données se produira-t-elle dans des environnements difficiles ?

   A: Non. Tous les capteurs principaux utilisent un encapsulage industriel avec compensation de température et blindage EMI pour résister à la dérive due aux hautes températures, à la poussière et à l'humidité.

8. Q: Les données seront-elles perdues lors des pannes de réseau ?

   A: Non. Le contrôleur dispose d'un grand stockage local (des dizaines de milliers d'enregistrements) et reprend automatiquement la transmission lorsque la connectivité revient.

9. Q: Peut-il s'intégrer au SCADA de la centrale ou à des plates-formes tierces ?

   A: Oui. Nous fournissons des protocoles Modbus-RTU/TCP ouverts et une API optionnelle pour une intégration transparente avec toutes les principales plates-formes SCADA et O&M.

10. Q: Un petit projet nécessite-t-il une équipe d'installation professionnelle ?

    A: Pas nécessairement. Avec nos vidéos et dessins détaillés, deux personnes peuvent effectuer l'installation et la mise en service.

11. Q: Quelles certifications NiuBoL détient-il ?

    A: CE, ISO9001, RoHS et certificats d'étalonnage.

Conclusion

La station météorologique automatique PV NiuBoL est une infrastructure indispensable pour atteindre un fonctionnement stable et une production à haut rendement dans les centrales photovoltaïques.

Qu'il s'agisse d'effectuer une évaluation précise du PR via l'éclairement POA, d'émettre des avertissements de sécurité des équipements à l'aide de la vitesse du vent ou de formuler des stratégies de nettoyage des modules basées sur les précipitations, NiuBoL fournit un support de données professionnel, précis et stable à long terme. Nous nous engageons à fournir des solutions de surveillance fiables, ouvertes et applicables à l'échelle mondiale aux entreprises PV et aux intégrateurs de systèmes du monde entier—votre partenaire idéal pour la numérisation des actifs photovoltaïques.
