Solution de Surveillance du Rayonnement Solaire et Photovoltaïque NiuBoL : Améliorer l'Efficacité des Centrales Photovoltaïques

I. Contexte de la Solution

Portée par la transition énergétique mondiale et les objectifs « double carbone » de la Chine, l'industrie photovoltaïque est devenue un pilier central de l'énergie propre. D'ici 2024, la capacité photovoltaïque cumulée de la Chine dépasse 600 GW. Cependant, l'efficacité réelle des centrales est limitée par le rayonnement solaire, les angles d'irradiation et d'autres facteurs. L'approche « construction lourde, surveillance légère » entraîne un gaspillage énergétique important.

Le rayonnement solaire est la principale source d'énergie pour la génération photovoltaïque ; sa précision de surveillance impacte directement les prévisions de puissance, les stratégies d'O&M et le retour sur investissement. Les centrales actuelles font face à des données de rayonnement imprécises, une réponse retardée des trackers et une détection intempestive des pannes de composants. Les équipements traditionnels souffrent de faible précision, de faible anti-interférence et de mauvaise intégration des données. Pour y remédier, NiuBoL intègre une expertise en détection et contrôle intelligent pour lancer une solution à chaîne complète couvrant « surveillance du rayonnement – analyse d'efficacité – contrôle intelligent », soutenant l'ensemble du cycle de vie des centrales photovoltaïques.

 II. Points Douleurs Centraux du Monitoreo Photovoltaïque

 2.1 Grandes Déviations des Données de Rayonnement → Prévisions de Puissance Imprécises

La surveillance traditionnelle utilise des composants photosensibles basiques avec des erreurs jusqu'à ±10%+, ignorant les facteurs dynamiques comme la couverture nuageuse. Les données satellitaires manquent d'étalonnage sur site, causant des déviations de prévision de puissance >15%.

 2.2 Réponse Retardée des Trackers → Capture de Lumière Insuffisante

Les trackers photovoltaïques peuvent augmenter l'efficacité de 15%–25%, mais les systèmes traditionnels reposent sur des déclencheurs chronométrés ou simples, avec des retards >30 secondes en conditions nuageuses. Certains manquent de données de rayonnement précises, entraînant des décalages d'angle qui réduisent l'efficacité.

 2.3 Surveillance Insuffisante des Pannes de Composants → Coûts O&M Élevés

Les composants subissent une dégradation d'efficacité due à la poussière, aux points chauds, etc. Les inspections manuelles sont inefficaces (500 panneaux/jour en moyenne), manquant les fissures cachées. Sans analyse de corrélation rayonnement-puissance, les décisions O&M sont aveugles, coûtant 8%–12% de l'investissement total.

 2.4 Données Multi-Sources Fragmentées → Manque de Soutien à la Décision

Les données de rayonnement, de température des panneaux et de puissance sont stockées en silos sans analyse unifiée. Les gestionnaires ne peuvent pas lier rapidement « changements de rayonnement → fluctuations de puissance », entravant les stratégies d'optimisation.

 III. Aperçu de la Solution

 3.1 Objectifs Centraux

Atteindre « détection précise du rayonnement, optimisation intelligente du tracking, gestion O&M efficace et gain d'efficacité de 10%–20% » via des équipements haute précision et un système « détection – transmission – analyse – contrôle ». Réduire les coûts O&M de >30%.

 3.2 Technologies Centraux

- Détection de Rayonnement Haute Précision : Les capteurs NiuBoL utilisent une conception à photodiode de silicium ; les pyranomètres adoptent le principe thermopile. Surveillance conjointe de 0–2000 W/m² avec une précision de ±2%, distinguant le rayonnement direct/diffus.

- Contrôle Intelligent du Tracking : Combine des algorithmes de trajectoire solaire avec des données de rayonnement en temps réel ; réponse du tracker ≤500 ms, commutation automatique entre tracking précis et veille éco-énergétique.

- Analyse Big Data Photovoltaïque : Plateforme cloud inclut des modèles d'efficacité pour des prévisions de puissance à 72 heures (précision ≥90%) et détection automatique de pannes via corrélation rayonnement-puissance.

- Contrôle par Liaison IoT : Intégration fluide des capteurs, trackers et onduleurs ; ajuste automatiquement les paramètres lors de pics de rayonnement.

 IV. Composants Clés de la Solution

 4.1 Couche de Perception Frontale : Cluster d'Équipements Haute Précision

 4.1.1 Capteur de Rayonnement Solaire NiuBoL (NBL-W-HPRS)

- Plage : 0–2000 W/m²

- Précision : ±2%

- Résolution : 1 W/m²

- Réponse : ≤10 ms (capture les surtensions de rayonnement)

- IP65, -40℃~85℃

- Compensation de température intégrée

- RS485/LoRaWAN, portée sans fil jusqu'à 2000 m

 4.1.2 Pyranomètre

- Conforme ISO 9060 Classe B

- Précision : ±2%

- Erreur de stabilité annuelle : ≤1%

- Dôme en verre de quartz, anti-vent/anti-poussière

- Sortie analogique/numérique double

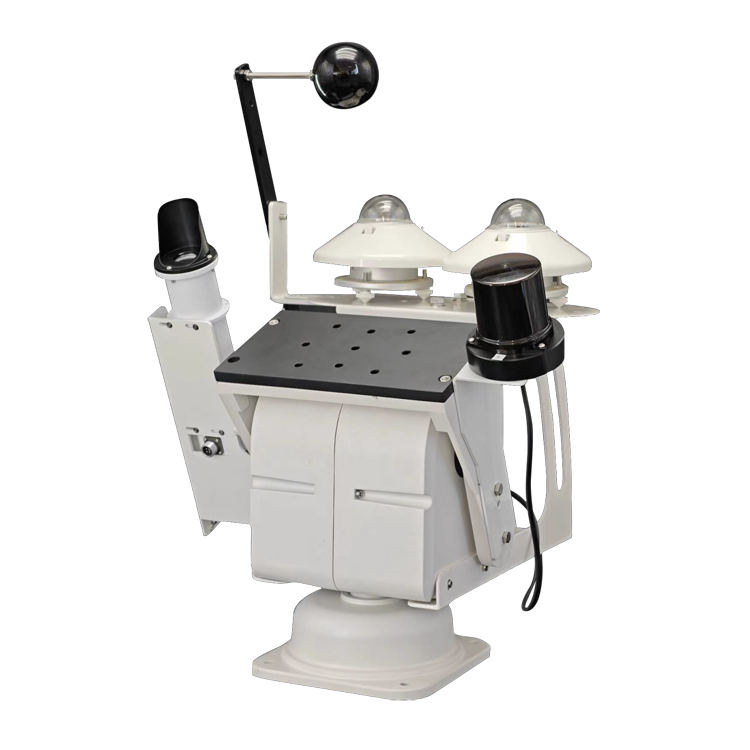

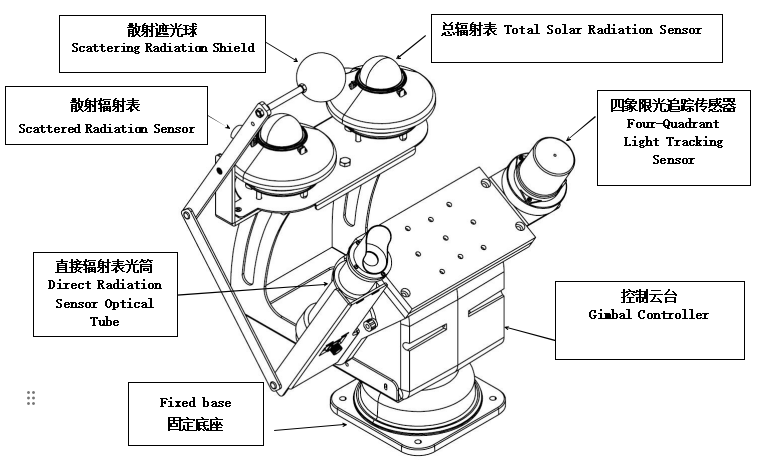

 4.1.3 Tracker Photovoltaïque Intelligent (NBL-W-ATSRM)

- Double axe : Horizontal 0–360°, Vertical -15°~90°

- Gain d'efficacité de 20%–25% vs. montages fixes

- Réponse ≤500 ms en conditions nuageuses utilisant des données de rayonnement en temps réel

 4.1.4 Dispositifs de Surveillance Auxiliaires

- Capteur de Température de Panneau NiuBoL (NBL-W-PPT) : -50℃~100℃, ±0,5℃

- Capteurs Environnementaux : Surveillent température, humidité, vitesse du vent pour correction des données

 4.2 Couche de Transmission de Données : Système Fiable Haute Efficacité

 4.2.1 Collecteur de Données Photovoltaïques NiuBoL

- Supporte 16 capteurs, protocoles standards industriels

- Communication double 4G + Ethernet pour haute fiabilité

 4.3 Couche Plateforme : Plateforme Cloud Intelligente Photovoltaïque NiuBoL

- Génère des rapports d'évaluation et des prévisions de puissance haute précision

- Visualisation en temps réel de l'état de la centrale

 4.4 Couche Application : Gestion Collaborative Multi-Points d'Accès

- Application O&M Photovoltaïque NiuBoL : Surveillance en temps réel (mise à jour ≤3s), gestion des pannes, rapports d'efficacité, gestion des appareils

- Terminal Web : Opérations de centrale, permissions, centre de contrôle grand écran pour décisions stratégiques

 V. Étapes de Mise en Œuvre

 5.1 Installation des Équipements : Disposition Scientifique & Étallonnage

- Enquête sur site pour planifier le placement des capteurs : 10 ensembles par 50 MW (grandes centrales), 1–2 par toiture (distribué)

- Post-installation : Étallonage avec source de rayonnement standard (erreur ≤±2%), essai de 72 heures pour optimisation des paramètres

 5.2 Collecte & Analyse des Données : Exploitation Intelligente de la Valeur

- Les capteurs collectent toutes les 0,1s, téléchargent toutes les 1s vers le cloud

- Synchronisation des données de puissance des panneaux

- La plateforme nettoie les valeurs aberrantes, intègre les données multi-sources, utilise l'analyse de séries temporelles pour découvrir les patterns de rayonnement, construit un modèle « rayonnement-puissance » pour identification de pannes et raffinement des prévisions

 5.3 Soutien à la Décision : Contrôle Précis pour Gains d'Efficacité

- Alertes hiérarchisées pour anomalies rayonnement/puissance et pannes d'équipements

- Optimisation du tracking et des plans O&M utilisant des rapports d'efficacité

- Soumission de prévisions de puissance au réseau pour planification d'absorption et augmentation des revenus

 VI. Avantages Centraux

- Données Plus Fiables : Surveillance à double dispositif, précision ±2% (réduction d'erreur de 80% vs. traditionnel), supporte séparation direct/diffus

- Efficacité Supérieure : Réponse rapide du tracker capture 10% de lumière en plus, consommation énergétique 20% inférieure

- O&M Plus Efficace : Précision de détection de pannes de 95%, efficacité O&M ×5, réduction des coûts >30%

- Couverture Complète : Cycle de vie complet (sélection de site, construction, opération), convient aux nouvelles constructions et aux mises à niveau d'anciennes centrales

 VII. Défis & Atténuation des Risques

 7.1 Problèmes d'Adaptabilité : Protection Personnalisée

- Poussière désertique : Soufflage automatique de poussière

- Embruns salins côtiers : Revêtement anti-corrosion

- UV en altitude : Protection UV renforcée

 7.2 Risques d'Intégration des Données : Interfaces Ouvertes pour Accostage Fluide

- Supporte Modbus, OPC UA

- Outils de migration de données pour importation et gestion unifiée des données historiques

 VIII. Données & Logique de Contrôle

Chaîne de Transmission des Données

Dispositifs frontaux → Collecteur (prétraitement & agrégation) → Cloud (stockage & analyse) → App (affichage) — formant une boucle fermée complète.

 FAQ

Q1 : Scénarios applicables ?

A1 : Tous types de centrales photovoltaïques ; supporte nouvelles constructions et mises à niveau d'anciennes.

Q2 : Gain d'efficacité & période de retour sur investissement ?

A2 : Gain de 10%–20% ; petites centrales récupèrent en 1,5–2 ans, grandes en 2–3 ans.

Q3 : Performance des capteurs en conditions pluvieuses/nuageuses/nocturnes ?

A3 : Entièrement opérationnels.

Q4 : Nécessite un arrêt ? Délai de mise en œuvre ?

A4 : Installation modulaire ; ≤30 min d'arrêt par composant. ≤5 jours pour 1 MW, ~30 jours pour 100 MW+.

Q5 : Coûts de maintenance ?

A5 : Étallonnage annuel ; pièces mécaniques entretenues tous les 2 ans. Coût annuel : 3%–5% de la valeur de l'équipement.

 Résumé & Perspectives

La Solution de Surveillance du Rayonnement Solaire & Photovoltaïque NiuBoL aborde les points douloureux centraux avec quatre technologies clés, construisant un système à chaîne complète : dispositifs frontaux haute précision, collecteurs de données comme hubs, plateforme cloud comme cœur, systèmes multi-terminaux comme sortie — atteignant les doubles objectifs de gain d'efficacité et de réduction des coûts.

Prouvée dans de multiples déploiements, elle délivre une amélioration d'efficacité >15% et des économies de coûts O&M >35%. À l'avenir, NiuBoL intégrera l'IA et l'IoT pour une innovation continue, lançant plus de solutions pour conduire un développement de haute qualité dans l'industrie photovoltaïque.
