Station météo photovoltaïque

Une station météorologique photovoltaïque est un appareil permettant de surveiller les facteurs météorologiques qui influencent la performance des modules photovoltaïques d'un système de production d'électricité photovoltaïque. Une station météorologique photovoltaïque classique est généralement équipée des capteurs suivants :

1. capteur de température : utilisé pour surveiller la température ambiante, ce qui est essentiel pour évaluer l'augmentation de la température et la gestion thermique des modules PV.

2. Capteur d'humidité : utilisé pour mesurer l'humidité ambiante, dont le niveau affecte la condensation et la dissipation de chaleur à la surface du module PV.

3. capteur de vitesse du vent : utilisé pour mesurer la vitesse du vent, qui peut affecter le flux d'air local à la surface du module PV, ce qui affecte à son tour la température et les performances du module.

4. capteur de direction du vent : utilisé pour mesurer la direction du vent, ce qui est également nécessaire pour évaluer l'effet du vent sur le module PV.

5. capteur de rayonnement solaire : utilisé pour mesurer l'irradiance solaire, qui est un paramètre important pour la prévision de la production d'énergie photovoltaïque et la conception du système.

6. capteur de précipitations (en option) : utilisé pour surveiller les précipitations car elles affectent la propreté et les performances du module PV.

7. Capteur UV (en option) : utilisé pour mesurer l'intensité du rayonnement UV, qui peut également affecter les performances et la durée de vie des modules PV.

8. capteur barométrique (en option) : utilisé pour surveiller la pression atmosphérique, ce qui peut être nécessaire pour certains modèles météorologiques et systèmes de prévision énergétique.

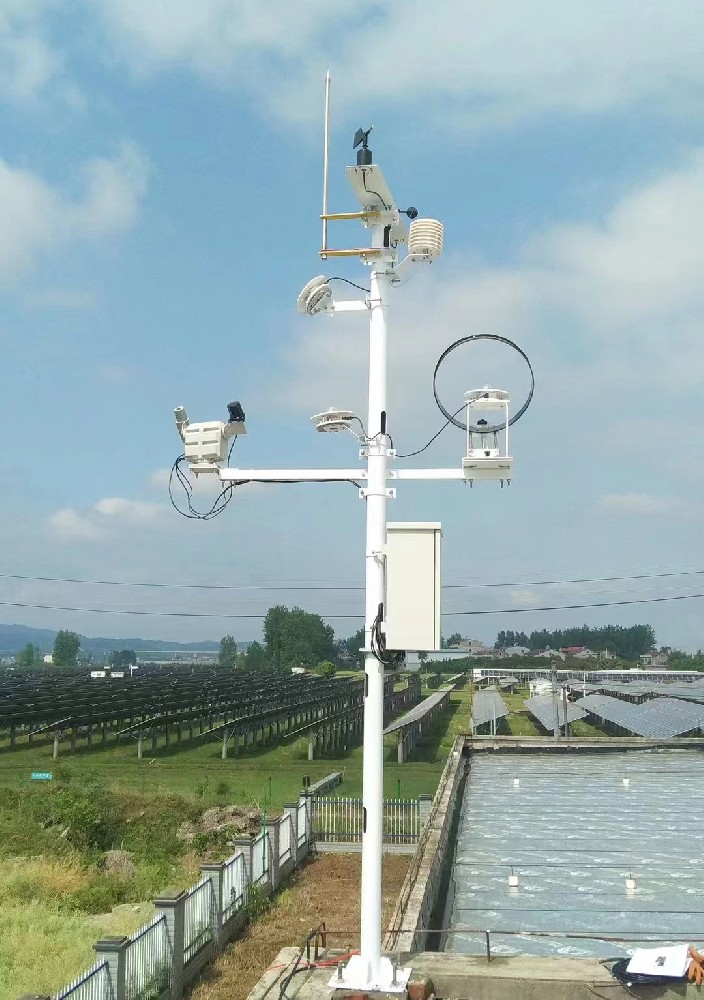

Ces capteurs sont généralement montés sur une tour ou à une certaine hauteur afin de garantir la représentativité des données collectées. La collecte et l'analyse des données en temps réel sont essentielles à l'optimisation opérationnelle, à la prévention des pannes et à la prévision des performances des systèmes photovoltaïques.

L'installation de stations météorologiques d'ambiance et de stations météorologiques photovoltaïques est un élément essentiel du système de production d'électricité photovoltaïque et contribue à garantir son efficacité opérationnelle et sa sécurité. Voici une description détaillée de l'installation de ces stations :

 Installation d'une station météo environnementale PV :

1. exigences d'implantation :

   - Il doit être sélectionné à la limite ou à proximité de la limite du système de production d'énergie photovoltaïque afin de surveiller avec précision les facteurs météorologiques affectant les performances des modules photovoltaïques.

   - Les ombrages, tels que les bâtiments, les arbres ou autres objets élevés, doivent être évités afin de garantir que les données météorologiques que la station météorologique peut recevoir sont représentatives.

   - Il doit être installé en plein soleil et dans des zones bien ventilées pour éviter les effets d'îlot de chaleur localisés.

- Choisissez un endroit avec un terrain élevé et ouvert afin d'obtenir des données météorologiques précises.

- Tenir compte des conditions pratiques de connexion électrique et de transmission de données.

 2. Préparation de l'équipement

Principaux équipements de la station météorologique environnementale PV :

- Panneaux solaires photovoltaïques

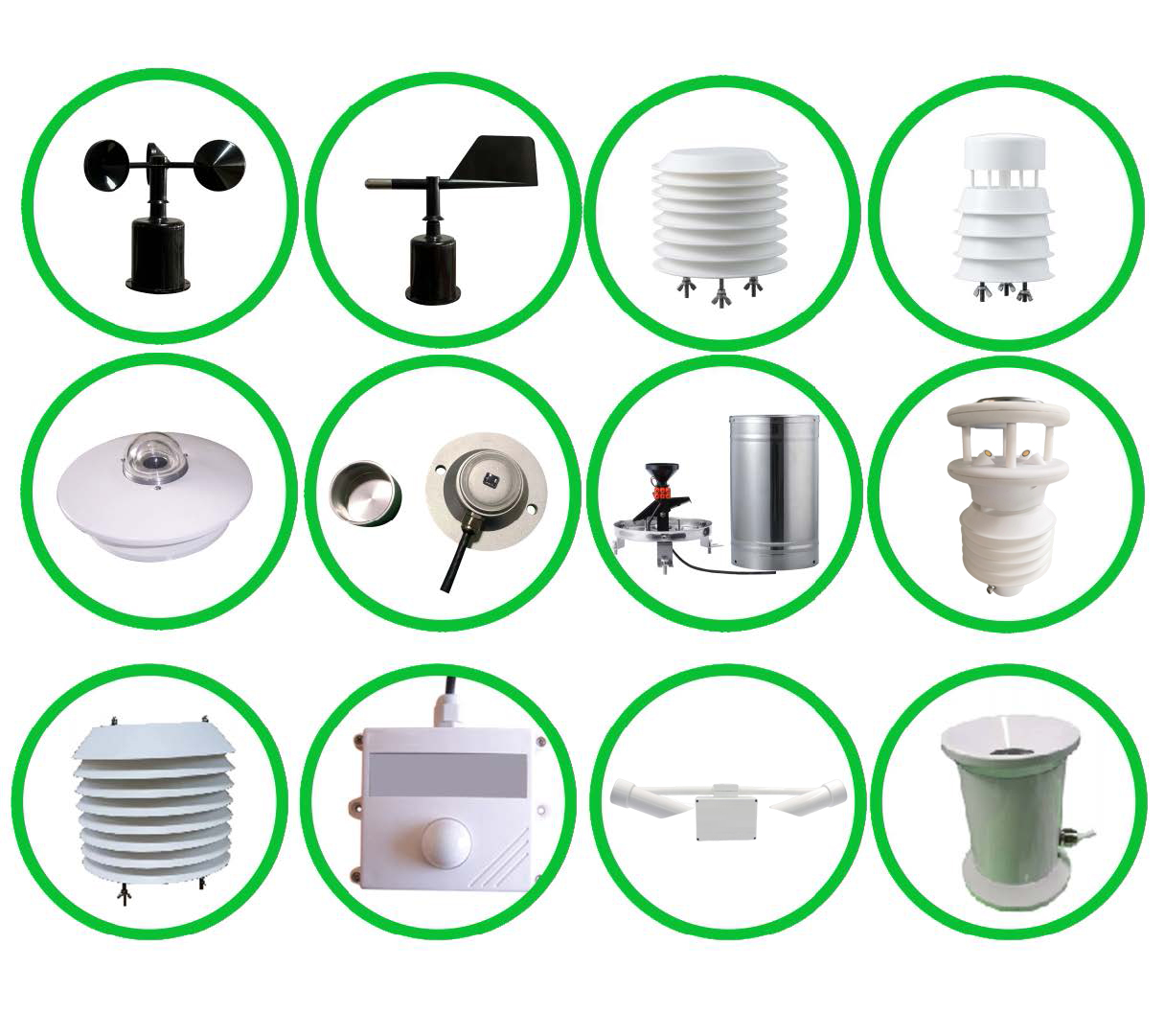

- Capteurs météorologiques (par exemple capteurs de température, d'humidité, de vitesse du vent, de direction du vent, de rayonnement, etc.)

- Collecteur et responsable du traitement des données

- Support et base de montage

- Batteries et alimentation de secours

- Module de transmission de données (ex : GPRS, 4G, 5G, 6G, WiFi, LoRa, etc.)

 3. Étapes d'installation d'une station météo environnementale photovoltaïque

Préparation des fondations :

- Selon l'emplacement choisi, réaliser la construction des infrastructures, telles que les fondations en béton, le montage en rack, etc.

  Installation de rayonnages et de panneaux solaires :

- Installer le rayonnage pour assurer la stabilité.

- Fixez le panneau solaire PV sur le support et ajustez l'angle pour maximiser l'efficacité de la réception de l'énergie solaire.

Installer des capteurs météorologiques :

- Installez les capteurs de température, d'humidité, de vitesse du vent, de direction du vent, de rayonnement solaire et autres conformément au guide d'installation du fabricant du capteur.

- Assurez-vous que les capteurs sont montés dans des endroits appropriés pour éviter l'ombrage et les interférences.

Connexion du collecteur de données et du contrôleur :

- Connectez le câble de données de chaque capteur au collecteur de données.

- Installez et configurez le contrôleur pour garantir que tous les appareils communiquent correctement.

  - Connecter les lignes de communication entre la station météo et le système d'acquisition de données pour assurer la collecte et la transmission des données en temps réel.

  - Pour les systèmes de surveillance à distance, assurez-vous que la station météo dispose d'une connexion réseau stable.

Alimentation électrique et alimentation de secours :

- Connectez les panneaux solaires photovoltaïques à la batterie ou au système de stockage pour assurer une alimentation électrique continue.

- Installer une alimentation de secours pour éviter les interruptions de courant dues à un temps nuageux prolongé ou à une panne d’équipement.

Module de transfert de données :

- Installer un module de transmission de données pour garantir que les données météorologiques peuvent être transmises au centre de surveillance ou à la plateforme cloud en temps réel.

 4. Mise en service et étalonnage de la station météorologique environnementale photovoltaïque

Mise en service du système :

- Vérifiez si toutes les connexions sont fermes et assurez-vous qu'il n'y a pas de desserrage ou de court-circuit.

- Allumez le système d'acquisition de données et vérifiez si la sortie de données de chaque capteur est normale.

Calibrer les capteurs :

- Calibrez chaque capteur selon la méthode d'étalonnage fournie par le fabricant de l'équipement pour garantir la précision des mesures.

Transmission des données de test :

- Testez le module de transmission de données pour vous assurer que les données peuvent être transmises de manière stable et précise à l'extrémité de réception prévue.

 5. Maintenance de la station météorologique photovoltaïque

Inspection régulière :

- Vérifiez régulièrement la propreté de la surface du panneau solaire et nettoyez-la si nécessaire pour garantir l'efficacité de la production d'énergie.

- Vérifiez régulièrement l'état de connexion des capteurs et des câbles de données pour éviter tout desserrage ou dommage.

Mises à jour logicielles :

- Vérifiez et mettez à jour régulièrement le micrologiciel ou le logiciel du collecteur de données et du contrôleur pour garantir la stabilité et la sécurité du fonctionnement du système.

Surveillance des données :

- Surveiller en permanence les données météorologiques pour détecter et traiter à temps les données anormales ou les pannes d'équipement.

Remplacement de l'équipement :

- En fonction de la durée de vie et des performances de l'équipement, remplacez régulièrement l'équipement vieillissant ou défectueux pour assurer le fonctionnement stable à long terme du système.

Grâce aux étapes ci-dessus, vous pouvez terminer l'installation et la mise en service de la station météorologique environnementale PV et de la station météorologique PV pour fournir une base fiable pour la collecte et l'analyse ultérieures des données météorologiques.

En résumé, une station météorologique photovoltaïque est un appareil spécialement conçu pour surveiller les conditions météorologiques environnementales autour d'un système de production d'énergie photovoltaïque. Sa fonction principale est de collecter et d'enregistrer des données sur le rayonnement solaire, la température, l'humidité, la vitesse et la direction du vent, ainsi que d'autres paramètres météorologiques, afin d'optimiser le fonctionnement et l'efficacité des systèmes de production d'énergie photovoltaïque. La mise en place de stations météorologique photovoltaïque contribue non seulement à optimiser les performances des systèmes de production d'énergie photovoltaïque, mais fournit également une base scientifique pour la prise de décision pertinente et constitue un outil essentiel à la gestion moderne de l'énergie photovoltaïque.
