Étapes d'installation du transmetteur de turbidité en ligne pour les projets de qualité de l'eau RS485 Modbus

Contexte du projet et demande d’application industrielle

Cet article est réécrit autour du contenu de l'installation dans le matériel fourni. Dans les projets de turbidité en ligne, le transmetteur et la sonde ne sont pas installés simplement en les fixant à un mur et en les mettant sous tension. La position d'installation, la lumière du soleil, les vibrations, la hauteur de vision de l'opérateur, le câblage, le jeu d'immersion, le nettoyage et l'étalonnage de la fenêtre optique affectent tous la fiabilité de la valeur finale du NTU.

Pour les intégrateurs de systèmes, la procédure d’installation doit être écrite dans le document de construction et de mise en service. Sinon, le même capteur de turbidité peut afficher des valeurs instables en raison de bulles, de la lumière directe du soleil, d'une mauvaise étanchéité des câbles, de la réflexion des murs, de l'accumulation de sédiments ou d'une polarité incorrecte du RS485.

Position du produit dans le système

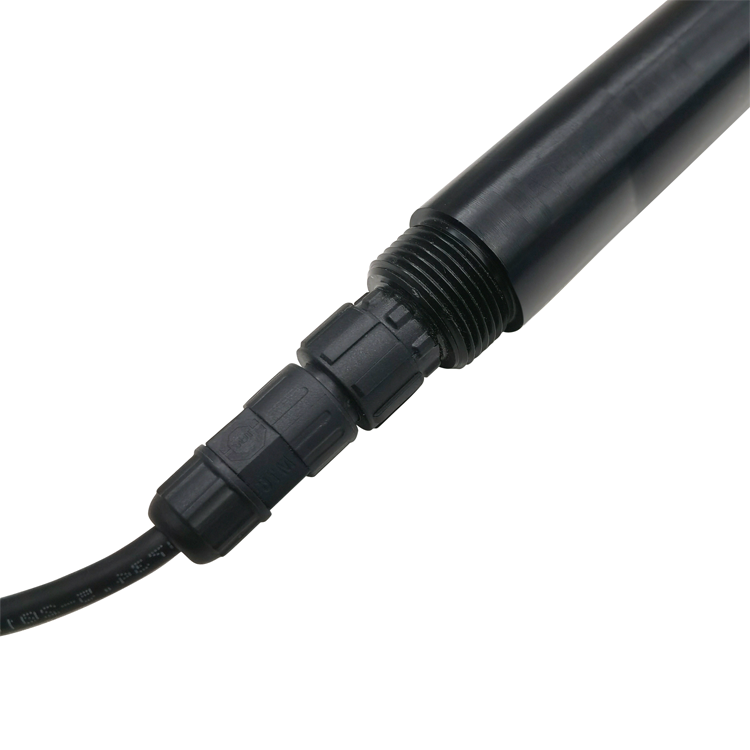

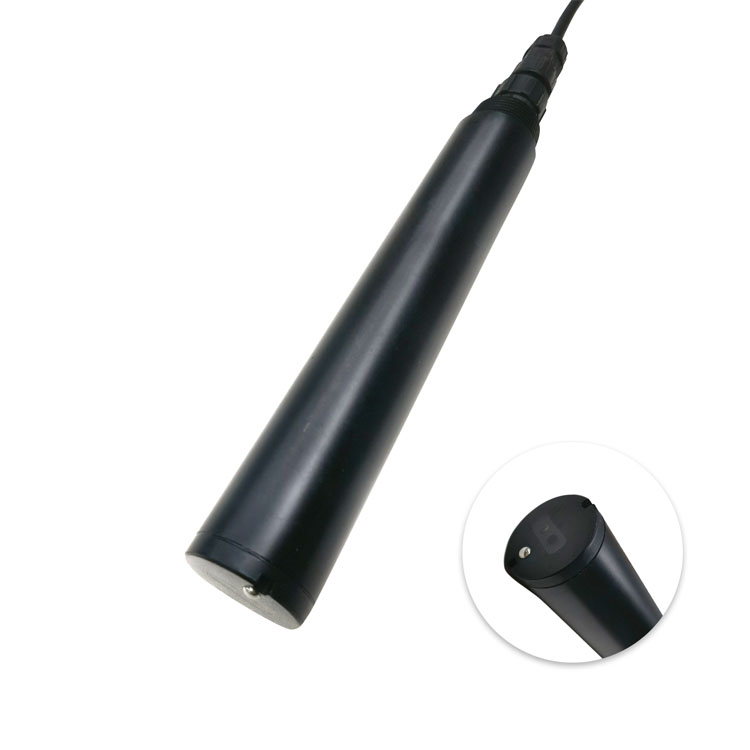

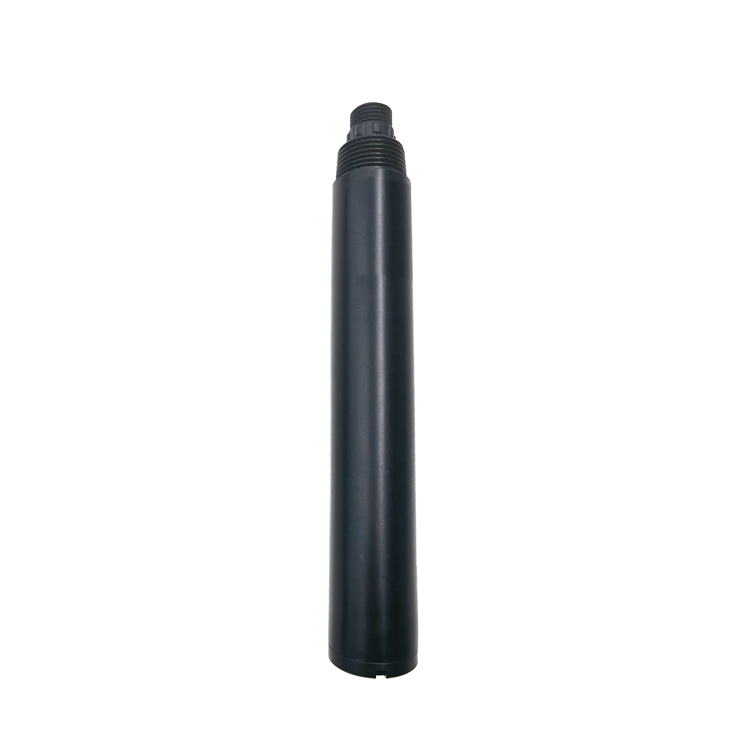

Le transmetteur de turbidité en ligne reçoit le signal de turbidité et fournit un affichage, un fonctionnement local et un accès à la communication. La sonde NiuBoL NBL-WQ-TS mesure la turbidité par lumière diffusée à 90 degrés et produit RS485 Modbus RTU et 4-20 mA. Le transmetteur est généralement monté à proximité du point d'échantillonnage ou à l'intérieur d'une armoire de commande, tandis que la sonde est installée dans le réservoir, le canal, la chambre d'échantillonnage ou le tuyau d'immersion.

Compatibilité des communications et des protocoles

Le câblage du RS485 Modbus RTU doit être planifié avant l'installation. Le fil rouge est l'alimentation, le fil noir est la masse, le fil bleu est 485A et le fil blanc est 485B selon la description du câblage NiuBoL. Après le câblage, vérifiez la polarité et la tension d'alimentation avant de mettre le système sous tension. Pour les projets analogiques, la mise à l'échelle 4-20 mA doit correspondre à la gamme NTU sélectionnée.

Paramètres techniques

Étapes d'installation du transmetteur de turbidité en ligne

Précautions d'utilisation et d'entretien

Après une certaine période d'utilisation de l'instrument, la fenêtre du trajet optique du capteur de turbidité à immersion peut devenir polluée. Cela crée une erreur de mesure. Le matériau source recommande de nettoyer la fenêtre optique avec du coton alcoolisé tenu par une pince à épiler si nécessaire, et de la recalibrer après le nettoyage.

Do ne démonte pas l'instrument. La sonde contient des composants optiques et électroniques sensibles. Les chocs mécaniques, les tirages de câbles et les démontages non autorisés peuvent endommager les performances.

Scénarios d'application

1. Installation du transmetteur de l'usine d'eau

Défi de l'environnement du site :les opérateurs ont besoin d'un affichage local lisible et de données SCADA fiables.

Schéma d'intégration du système :installez l'émetteur à proximité du lieu d'échantillonnage, évitez la lumière du soleil et les vibrations, et connectez le RS485 au SCADA.

Valeur utilisateur délivrée :Le personnel de mise en service peut comparer l'affichage local et les données distantes.

2. Salle des pompes d'alimentation secondaire

Défi de l'environnement du site :un espace limité et une humidité élevée rendent l’accès pour la maintenance difficile.

Schéma d'intégration du système :montez l'émetteur à une hauteur visible et réservez un espace d'ouverture de l'armoire.

Valeur utilisateur délivrée :les équipes de maintenance peuvent nettoyer, calibrer et inspecter le câblage.

3. Surveillance des canaux ouverts ou des réservoirs

Défi de l'environnement du site :les sédiments, les bulles et la réflexion des parois affectent les lectures optiques.

Schéma d'intégration du système :installez la sonde avec un dégagement correct et une profondeur d'immersion stable.

Valeur utilisateur délivrée :la valeur NTU représente mieux le plan d'eau.

4. Conduite d'eau de procédé industriel

Défi de l'environnement du site :les systèmes existants peuvent utiliser une entrée analogique tandis que les nouvelles plates-formes ont besoin de données numériques.

Schéma d'intégration du système :utilisez RS485 Modbus RTU pour l'acquisition de passerelle et 4-20 mA pour l'ancienne entrée PLC.

Valeur utilisateur délivrée :le projet peut mettre à niveau l'acquisition de données sans remplacer tout le matériel.

Guide de sélection

Sélection de précision :Faites correspondre la plage à la turbidité attendue. Les applications NTU basses nécessitent une plage basse ; les matières en suspension élevées nécessitent une gamme plus large.

Sélection des communications :RS485 Modbus RTU est recommandé pour l'intégration numérique. 4-20 mA est conservé pour les armoires analogiques.

Sélection de l'environnement d'installation :Évitez la lumière du soleil, les vibrations, les bulles, les sédiments, la réflexion des murs et les impacts mécaniques.

Sélection de l'alimentation :Utilisez du 12-24 VCC régulé et vérifiez la polarité des bornes avant la mise sous tension.

Notes d'intégration du système

Le dossier d'installation doit inclure la position du transmetteur, l'emplacement de la sonde, le cheminement du câble, les paramètres du Modbus, la plage sélectionnée, le liquide d'étalonnage, le temps d'étalonnage et la lecture initiale.

Si la valeur est instable après l'installation, vérifiez d'abord les bulles, la contamination de la fenêtre optique, la mise à la terre, la polarité du RS485, les bornes desserrées et si l'extrémité de mesure est trop proche du mur ou du fond.

FAQ

Q1 : Où l’émetteur doit-il être installé ?
À l'abri de la lumière directe du soleil et des vibrations excessives, avec suffisamment d'espace pour l'ouverture et l'entretien du boîtier.

Q2 : Où la sonde de turbidité doit-elle être installée ?
A un point d'eau représentatif à l'écart des sédiments, des bulles, des réflexions des parois et des impacts directs.

Q3 : Quelle autorisation doit-on conserver ?
À plus de 5 cm du mur latéral et à plus de 10 cm du bas si possible.

Q4 : Quelles couleurs de fils sont utilisées ?
Le rouge est l'alimentation, le noir est la masse, le bleu est 485A et le blanc est 485B.

Q5 : Quand la fenêtre optique doit-elle être nettoyée ?
Lorsque les lectures dérivent, deviennent instables ou après une utilisation dans de l'eau sale pendant un certain temps.

Q6 : Pourquoi recalibrer après le nettoyage ?
Le nettoyage modifie l'état optique de la fenêtre de mesure, donc l'étalonnage vérifie la référence.

Q7 : Que doit confirmer l'approvisionnement ?
Portée, sortie, longueur de câble, accessoires d'installation, exigences du transmetteur et documentation Modbus.

Q8 : Peut-il fonctionner avec des automates plus anciens ?
Oui. Le RS485 prend en charge les systèmes numériques et 4-20 mA peut prendre en charge les entrées analogiques existantes.

Résumé des décisions d’approvisionnement en ingénierie

La qualité de l'installation d'un transmetteur de turbidité en ligne détermine si les données de turbidité sont fiables. Un projet doit définir des exigences claires en matière d'installation, de câblage, de nettoyage et d'étalonnage ainsi que pour le capteur.
