Capteur d'humidité d'irrigation

INTRODUCTION : Le capteur d'humidité d'irrigation est un dispositif agrotechnique utilisé pour surveiller l'humidité du sol afin d'aider les agriculteurs à gérer l'irrigation de manière rationnelle. L'utilisation de tels capteurs est importante pour améliorer l'efficacité de l'utilisation de l'eau en agriculture, favoriser la croissance des cultures et protéger l'environnement. Dans cet article, nous présenterons le concept de base du capteur d'humidité d'irrigation, son principe de fonctionnement et son rôle dans la production agricole.

1, Définition du capteur d'humidité d'irrigation

Le capteur d'humidité pour l'irrigation est un appareil utilisé pour mesurer l'humidité du sol. Il détecte la teneur en eau du sol et la compare à un seuil prédéfini. En fonction de l'humidité réelle du sol, le capteur peut fournir des données aux agriculteurs pour les aider à déterminer le moment et la quantité d'irrigation nécessaires.

2. Type de capteur d'humidité du sol .

- Tensiomètre : mesure la tension de l'eau du sol, indiquant à quel point l'eau est retenue dans le sol.

- Capteur de capacité : détermine l'humidité du sol en mesurant les changements de capacité.

- Capteurs de réflectance dans le domaine temporel (TDR) : évaluez la teneur en humidité du sol en mesurant le temps nécessaire à une impulsion électromagnétique pour traverser le sol.

- Capteur d'humidité du sol FDR : déterminez la teneur en humidité du sol en mesurant la constante diélectrique dans le sol.

3. Principe de fonctionnement du capteur d'humidité d'irrigation

Les capteurs d'humidité du sol jouent un rôle important dans l'agriculture, la gestion des ressources en eau et la surveillance environnementale. Parmi eux, la FDR (réflectométrie en domaine fréquentiel) et la TDR (réflectométrie en domaine temporel) sont deux technologies courantes. Voici leur principe de fonctionnement :

3.1 Principe de fonctionnement du capteur d'humidité du sol FDR

Le capteur d'humidité du sol FDR détermine la teneur en eau du sol en mesurant sa constante diélectrique. La technique FDR utilise le principe de réflexion des ondes électromagnétiques haute fréquence dans des milieux présentant différentes constantes diélectriques. Le processus de fonctionnement est le suivant :

1. Transmission et réception du signal : Le capteur introduit un signal haute fréquence dans le sol via la sonde. Lorsque le signal rencontre l'interface du milieu, il est réfléchi et le capteur reçoit le signal réfléchi.

2. Analyse du signal : En calculant le retard et l'amplitude du signal réfléchi, la distance et la constante diélectrique du point de réflexion sont déterminées. La constante diélectrique du sol varie avec sa teneur en eau. Lorsque cette teneur augmente, sa constante diélectrique augmente également.

3. Traitement des données : L'instrument reçoit les signaux mesurés par la sonde et effectue le traitement et la sortie des données, afin d'obtenir des informations sur la teneur en eau du sol.

Avec les avantages d'une précision de mesure élevée, d'une large gamme d'applications et de solides performances anti-interférences, le capteur FDR a été largement utilisé dans l'agriculture, la gestion des ressources en eau et la surveillance de l'environnement.

3.2 Principe de fonctionnement du capteur d'humidité du sol TDR

Le capteur d'humidité du sol TDR mesure la teneur en humidité du sol en mesurant le temps de propagation de l'onde électrique réfléchie le long de la ligne de transport. Le processus est le suivant :

1. Transmission du signal : le capteur TDR transmet un signal d’impulsion électromagnétique dans le sol.

2. Propagation et réflexion du signal : Lorsque ce signal se propage dans le sol, il est réfléchi et diffusé lorsqu'il rencontre différentes interfaces de milieux (par exemple, particules de sol, humidité, etc.).

3. Réception et traitement du signal : Le capteur reçoit le signal réfléchi et mesure le temps de propagation du signal. Ce temps est lié à la capacité de stockage de charge (c'est-à-dire la teneur en eau volumétrique) du sol.

4. Analyse des données : Grâce à un algorithme spécifique et à un processus d'étalonnage, le temps de propagation du signal est converti en teneur en eau du sol.

Le capteur TDR présente les avantages d'une lecture continue, d'une insensibilité à la salinité et d'une grande précision. Cependant, son utilisation est plus complexe que celle des capteurs capacitifs, et il est également plus coûteux et consomme davantage d'énergie.

En résumé, les capteurs d'humidité du sol FDR et TDR diffèrent par leur principe de mesure, mais tous deux permettent de mesurer efficacement la teneur en humidité du sol et fournissent des données importantes pour la production agricole et la surveillance environnementale. Dans la pratique, vous pouvez choisir le type et le modèle de capteur appropriés en fonction des besoins et des scénarios spécifiques.

4. Le capteur d'humidité d'irrigation fonctionne

Le capteur d'humidité d'irrigation est généralement connecté au système d'acquisition de données. Les résultats de mesure sont transmis au système de gestion agricole, permettant ainsi aux agriculteurs de prendre des décisions d'irrigation. Voici son fonctionnement :

-Les capteurs d'humidité d'irrigation sont enterrés à différentes profondeurs dans la zone racinaire des cultures.

- Acquisition de données : Les capteurs mesurent l'humidité du sol de manière périodique ou continue. Les données sont transmises au programmateur d'irrigation ou au système centralisé.

- Analyse des données : Les informations sont traitées pour déterminer le besoin d’irrigation en fonction de seuils prédéfinis ou de besoins spécifiques à la culture.

-Automatisation : Intégré au système d'irrigation, le capteur peut déclencher des cycles d'arrosage automatiques en fonction des données d'humidité en temps réel.

5, valeur du rôle du capteur d'humidité d'irrigation

1. Économisez de l'eau : en surveillant avec précision l'humidité du sol, les capteurs d'humidité d'irrigation peuvent aider les agriculteurs à éviter une irrigation excessive ou inutile, économisant ainsi de l'eau.

2. Améliorer le rendement des cultures : une gestion raisonnable de l'eau favorise la croissance des cultures, le capteur d'humidité d'irrigation peut aider les agriculteurs en fonction des besoins réels de l'irrigation du sol, améliorer le rendement des cultures.

3. Réduire la pollution environnementale : Une irrigation irrationnelle peut entraîner une pollution de l'eau et une salinisation des sols. L'utilisation de capteurs d'humidité pour l'irrigation peut réduire cette pollution et protéger l'environnement.

4. Améliorer la productivité agricole : les données fournies par le capteur peuvent aider les agriculteurs à mieux gérer leurs terres agricoles et à améliorer la productivité agricole.

6. Il y a plusieurs facteurs clés à prendre en compte lors du choix du capteur d'humidité d'irrigation adapté à votre exploitation :

1. type de sol : différents types de sols (par exemple sableux, argileux, limoneux) ont des capacités de rétention d'eau différentes, vous devez donc choisir des capteurs qui peuvent être adaptés au type de sol spécifique de votre exploitation.

2. Besoins des cultures : différentes cultures nécessitent différentes quantités d'eau et le capteur doit être en mesure de répondre aux besoins des cultures cultivées dans votre ferme.

3. Système d'irrigation : Le type de système d'irrigation utilisé dans votre exploitation (par exemple, goutte à goutte, aspersion, inondation, etc.) affectera la manière dont les capteurs seront installés et l'intensité de leur déploiement.

4. Conditions environnementales : Les conditions climatiques de votre ferme (par exemple, température, humidité, salinité, etc.) peuvent affecter les performances et la durée de vie du capteur.

5. Budget : Le prix du capteur et le coût de maintenance sont également des facteurs à prendre en compte lors de la sélection.

6. transmission et traitement des données : choisissez des capteurs compatibles avec votre système de gestion agricole existant (par exemple, capacités de communication filaire ou sans fil, fonctions de stockage et d'analyse des données).

7. Fiabilité et maintenance : Sélectionnez des capteurs à haute durabilité et à maintenance facile pour minimiser les pannes et les coûts de maintenance à long terme.

8. Assistance fournisseur et service après-vente : choisissez un fournisseur réputé qui fournit un bon support technique et un bon service après-vente.

Les capteurs d'humidité d'irrigation sont un outil essentiel de l'agriculture moderne. Ils contribuent à une gestion précise de l'irrigation, à la conservation de l'eau, à la productivité des cultures et à la réduction de l'impact environnemental. En surveillant avec précision l'humidité du sol et en automatisant le processus d'irrigation, ces capteurs permettent aux agriculteurs de prendre des décisions éclairées, d'optimiser les ressources en eau et de contribuer à des pratiques agricoles durables dans le monde entier.

Avant de sélectionner un capteur, vous souhaiterez peut-être parler à un technologue agricole ou à un vendeur pour vous assurer que le capteur que vous choisissez répondra à vos besoins spécifiques.

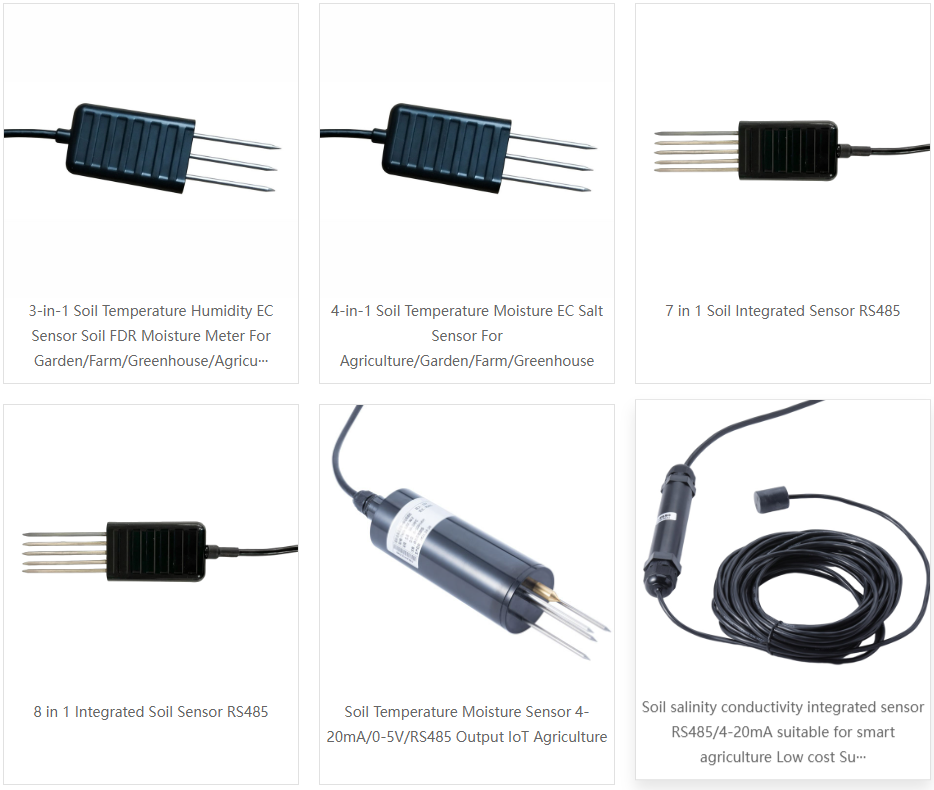

Fiche technique du capteur d'humidité du sol :

1. Fiche technique du capteur de température et d'humidité du sol NBL-S-THR

NBL-S-THR-Capteurs-de-température-et-d'humidité-du-sol-Manuel-d'instructions-V4.0.pdf

2. Fiche technique du capteur de température et d'humidité du sol NBL-S-TMC

NBL-S-TMC-Capteur de température et d'humidité du sol et de conductivité.pdf

3.  Fiche technique du capteur de température et d'humidité du sol NBL-S-TM

NBL-S-TM-Capteur-de-température-et-d'humidité-du-sol-Manuel-d'instructions-4.0.pdf

4. Capteur intégré de température, d'humidité , de conductivité et de salinité du sol NBL-S-TMCS

Capteur de température, d'humidité, de conductivité et de salinité du sol NBL-S-TMCS.pdf

5. Capteur intégré de température,  d'humidité , de NPK, de conductivité et de pH du sol NBL-S-TMCS-7

Manuel du capteur composite de sol 7 en 1.pdf

4. Capteur intégré de température, d'humidité , de NPK,  de pH,  de conductivité et de salinité du sol NBL-S-TMCS-8

Manuel du capteur composite de sol 8 en 1.pdf
