Exigences en matière de qualité de l'eau industrielle et intégration de capteurs en ligne pour les systèmes d'eau de procédé

Contexte du projet et demande d’application industrielle

L’eau industrielle comprend l’eau des matières premières, l’eau de traitement des produits, l’eau des chaudières, l’eau de refroidissement, l’eau de nettoyage et l’eau domestique des usines. Le document source souligne que l’eau de refroidissement représente souvent environ 60 à 70 % de la consommation d’eau industrielle, alors que seule une petite proportion est réellement consommée ; après un traitement adapté, plus de 90 % de l’eau peut être réutilisée dans de nombreux procédés.

Différentes applications industrielles nécessitent différents indicateurs de qualité de l’eau. L’eau destinée aux aliments et aux boissons est proche des besoins en eau potable ; l'eau pharmaceutique et électrolytique nécessite une faible teneur en sel et en fer/manganèse ; la teinture textile est sensible à la dureté et au fer ; l'eau de chaudière est sensible à la dureté, à l'oxygène dissous, au pH, à l'alcalinité, au chlorure et à la silice ; l'eau de refroidissement doit éviter le tartre, la corrosion, la croissance microbienne et le blocage des boues.

Position du produit dans le système

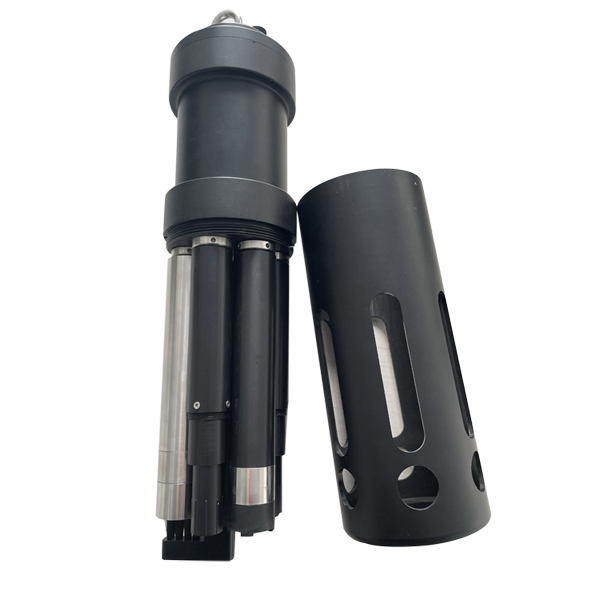

Les capteurs de qualité de l'eau NiuBoL sont des dispositifs d'acquisition de terrain connectés aux passerelles PLC, DCS, SCADA, RTU ou IoT industrielles. Une configuration multiparamétrique peut combiner le pH, l'ORP, la conductivité, l'oxygène dissous, la turbidité, le COD, l'azote ammoniacal et la température pour les décisions de dosage, de purge, de filtration, de vérification du nettoyage et de réutilisation.

Compatibilité des communications et des protocoles

RS485 Modbus RTU convient aux armoires industrielles distribuées car il prend en charge plusieurs capteurs sur un seul bus et permet à chaque paramètre d'être mappé dans le système de contrôle. L'équipe d'ingénierie doit définir les adresses, le débit en bauds, la parité, la liste des registres, la mise à la terre et le cheminement des câbles avant l'installation.

Paramètres techniques

Exigences en matière de qualité de l'eau par utilisation industrielle

Scénarios d'application

1. Systèmes d'eau de refroidissement

Défi de l'environnement du site :le tartre, la corrosion, les matières en suspension et la croissance microbienne réduisent l’efficacité du transfert de chaleur.

Schéma d'intégration du système :combinez des capteurs de conductivité, pH, de turbidité et de température dans une armoire Modbus RTU.

Valeur utilisateur délivrée :les opérateurs peuvent optimiser la maintenance de la purge, du dosage et de la filtration.

2. Traitement de l’eau des chaudières et des centrales électriques

Défi de l'environnement du site :la dureté et l'oxygène dissous peuvent provoquer du tartre et de la corrosion.

Schéma d'intégration du système :utiliser le contrôle de conductivité et le pH après adoucissement, déminéralisation et retour des condensats.

Valeur utilisateur délivrée :les équipes de maintenance reçoivent des alertes précoces avant que l’efficacité de la chaudière ne soit affectée.

3. Services alimentaires, boissons et produits pharmaceutiques

Défi de l'environnement du site :la qualité de l'eau peut affecter directement la qualité du produit et la vérification du nettoyage.

Schéma d'intégration du système :installer pH, surveillance de la conductivité, de la turbidité et du désinfectant résiduel aux points critiques.

Valeur utilisateur délivrée :les équipes qualité obtiennent des données traçables au lieu de s’appuyer uniquement sur un échantillonnage périodique.

4. Réutilisation des eaux usées industrielles

Défi de l'environnement du site :la composition de l’eau de réutilisation change en fonction de la charge de production et des performances de traitement.

Schéma d'intégration du système :surveiller le COD, l'azote ammoniacal, la turbidité, le pH et la conductivité après traitement.

Valeur utilisateur délivrée :l'usine peut décider si l'eau peut être réutilisée.

Guide de sélection

Sélection de précision :Sélectionnez une précision plus stricte pour les points de conformité et de contrôle des processus ; les points de tendance uniquement peuvent utiliser des plages plus larges.

Sélection des communications :Utilisez RS485 Modbus RTU pour les systèmes PLC, DCS et passerelle.

Sélection de l'environnement d'installation :Choisissez une installation par immersion, à flux continu ou en dérivation en fonction de la pression, de la stabilité du débit, de l'encrassement et de l'accès pour la maintenance.

Sélection de l'alimentation :Confirmez la capacité électrique de l’armoire, en particulier pour les appareils de nettoyage automatique.

Notes d'intégration du système

Commencez par une matrice de paramètres : point de mesure, objectif, paramètre, plage, précision, sortie, longueur de câble, méthode de nettoyage et cycle d'étalonnage. Cette matrice est plus utile pour les achats qu’une simple liste de produits.

Le même paramètre a des significations différentes selon les processus. La conductivité dans l'eau de refroidissement est utilisée pour le contrôle de la concentration, tandis que la conductivité dans l'eau pure vérifie la qualité de la déionisation.

FAQ

Q1 : Pourquoi les industries do nécessitent-elles des indicateurs différents ?
Parce que l'eau peut servir de matière première, de fluide de traitement, d'eau de nettoyage, d'alimentation de chaudière ou de fluide de refroidissement.

Q2 : Pourquoi l’eau de refroidissement est-elle importante ?
Elle représente une part importante de la consommation d’eau industrielle et est sujette au tartre, à la corrosion, aux boues et à la croissance biologique.

Q3 : Un réseau Modbus peut-il inclure plusieurs capteurs ?
Oui, si chaque capteur a une adresse unique et que le câblage du RS485 est conçu correctement.

Q4 : Comment sélectionner les capteurs de chaudière ?
Concentrez-vous sur les indicateurs de tartre et de corrosion tels que la conductivité, le pH et l'oxygène dissous.

Q5 : Quand la surveillance multiparamétrique est-elle adaptée ?
Lorsque plusieurs indicateurs sont requis au même point ou qu’une installation compacte est nécessaire.

Q6 : Que doivent fournir les fournisseurs ?
Fiches techniques, cartes Modbus, schémas de câblage, instructions d'étalonnage et conseils de maintenance.

Q7 : Comment éviter une mauvaise sélection ?
Définissez d’abord la consommation d’eau, la portée attendue, la méthode d’installation et l’objectif de contrôle.

Q8 : Quelle est la valeur pour les intégrateurs ?
Les capteurs et protocoles standardisés réduisent le temps de mise en service et prennent en charge l'expansion.

Résumé des décisions d’approvisionnement en ingénierie

La surveillance industrielle de la qualité de l’eau doit suivre l’utilisation réelle de l’eau. Les capteurs NiuBoL RS485 Modbus RTU aident les intégrateurs à construire des systèmes structurés pour l'eau de refroidissement, l'eau de chaudière, l'eau de traitement et l'eau de réutilisation.
