Anémomètre à coupelle et girouette

Présentation de l'anémomètre à coupelle

Définition de l'anémomètre à coupelle :

Un anémomètre à coupelle , également appelé anémomètre à coupelle, est un instrument couramment utilisé pour mesurer la vitesse du vent. Le capteur est généralement constitué de trois ou quatre coupelles vides, coniques ou hémisphériques, fixées sur un support en étoile trident à 120° l'une de l'autre ou sur un support en croix à 90° l'une de l'autre. Les surfaces concaves des coupelles sont orientées dans une seule direction.

Principe de fonctionnement de l'anémomètre à coupelle :

Un anémomètre à coupelle, également appelé anémomètre à coupelle rotative ou anémomètre Robinson, est un instrument mécanique de mesure de la vitesse du vent. Il est constitué de trois ou quatre coupelles hémisphériques ou coniques fixées sur un arbre rotatif. Sous l'effet du vent, les coupelles se mettent en rotation. Plus le vent souffle, plus leur vitesse est élevée. La vitesse de rotation de la coupelle (c'est-à-dire son nombre de tours par seconde) est directement proportionnelle à la vitesse du vent. Cette vitesse peut donc être déterminée en mesurant sa vitesse. Lorsque la coupelle tourne, elle entraîne le disque de coupe coaxial multidents ou la barre magnétique en rotation, puis, via le circuit, produit une impulsion. La vitesse de rotation de la coupelle est proportionnelle au signal. Ce signal est compté par le compteur et converti en valeur réelle de la vitesse du vent.

Le rôle de l'anémomètre à coupelle :

Le rôle principal de l'anémomètre à coupelle est de mesurer avec précision la vitesse du vent, pour l'observation météorologique, la production d'énergie éolienne, l'aérospatiale, la surveillance environnementale et d'autres domaines, afin de fournir des données météorologiques essentielles. La précision de ses mesures influence directement la prise de décision et le jugement dans les domaines concernés.

1. mesure de la vitesse du vent : fournit des données sur la vitesse du vent couramment utilisées en météorologie et en surveillance environnementale.

2. Enregistrement des données : les données de changement de vitesse du vent peuvent être enregistrées et stockées par des appareils électroniques.

Scénarios d'application de l'anémomètre à coupelle :

Observation météorologique : Dans les stations météorologiques, l'anémomètre à coupelle est l'un des outils importants pour mesurer la vitesse du vent, fournissant des données de base pour les prévisions météorologiques et la recherche climatique.

Énergie éolienne : Dans le domaine de la production d'énergie éolienne, les anémomètres à coupelle sont utilisés pour surveiller les changements de vitesse du vent afin d'assurer le fonctionnement stable des éoliennes et d'optimiser l'efficacité de la production d'énergie.

Aérospatiale : Dans le domaine aérospatial, les anémomètres à coupelles sont utilisés pour mesurer la vitesse du vent autour de l'avion, ce qui constitue une garantie importante pour la sécurité des vols.

Surveillance environnementale : Dans le domaine de la surveillance environnementale, les anémomètres à coupelle peuvent être utilisés pour mesurer les changements de vitesse du vent dans l'atmosphère, fournissant ainsi des données à l'appui de la protection et de la gouvernance de l'environnement.

Agriculture : Guider la protection des cultures et la gestion de l’irrigation.

Recherche scientifique : recherche dans les domaines de la physique atmosphérique, de la climatologie, etc.

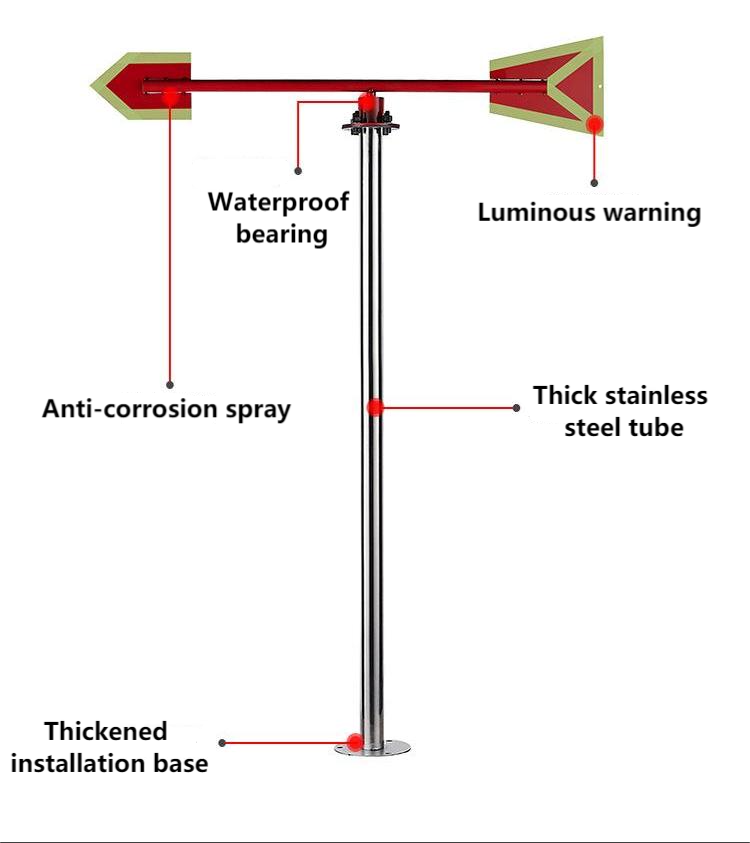

Introduction à la girouette

Définition de base :

Une girouette est un instrument utilisé pour indiquer la direction du vent. Elle se compose généralement d'une flèche ou d'une aiguille légère et d'une base ou d'un support fixe. Elle est composée d'une flèche, d'un contrepoids, d'une tige de pointage et d'un axe rotatif. Sous l'action du vent, la flèche ou l'aiguille tourne dans le sens du vent, indiquant ainsi la direction du vent entrant.

Principe de fonctionnement de la girouette :

Le principe de l'anémomètre repose sur l'équilibre des moments sous la pression du vent. Lorsque le vent souffle, la flèche et la queue de l'anémomètre sont soumises à des pressions différentes. L'extrémité étant exposée à une zone de vent plus large, elle génère un moment de pression plus important, ce qui entraîne la girouette à tourner autour de son axe vertical jusqu'à ce que la flèche pointe dans la direction du vent. À ce moment, la flèche et la pression du vent de part et d'autre de la queue atteignent un état d'équilibre, et la girouette se stabilise dans une certaine orientation.

Rôle de la girouette :

Le rôle principal de l'anémomètre est de fournir des informations sur la direction du vent, ce qui constitue un support précieux pour l'observation météorologique, la navigation, l'aviation, l'agriculture et d'autres domaines. Comprendre les variations de direction du vent permet de prendre des décisions et des dispositions en conséquence.

1. Indication de la direction du vent : fournit des informations sur la direction du vent.

2. Prévisions météorologiques : combinées aux données sur la vitesse du vent, elles sont utilisées pour les prévisions météorologiques et l'analyse météorologique.

Scénarios d'application des girouettes :

Observation météorologique : Dans les stations météorologiques, la girouette est utilisée en conjonction avec l'anémomètre pour mesurer les deux éléments météorologiques importants que sont la vitesse et la direction du vent.

Nautique : Dans le processus de navigation, la girouette est l'un des outils de navigation importants pour les navires, aidant l'équipage à comprendre le changement de direction du vent et à ajuster le cap et la vitesse.

Agriculture : Dans la production agricole, la compréhension de la direction du vent permet de rationaliser la disposition des cultures, l’irrigation et d’autres activités agricoles.

Aérospatiale : Dans le domaine de l'aérospatiale, la girouette peut être utilisée pour mesurer le changement de direction du vent lorsque l'avion décolle et atterrit afin d'assurer la sécurité du vol.

Urbanisme : Evaluation de l'environnement éolien urbain, accompagnement de la conception des bâtiments et de la végétalisation.

Surveillance environnementale : suivi de la direction de dispersion des polluants et évaluation des impacts environnementaux.

Résumer

L'anémomètre à coupelle et la girouette sont deux instruments d'observation météorologique importants. L'anémomètre à coupelle mesure la vitesse de rotation de la coupelle afin de déterminer l'intensité du vent et de fournir des données précises pour sa mesure. La girouette, quant à elle, fournit des informations sur la direction du vent en indiquant son changement. Ces deux instruments jouent un rôle essentiel dans l'observation météorologique, la production d'énergie éolienne, l'aérospatiale, la surveillance environnementale et d'autres domaines, contribuant ainsi fortement au développement de ces domaines.
