Qu'est-ce que le capteur de température RS485 ?

Le capteur de température RS485 est un dispositif spécialisé conçu pour les applications industrielles et commerciales nécessitant une surveillance précise et fiable de la température. Il utilise le protocole de communication RS485, norme de communication série pour la transmission de données sur paires torsadées. Grâce à sa méthode de signalisation différentielle, il est particulièrement adapté à la transmission longue distance dans des environnements bruyants.

Le capteur de température RS485 est un appareil de mesure de température utilisant le protocole de communication RS485 pour la transmission de données. Voici une explication détaillée du capteur de température RS485 :

Tout d’abord, définition et fonction du capteur de température RS485

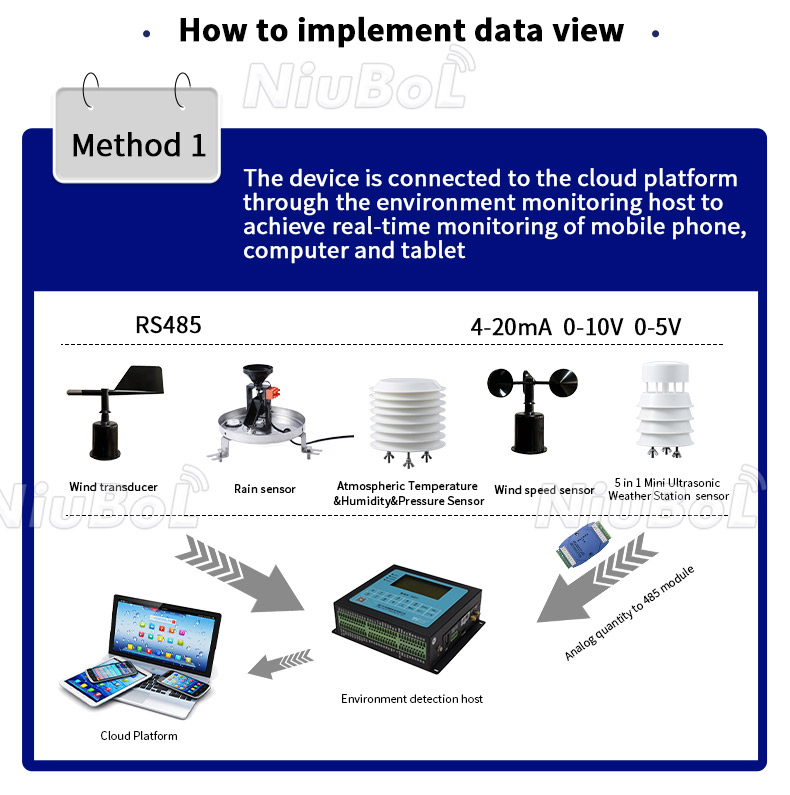

Définition : Le capteur de température RS485 combine la technologie de mesure de température avec le protocole de communication RS485, qui peut mesurer la température ambiante en temps réel et avec précision, et transmettre les données à un ordinateur ou à d'autres dispositifs d'acquisition de données via l'interface RS485.

Fonction : Principalement utilisé dans les scénarios nécessitant une surveillance et un enregistrement à distance des changements de température, tels que l'automatisation industrielle, la surveillance environnementale, les serres agricoles, les centres de données, etc.

Deuxièmement, le principe de la technologie du capteur de température RS485

Mesure de température : le capteur de température RS485 contient un ou plusieurs composants de capteur de température internes (tels que des thermistances, des thermocouples ou des capteurs de température à semi-conducteurs), ces composants sont capables de détecter la température ambiante et de la convertir en un signal électrique.

Traitement du signal : le circuit de traitement du signal pour amplifier le signal électrique, le filtrage et la conversion analogique-numérique et d'autres traitements, le signal analogique est converti en signal numérique.

Transmission de données : l'utilisation du protocole de communication RS485, les données de température traitées via la ligne de signal différentiel pour une transmission de données longue distance, à grande vitesse et stable.

Troisièmement, les caractéristiques et les avantages du capteur de température RS485

Interface RS485

1. Communication bidirectionnelle : le RS485 permet une communication bidirectionnelle via une seule paire de fils. Il peut prendre en charge plusieurs appareils sur le même bus, ce qui le rend idéal pour la mise en réseau de plusieurs capteurs.

2. Transmission longue distance : le RS485 transmet des données sur des distances allant jusqu'à 1 200 mètres (environ 4 000 pieds), ce qui le rend idéal pour les applications nécessitant une surveillance à distance. Cela dépend du débit de données et de la qualité du câble.

3. Signalisation différentielle : elle utilise une signalisation différentielle, qui permet de réduire les effets des interférences électromagnétiques et permet une meilleure intégrité des données sur de longues distances.

4. Capacité multipoint : RS485 prend en charge les réseaux multipoints, ce qui signifie que plusieurs appareils peuvent être connectés sur la même ligne de communication.

5. Débit de données : RS485 prend en charge des débits de données jusqu'à 10 Mbps, bien qu'en pratique, pour la plupart des applications de capteurs, des débits de données inférieurs soient généralement utilisés.

6. Facile à installer et à entretenir : la structure du capteur est relativement simple, facile à installer ; en même temps, l'interface RS485 a une large gamme de compatibilité, facile à connecter et à intégrer avec d'autres appareils.

Avantages du capteur de température RS485

1. Haute précision : les capteurs de température RS485 sont réputés pour leur grande précision de mesure de la température. Ils utilisent généralement des capteurs intégrés numériquement qui fournissent un circuit de traitement numérique fiable pour convertir la température ambiante en signal RS485 correspondant.

2. Qualité industrielle : Ces capteurs résistent aux environnements industriels difficiles. Ils sont généralement étanches à l'eau et à la poussière et peuvent fonctionner sur une large plage de températures, ce qui les rend adaptés aux applications intérieures et extérieures.

3. Communication RS485 : L'interface RS485 permet de connecter plusieurs capteurs sur le même réseau pour une surveillance et un contrôle centralisés. Cette fonctionnalité est particulièrement utile dans l'automatisation industrielle, les systèmes de contrôle de processus et autres applications nécessitant la surveillance simultanée de plusieurs points de température.

4. Compatibilité Modbus : De nombreux capteurs de température RS485 sont compatibles avec le protocole Modbus, une norme largement utilisée pour la connexion de l'électronique industrielle. Cette compatibilité facilite l'intégration aux systèmes de contrôle et aux réseaux d'acquisition de données existants.

5. Applications polyvalentes : Les capteurs de température RS485 sont utilisés dans de nombreuses applications, notamment l'automatisation des bâtiments, la climatisation, les systèmes CVC, la surveillance des serres et les industries pharmaceutique et chimique. Ils peuvent également être intégrés aux systèmes IoT (Internet des objets) pour la surveillance et l'analyse de données à distance.

6. Flexibilité d'installation : Selon le modèle, les capteurs de température RS485 peuvent être fixés au mur ou installés à divers emplacements pour répondre à des besoins de surveillance spécifiques. Certains capteurs sont conçus pour la surveillance de l'humidité et de la température du sol, un élément essentiel pour l'agriculture et l'horticulture.

7. Transmission de données : les données collectées par les capteurs de température RS485 peuvent être transmises à un serveur via un réseau cellulaire (2G/3G/4G), permettant une surveillance et une analyse à distance en temps réel.

Quatrièmement, les domaines d’application des capteurs de température RS485

Automatisation industrielle : pour la surveillance de la température sur les lignes de production afin de garantir la stabilité du processus de production et la qualité du produit.

Surveillance environnementale : utilisée dans les stations météorologiques, les stations de surveillance environnementale et d'autres lieux, surveillance continue de la température atmosphérique.

Serres agricoles : pour aider les producteurs à comprendre les conditions de température dans la serre, fournissant une base pour réguler l'environnement de la serre.

Centre de données : utilisé pour surveiller la température de fonctionnement des serveurs, commutateurs et autres équipements afin d'assurer le fonctionnement stable du centre de données.

En résumé, les capteurs de température RS485 sont des appareils de mesure de température puissants et stables, qui fournissent des mesures précises sur de longues distances et dans des environnements difficiles. Leur compatibilité avec les protocoles standards de l'industrie et leur intégration aux réseaux de données modernes en font un outil essentiel pour les applications de surveillance de la température industrielles et commerciales, avec un large éventail d'applications dans de nombreux domaines.

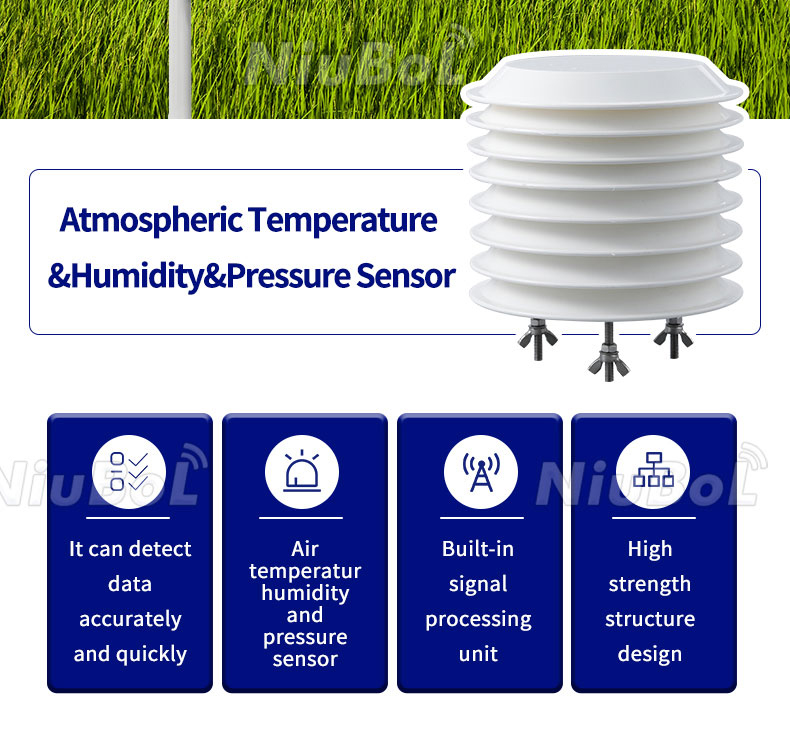

Fiche technique du capteur de température, d'humidité et de pression atmosphérique
