Qu'est-ce que le capteur de pluie dans l'IoT ?

Capteur de pluie dans l'IoT

 I. Définition et fonction du capteur de pluie

Un pluviomètre est un appareil utilisé pour mesurer les précipitations. Il joue un rôle important dans de nombreux domaines tels que la surveillance météorologique et hydrologique, la lutte contre les inondations et les sécheresses, et l'irrigation agricole. Les pluviomètres sont capables de convertir les informations pluviométriques en signaux électriques ou autres signaux reconnaissables, permettant ainsi une surveillance et un enregistrement en temps réel des précipitations. Dans l'Internet des objets, les pluviomètres sont généralement utilisés en conjonction avec d'autres appareils (tels que des collecteurs de données, des dispositifs de transmission de données, etc.) pour former un système de surveillance des précipitations.

 Deuxièmement, le principe de fonctionnement des capteurs de précipitations

Les capteurs de pluie fonctionnent selon divers principes, notamment à auget basculant, à pesée, piézoélectriques et optiques. Ces différents types de capteurs mesurent les précipitations grâce à différentes technologies et méthodes :

1. Capteur de pluie à auget basculant :

   - Palier et collecte : L'eau de pluie pénètre d'abord dans un collecteur de pluie en forme d'entonnoir par l'ouverture du palier, garantissant qu'elle est dirigée uniformément et efficacement vers la section de dosage.

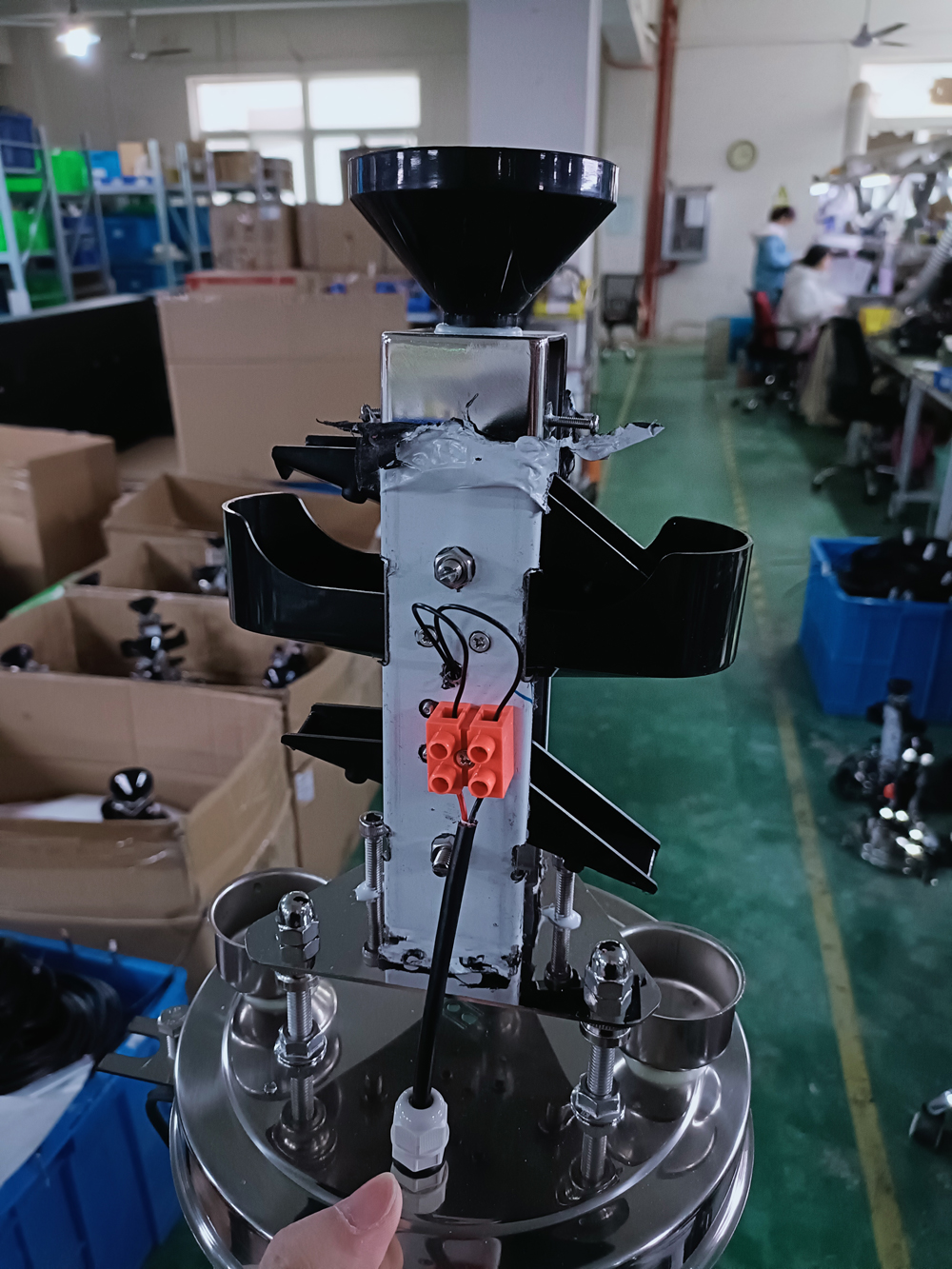

   - Conception de la trémie de dosage : au cœur de ce système se trouve une structure sophistiquée divisée en deux chambres symétriques. Lorsqu'un côté reçoit une certaine quantité d'eau de pluie (généralement 0,2 ou 0,5 mm), il bascule sous l'effet de la gravité, vidant l'eau et basculant vers l'autre côté pour continuer à collecter l'eau de pluie.

   Conversion du signal : Chaque basculement de l'auget basculeur touche un aimant intégré ou un interrupteur à lames, générant un signal électrique. Ce signal représente une certaine quantité de pluie qui peut être enregistrée et transmise sans fil au système IoT.

   - Surveillance continue : ce processus se poursuit alors que le godet basculant bascule constamment entre deux états, chaque basculement représentant une quantité cumulée de précipitations.

2. Capteur de pluie de pesée :

   Principe de fonctionnement : Grâce au principe de pesée, la quantité d'eau de pluie est déduite en mesurant le poids de l'eau collectée. Ce type de capteur est adapté aux situations où une mesure de haute précision est requise, mais peut produire des erreurs en raison de problèmes de sensibilité lors de faibles précipitations.

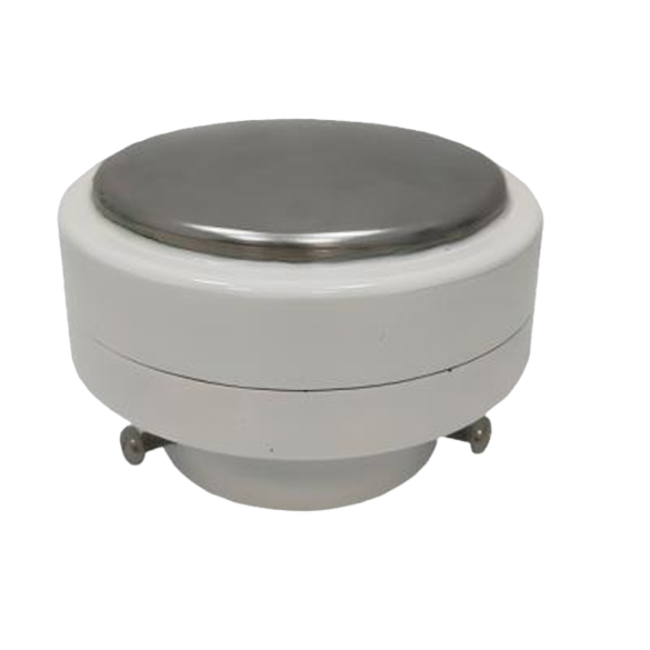

3. Capteur de pluie piézoélectrique :

   Principe de fonctionnement : Grâce à l'effet piézoélectrique, un signal électrique est généré lorsqu'une goutte de pluie tombe sur le capteur. La quantité de pluie est déduite de la mesure de l'intensité du signal électrique. Ces capteurs offrent une solution extrêmement précise et pratiquement sans entretien, particulièrement adaptée aux systèmes d'automatisation et de télésurveillance.

4. Capteur optique de pluie :

   Principe de fonctionnement : Les précipitations sont estimées en mesurant la diffusion ou l'absorption de la lumière par les gouttes de pluie. Par exemple, le capteur de pluie à diffusion infrarouge utilise des émetteurs et des récepteurs infrarouges pour mesurer la diffusion des gouttes de pluie infrarouges afin de déterminer la quantité de pluie.

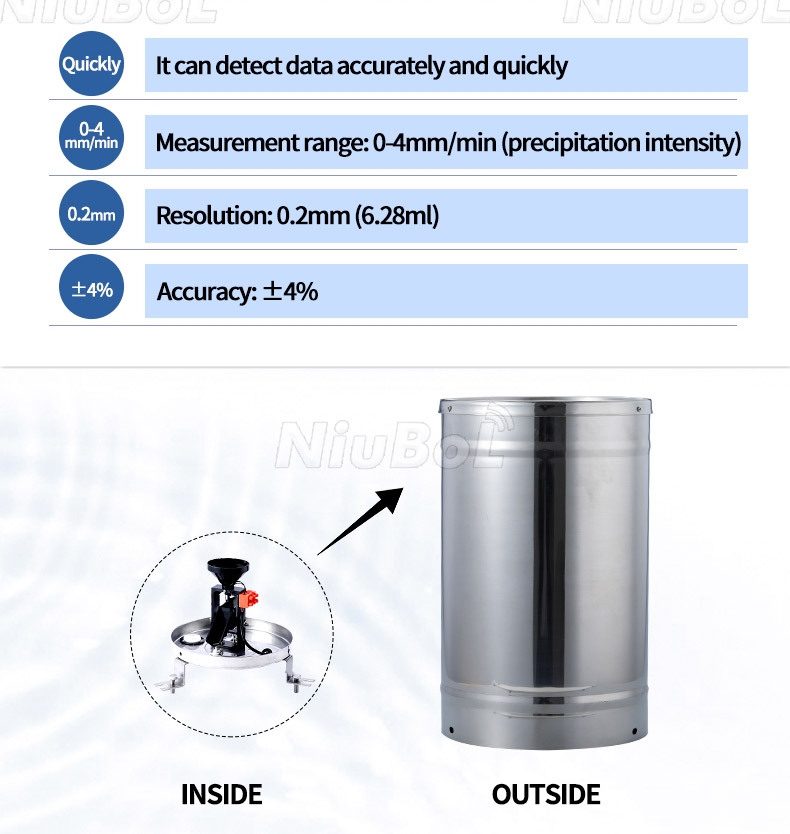

 Troisièmement, les paramètres techniques du capteur de pluie

- Plage de mesure : généralement de 0 mm à 100 mm ou plus, couvrant une variété de situations allant des traces de pluie aux fortes pluies.

- Précision de mesure : ±0,1 mm à ±1,0 mm, selon le type de capteur et le scénario d'application.

- Résolution : 0,1 mm à 0,5 mm pour un enregistrement précis des précipitations.

- Méthode de sortie : prend en charge la connexion filaire (par exemple Ethernet, RS-485) et la connexion sans fil (par exemple Wi-Fi, Bluetooth, LoRa, NB-IoT, etc.).

- Alimentation : DC 5V à 24V, s'adaptant à une variété d'environnements d'alimentation.

- Consommation d'énergie : conception à faible consommation d'énergie, adaptée à un fonctionnement de longue durée sur le terrain ou à des points de surveillance à distance.

- Température de fonctionnement : -20℃ à 60℃, s'adaptant à diverses conditions environnementales.

- Humidité de fonctionnement : < 100 % d'humidité relative, pour garantir que dans un environnement à forte humidité, il peut toujours fonctionner normalement.

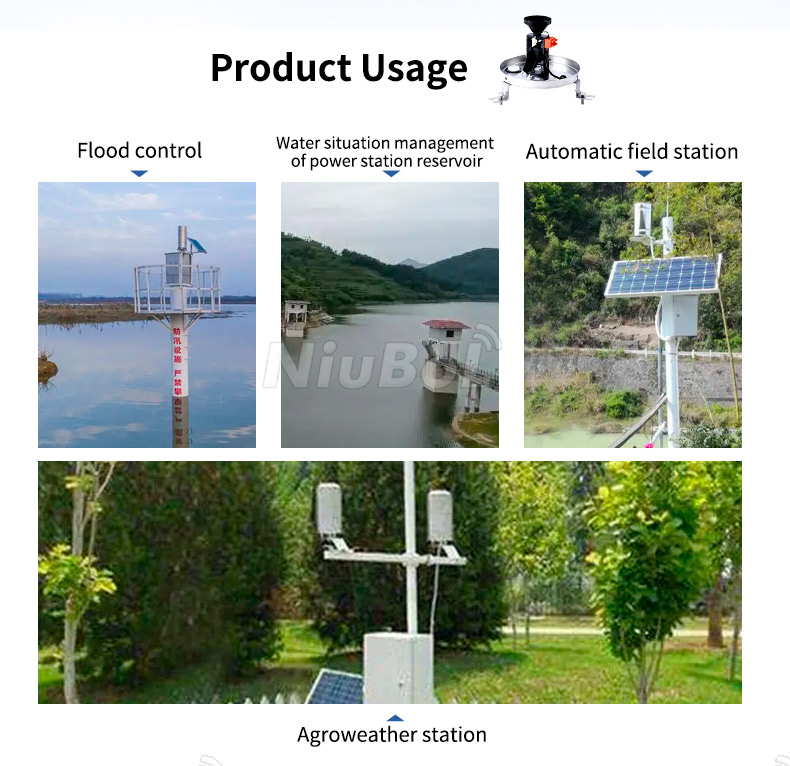

 Quatrièmement, les scénarios d’application du capteur de pluie

1. surveillance météorologique :

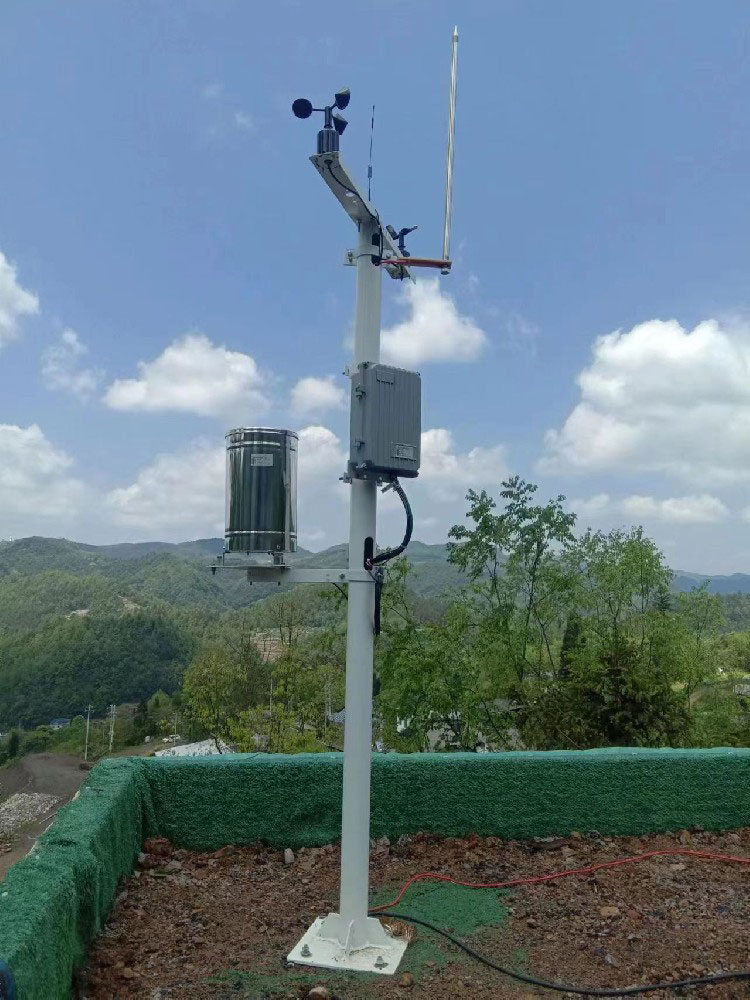

   - Objectif : L'utilisation de capteurs de précipitations dans la station météorologique peut permettre de surveiller en temps réel les précipitations, l'intensité des précipitations, l'heure de début et de fin des précipitations et d'autres informations météorologiques, afin de fournir un support de données précis pour les prévisions météorologiques.

2. Suivi hydrologique :

   - Objectif : L'utilisation de capteurs de précipitations dans les stations hydrologiques permet de surveiller les précipitations des rivières, des lacs et d'autres plans d'eau, fournissant ainsi une base importante pour les prévisions hydrologiques et la gestion des ressources en eau.

3. Contrôle des inondations et de la sécheresse :

   - Objectif : Dans le cadre du contrôle des inondations et des sécheresses, les capteurs de précipitations peuvent surveiller la situation des précipitations en temps réel, afin de fournir des informations d'alerte précoce aux services concernés pour aider les gens à prendre des mesures opportunes pour faire face aux inondations ou à la sécheresse et aux pénuries d'eau.

4. Irrigation agricole :

   - Objectif : Dans l'irrigation agricole, les capteurs de précipitations peuvent surveiller les précipitations et l'humidité du sol en temps réel, fournir un support de données pour les systèmes d'irrigation intelligents et réaliser une irrigation économe en eau et une irrigation de précision.

5. Système de drainage urbain :

   - Objectif : Il est utilisé dans la surveillance du système de drainage urbain pour prévenir les inondations et optimiser l'allocation des ressources en eau.

6. gestion du trafic :

   - Objectif : Surveillance en temps réel de l'engorgement des routes, fournissant une référence importante pour la gestion et la planification du trafic.

7. Recherche et éducation scientifiques :

   - Utilisation : recherche acoustique, expérimentations pédagogiques sur les nuisances sonores.

8. Surveillance environnementale :

   - Objectif : suivre les schémas de précipitations à long terme, fournir des données à l'appui de la recherche sur le changement climatique.

 Caractéristiques et avantages de la technologie des capteurs de pluie

1. haute précision :

   - Caractéristiques : L'utilisation d'une technologie de mesure et d'algorithmes avancés permet de réaliser une mesure de haute précision des précipitations.

2. en temps réel :

   - Caractéristiques : capable de suivre la situation pluviométrique en temps réel, de fournir un support de données opportun aux services concernés.

3. Stabilité :

   - Caractéristiques : La structure du capteur est raisonnablement conçue et peut fonctionner de manière stable pendant une longue période sans être affectée par des facteurs environnementaux.

4. Facilité d’utilisation :

   - Caractéristiques : le capteur est simple et pratique à utiliser, facile à installer et à entretenir.

 VI. Intelligence et intégration des capteurs de pluie IoT

Avec le développement continu de la technologie IoT, le capteur de pluie évolue également dans le sens de l'intelligence et de l'intégration :

1. Intelligent :

   - Traitement des données : le capteur est capable de traiter automatiquement les données, de les analyser et de les alerter précocement pour améliorer l'efficacité et la précision du système de surveillance.

   - Gestion à distance : grâce à la plateforme IoT, les utilisateurs peuvent surveiller et gérer à distance les capteurs de pluie, réaliser une configuration à distance et un diagnostic des pannes.

2. Intégration :

   - Fusion multi-capteurs : le capteur peut être intégré à d'autres capteurs environnementaux (par exemple température, humidité, vitesse du vent, etc.) pour créer un système complet de surveillance environnementale.

   - Liaison système : liaison avec système d'irrigation automatisé, système de drainage, etc. pour réaliser une gestion intelligente.

 VII. Défis techniques et solutions des capteurs de pluie IoT

Bien que les capteurs de pluie jouent un rôle important dans l’IoT, ils sont toujours confrontés à certains défis techniques :

1. Stabilité et fiabilité :

   - Défi : Comment améliorer la stabilité et la fiabilité du capteur pour réduire le taux de défaillance et les coûts de maintenance.

   - Solution : Adopter des matériaux et des processus avancés pour améliorer la durabilité et la capacité anti-interférence des capteurs.

2. Efficacité et sécurité de la transmission des données :

   - Défi : Comment optimiser la méthode de transmission des données pour améliorer l'efficacité et la sécurité de la transmission des données.

   - Solution : Optimiser les protocoles et algorithmes de transmission de données et utiliser la technologie de cryptage pour protéger la sécurité des données.

3. conception à faible consommation d'énergie :

   - Défi : Comment réduire davantage la consommation électrique des capteurs pour prolonger leur durée de vie.

   - Solution : Adopter une conception et une technologie à faible consommation d'énergie, telles que le mode veille et la technologie de récupération d'énergie.

Résumer

Le capteur de pluie intégré à l'IoT est un dispositif de surveillance météorologique essentiel offrant un large éventail d'applications et d'avantages techniques. Avec les progrès technologiques constants et la demande croissante d'applications, le capteur de pluie jouera un rôle important dans de plus en plus de domaines et apportera plus de confort et de protection à la production et à la vie quotidienne des utilisateurs. Choisir nos capteurs de pluie, c'est choisir une solution de surveillance pluviométrique précise, fiable et efficace, qui vous accompagnera efficacement dans la surveillance et la gestion de votre environnement.
