Quels sont les différents types de capteurs de vitesse du vent ?

Les capteurs de vitesse du vent sont des dispositifs utilisés pour mesurer la vitesse du vent, classés en différents types en fonction de leurs principes de fonctionnement et de leurs scénarios d'application :

1. Capteurs mécaniques de vitesse du vent :

- Types : Comprend les anémomètres à perche, à coupelle et à hélice .

   - Principe de fonctionnement :

     - Pôle : Mesure la vitesse du vent par le déplacement d'un élément sensible dû à la force du vent.

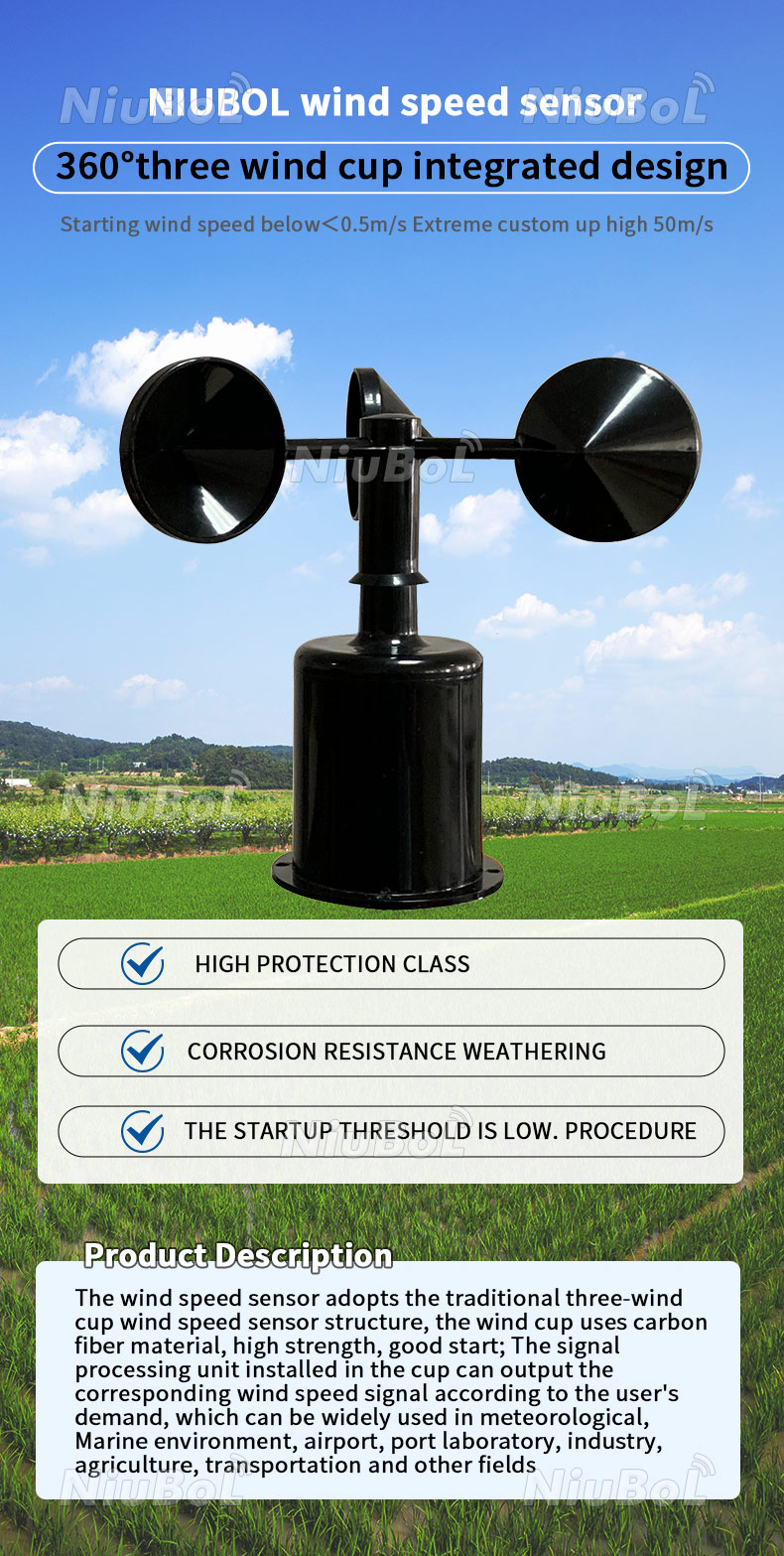

     - Tasse : Mesure la vitesse du vent en fonction de la vitesse de rotation des tasses.

     - Hélice : calcule la vitesse du vent à partir de la fréquence de rotation de l'hélice.

   - Caractéristiques : Réagit directement au vent avec un mouvement mécanique, structure simple, mais peut être affecté par l'usure mécanique affectant la précision.

2. Capteurs de vitesse du vent à ultrasons :

   Principe de fonctionnement : Utilise la vitesse et la direction des ondes ultrasonores pour mesurer la vitesse du vent. Envoie des impulsions ultrasonores et calcule la vitesse du vent à partir de la différence de temps et des variations de vitesse des échos.

   - Caractéristiques : réponse rapide, haute précision, forte résistance aux interférences ; convient à la météorologie aéronautique, à l'automatisation industrielle, etc.

 3. Capteurs optiques de vitesse du vent :

   Principe de fonctionnement : Mesure de la vitesse du vent par faisceau laser ou infrarouge. Détermination de la vitesse du vent par mesure du décalage ou de la diffusion des faisceaux laser ou infrarouges dans le vent.

   - Caractéristiques : mesure sans contact, haute précision, réponse rapide ; convient aux stations météorologiques, au contrôle de vol des avions, etc.

4. Capteurs de vitesse du vent à fil chaud :

   Principe de fonctionnement : utilise un capteur à fil chaud pour détecter la vitesse du vent. La vitesse du vent est mesurée en fonction du taux de dissipation thermique du fil chaud dans le flux d'air.

   - Caractéristiques : Convient pour mesurer les vents à faible vitesse (< 1 m/s) et analyser la qualité du flux d'air, mais nécessite une correction de température pour plus de précision.

5. Capteurs de vitesse du vent à tube de Pitot ( anémomètres à pression ) :

   - Principe de fonctionnement : calcule la vitesse moyenne du vent sur une section transversale en fonction du principe de Bernoulli en utilisant la pression dynamique mesurée.

   - Caractéristiques : Convient aux vitesses de vent > 3 m/s ; moins précis à faible vitesse de vent ; convient aux conditions de flux d'air propre.

 6. Capteurs de vitesse du vent à corde vibrante :

   - Principe de fonctionnement : Calcule la vitesse du vent en détectant les changements de fréquence de vibration.

   - Caractéristiques : Convient aux applications aéronautiques et météorologiques ; résistant aux vibrations et aux chocs.

 7. Capteurs de vitesse du vent de type tube :

   - Principe de fonctionnement : Contrôle le flux d'air à travers un élément tubulaire de résistance au vent ; calcule la vitesse du vent en fonction de la différence de pression à l'intérieur et à l'extérieur de l'élément de résistance au vent.

   - Caractéristiques : Convient à la mesure de la vitesse du vent dans des conditions météorologiques difficiles.

 8. Capteurs de vitesse du vent Wind Bag :

   - Principe de fonctionnement : Mesure la vitesse du vent par la déformation d'un sac à vent.

   - Caractéristiques : Fournit des mesures de vitesse du vent de haute précision adaptées aux applications météorologiques, aéronautiques et autres.

 9. Capteurs de direction du vent électromagnétiques, optoélectroniques et résistifs :

   - Principe de fonctionnement : Les capteurs électromagnétiques utilisent les principes de l'électromagnétisme ; les capteurs optoélectroniques utilisent des disques de code Gray absolus et des principes de conversion de signal lumière-électricité ; les capteurs résistifs utilisent des structures similaires aux résistances coulissantes.

   - Caractéristiques : Sortie précise des informations correspondantes sur la direction du vent.

En résumé, les capteurs de vitesse du vent sont très variés, allant des capteurs mécaniques aux capteurs à ultrasons, optiques, à fil chaud, à pression, à vibrations, etc. Lors du choix d'un capteur de vitesse du vent, il est essentiel de prendre en compte les scénarios d'application et les exigences de mesure spécifiques. Chaque type de capteur présente des avantages uniques et des applications adaptées ; par exemple, les capteurs à ultrasons excellent dans des conditions climatiques difficiles, tandis que les capteurs à fil chaud sont mieux adaptés à la mesure du vent à faible vitesse et à l'analyse des flux d'air.
