Machine intégrée pour l'eau et les engrais – Principe de fonctionnement et application pratique

Moteur principal de l’agriculture intelligente : Machine intégrée eau-engrais NiuBoL – Principe de fonctionnement & Applications pratiques

Définition et valeur fondamentale de la technologie d’intégration eau-engrais

Face à la pénurie mondiale d’eau et à l’exigence croissante de sécurité alimentaire, l’irrigation traditionnelle par inondation et la fertilisation massive ne sont plus viables. L’intégration eau-engrais est reconnue dans le monde entier comme une innovation révolutionnaire qui économise les ressources et protège l’environnement.

Définition : apport précis et synchronisé d’eau et de nutriments

L’intégration eau-engrais consiste à dissoudre des engrais totalement solubles dans l’eau d’irrigation et à distribuer la solution nutritive de manière uniforme et précise jusqu’à la zone racinaire des cultures grâce à des systèmes sous pression (goutte-à-goutte, micro-aspersion, etc.). Son objectif principal est de fournir eau et nutriments de façon quantitative, programmée et proportionnée selon les besoins réels de la plante tout au long de son cycle de croissance, augmentant ainsi considérablement l’efficacité d’utilisation des ressources.

Avantages révolutionnaires de la machine intelligente eau-engrais NiuBoL

– Jusqu’à 60 % d’économie d’eau
   – Jusqu’à 50 % d’économie d’engrais
   – Augmentation d’environ 30 % du rendement
   – Réduction des pertes d’engrais par lessivage et volatilisation → moindre pollution environnementale
   – Fonctionnement automatisé et à distance → réduction drastique des coûts de main-d’œuvre

Cœur technologique : principe de fonctionnement de la machine intégrée eau-engrais NiuBoL

Le fonctionnement intelligent résulte de la synergie entre physique, électrochimie et automatisation.

Principes de fertilisation : effet Venturi + injection par pompe de surpression

La machine est installée en parallèle sur la conduite principale d’irrigation. NiuBoL privilégie l’injection par pompe de surpression + Venturi pour une fiabilité maximale.

1. Principe Venturi

– L’eau s’accélère dans une section rétrécie → chute de pression (principe de Bernoulli)
   – La dépression ainsi créée aspire l’engrais liquide des cuves par des canaux dédiés et le mélange uniformément au flux principal.

2. Injection par pompe de surpression (méthode principale chez NiuBoL)

– Pompe à engrais industrielle en inox (débit nominal 4 m³/h, hauteur 72 m)
   – Injection active de l’engrais dans la conduite principale
   – Condition essentielle : hauteur manométrique de la pompe > pression de la conduite au point d’injection

Contrôle proportionnel de précision

– Fertilisation multi-canaux : 3 canaux standard (extensible), injection simultanée de N, P, K, oligo-éléments, etc.
   – Contrôle de débit : débitmètres à flotteur ou à effet Hall sur chaque canal pour un suivi en temps réel et un réglage manuel/automatique des proportions
   – Sécurité par canal : électrovanne (temporisation), clapet anti-retour (empêche le reflux), filtre (évite les bouchons)
   – Surveillance EC/pH en temps réel : capteurs statiques et dynamiques garantissent que la solution reste dans les plages optimales de nutriments et de pH

Architecture IoT Cloud-Edge-Terminal

– Cloud : application et plateforme IoT agricole – supervision à distance, stockage et analyse des données
   – Terminal : hôte industriel avec écran tactile 10 pouces – acquisition, stockage, contrôle et interface homme-machine
   – Edge : modules sans fil, capteurs d’humidité du sol, météo, éclairciment, contrôleurs de vannes filaires/sans fil

Composants structurels & fonctions du hub principal

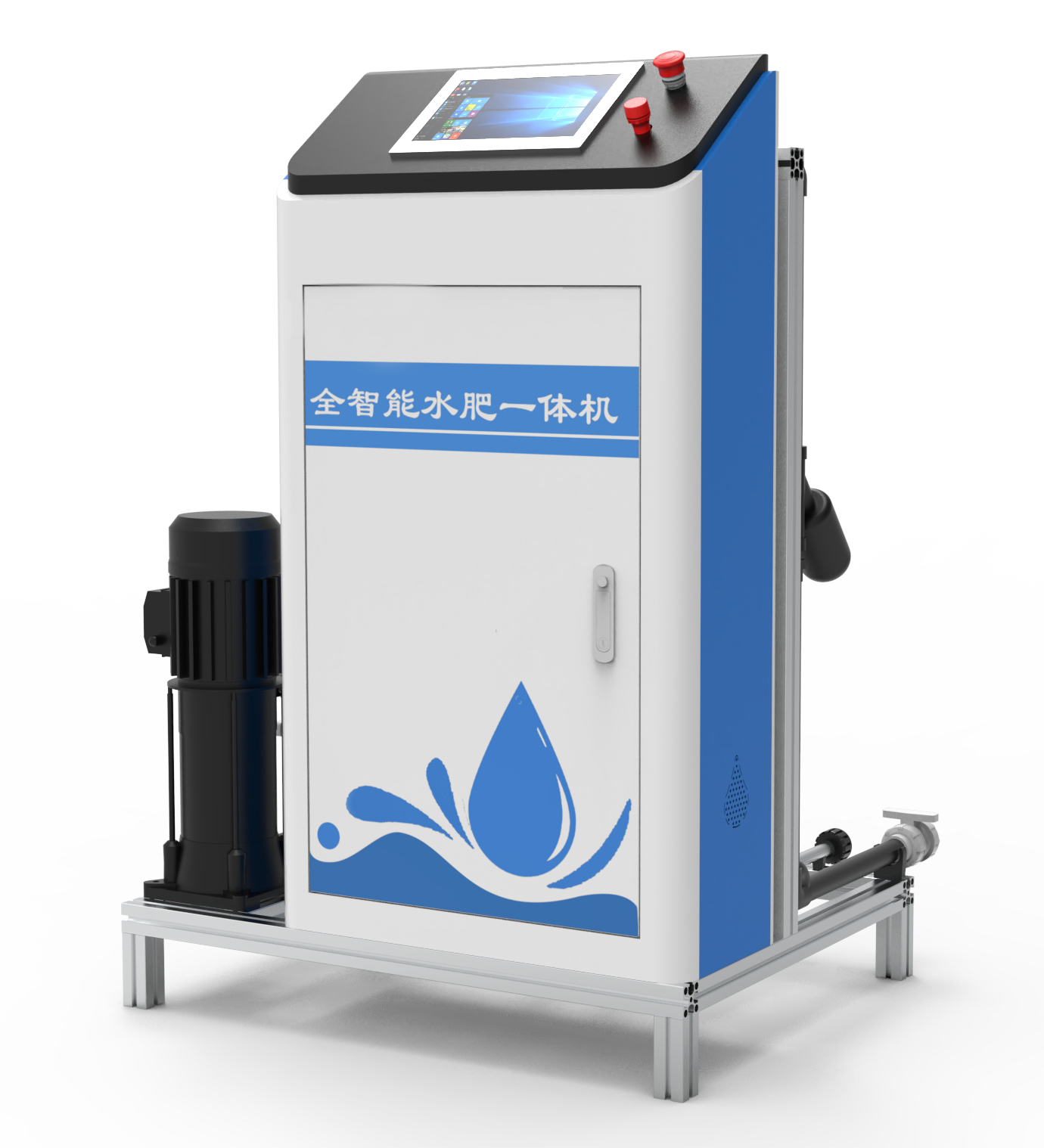

La machine NiuBoL constitue le « hub principal » de tout le système d’irrigation intelligent.

Normes d’installation, scénarios d’application & guide de choix de modèle

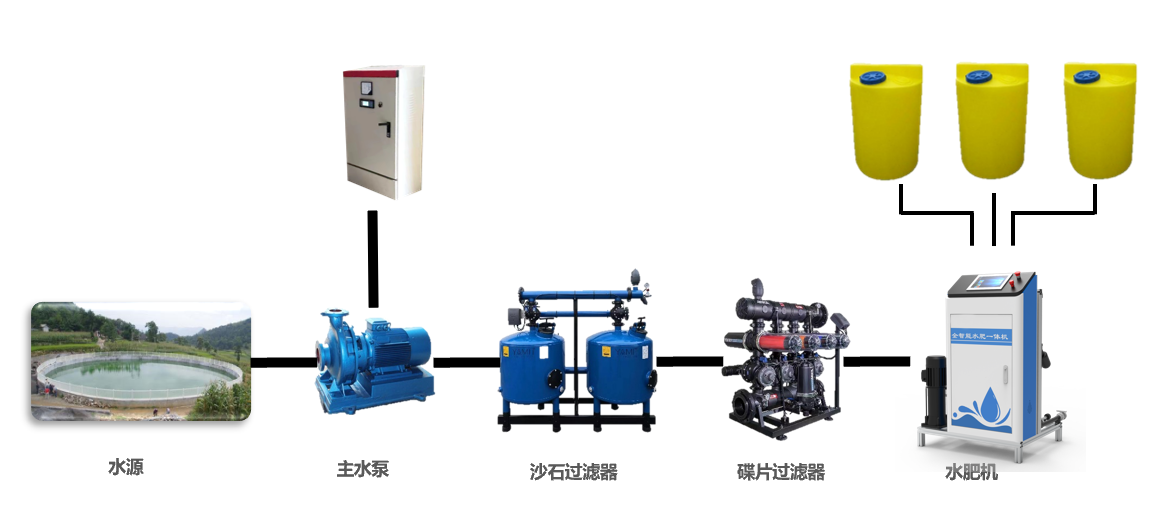

Exigences d’installation

1. Raccordement parallèle à la conduite principale d’irrigation
   2. Filtration obligatoire en amont (centrifuge + sable + disques) pour protéger les goutteurs
   3. Alimentation électrique : triphasé 4 fils 380 V (alimentation stable obligatoire)
   4. Abri recommandé (local pompe) malgré coffret anticorrosion

Applications typiques

– Cultures à haute valeur : légumes sous serre, fraises, raisins, tomates
   – Grandes cultures : maïs, blé, coton sur exploitations de grande échelle
   – Horticulture protégée : serres intelligentes, pépinières florales, systèmes hors-sol
   – Tous types d’irrigation sous pression : goutte-à-goutte, micro-aspersion, goutte-à-goutte souterrain

Conseils de sélection

1. Nombre de canaux d’engrais (3 standard pour N-P-K + micros)
   2. Débit d’injection requis (max 600 L/h par canal en standard)
   3. Hauteur manométrique de la pompe > pression maximale de la conduite
   4. Privilégier les modèles avec contrôle EC/pH en temps réel, alarme pression et capacité IoT complète pour une gestion totalement autonome

FAQ

Q1 : Quelle est la tension de fonctionnement ?

R1 : Pompe à engrais industrielle : 380 V triphasé ou 220 V biphasé ; système complet généralement 380 V triphasé 4 fils.

Q2 : Comment réalise-t-on ~50 % d’économie d’engrais ?

R2 : Les méthodes traditionnelles perdent 60–70 % des nutriments par lessivage/volatilisation. L’intégration eau-engrais apporte les nutriments directement à la zone racinaire, faisant passer le taux d’utilisation de 30–40 % à plus de 70–80 %.

Q3 : Pourquoi surveiller EC et pH ?

R3 : L’EC reflète la concentration totale en ions (nutriments) ; le pH conditionne leur disponibilité. Le contrôle en temps réel évite carences, toxicités et antagonismes.

Q4 : Quels engrais sont autorisés ?

R4 : Uniquement des engrais 100 % hydrosolubles (solides ou liquides). Les engrais insolubles bouchent les tuyaux et les goutteurs.

Q5 : À quoi servent les filtres sur les canaux d’aspiration ?

R5 : Éliminer les particules et résidus des cuves pour protéger la pompe et la conduite principale.

Q6 : Venturi ou pompe de surpression ?

R6 : Le Venturi est passif (dépend de la chute de pression du flux principal) ; la pompe de surpression est active, plus stable et surmonte les hautes pressions. NiuBoL privilégie la pompe pour une fiabilité supérieure.

Q7 : Le système s’arrête-t-il en cas de surpression ?

R7 : Oui – les capteurs de pression déclenchent l’arrêt automatique en cas de dépassement des seuils, protégeant ainsi l’équipement.

Q8 : Comment fonctionnent les modes irrigation/fertilisation « one-touch » ?

R8 : Zones, durées, volumes et ratios préprogrammés sur l’écran tactile ou l’APP ; un seul clic lance la séquence entièrement automatisée.

Q9 : Comment réalise-t-on l’irrigation par zone ?

R9 : 3 électrovannes externes standard + contrôleurs sans fil/décodeurs extensibles (jusqu’à 254 zones) pour une irrigation séquentielle et spécifique à chaque culture.

Q10 : Peut-on intégrer stations météo et capteurs d’humidité du sol ?

R10 : Oui – interfaces réservées pour capteurs météo et sol permettant une prise de décision dynamique basée sur les données.

Conclusion : entrée dans une nouvelle ère de gestion précise eau-engrais

La machine intelligente intégrée eau-engrais NiuBoL représente le sommet de l’intégration technologique agricole moderne. Grâce à l’injection fiable pompe/Venturi, au contrôle précis EC/pH en temps réel et à une puissante gestion IoT à distance, elle transforme radicalement les pratiques traditionnelles. En apportant eau et nutriments de façon quantitative, programmée et proportionnée, elle augmente spectaculairement l’efficacité des ressources, réduit les coûts de production et constitue un soutien technique solide pour la sécurité alimentaire et l’agriculture durable.

Choisir NiuBoL, c’est choisir un avenir agricole plus précis, plus efficace et plus vert.
