Guide d'achat ultime des capteurs de niveau pour réservoirs d'eau : comparaison de 7 types

 Le guide ultime de l’acheteur pour les capteurs de niveau de réservoir d’eau : Comparaison de 7 types

Guide de sélection ultime : Guide d’achat des capteurs de niveau de réservoir d’eau — Analyse comparative des sept technologies principales

 I. Gardien du sang industriel : L’importance stratégique de la surveillance du niveau

La surveillance du niveau est le "signe vital" de l’automatisation industrielle. Dans des domaines tels que l’approvisionnement en eau municipal, la production chimique, le traitement environnemental et l’irrigation agricole, même de petites erreurs dans les niveaux des réservoirs d’eau ou de stockage peuvent entraîner des conséquences graves :

- Débordement → Pollution environnementale et gaspillage de matériaux

- Réservoir vide → Dommages à la pompe et arrêt de la production

- Données incorrectes → Perte de contrôle du système et pertes économiques

En tant que premier maillon de la chaîne de données, le capteur de niveau de réservoir d’eau détermine directement la fiabilité de l’ensemble du système de surveillance. Cependant, le marché est inondé de diverses technologies — des ultrasons aux radars, hydrostatiques aux radars à ondes guidées — chacune avec ses avantages et inconvénients. Une sélection incorrecte équivaut à des coûts cachés. Par conséquent, maîtriser les principes techniques de base et les scénarios d’application des capteurs de niveau est une leçon incontournable pour les achats et la conception technique.

 II. Quatre dimensions clés à évaluer avant la sélection

Une sélection professionnelle ne se base pas sur le prix, mais sur l’"adéquation". Les quatre points suivants déterminent quel capteur de niveau vous devriez choisir :

 III. Comparaison approfondie des sept technologies principales de capteurs de niveau

1️⃣ Capteur de niveau à ultrasons

Principe :

Détermine la hauteur du niveau en émettant des impulsions ultrasonores et en mesurant la différence de temps d’écho.

Avantages :

Sans contact, installation facile, faible maintenance ;

Excellent rapport qualité-prix ;

Convient aux liquides courants comme l’eau propre, l’eau de pluie et les eaux usées.

Limitations :

Sensible à la vapeur, à la mousse et aux changements de température ;

Non adapté aux environnements à forts vents ou à haute température.

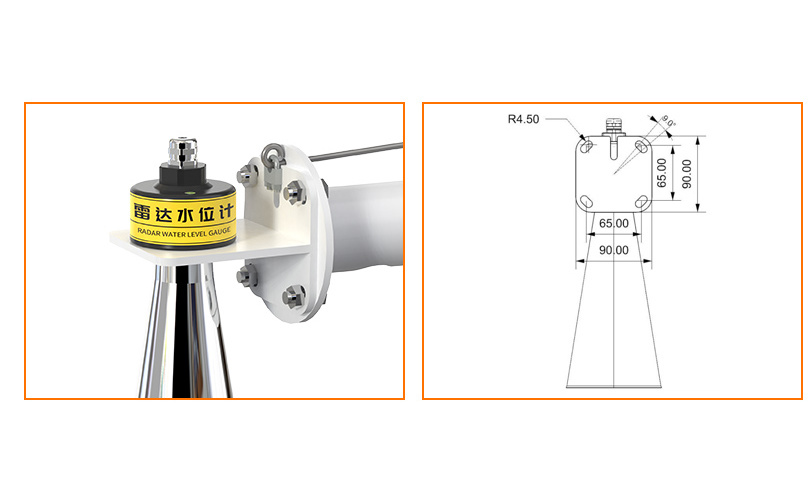

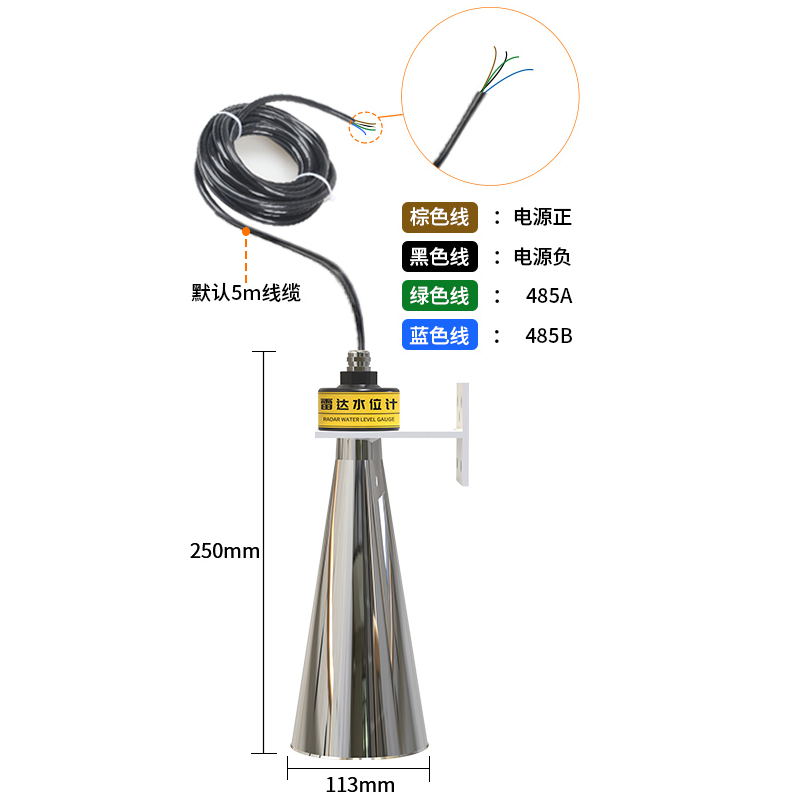

2️⃣ Mesureur de niveau radar

Principe :

Émet des signaux micro-ondes et mesure la différence de temps (radar à impulsion) ou le changement de fréquence (FMCW) pour calculer la distance du niveau.

Avantages :

Précision extrêmement élevée (±2mm) ;

Non affecté par la température, la pression ou la vapeur ;

Convient aux conditions fermées, à haute pression, à haute température.

Limitations :

Coût élevé ;

Modèles spéciaux requis pour les milieux à faible constante diélectrique.

3️⃣ Capteur de niveau hydrostatique

Principe :

Mesure la pression de la colonne de liquide et calcule la hauteur du niveau en fonction de la densité du liquide.

Avantages :

Mature et stable, structure simple ;

Coût modéré, adapté à la mesure d’eau profonde ;

Intégration facile des signaux avec les systèmes IoT.

Limitations :

Doit être en contact avec le liquide ;

Affecté par les changements de densité et de température ;

Sonde sujette à l’entartrage et à la corrosion.

4️⃣ Interrupteur de niveau à flotteur

Principe :

Utilise la montée et la descente du flotteur avec le niveau de liquide pour actionner un interrupteur à lames ou un élément de contrôle magnétique pour les signaux de commutation.

Avantages :

Coût le plus bas ;

Non affecté par la mousse ou la vapeur ;

Convient aux scénarios de contrôle de niveau simples.

Limitations :

Faible précision, fournit uniquement des signaux de niveau haut/bas ;

Sujet au blocage, non adapté aux liquides visqueux ou contenant des impuretés.

5️⃣ Mesureur de niveau radar à ondes guidées (GWR)

Principe :

Les signaux radar se propagent le long d’une sonde ou d’un câble et se réfléchissent ; mesure la différence de temps pour obtenir le niveau.

Avantages :

Haute précision, forte anti-interférence ;

Non affecté par la constante diélectrique ;

Peut mesurer des liquides mousseux, visqueux ou agités.

Limitations :

Type à contact, la sonde nécessite une protection anti-corrosion ;

Exigences plus élevées pour la position d’installation et la fixation.

6️⃣ Capteur de niveau capacitif

Principe :

La sonde et la paroi du conteneur forment un condensateur ; les changements de niveau entraînent des variations de capacité.

Avantages :

Structure simple, réponse rapide ;

Convient aux petits réservoirs ou à la surveillance locale du niveau ;

Faible coût.

Limitations :

Extrêmement sensible aux changements de la constante diélectrique du milieu ;

Non adapté aux liquides collants ou visqueux.

7️⃣ Interrupteur de niveau optique

Principe :

Détecte le contact de la sonde avec le liquide via les changements de l’indice de réfraction du liquide.

Avantages :

Compact, réponse rapide ;

Sans pièces mécaniques, longue durée de vie ;

Convient aux alarmes ou au contrôle de niveau haut/bas.

Limitations :

Détecte uniquement les états de commutation ;

Sonde facilement affectée par l’encrassement ou la condensation.

 IV. Cas concret : Choix technologiques dans des environnements difficiles

Cas : Surveillance du niveau dans le réservoir de sédimentation d’une usine de traitement des eaux usées urbaine

Conditions :

Eaux usées avec scories flottantes et mousse, portée de 5 m, nécessitant une mesure continue avec faible maintenance.

Défis techniques :

Ultrasons perturbés par la mousse ;

Sondes hydrostatiques sujettes à la corrosion et à l’obstruction.

Solution NiuBoL :

Adoption d’un mesureur de niveau radar FMCW à haute fréquence. Les signaux micro-ondes traversent les couches de mousse et de vapeur, offrant une précision stable sans contact avec le liquide. Après un an d’exploitation, les coûts de maintenance ont été réduits de 70 %, avec des erreurs de mesure inférieures à ±3 mm.

✅ Conclusion : Pour les conditions de liquides mousseux ou corrosifs, le radar est le choix le plus fiable.

 V. Engagement de la marque : Solutions de niveau multi-technologies de NiuBoL

NiuBoL propose un portefeuille de produits couvrant les sept technologies, offrant aux clients des solutions tout-en-un, des interrupteurs à flotteur à faible coût aux radars FMCW de haute précision. Nous ne poussons pas un seul produit, mais :

Basons sur les caractéristiques du milieu, les conditions d’installation et le budget pour personnaliser la solution technologique optimale pour vous.

✅ Ce que nous pouvons fournir :

- Évaluation gratuite des conditions et rapports de sélection technique

- Suggestions d’appariement pour différentes portées et niveaux de protection

- Interfaces de données compatibles avec l’Industrie 4.0

 VI. Foire aux questions (FAQ)

Q1 : Comment choisir entre capteurs à contact et sans contact ?

R : Pour les milieux hautement corrosifs, à haute température ou sensibles à l’hygiène, optez pour des capteurs sans contact (ultrasons, radar).

Pour les puits profonds ou les réservoirs d’eau standard, les capteurs hydrostatiques ou à ondes guidées sont plus économiques et fiables.

Q2 : Différences principales entre les mesureurs de niveau radar et à ultrasons ?

R : Les ultrasons dépendent de la propagation des ondes sonores, sensibles à la température et à la mousse ;

Le radar utilise des ondes électromagnétiques, avec une forte pénétration et une haute précision, adapté aux conditions complexes.

Q3 : Avantages du radar à ondes guidées par rapport à l’hydrostatique ?

R : Le radar à ondes guidées est indépendant des changements de densité du milieu, avec une forte anti-interférence, particulièrement adapté aux densités instables ou aux liquides à phases multiples.
