Station Météorologique pour Trafic de NiuBoL et son Architecture Technique du Capteur de Hauteur de Neige

Surveillance météorologique du trafic et technologie de détection de l’épaisseur de neige : solution de sécurité routière dans les climats extrêmement froids

Défis posés par les tempêtes de neige extrêmes aux transports modernes et à l’agriculture sous abri

Dans le nord de la Chine et les régions de haute altitude telles que le Xinjiang, la Mongolie intérieure et le nord-est de la Chine, les tempêtes de neige sont un phénomène hivernal courant. Les tempêtes de neige accompagnées de vents forts, d’accumulation importante de neige et de chutes brutales de température représentent de multiples menaces pour les activités socio-économiques :

• Risques pour la sécurité routière : Les chutes de neige entraînent une baisse drastique de la visibilité, et le regel secondaire après la fonte est l’une des principales causes d’accidents graves sur les autoroutes.

• Dommages aux serres et cultures sous abri : La charge de neige provoque souvent l’effondrement des serres, et les variations brutales de température et d’humidité affectent directement les taux de survie des cultures pendant l’hivernage.

• Pression sur le fonctionnement urbain : L’incapacité à quantifier en temps réel l’épaisseur de neige sur les routes entraîne une gestion inefficace de l’épandage de sel de déneigement, des agents de dégivrage et des véhicules de déblaiement.

Pour relever ces défis, la construction de stations météorologiques routières centrées sur des capteurs ultrasoniques d’épaisseur de neige est devenue un élément essentiel de la mise en place des systèmes de transport intelligents (ITS).

Station météorologique routière : système intégré multi-paramètres

La station météorologique routière NiuBoL utilise une technologie de contrôle d’acquisition intégrée et une technologie de communication à distance pour intégrer systématiquement plusieurs capteurs météorologiques de niveau industriel, réalisant une surveillance en ligne continue 24 h/24.

1. Analyse des éléments de surveillance principaux
      Pour fournir des données météorologiques « de première main », le système intègre les capteurs principaux suivants :

• Capteur de visibilité : Utilise le principe de diffusion avant pour surveiller en temps réel le coefficient d’extinction lumineuse de l’air, fournissant une base quantitative pour les décisions de fermeture ou de limitation de vitesse sur autoroute.

• Capteur de phénomène météorologique actuel : Identifie le type de précipitation (pluie, neige, grêle) et son intensité.

• Capteur d’état de surface de chaussée et de température de chaussée : Surveille si la route est enneigée, verglacée ou glissante, et mesure avec précision les températures en profondeur et en surface pour prédire les points critiques de regel.

• Capteur de vitesse et direction du vent : Surveille l’intensité des vents transversaux pour prévenir le renversement des véhicules à centre de gravité élevé dans des conditions de blizzard et de vents forts.

• Capteur de température et humidité : Évalue la saturation de l’air pour prévoir les possibilités de brouillard, de brume et de givre.

Focus technique : Capteur ultrasonique d’épaisseur de neige NBL-W-SNOW

Dans le domaine de la surveillance de l’accumulation de neige, les dispositifs traditionnels à godet basculant ou à pesée ont du mal à mesurer précisément la hauteur de neige solide. Le capteur d’épaisseur de neige NBL-W-SNOW développé par NiuBoL adopte une technologie avancée de télémétrie ultrasonique, permettant une surveillance automatisée continue sans contact.

1. Principe de fonctionnement : méthode par temps de vol ultrasonique
      Le capteur émet un signal ultrasonique de 50 kHz via un transducteur intégré. Le signal se réfléchit au contact de la surface de la neige et est capté par le récepteur. Le système calcule la différence de temps entre l’émission et le retour, la combine avec la vitesse du son et utilise un algorithme de compensation de température intégré pour corriger les variations de vitesse du son avec la température, convertissant ainsi précisément en épaisseur de neige.

2. Avantages techniques principaux

• Mesure sans contact : Capteur monté au-dessus de la surface de neige sans perturber la structure de la neige, évitant efficacement l’usure mécanique.

• Fonction de chauffage intelligente : Dans les environnements extrêmement froids, le dispositif active automatiquement le module de chauffage pour empêcher la formation de glace ou de givre sur la surface du transducteur ultrasonique, garantissant la pénétration du signal.

• Conception à faible consommation : Consommation normale de seulement 180 mW, facilement intégrable dans des sites IoT distants alimentés par énergie solaire.

Tableau des spécifications techniques du capteur d’épaisseur de neige NBL-W-SNOW

Recommandations d’intégration système et de solutions de stations météorologiques routières

Pour les intégrateurs de systèmes et les entrepreneurs de projets, NiuBoL fournit un support technique complet au niveau de la perception :

1. Intégration intelligente de surveillance autoroutière
      Intégrer les données du capteur d’épaisseur de neige NBL-W-SNOW dans les plateformes de gestion d’information autoroutière. Lorsque l’épaisseur de neige dépasse les seuils d’alerte (par ex. 50 mm), le système lie automatiquement les panneaux d’information pour émettre des avertissements et notifie les véhicules de déneigement pour un déploiement immédiat.

2. Système anti-effondrement pour serres (agriculture sous abri)
      Déployer des capteurs d’épaisseur de neige dans les grands ensembles de serres. Connexion via bus RS485 à des systèmes de contrôle PLC pour calculer la charge réelle sur le toit. Avant d’atteindre les seuils critiques de charge neigeuse, activation automatique des chauffages internes pour faire fondre la neige ou déclenchement d’alarmes sonores/visuelles pour renforcement manuel.

3. Surveillance des pistes d’aéroport et des ports
      Utiliser les données combinées d’épaisseur de neige et de température de chaussée pour optimiser l’application d’agents de dégivrage, réduire les coûts opérationnels tout en garantissant la sécurité et en minimisant la pollution chimique des sols.

FAQ : Questions fréquentes sur les capteurs d’épaisseur de neige et les stations météorologiques routières

Q1 : Le capteur ultrasonique d’épaisseur de neige produit-il des erreurs en cas de vents forts ?
      R1 : Le capteur NiuBoL intègre des algorithmes de filtrage numérique pour éliminer efficacement le bruit instantané causé par les vents forts. Toutefois, dans des conditions de vents extrêmement forts provoquant de la neige soufflée, il est recommandé d’installer un pare-vent ou de choisir un point d’installation abrité pour obtenir la mesure la plus représentative.

Q2 : Comment est compensée l’influence de la température sur la vitesse du son ultrasonique ?
      R2 : La vitesse du son est fortement influencée par la température de l’air. Le capteur NBL-W-SNOW intègre une sonde de compensation de température haute précision pour corriger en temps réel la constante de vitesse du son, maintenant une précision de ±0,1 % FS même à −40 °C.

Q3 : Le dispositif nécessite-t-il une calibration régulière ?
      R3 : Grâce à la mesure sans contact et à l’absence de pièces mobiles, les performances physiques du dispositif sont très stables. Il est recommandé de nettoyer annuellement la surface du transducteur avant l’hiver et d’effectuer une remise à zéro à l’aide d’un objet de référence standard.

Q4 : Quelle est la distance maximale de communication RS485 ?
      R4 : Avec une paire torsadée blindée standard, RS485 supporte jusqu’à 1200 m. Pour des distances plus longues, associer les modules adaptateurs sans fil NiuBoL (4G/GPRS/LoRaWAN).

Q5 : Le module de chauffage est-il activé manuellement ?
      R5 : Non. Le capteur dispose d’une logique de contrôle intégrée ; lorsque la température ambiante descend en dessous de 5 °C, il active automatiquement la résistance de chauffe pour empêcher le givrage du transducteur, et se désactive automatiquement quand la température remonte pour économiser l’énergie.

Q6 : La plage de mesure est-elle limitée à 1 mètre ? Et si la neige est plus épaisse ?
      R6 : La plage standard est 0-1000 mm. Pour les zones de neige profonde en haute altitude froide, NiuBoL supporte l’extension personnalisée de la plage ; veuillez consulter notre équipe d’ingénierie avant l’achat.

Q7 : Y a-t-il des exigences particulières d’installation ?

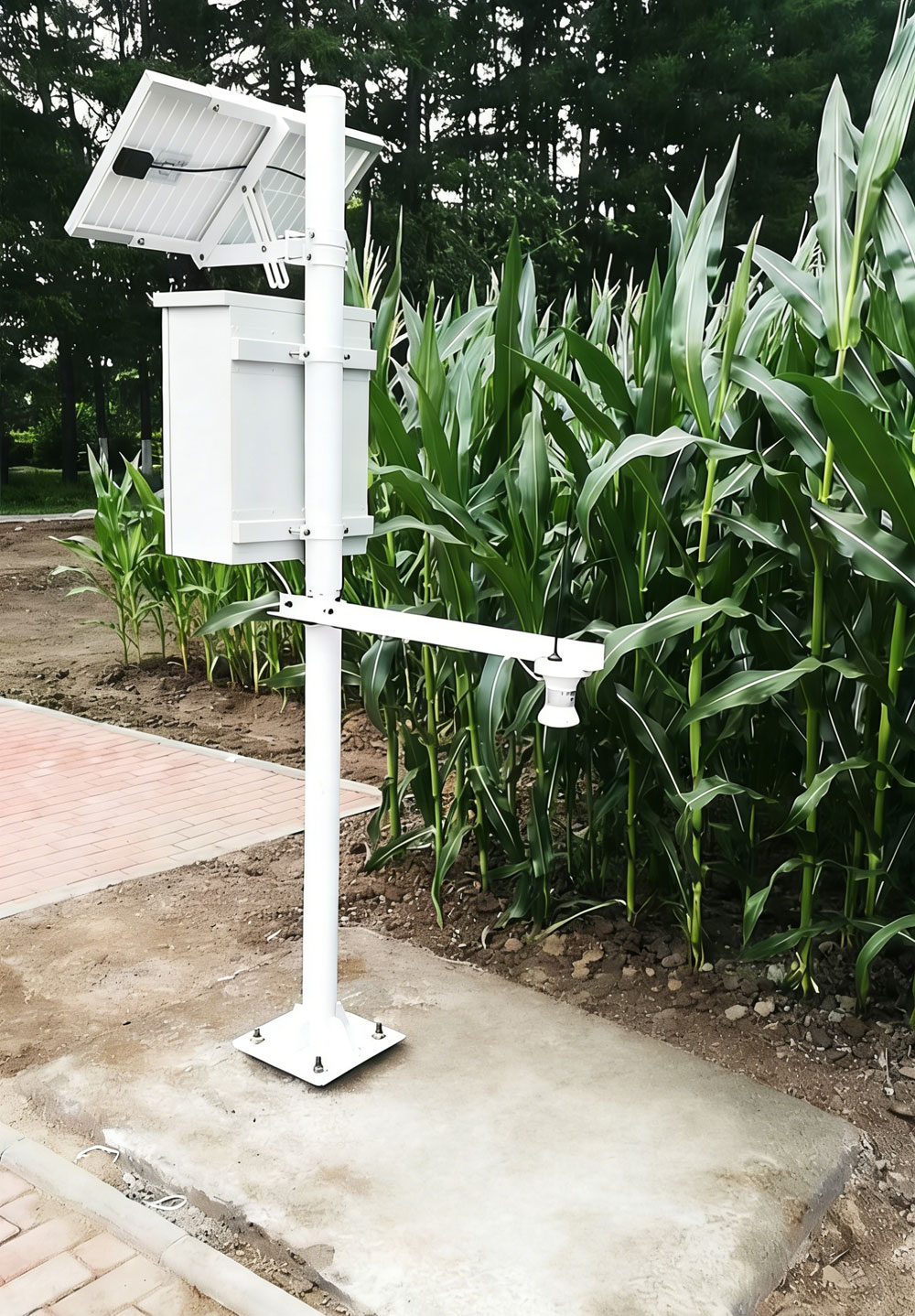

      R7 : Le capteur doit être installé verticalement par rapport au sol, avec une surface de sol naturel représentative en dessous. La hauteur d’installation doit être d’au moins 0,5 m au-dessus de l’épaisseur de neige historique maximale locale.

Q8 : Le capteur supporte-t-il l’accès à des plateformes cloud tierces ?
      R8 : Oui. Nous fournissons une table complète d’adresses de registres Modbus. Les intégrateurs peuvent facilement parser les données et les uploader vers n’importe quelle plateforme IoT supportant les protocoles standards.

Conclusion

Face aux catastrophes météorologiques extrêmes telles que les tempêtes de neige, des données en temps réel et précises constituent le cœur de la prise de décision. Grâce à son expertise approfondie en technologie de détection ultrasonique et en intégration météorologique routière, NiuBoL fournit à ses clients météorologiques mondiaux des solutions complètes allant des capteurs autonomes à l’intégration de stations complètes.

En déployant le capteur d’épaisseur de neige NBL-W-SNOW et les stations météorologiques routières, les intégrateurs de systèmes peuvent non seulement rehausser le contenu technologique des projets, mais aussi créer une valeur tangible en matière de sécurité et d’efficacité opérationnelle pour les utilisateurs finaux.

Si vous avez besoin de manuels produits ou de devis pour des achats en gros B2B, veuillez contacter le support technique officiel NiuBoL.
