Moniteur de poussière pour centrale photovoltaïque : le capteur central qui pilote la transformation numérique intelligente de l'exploitation et de la maintenance

Dans le contexte du développement rapide de l'industrie photovoltaïque, les intégrateurs de systèmes sont confrontés à des défis d'O&M de plus en plus complexes. À mesure que l'échelle des centrales électriques s'étend, les opérations raffinées sont devenues essentielles pour améliorer le ROI des projets. Les modes d'inspection traditionnels peinent à répondre aux demandes de données en temps réel, tandis que la transformation numérique nécessite des capteurs fiables comme base de données. Le moniteur de poussière photovoltaïque NiuBoL, conçu comme un appareil de qualité industrielle, quantifie directement les pertes de production d'énergie causées par l'ombrage de la poussière sur les surfaces des modules grâce à une technologie de mesure optique en boucle fermée par lumière bleue. Cela fournit non seulement des données de surveillance indépendantes et continues pour les intégrateurs, mais s'intègre également de manière transparente aux plateformes IoT, stimulant la construction de systèmes d'O&M intelligents.

Du point de vue des intégrateurs de systèmes, l'O&M des centrales photovoltaïques n'est plus une simple maintenance d'équipement mais un processus de prise de décision basé sur les données. Imaginez que vous soyez un intégrateur gérant un grand projet photovoltaïque au sol impliquant des centaines de mégawatts de réseaux. L'accumulation de poussière est l'un des principaux facteurs affectant le ratio de performance (PR), causant potentiellement des pertes annuelles de production d'énergie allant jusqu'à 5-20 %, en particulier dans les zones arides ou industriellement polluées. Le moniteur de poussière NiuBoL est installé sur le cadre du module, utilisant un système à double capteur pour calculer le ratio de polluants (SR) en temps réel et le convertir en un indicateur de perte de puissance. Cela vous permet d'intégrer les données aux systèmes SCADA, permettant une analyse de corrélation de données multi-sources pour optimiser l'efficacité opérationnelle de la centrale électrique du client.

Le rôle stratégique de la surveillance de la poussière photovoltaïque dans l'O&M intelligent

Les problèmes de poussière dans les centrales photovoltaïques ne sont pas des phénomènes isolés mais sont étroitement liés à la performance globale du système. Lors de la conception de solutions d'O&M intelligentes, les intégrateurs de systèmes doivent prendre en compte la manière dont la poussière, en tant que variable, affecte la sortie de l'onduleur, les courants des chaînes et l'adaptation de l'irradiance. L'avantage principal de l'équipement NiuBoL réside dans la fourniture de données de perte de poussière de haute précision indépendantes des autres capteurs. Ces données servent de base au calcul du PR réel, évitant les erreurs d'estimation de l'impact de la poussière des méthodes traditionnelles.

Par exemple, dans un projet typique de base photovoltaïque en désert, les intégrateurs peuvent déployer plusieurs moniteurs NiuBoL pour former un réseau de surveillance distribué. Via les interfaces RS485 et le protocole MODBUS, ces appareils se connectent facilement au système de contrôle central. Lorsque les capteurs d'irradiance montrent une lumière suffisante mais que la production d'énergie réelle dévie au-delà du seuil, les données de surveillance de la poussière peuvent immédiatement déclencher une logique de diagnostic : si la valeur SR dépasse 80 %, le système identifie automatiquement la poussière comme cause principale. Cela réduit non seulement le risque de jugement erroné des défauts de chaîne, mais soutient également la maintenance prédictive, prolongeant la durée de vie de l'équipement.

De plus, les données de surveillance de la poussière permettent des analyses avancées. Dans les solutions IoT, les intégrateurs peuvent intégrer les données NiuBoL aux API météorologiques pour établir des modèles de perte par poussière. Ces modèles tiennent compte de variables telles que la vitesse du vent, les intervalles de pluie et les indices de tempête de poussière, permettant un étalonnage dynamique des prévisions de production d'énergie. Des études montrent qu'un tel étalonnage peut améliorer la précision des prévisions à court terme de plus de 15 %, particulièrement dans les transactions sur le marché de l'électricité, aidant les contractants de projets à optimiser leurs stratégies d'enchères.

En outre, pour les sociétés d'ingénierie, la surveillance de la poussière soutient la gestion des actifs sur tout le cycle de vie. De l'évaluation du site à l'optimisation opérationnelle, les données peuvent quantifier les risques de poussière dans différentes zones. Par exemple, dans les zones industrielles à forte pollution, les données SR historiques peuvent guider la sélection et l'évaluation de revêtements anti-poussière ou de technologies d'auto-nettoyage, maximisant les rendements d'investissement. La conception à faible consommation d'énergie (moyenne 1W) de l'équipement NiuBoL facilite également l'intégration dans les micro-réseaux de centrales électriques distantes sans charge de maintenance supplémentaire.

Spécifications techniques et indicateurs de performance du moniteur de poussière NBL-W-PSS

Le moniteur de poussière NiuBoL NBL-W-PSS adopte une technologie de mesure en boucle fermée par lumière bleue, garantissant un fonctionnement fiable dans diverses conditions environnementales. Voici les paramètres techniques clés :

• Tension d'alimentation : DC 12V, prend en charge l'adaptateur AC 220V vers DC 12V pour un déploiement facile sur site.

• Sortie de signal : RS485, compatible avec l'architecture de bus standard industrielle.

• Protocole de communication : Protocole MODBUS standard, vitesse de transmission 9600 bps, intégration facile avec les systèmes PLC ou SCADA.

• Consommation d'énergie moyenne : 1W, optimisée pour l'efficacité énergétique, adaptée aux sites distants alimentés par énergie solaire.

• Plage de mesure du ratio de pollution : 50～100 %, la conception à double capteur améliore la robustesse.

• Précision de mesure :

• ±1 % (plage de 90～100 %)

• ±3 % (plage de 80～90 %)

• ±5 % (plage de 50～80 %)

• Mesure de la température (en option) : -50 ℃ ～ +100 ℃, précision ±0,5 ℃ @25 ℃, pour la compensation environnementale.

Ces spécifications garantissent un fonctionnement stable dans des conditions extrêmes, telles que les déserts à haute température ou les zones montagneuses poussiéreuses. La technologie de lumière bleue surveille en continu la proportion de polluants sur la surface du verre, calculant en temps réel la réduction de la transmission de la lumière solaire, produisant ainsi directement le pourcentage de perte de production d'énergie. Contrairement aux capteurs optiques traditionnels souvent affectés par les interférences de la lumière ambiante, la conception en boucle fermée de NiuBoL minimise les erreurs, offrant une fiabilité de données de qualité technique.

Dans les applications pratiques, les intégrateurs peuvent exploiter ces paramètres pour optimiser l'architecture du système. Par exemple, dans un projet photovoltaïque de 100 MW, le déploiement de 10 à 20 moniteurs pour couvrir les zones clés du réseau, collectant des données via l'interrogation MODBUS pour une réponse au niveau de la milliseconde. Ces données peuvent être importées dans des plateformes de big data pour une détection d'anomalies pilotée par l'apprentissage automatique, améliorant encore les niveaux d'automatisation de l'O&M.

Scénarios d'application du moniteur de poussière NBL-W-PSS : du point de vue des intégrateurs de systèmes

En tant qu'intégrateur de systèmes, votre objectif principal est de fournir des solutions de bout en bout, en aidant les clients à réaliser la transformation numérique des centrales photovoltaïques. Le moniteur de poussière NiuBoL joue un rôle clé dans les scénarios suivants :

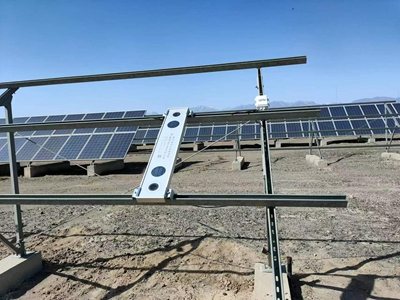

Premièrement, dans les nouveaux réseaux photovoltaïques, l'appareil peut être intégré dès la phase de conception initiale. Installé sur le dessus ou le côté des modules, garantissant le même plan horizontal que le panneau pour éviter les écarts de mesure. Grâce à l'intégration avec des moniteurs au niveau des chaînes, les intégrateurs peuvent construire des systèmes de diagnostic multicouches : lorsque la perte par poussière dépasse 5 %, déclencher automatiquement les programmes de nettoyage, réduisant l'intervention manuelle.

Deuxièmement, pour la modernisation de centrales électriques existantes, la facilité d'installation de NiuBoL est un point fort. Fixation simple avec des pinces dédiées, pas besoin de modifier la structure du réseau. Les intégrateurs peuvent étendre les réseaux IoT existants via le bus RS485, en associant les données de poussière à la puissance de l'onduleur et aux capteurs d'irradiance. Dans un cas réel, une société d'ingénierie a intégré l'appareil dans un projet au Moyen-Orient, réduisant le temps de diagnostic des défauts liés à la poussière de 40 % et augmentant la production d'énergie annuelle de 3 %.

Troisièmement, dans la gestion régionale, les moniteurs de plusieurs centrales électriques peuvent former un réseau. Les grandes bases gérées par des contractants de projets peuvent utiliser ce réseau pour surveiller les modèles de pollution régionale, soutenant la planification centralisée des ressources. Par exemple, la détection de pics SR anormaux après des tempêtes de sable permet l'allocation prioritaire des équipes de nettoyage aux zones à haut risque. Cela optimise non seulement les budgets d'O&M mais fournit également un support de données pour la gouvernance environnementale, améliorant la durabilité du projet.

Enfin, dans les scénarios de négoce d'électricité, des données précises de perte par poussière calibrent les modèles de prédiction. Les intégrateurs peuvent développer des algorithmes personnalisés fusionnant le SR avec les données météorologiques pour améliorer la compétitivité sur le marché. Globalement, ces scénarios soulignent l'équipement NiuBoL comme la « pierre angulaire des données », favorisant la transition d'une O&M réactive à une O&M prédictive.

Guide de sélection du moniteur de poussière : choisir la bonne solution de surveillance de la poussière pour les projets photovoltaïques

La sélection est une étape critique pour les intégrateurs de systèmes afin de garantir le succès du projet. Le NiuBoL NBL-W-PSS convient aux centrales photovoltaïques de moyenne à grande taille. Voici un guide basé sur la pratique de l'ingénierie :

1. Évaluer les facteurs environnementaux : Dans les zones à forte poussière (ex : déserts ou zones industrielles), privilégiez les versions avec compensation de température optionnelle pour corriger les effets thermiques sur les mesures. La plage de mesure de 50-100 % couvre la plupart des scénarios, mais pour une pollution extrême, vérifiez les seuils de précision.

2. Compatibilité d'intégration : Confirmez le support du système pour le protocole MODBUS et l'interface RS485. Si le projet utilise des plateformes cloud, assurez-vous de la compatibilité du format des données de l'appareil avec les normes JSON ou OPC UA. La conception à faible consommation convient aux sites alimentés par batterie ; évitez les alternatives à haute puissance.

3. Densité de déploiement : Pour les projets supérieurs à 100 MW, recommandez un moniteur par tranche de 10-20 MW pour une couverture du réseau. Tenez compte du terrain : les stations de toit inclinées nécessitent une installation latérale, les stations au sol privilégient la fixation supérieure.

4. Équilibrer précision et coût : La plage de haute précision de ±1 % convient aux projets d'O&M raffinés, tandis qu'une plage inférieure de ±5 % suffit pour une surveillance de base. Évaluez le ROI : les coûts d'équipement sont rapidement récupérés grâce à la réduction de la fréquence de nettoyage, généralement en 6 à 12 mois.

Grâce à ces directives, les intégrateurs peuvent personnaliser la sélection pour assurer une correspondance parfaite avec les solutions globales.

Notes d'intégration : assurer un déploiement fluide et un fonctionnement fiable

L'intégration du moniteur de poussière NiuBoL nécessite une attention particulière aux détails d'ingénierie pour maximiser la performance :

1. Emplacement d'installation : L'appareil doit être sur le même plan que le module photovoltaïque pour éviter les interférences d'ombre. Utilisez des pinces dédiées pour la fixation ; lors de l'étalonnage, choisissez un milieu de journée clair (12h00-14h00), essuyez le miroir du capteur, puis appuyez sur le bouton pendant 10 secondes pour terminer.

2. Alimentation et communication : Alimentation DC 12V ; si le site est en AC 220V, utilisez un convertisseur extérieur. Les câbles RS485 doivent être blindés pour éviter les interférences électromagnétiques, vitesse de transmission fixée à 9600 bps.

3. Étalonnage et maintenance : Après l'étalonnage initial, aucun entretien quotidien n'est requis. Pendant le nettoyage du module, nettoyez simultanément la sonde du capteur pour maintenir la précision.

4. Intégration des données : Définissez le mappage des registres MODBUS dans le SCADA pour la lecture en temps réel de la valeur SR. Définissez des alarmes de seuil : SR > 85 % déclenche une notification. Lors des tests d'intégration, simulez des scénarios de poussière pour vérifier la réponse.

5. Dépannage : Si les données sont anormales, vérifiez les connexions des câbles et la stabilité de l'alimentation. La protection IP65 de l'équipement assure la durabilité extérieure, mais évitez l'immersion.

En suivant ces notes, les intégrateurs peuvent réaliser un déploiement sans défaut et améliorer la satisfaction des clients.

FAQ :

1. Comment le moniteur de poussière photovoltaïque calcule-t-il les pertes de production d'énergie ?Grâce à la technologie en boucle fermée par lumière bleue mesurant le ratio de polluants (SR), converti en temps réel en pourcentage de réduction de puissance, indépendant des autres capteurs, fournissant une quantification précise des pertes.

2. L'équipement NiuBoL supporte-t-il l'intégration avec les systèmes SCADA existants ?Oui, via RS485 et le protocole MODBUS, il se connecte de manière transparente à la plupart des systèmes de contrôle industriels, supportant l'interrogation des données et la configuration des alarmes.

3. Quelle est la précision de la mesure dans les zones à forte pollution ?Gradation de la précision : 90-100 % ±1 %, 80-90 % ±3 %, 50-80 % ±5 %, adapté à divers environnements, garantissant des données fiables.

4. Combien de temps prend le processus d'installation ?Une installation typique ne prend que 10-15 minutes, utilisant des pinces pour la fixation, aucun outil professionnel requis. Étalonnage terminé par un milieu de journée clair.

5. L'équipement nécessite-t-il un entretien régulier ?Aucun entretien dédié n'est nécessaire ; il suffit de synchroniser le nettoyage de la sonde du capteur lors du nettoyage des modules, conçu pour être sans entretien.

6. Comment utiliser les données pour optimiser les stratégies de nettoyage ?Déclenchez des alarmes de nettoyage via les seuils SR, comparez avec les données historiques pour établir des stratégies quantitatives, réduisant les opérations inutiles.

7. Le moniteur NiuBoL supporte-t-il la construction de réseaux régionaux ?Oui, plusieurs appareils peuvent former des réseaux distribués, supportant l'analyse de la pollution régionale et la planification des ressources.

8. Comment l'équipement se comporte-t-il dans des environnements à basse ou haute température ?Le capteur de température optionnel couvre -50 ℃ ～ +100 ℃, précision ±0,5 ℃, compense automatiquement les effets environnementaux.

Résumé

Le moniteur de poussière photovoltaïque NiuBoL, en tant que capteur central pour l'O&M intelligente, fournit une prise de décision précise basée sur les données, améliorant la performance globale de la centrale photovoltaïque et la valeur des actifs. De l'intégration du système à la maintenance prédictive, il permet aux intégrateurs de fournir des solutions efficaces. Dans la vague de transformation numérique, le déploiement de tels équipements est un choix stratégique pour parvenir à des opérations durables.

Si vous êtes un intégrateur de systèmes ou un contractant de projet à la recherche de composants de surveillance photovoltaïque fiables, n'hésitez pas à contacter l'équipe NiuBoL pour discuter de solutions d'intégration personnalisées. Nous fournissons un support technique et des conseils de projet pour aider à optimiser votre prochain projet photovoltaïque.
