Comment fonctionnent les capteurs d'humidité relative

Qu'est-ce qu'un capteur d'humidité relative ?

Un capteur d'humidité relative est un appareil qui mesure le rapport entre la teneur en vapeur d'eau de l'air et sa teneur en vapeur d'eau saturée à la même température. L'humidité relative (HR) est une grandeur physique qui exprime le degré d'humidité de l'air, généralement exprimée en pourcentage. À une température donnée, l'air est capable de retenir une certaine quantité de vapeur d'eau. L'air est considéré comme saturé lorsque la teneur réelle en vapeur d'eau atteint une valeur maximale, où l'humidité relative atteint 100 %.

Comment fonctionne un capteur d'humidité relative ?

Les capteurs d’humidité relative fonctionnent selon les principes principaux suivants :

1. Capteur capacitif :

   - Ce type de capteur contient deux plaques conductrices et un matériau diélectrique (généralement hygroscopique) qui forment ensemble un condensateur.

   - Lorsque la vapeur d’eau dans l’air est absorbée par le matériau diélectrique, la capacité du matériau change.

   - En mesurant le changement de capacité, l’humidité relative de l’air peut être déterminée.

2. Capteurs résistifs :

   - Les capteurs résistifs utilisent un matériau qui varie avec l'humidité (par exemple, les cheveux, certains sels ou polymères) comme élément résistif.

   - Lorsque le matériau absorbe ou libère de l’humidité, sa résistance change.

   - En mesurant le changement de résistance, l'humidité relative peut être calculée.

3. Capteur de point de rosée :

   - Ce type de capteur détermine l'humidité relative en mesurant le changement de température lorsque l'air se refroidit jusqu'à la température du point de rosée.

   - Lorsque l'air se refroidit jusqu'au point de rosée, la vapeur d'eau se condense en gouttelettes d'eau et cette température est directement liée à l'humidité relative.

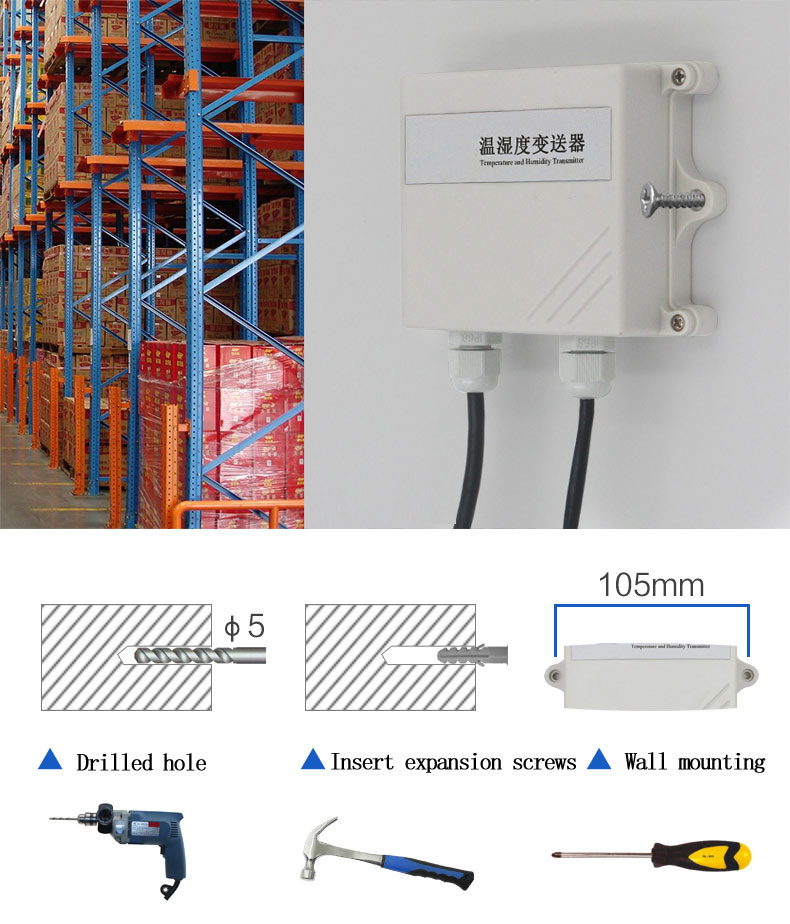

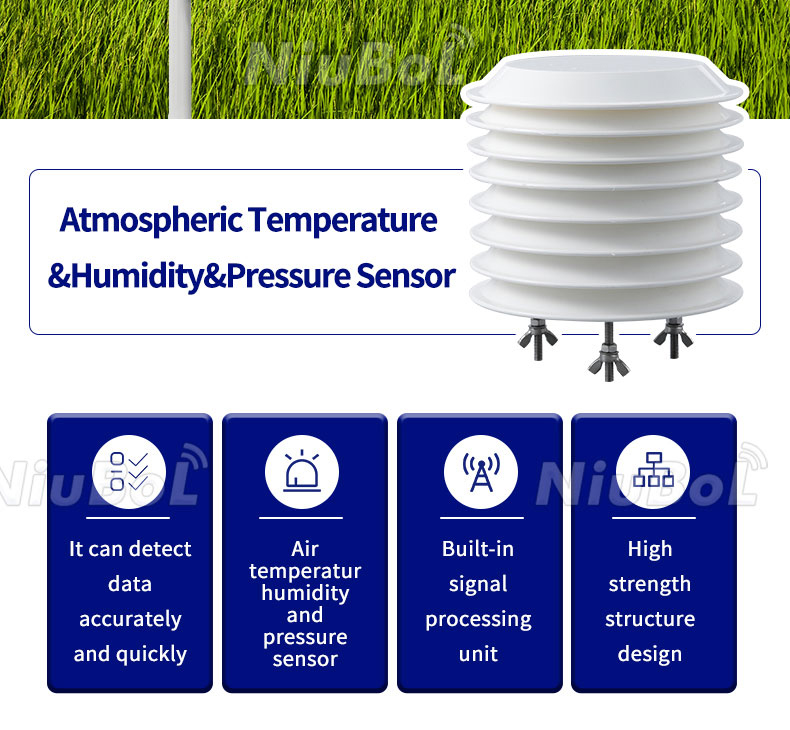

Un capteur de température et d'humidité est un appareil qui mesure et convertit les informations relatives à la température et à l'humidité d'un environnement. Il est généralement équipé d'éléments sensibles à l'humidité et à la chaleur qui détectent les variations de température et d'humidité ambiantes et les convertissent en signaux électriques pour traitement et sortie. Ces signaux électriques peuvent être des signaux de courant, de tension ou des sorties numériques via des interfaces spécifiques (par exemple, 485, 232, etc.).

Les capteurs de température et d'humidité offrent généralement une large plage de mesure de température, de -40 °C à +120 °C, tandis que la plage de mesure d'humidité s'étend de 0 % à 100 % HR. La précision est de ±0,5 °C pour la température (à 25 °C), et de ±3 % HR pour l'humidité (de 5 % à 95 % HR, à 25 °C).

Scénarios d'application pour les capteurs d'humidité relative

Les capteurs d'humidité relative fournissent des données d'humidité précises pour aider diverses industries à optimiser les processus de production, à améliorer la qualité des produits et à garantir des conditions environnementales sûres et confortables. Voici quelques-uns des principaux scénarios d'application.

1. Environnements domestiques et professionnels : pour contrôler et détecter l'humidité dans les bureaux et les maisons, où des niveaux d'humidité élevés peuvent nuire à la santé et au confort des personnes. De plus, la culture et la cuisine en intérieur nécessitent également une surveillance de l'humidité.

2. Production industrielle : Dans les industries telles que la chimie, le raffinage et la transformation des métaux, une humidité élevée réduit la quantité d'oxygène dans l'air et affecte le processus de production. Dans les industries papetières, textiles, agroalimentaires et autres industries sensibles à l'humidité, le contrôle de l'humidité est essentiel pour garantir la qualité des produits.

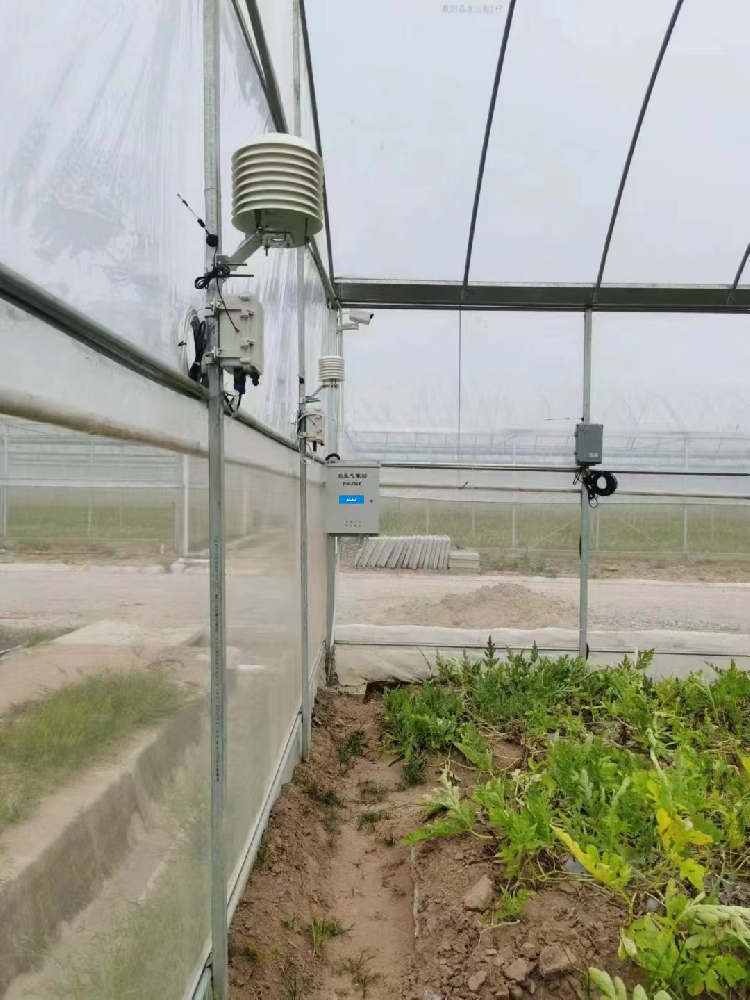

3. Agriculture : Les techniques d'irrigation telles que l'irrigation goutte à goutte nécessitent un contrôle précis de la teneur en eau des plantes, et la surveillance de l'humidité du sol est essentielle à la croissance des cultures. Un environnement de croissance végétale intérieur nécessite également un capteur d'humidité pour maintenir un taux d'humidité approprié.

4. Fabrication de produits électroniques et de semi-conducteurs : De nombreux appareils électroniques ont des exigences strictes en matière d'humidité, généralement comprises entre 10 % et 50 %. Les usines de fabrication de semi-conducteurs doivent maintenir des taux d'humidité et de température très précis pour éviter les défauts de production.

5. Domaine médical : Les équipements médicaux tels que les stérilisateurs, les incubateurs, les respirateurs, etc. nécessitent un contrôle de l'humidité pour garantir leur bon fonctionnement et la sécurité des patients. Les capteurs d'humidité sont également utilisés pour le contrôle environnemental dans les usines de bioprocédés et pharmaceutiques.

6. Surveillance météorologique et environnementale : Dans les stations météorologiques, les stations de surveillance environnementale et d’autres endroits, des capteurs d’humidité relative sont utilisés pour collecter des données météorologiques afin d’aider à prévoir les changements météorologiques et les conditions environnementales.

7. Automobile et transport : Dans les véhicules, les capteurs d'humidité relative sont utilisés dans les systèmes de climatisation automatique pour ajuster les modes de fonctionnement de la climatisation en fonction de l'humidité du véhicule afin d'améliorer le confort des passagers.

8. Stockage et transport des aliments : dans les entrepôts alimentaires et pendant le transport, des capteurs d'humidité relative surveillent les conditions environnementales pour empêcher les aliments de se gâter ou de moisir.

9. protection du patrimoine : dans les musées et les archives, des capteurs d'humidité relative sont utilisés pour surveiller l'environnement de stockage et protéger les artefacts et les archives des changements d'humidité.

10. Recherche en laboratoire : surveillance et contrôle de l'humidité relative dans diverses expériences pour garantir l'exactitude des résultats.

11. Entreposage et logistique : surveillance de l’humidité relative dans les entrepôts pour protéger les articles stockés, en particulier ceux sensibles à l’humidité.

12. Systèmes de contrôle automatisés : les capteurs de température et d’humidité sont également couramment utilisés dans les systèmes de contrôle automatisés, tels que les maisons intelligentes et l’automatisation industrielle. En mesurant la température et l’humidité, le système de contrôle peut ajuster automatiquement le fonctionnement des climatiseurs, humidificateurs, déshumidificateurs et autres équipements en fonction des changements environnementaux, afin d’améliorer l’efficacité énergétique et le confort, et de réduire la consommation d’énergie.

Résumer

En mesurant le rapport entre la teneur en vapeur d'eau et la teneur en vapeur d'eau saturée de l'air, les capteurs d'humidité relative fournissent des données de surveillance environnementale essentielles à de nombreux secteurs. Qu'il s'agisse d'optimiser le cadre de vie, de préserver la qualité de la production industrielle ou de favoriser les progrès dans l'agriculture et la santé, les capteurs d'humidité relative sont un outil indispensable. Grâce aux progrès technologiques, la précision et la fiabilité des capteurs d'humidité relative seront encore améliorées pour répondre à un plus large éventail de scénarios d'application.
