Comment fonctionnent les capteurs de niveau d'eau ?

Capteur de niveau d'eau s

Un capteur de niveau d'eau est un instrument capable de convertir en temps réel le niveau d'eau mesuré en signal électrique. Il est largement utilisé dans les domaines de la conservation de l'eau, de la protection de l'environnement, du contrôle industriel et de l'automatisation. Voici la classification et le principe de fonctionnement des capteurs de niveau d'eau. Voici une analyse détaillée de la classification et du principe de fonctionnement des capteurs de niveau d'eau.

Classification et principe de fonctionnement du capteur de niveau d'eau

1. capteur de niveau d'eau à flotteur

   Principe de fonctionnement : un flotteur est utilisé pour détecter les variations de niveau d'eau. Le flotteur est généralement relié à un bras mécanique, lui-même relié à un interrupteur ou à un encodeur. Lorsque le niveau d'eau varie, la position du flotteur change, ce qui déclenche l'interrupteur ou modifie la position de l'encodeur, envoyant ainsi des signaux.

   - Scénario d'application : Convient à la gestion de l'eau domestique, à la surveillance du niveau du réservoir, etc.

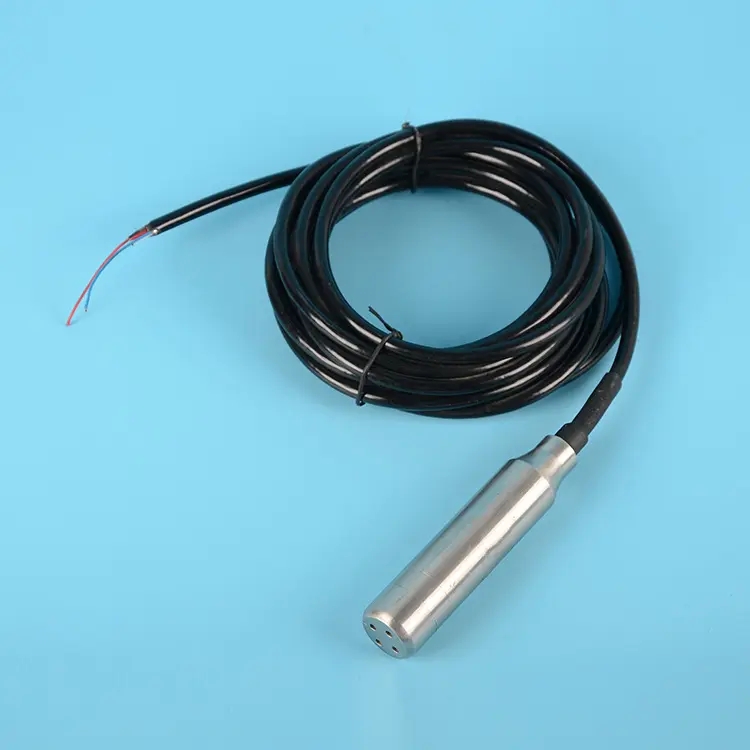

2. Capteur de niveau d'eau sous pression

   Principe de fonctionnement du capteur de niveau d'eau sous pression : basé sur le principe hydrostatique, la pression en un point immergé est proportionnelle à la hauteur de la colonne d'eau au-dessus de ce point. Ce type de capteur est généralement installé au fond de l'eau ou du récipient, et la mesure de la pression permet de calculer le niveau d'eau.

   - Scénario d'application : Convient aux puits profonds, à la surveillance marine, aux systèmes de traitement des eaux industrielles, etc.

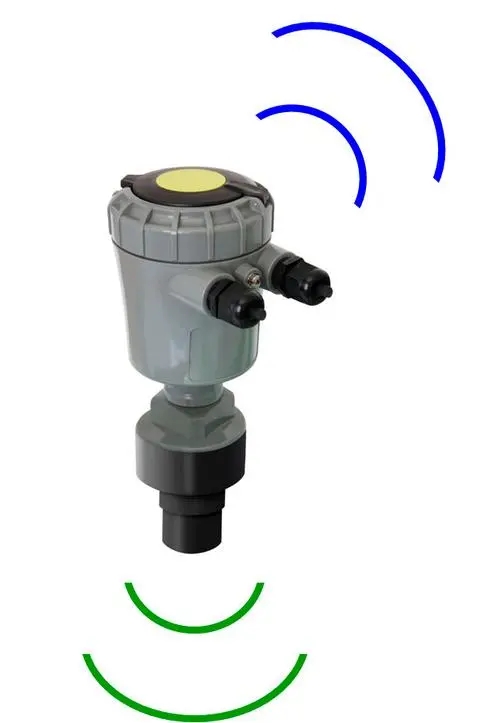

3. capteur de niveau d'eau à ultrasons

   Principe de fonctionnement du capteur de niveau d'eau à ultrasons : l'utilisation d'impulsions ultrasonores, transmises de l'émission à la réception, permet de mesurer le niveau d'eau. Le capteur émet des impulsions ultrasonores qui, lorsqu'elles rencontrent la surface de l'eau, sont réfléchies. Le capteur reçoit l'onde réfléchie et, en fonction de la différence de temps, calcule la distance, puis le niveau d'eau.

   - Avantages du capteur de niveau d'eau à ultrasons :

     - Mesure sans contact : évitez la corrosion, la contamination ou les dommages physiques qui peuvent survenir au capteur en raison d'un contact prolongé avec l'eau.

     - Haute précision et stabilité : dans des conditions idéales, il peut atteindre une précision de mesure élevée, généralement ± 0,2 mm, adaptée aux occasions nécessitant un contrôle précis.

     - Adaptable : capable de travailler la nuit, dans des environnements sombres ou mal éclairés, et à l'abri de l'interférence de la plupart des facteurs environnementaux (par exemple, poussière, humidité).

     - Large gamme d'applications : convient à la mesure de liquides à haute température, toxiques ou volatils, et à la surveillance d'une large gamme de changements de niveau.

     - Entretien facile : besoins d'entretien réduits et durée de vie plus longue grâce à l'absence de pièces en contact direct avec le liquide.

     - Installation flexible : il peut être installé sur le dessus du navire sans pénétrer le navire, réduisant ainsi la complexité de l'installation et la dépendance à la structure du navire.

   - Scénario d'application : Convient aux rivières, lacs, réservoirs, réservoirs de stockage industriels, etc.

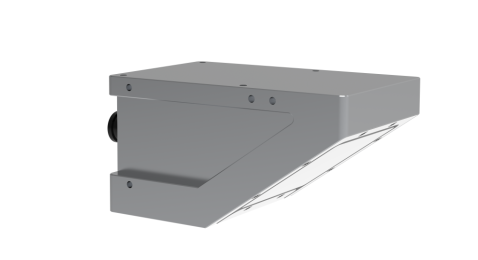

4. capteur de niveau d'eau radar

   - Principe de fonctionnement du capteur radar de niveau d'eau : similaire aux capteurs à ultrasons, mais utilisant des ondes électromagnétiques au lieu d'ondes sonores. Le capteur radar transmet des signaux micro-ondes à la surface de l'eau, puis reçoit les signaux réfléchis et détermine le niveau d'eau en calculant la différence de temps entre les signaux émis et reçus.

- Avantages du capteur de niveau d'eau radar :

     - Haute précision : convient aux occasions nécessitant une précision extrêmement élevée.

     - Mesure sans contact : évite le contact direct entre le capteur et le liquide.

     - Adaptation aux environnements difficiles : adapté aux conditions climatiques extrêmes et aux environnements très pollués.

   - Scénarios d'application : Convient aux rivières, lacs, réservoirs, réservoirs de stockage industriels, etc.

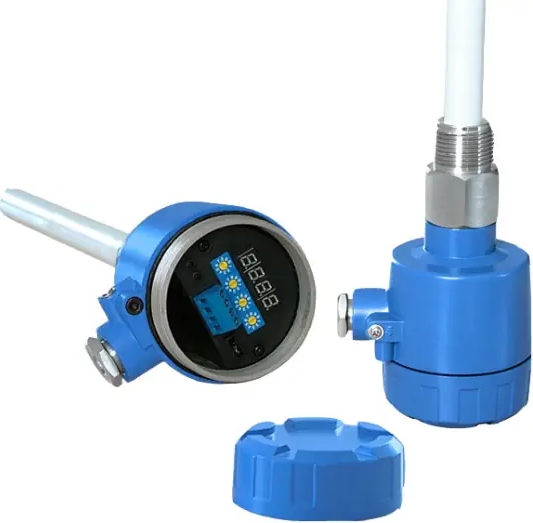

5. Capteur de niveau d'eau capacitif

   Principe de fonctionnement : basé sur le principe de variation de capacité, lorsque le niveau d'eau varie, le milieu entre les deux plaques conductrices (air ou eau) change, ce qui entraîne des variations de capacité électrique. La mesure de cette variation de capacité permet de mesurer indirectement le niveau d'eau.

   - Avantages du capteur de niveau d'eau capacitif :

     - Structure simple : facile à installer et à entretenir.

     - Adaptation à une variété de liquides : applicable à différentes constantes diélectriques du liquide.

   - Scénarios d'application : convient aux réservoirs de stockage, aux réservoirs d'huile, aux systèmes de traitement de l'eau, etc.

6. capteur photoélectrique de niveau d'eau

   Principe de fonctionnement : utiliser un émetteur et un récepteur de lumière pour détecter le niveau d'eau. Lorsque le niveau d'eau atteint une certaine hauteur, la lumière est bloquée ou réfractée, et le récepteur ne peut détecter le niveau d'eau ou ne reçoit qu'un signal lumineux faible.

   - Avantage:

     - Mesure sans contact : évite le contact direct entre le capteur et le liquide.

     - Vitesse de réponse rapide : convient aux occasions nécessitant une réponse rapide.

   - Scénario d'application : adapté à la gestion de l'eau domestique, à la surveillance du niveau de liquide industriel, etc.

7. Capteur de niveau d'eau résistif

   Principe de fonctionnement : mesure du niveau d'eau à partir de la conductivité. Lorsque le niveau d'eau monte, la résistance entre les deux électrodes diminue ; à l'inverse, elle augmente. Le niveau d'eau est déterminé en mesurant la variation de résistance.

   - Avantage:

     - Faible coût : adapté aux occasions avec des exigences de faible coût.

     - Structure simple : facile à installer et à entretenir.

   - Scénario d'application : adapté à la gestion de l'eau domestique, à la surveillance du niveau de liquide industriel, etc.

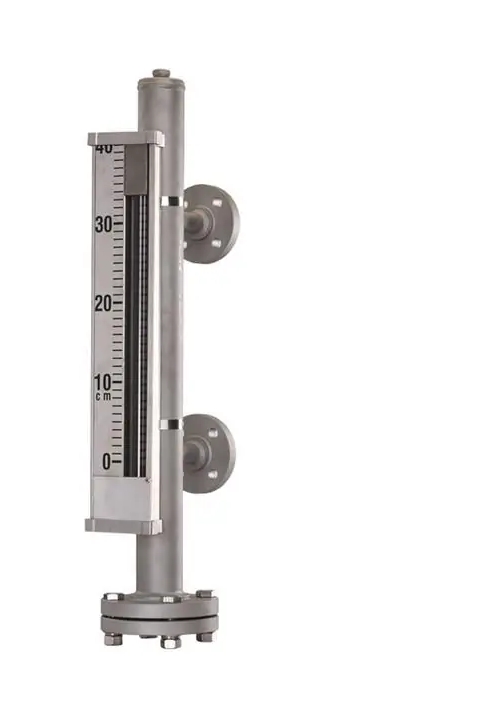

8. capteur de niveau d'eau magnétique

   - Principe de fonctionnement : l'utilisation d'un flotteur magnétique avec les changements de niveau d'eau et l'interaction d'un interrupteur magnétique externe ou d'un matériau magnétostrictif, déclenchant un changement dans le signal électrique.

   - Avantage:

     - Haute fiabilité : convient pour un fonctionnement stable à long terme.

     - Mesure sans contact : évite le contact direct entre le capteur et le liquide.

   - Scénario d'application : Convient aux réservoirs de stockage, aux réservoirs d'huile, aux systèmes de traitement de l'eau, etc.

9. Capteur de niveau d'eau à impédance

   - Principe de fonctionnement : Jugez le niveau d'eau en mesurant le changement de résistance lorsque la sonde est en contact avec le liquide, la conductivité du liquide affecte la valeur de résistance, reflétant ainsi le niveau d'eau.

   - Avantage:

     - Faible coût : adapté aux besoins à faible coût.

     - Structure simple : facile à installer et à entretenir.

   - Scénarios d'application : adapté à la gestion de l'eau domestique, à la surveillance du niveau industriel, etc.

10 indicateurs de niveau inductifs et magnétostrictifs

    - Principe de fonctionnement : utilisation de l'induction électromagnétique ou du changement de position du matériau magnétique dans le champ magnétique pour détecter le niveau d'eau, adapté à des applications industrielles spécifiques.

    - Avantage:

      - Haute précision : convient aux occasions où une mesure de haute précision est requise.

      - Mesure sans contact : évite le contact direct entre le capteur et le liquide.

    - Scénario d'application : Convient aux réservoirs de stockage industriels, aux réservoirs d'huile, etc.

11. capteur de niveau d'eau servo

    - Principe de fonctionnement : Mesure indirecte du niveau d'eau par sonde motorisée ou bouée avec retour en temps réel des informations de position.

    - Avantage:

      - Haute précision : convient aux occasions nécessitant une mesure de haute précision.

      - Adaptable : applicable à une large gamme de liquides et de conditions environnementales.

    - Scénario d'application : convient aux réservoirs de stockage industriels, aux réservoirs d'huile, etc.

 Avantages du capteur de niveau d'eau à ultrasons

Le capteur de niveau d'eau à ultrasons présente les avantages significatifs suivants par rapport aux autres types de capteurs de niveau d'eau :

1. mesure sans contact :

   - Mesurez la distance en transmettant et en recevant des ondes sonores, sans contact direct avec le liquide, évitant le problème d'endommagement du capteur dû à une immersion prolongée, adapté à la mesure de liquide corrosif ou sale.

2. Haute précision et stabilité :

   - Dans des conditions idéales, il peut atteindre une précision de mesure élevée, généralement de ± 0,2 mm, adaptée aux situations nécessitant un contrôle précis. Sa mesure n'est pas affectée par les propriétés physiques du liquide (telles que la couleur et la transparence).

3. Forte adaptabilité :

   - Capable de travailler dans la nuit, dans un environnement sombre ou peu éclairé, et non soumis à l'interférence de la plupart des facteurs environnementaux (tels que la poussière, l'humidité), adapté à la surveillance de niveau dans des environnements complexes.

4. Large gamme d'applications :

   - Convient pour mesurer des liquides à haute température, toxiques ou volatils, et convient à une large gamme de surveillance des changements de niveau.

5. Entretien facile :

   - Comme il n'y a aucune pièce en contact direct avec le liquide, cela réduit les besoins d'entretien et prolonge la durée de vie.

6. Installation flexible :

   - Il peut être installé sur le dessus du navire sans pénétrer le navire, réduisant ainsi la complexité de l'installation et la dépendance à la structure du navire.

 Applications industrielles des capteurs de niveau d'eau

Les capteurs de niveau d'eau ont une large gamme d'applications dans plusieurs industries, y compris, mais sans s'y limiter :

1. automatisation industrielle :

   - Utilisé pour la surveillance du niveau du réservoir, le contrôle du niveau du réacteur, etc., pour aider les ingénieurs à réaliser un contrôle automatique et une optimisation des processus.

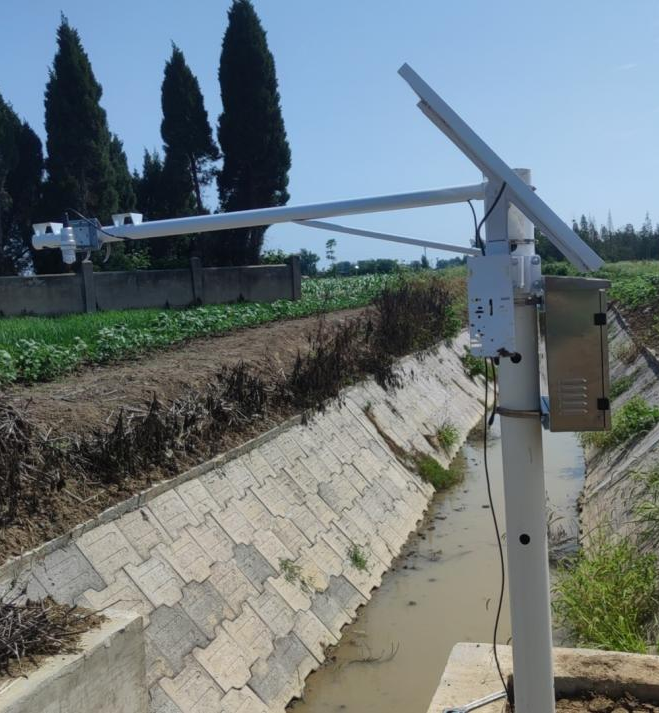

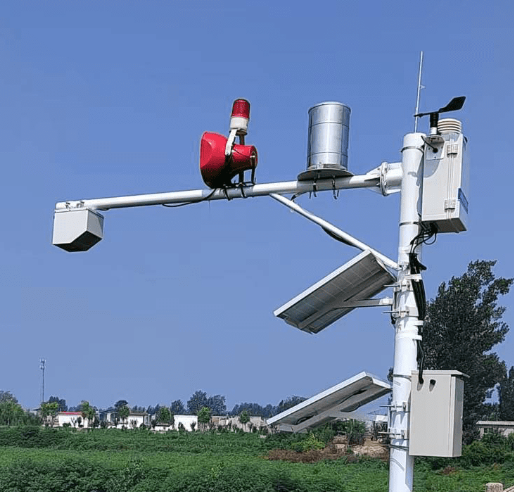

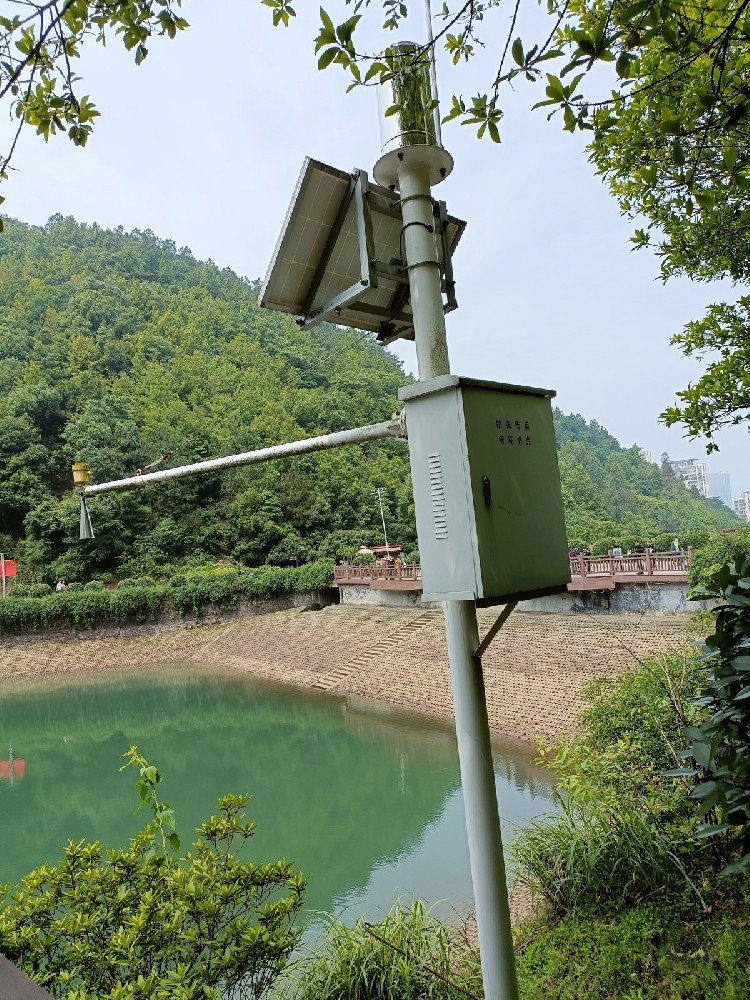

2. Surveillance environnementale :

   - Dans les rivières, les lacs, les réservoirs et autres plans d'eau naturels pour surveiller les changements de niveau d'eau, fournir des alertes d'inondation et des informations sur le contrôle du niveau d'eau.

3. traitement de l'eau :

   - Utilisé pour la surveillance du niveau de liquide des réservoirs de traitement des eaux usées, des réservoirs de sédimentation et des piscines, etc., pour garantir l'effet du traitement de l'eau.

4. agriculture :

   - Utilisé pour la surveillance du niveau d'eau dans les systèmes d'irrigation des terres agricoles pour aider les agriculteurs à gérer avec précision les ressources en eau et à améliorer l'efficacité de l'utilisation de l'eau des cultures.

5. Soins de santé :

   - Tels que la surveillance du niveau du réservoir du ventilateur pour assurer le confort et la sécurité du traitement du patient.

6. Construction :

   - Tels que la surveillance du niveau du réservoir de stockage d'eau, pour garantir que l'approvisionnement en eau et le drainage fonctionnent normalement.

 Choisir le bon capteur de niveau d'eau

Le choix du bon capteur de niveau d’eau nécessite de prendre en compte les facteurs suivants :

1. Plage de mesure : en fonction de l'application réelle, le niveau d'eau change dans la plage de sélection de la plage de capteur appropriée.

2. Exigences de précision : sélectionnez le type de capteur approprié en fonction du besoin de précision de mesure.

3. conditions environnementales : déterminez si le capteur peut fonctionner de manière stable dans des conditions environnementales spécifiques, telles que la température, l'humidité, la corrosion, etc.

4. Facilité d'installation : choisissez le capteur facile à installer et à entretenir.

5. Rentabilité : sélectionnez des capteurs rentables en fonction du budget.

Grâce à une prise en compte complète des facteurs ci-dessus, vous pouvez garantir que le capteur de niveau d'eau est le plus adapté aux exigences d'application spécifiques, afin d'obtenir une surveillance et un contrôle efficaces et précis du niveau d'eau.

 Résumer:

Les capteurs de niveau d'eau s'adaptent à différents environnements et besoins grâce à divers principes de fonctionnement, tels que le contact physique (flotteur, impédance), la mesure sans contact (ultrasons, radar) et les variations de propriétés physiques (pression, capacité). Ils jouent un rôle important dans l'automatisation, la surveillance à distance et les alertes de sécurité, garantissant précision et sécurité dans le contrôle de tous les aspects, de la consommation d'eau domestique aux processus industriels. Le choix du bon capteur de niveau d'eau nécessite de prendre en compte des facteurs tels que la précision de la mesure, les conditions environnementales, la facilité d'installation et le rapport coût-efficacité.
