Débitmètres de Liquides de Haute Précision : Guide Complet de Mesure Industrielle

I. Préface : L'Importance des Débitmètres de Liquides

Les débitmètres de liquides sont des dispositifs clés pour mesurer le mouvement des fluides dans les pipelines industriels, impactant directement l'efficacité de production, la précision de comptage et le contrôle de sécurité. Les débitmètres de haute précision sont indispensables dans des industries telles que la chimie, le pétrole, le traitement de l'eau et la pharmacie.

Valeur d'Application Principale des Débitmètres de Liquides :

- Dosage Chimique : Contrôle précis du dosage de solutions garantissant les ratios de réaction et la qualité des produits.

- Traitement de l'Eau : Surveille le débit dans les systèmes d'eau purifiée, d'eaux usées et de dessalement d'eau de mer pour optimiser les opérations de processus.

- Traitement Pétrolier : Mesure le transport de produits pétroliers, le comptage de carburants liquides et le contrôle de processus pour éviter le gaspillage et les risques d'accidents.

- Économies d'Énergie : Réalise l'efficacité énergétique des stations de pompage grâce à une surveillance précise du débit, réduisant le surdosage et les fuites de pipelines.

II. Types et Applications des Débitmètres de Liquides de Haute Précision

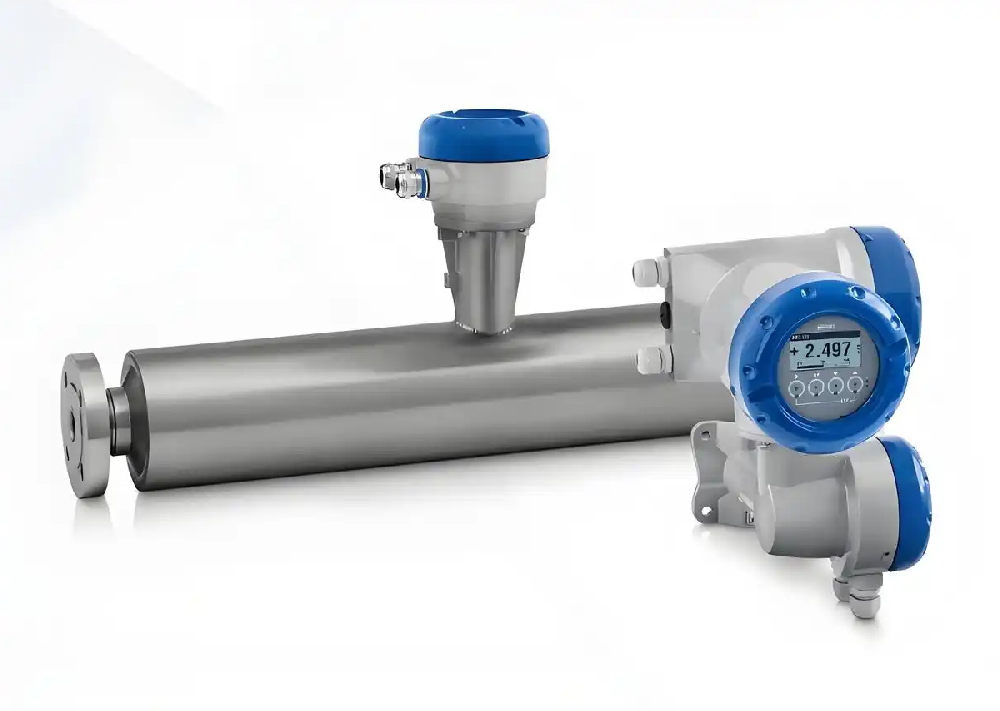

1. Débitmètre Coriolis

Principe Technique :

Utilise des tubes vibrants pour détecter le débit massique.

Peut mesurer directement le débit massique, la densité et la température.

Caractéristiques :

- Haute précision, avec des erreurs aussi basses que ±0,1–0,2 %.

- Adapté aux liquides de haute valeur et aux milieux corrosifs.

- Fournit des informations multi-paramètres incluant densité, température et débit massique.

Notes d'Installation :

- Les tuyaux doivent être horizontaux ou légèrement inclinés pour éviter les interférences de bulles.

- Fixation sécurisée des tuyaux pour minimiser les vibrations.

- Maintenir une température et une pression stables pour prévenir les perturbations de vibration.

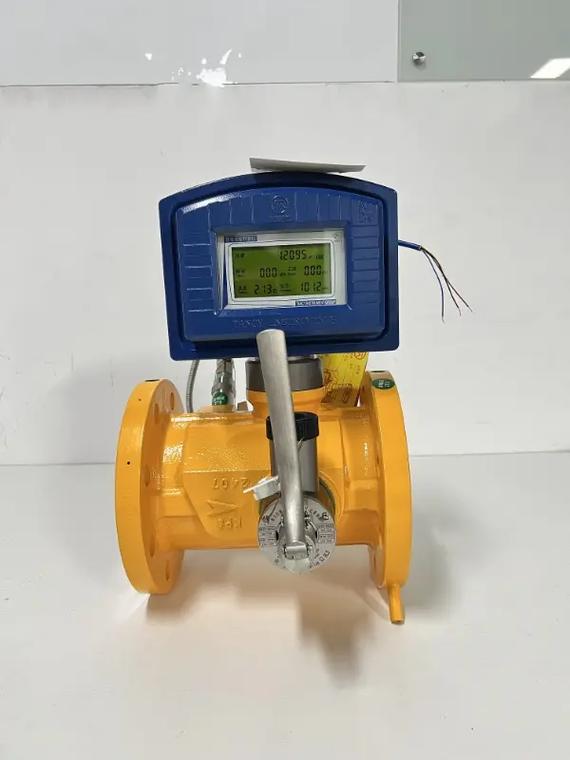

2. Débitmètre à Turbine

Principe Technique :

Le débit de liquide entraîne la rotation de la turbine, la vitesse de rotation étant proportionnelle au débit.

Émet des signaux d'impulsion pour un calcul direct du débit volumique.

Caractéristiques :

- Haute précision, jusqu'à ±0,5 %.

- Adapté aux liquides propres et aux fluides de faible viscosité.

- Réponse rapide, idéal pour la mesure de débit instantané.

Applications Industrielles :

- Pipelines de Transport Pétrolier : Les débitmètres à turbine surveillent le débit de pétrole brut et de diesel, combinés à l'IoT pour la collecte de données à distance, permettant un enregistrement en ligne et des alarmes d'anomalies.

- Systèmes de Pompes de Dosage Chimique : Les débitmètres à turbine fournissent un retour de débit volumique en temps réel pour contrôler les pompes de dosage et assurer un ajout précis de produits chimiques, économisant 5–10 % de matières premières.

Installation et Maintenance :

- Sections de tuyau droit amont et aval ≥10D/5D.

- Éviter l'entrée d'air ou de bulles dans le pipeline.

- Inspecter régulièrement l'usure de la turbine et l'état des roulements.

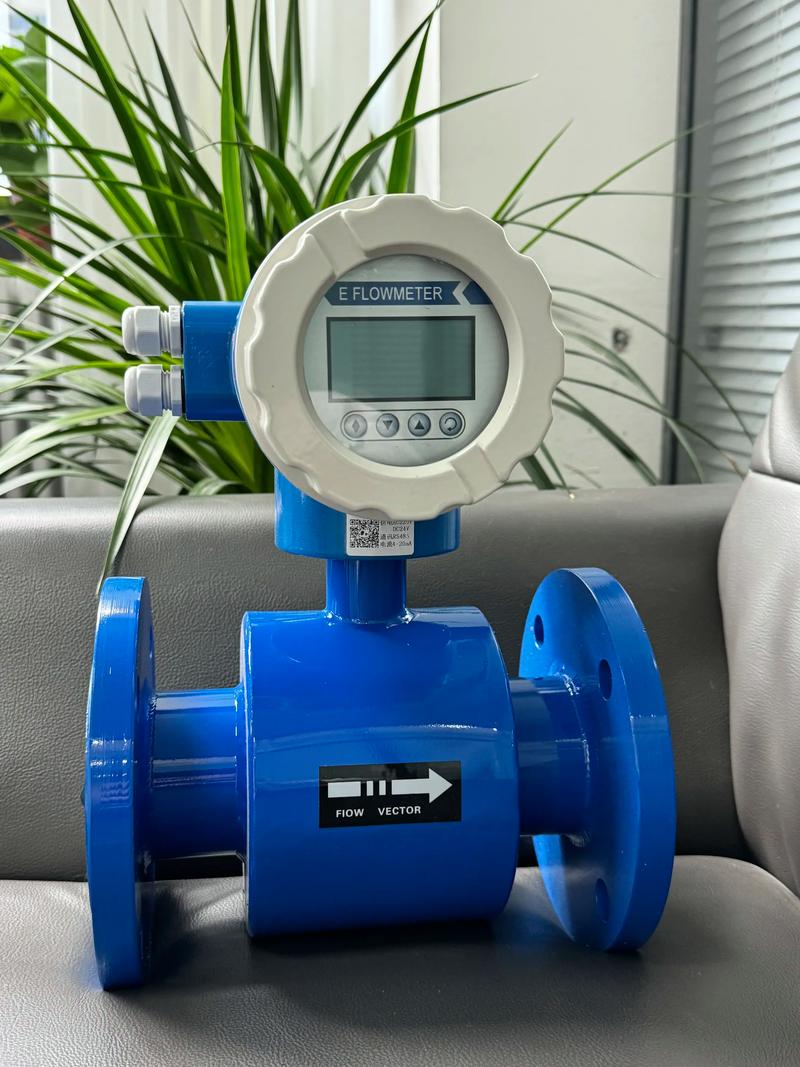

3. Débitmètre Électromagnétique

Principe Technique :

Un liquide conducteur traversant un champ magnétique génère une tension induite proportionnelle au débit volumique.

Aucune pièce mécanique mobile, résistant à l'usure.

Caractéristiques :

- Haute précision, adapté aux liquides conducteurs.

- Peut mesurer les boues, les eaux usées ou les liquides corrosifs.

- Émet directement des signaux 4–20 mA pour intégration avec SCADA ou PLC.

Cas d'Application :

Ligne de Production Chimique Chinoise : Processus de mélange de liquides conducteurs avec plateforme IoT pour la collecte de données de débit en temps réel, contrôlant les ratios de dosage chimique et améliorant l'efficacité de production de 12 %.

Essentiels d'Installation :

- Mise à la terre fiable du tuyau requise.

- Assurer que le pipeline est complètement rempli de liquide pour éviter l'emprisonnement d'air.

- Nettoyer régulièrement les surfaces des électrodes pour maintenir la précision.

III. Recommandations d'Installation et d'Optimisation des Débitmètres de Liquides

- Correspondance Diamètre de Tuyau et Plage : Sélectionner des plages couvrant les débits réels pour éviter que les débits bas ou élevés n'affectent la précision.

- Sections Droites de Pipeline : Amont ≥10D, aval ≥5D pour réduire l'impact de la turbulence.

- Éviter les Bulles et Vibrations : Les bulles ou vibrations peuvent causer des écarts de mesure.

Intégration de Données IoT :

- Transmission sans fil LoRa, NB-IoT, 4G/Wi-Fi.

- Collecte en temps réel de débit, température, densité et autres paramètres.

- Alarmes d'anomalies et opération à distance de vannes ou pompes.

IV. Scénarios d'Application Industrielle Typiques

1. Industrie du Traitement de l'Eau

- Surveillance du débit dans les usines de purification d'eau et les réseaux de stations d'épuration.

- Téléchargement de données en temps réel vers des plateformes cloud pour contrôle à distance et analyse des tendances historiques.

2. Pétrole et Gaz Naturel

- Transport de produits pétroliers et comptage en raffinerie.

- Prévient le gaspillage de liquide et assure la sécurité de production.

3. Chimie et Pharmacie

- Comptage précis d'acides, d'alcalis, de solvants ou de matières premières de haute valeur.

- Surveillance à distance IoT combinée à des pompes de dosage automatiques pour améliorer l'efficacité de production.

V. Questions Courantes (FAQ)

Q1 : Un débitmètre peut-il mesurer plusieurs types de liquides ?

R : Seulement pour les liquides compatibles avec les matériaux du capteur et dans la plage appropriée.

Q2 : Quelle est la précision maximale des débitmètres de haute précision ?

R : Les débitmètres Coriolis Niubol atteignent une précision de ±0,2 % ; les débitmètres électromagnétiques et à turbine atteignent typiquement ±0,5 %.

Q3 : Les débitmètres nécessitent-ils une alimentation électrique ?

R : Les débitmètres électromagnétiques et Coriolis nécessitent généralement une alimentation 12–24 VDC ; certains modèles supportent l'alimentation par batterie ou solaire.

Q4 : Comment réaliser une surveillance à distance ?

R : Via la plateforme IoT Niubol, les données de débit peuvent être téléchargées vers le cloud pour une surveillance en temps réel, des alarmes d'anomalies et une analyse de données historiques.

Q5 : Quel est le cycle de maintenance ?

R : Les débitmètres à turbine nécessitent une lubrification périodique et des vérifications de turbine ; les débitmètres Coriolis nécessitent une propreté du pipeline ; les débitmètres électromagnétiques nécessitent un nettoyage des électrodes et de la paroi intérieure.

VI. Solutions et Valeur Niubol

- Série Complète de Débitmètres de Haute Précision : Coriolis, turbine, électromagnétique, couvrant l'eau, le pétrole et les liquides chimiques.

- Plateforme Intelligente IoT : Acquisition de données, surveillance en temps réel, analyse historique, alarmes automatiques.

- Support de Service : Schémas d'installation personnalisés, débogage sur site, gestion de données cloud.

Valeur Industrielle :

- Contrôle Précis : Assure les ratios chimiques et la précision du dosage de liquides.

- Économies d'Énergie et Réduction des Émissions : Optimise les opérations des stations de pompage, réduit le gaspillage d'énergie.

- Amélioration de l'Efficacité : Minimise les erreurs humaines, renforce la stabilité de la production industrielle.

- Conformité Environnementale : Surveillance en temps réel des émissions, réduit les risques environnementaux.

VII. Conclusion

Les débitmètres de liquides de haute précision sont des équipements centraux pour la mesure des pipelines industriels. Sélectionner le type approprié nécessite une considération complète des caractéristiques du liquide, de la plage de débit, du diamètre du tuyau, des conditions d'installation, des exigences de précision et des capacités d'intégration IoT.

Niubol combine une détection de qualité industrielle, une mesure de précision et une intelligence IoT pour fournir des solutions fiables de surveillance de débit à haute précision, habilitant des industries comme le traitement de l'eau, le pétrole, la chimie et la pharmacie à réaliser :

- Mesure et comptage précis des liquides.

- Contrôle industriel intelligent et prise de décision basée sur les données.

- Économies d'énergie, réduction des émissions et production efficace.

Niubol — Experts en Débitmètres de Liquides de Haute Précision et Mesure Industrielle Intelligente, Protégeant les Mises à Niveau Numériques Industrielles.
