Système de surveillance automatique pluie & neige NiuBoL : un outil intelligent pour l’alerte aux catastrophes et la gestion du régime hydrique

Définition et valeur centrale des systèmes de surveillance pluie & neige

Qu’est-ce qu’un système de surveillance automatique pluie & neige ?

Un système de surveillance automatique pluie & neige est un réseau intelligent intégrant plusieurs capteurs météorologiques et hydrologiques. Sa mission principale est de mesurer en continu et automatiquement la quantité de précipitations, la présence de neige et l’épaisseur du manteau neigeux en temps réel.

Face à la complexité des caractéristiques climatiques et à la fréquence élevée des catastrophes naturelles — notamment les pertes énormes causées par les crues soudaines et les laves torrentielles — la mise en place d’un système de surveillance automatique pluie & neige est devenue une mesure essentielle pour la prévention des catastrophes et les opérations de secours rapides.

Les solutions professionnelles de surveillance pluie & neige NiuBoL, grâce à des capteurs haute précision associés à des enregistreurs de données, permettent de surveiller les paramètres clés tels que la quantité, l’intensité et la durée des précipitations, la présence de neige et l’épaisseur du manteau neigeux, garantissant ainsi une prévention des catastrophes ordonnée et minimisant les pertes humaines et matérielles.

Composants du système de surveillance pluie & neige NiuBoL

La série de surveillance pluie & neige NiuBoL est principalement composée de trois capteurs clés permettant une perception complète de l’environnement hydrométéorologique :

• Capteur pluviométrique : Mesure la quantité cumulée et l’intensité des précipitations

• Capteur pluie/neige : Détecte qualitativement la présence actuelle de pluie ou de neige

• Capteur ultrasonique d’épaisseur de neige : Mesure à distance l’épaisseur du manteau neigeux

• Enregistreur de données : Traite, stocke, affiche et transmet à distance les données

Principes de mesure et analyse technique des capteurs clés

1. Capteur pluviométrique NBL-W-RS (principe des augets basculants)

Principe : Structure mécanique bistable

L’eau de pluie entre dans l’auget de dosage via l’orifice de réception et l’entonnoir. L’auget est divisé en deux chambres triangulaires de volume égal par une cloison centrale, formant une structure mécanique bistable.

Lorsque l’une des chambres accumule la quantité prédéfinie (ex. 0,2 mm ou 0,5 mm), la gravité provoque un basculement instantané de l’auget.

Au moment du basculement, l’aimant fixé sur la paroi passe devant le contact reed (tube reed sec), le fermant une fois et générant une impulsion électrique.

La quantité totale de pluie est obtenue en comptant les impulsions ; l’intensité de la pluie est déduite de la fréquence des impulsions par unité de temps.

Caractéristiques : Sortie impulsion/commutation, haute stabilité, fournit des données brutes pour la prévention des crues et la gestion des réservoirs.

2. Capteur pluie/neige NBL-W-RSS (électrodes en grille + chauffage automatique)

Principalement utilisé pour détecter qualitativement la présence actuelle de pluie ou de neige à l’extérieur.

• Détection de pluie : Des électrodes en grille sont placées sur le dessus. Lorsque l’eau de pluie (ou neige fondue) tombe sur la zone sensible, elle réduit fortement la résistance d’isolement entre les électrodes. L’appareil détecte cette chute de résistance et conclut « présence de pluie ».

• Détection de neige & anti-condensation : Équipé d’un chauffage automatique. En cas de chute de neige, de températures prolongées sous zéro ou d’humidité élevée, le chauffage s’active pour faire fondre la neige ou empêcher le givrage/condensation, garantissant que les changements de conductivité sont causés uniquement par les précipitations.

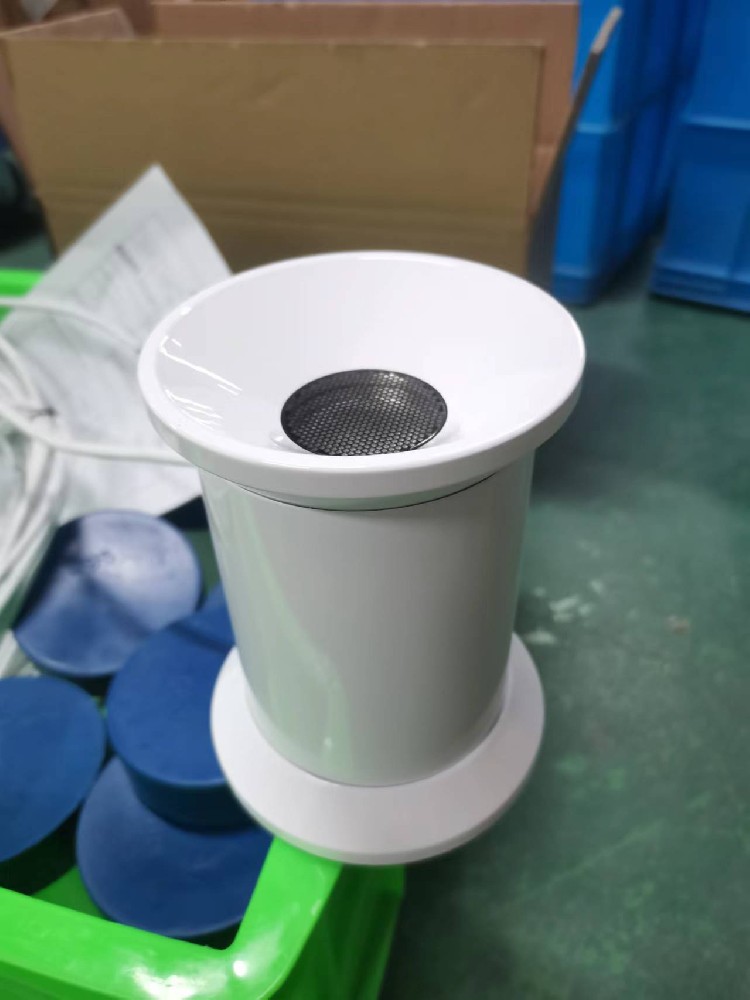

3. Capteur ultrasonique d’épaisseur de neige (NBL-W-SNOW)

Principe : Temps de vol ultrasonique (TOF)

Appareil de mesure sans contact. Le capteur émet des impulsions ultrasoniques à 50 kHz et mesure le temps (t) entre l’émission et la réflexion sur la surface de la neige.

Épaisseur de neige D = C × t / 2 (C = vitesse du son). En soustrayant la hauteur d’installation du capteur de cette distance, on obtient l’épaisseur réelle de neige.

Caractéristiques : Mesure automatique, continue, sans contact ; installation et maintenance faciles ; large plage (0–1000 mm) ; haute précision (±0,1 % FS).

Normes d’installation, méthodes & dépannage courant

Normes et méthodes d’installation

• Pluviomètre : Doit être parfaitement horizontal (utiliser le niveau à bulle intégré). Installer dans une zone dégagée sans obstacle dans un cône de 45° au-dessus de l’orifice. Éloigner des sources de fortes vibrations.

• Capteur ultrasonique d’épaisseur de neige : Installer au-dessus de l’épaisseur maximale attendue de neige, orienté strictement vers le bas. S’assurer qu’il n’y a pas de végétation, congères ou structures dans le faisceau acoustique (surtout 0,5–1 m sous la sonde). Face de la sonde strictement horizontale.

• Capteur pluie/neige : Électrodes en grille entièrement exposées aux précipitations, légèrement inclinées pour un écoulement rapide de l’eau.

Pannes courantes et dépannage

Scénarios d’application et recommandations de sélection

Applications typiques

• Hydrologie & hydraulique : données précises de précipitations pour la prévention des crues, gestion des réservoirs et alerte aux crues soudaines

• Transports : présence et épaisseur de neige en temps réel pour le déneigement routier/aéroportuaire et la sécurité routière

• Agriculture, foresterie & géologie : évaluation de l’humidité du sol et des risques géologiques

• Stations météo & recherche scientifique : données de précipitations haute précision

Guide de sélection

FAQ

Q1 : Quelle est la précision de mesure du capteur ultrasonique d’épaisseur de neige NBL-W-SNOW ?
R : Précision ±0,1 % FS, fournissant des données très précises d’épaisseur de neige sur 1000 mm.

Q2 : Le signal impulsion du pluviomètre peut-il être connecté directement à un PLC ou SCADA ?
R : Oui. Le signal impulsion peut être connecté directement aux systèmes disposant de fonction de comptage d’impulsions.

Q3 : Comment le capteur pluie/neige distingue-t-il pluie et neige ?
R : Il ne détecte que qualitativement la présence de précipitations. Il ne distingue pas directement pluie et neige mais fait fondre la neige par chauffage pour déclencher la détection. On utilise généralement un capteur de température pour la différenciation.

Q4 : Le capteur ultrasonique d’épaisseur de neige est-il affecté par le vent fort ?
R : Oui. Le vent influence la vitesse du son. Le NBL-W-SNOW intègre une compensation de température, mais éviter les emplacements à fort vent.

Q5 : Consommation quand le chauffage est activé ?
R : Environ 3 W en chauffage (<5 °C) ; mode normal ~180 mW.

Q6 : Comment garantir le fonctionnement des augets dans les régions froides ?
R : Utiliser les versions chauffantes pour éviter le givrage sur l’entonnoir ou les augets.

Q7 : Options d’alimentation ?
R : Secteur ou panneau solaire + batterie pour zones isolées.

Q8 : Comment le capteur pluie/neige communique-t-il ?
R : RS485 standard avec protocole Modbus.

Q9 : La densité/dureté de la neige affecte-t-elle la mesure ultrasonique ?
R : Il mesure la distance de surface ; la densité n’affecte théoriquement pas le TOF, mais une neige très poudreuse peut diffuser les ondes sonores.

Q10 : Pourquoi une plage de fonctionnement à -40 °C ?
R : Pour garantir la fiabilité dans les régions extrêmement froides du nord-est, nord-ouest de la Chine et zones de haute altitude.

Q11 : Quelles certifications possède NiuBoL ?
R11 : CE, ISO9001, RoHS et certificats nationaux d’étalonnage météorologique reconnus.

Résumé

Grâce à sa technologie précise de dosage par augets basculants, sa détection fiable pluie/neige par électrodes en grille et sa télémesure avancée d’épaisseur de neige par ultrasons, le système de surveillance automatique pluie & neige NiuBoL constitue une couche de perception essentielle dans les systèmes de prévention des catastrophes naturelles et de gestion des ressources en eau. Il permet une surveillance en temps réel, haute précision et sans personnel des précipitations et du manteau neigeux, apportant un soutien puissant en données pour les alertes rapides aux crues soudaines, les mesures proactives de sécurité routière et la planification scientifique des ouvrages hydrauliques.

Choisir NiuBoL, c’est opter pour une solution professionnelle de surveillance météorologique et hydrologique hautement fiable et précise — vous aidant à réaliser une prévention des catastrophes rapide et ordonnée même dans des conditions naturelles sévères.
