Capteur de Rayonnement Solaire Direct : Valeur Principale et Scénarios d'Application

Capteur de rayonnement solaire direct de qualité industrielle : solution d’amélioration de l’efficacité des projets solaires, adaptable à tous les scénarios pour les intégrateurs

Introduction : valeur centrale du capteur de rayonnement solaire direct du point de vue de l’intégrateur

Les exigences fondamentales des intégrateurs de systèmes, entreprises d’ingénierie et autres clients photovoltaïques se sont orientées vers la réduction des coûts, l’amélioration de l’efficacité et l’amélioration de la qualité de livraison des projets. En tant que dispositif de surveillance central dans les projets solaires, le choix et l’intégration des capteurs de rayonnement solaire direct déterminent directement la précision des prévisions de production et le retour sur investissement des projets photovoltaïques et à concentration solaire (CSP). Les pyranomètres ordinaires ne permettent pas de distinguer le rayonnement direct du diffus et ne répondent pas aux exigences de précision des projets. Grâce à sa conception précise et à son étalonnage strict, le capteur de rayonnement solaire direct NiuBoL devient un partenaire clé pour les intégrateurs afin d’améliorer leur compétitivité.

Présentation du capteur de rayonnement solaire direct (DNI)

Le rayonnement solaire direct désigne le rayonnement reçu sur une surface perpendiculaire au soleil (avec un champ de vision d’environ 0,5°) et la très fine couronne de diffusion du ciel autour du soleil, mesuré à l’aide d’un pyrhéliomètre.

1. Compréhension centrale du capteur de rayonnement solaire direct : pourquoi il s’agit d’un dispositif clé pour l’intégration

L’Irradiance Normale Directe (DNI) est un indicateur central pour la conception et l’optimisation des projets solaires. Un capteur de rayonnement solaire direct dédié bloque efficacement les interférences de lumière diffuse et ne capture que les données du faisceau direct, ce qui en fait un dispositif indispensable pour les projets photovoltaïques et à concentration solaire de moyenne à grande échelle.

1.1 Principe de fonctionnement central et caractéristiques structurelles

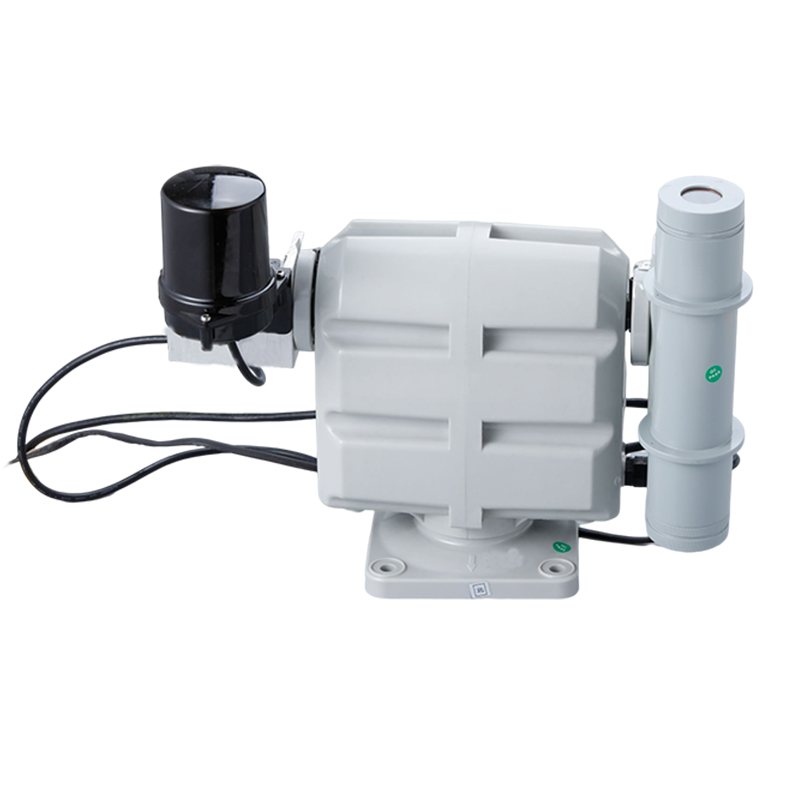

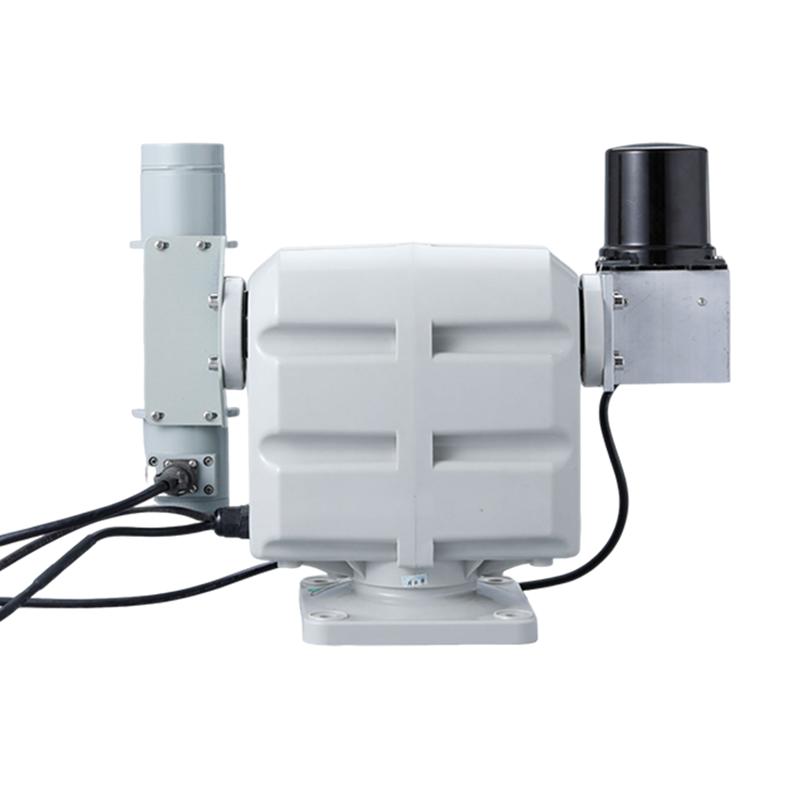

Le capteur NiuBoL est composé d’un tube optique et d’un dispositif de suivi automatique. Le tube optique intègre sept diaphragmes, une thermopile et un déshydratant, équipé d’une fenêtre en verre de quartz JGS3, capable de capturer précisément le rayonnement dans la gamme de longueurs d’onde 0,27–3,2 μm. Le dispositif de suivi automatique utilise un moteur pas-à-pas avec une précision de suivi<168 h ±1°, alimenté en DC 12 V standard, adapté aux conditions de terrain et à l’intégration système.

1.2 Différences clés par rapport aux pyranomètres de rayonnement total ordinaires

Différences essentielles pour les intégrateurs : les pyranomètres de rayonnement total ordinaires mesurent uniquement le rayonnement global, avec une précision moindre, une compatibilité faible et une adaptation limitée aux conditions de fonctionnement. Le capteur NiuBoL mesure séparément le rayonnement direct, disponible en version classe travail (<5 %) et classe standard (<2 %), supporte plusieurs types de signaux et le protocole Modbus, s’adapte aux conditions sévères de -45 ℃ à +45 ℃, et réduit les taux de défaillance à l’intégration.

2. Scénarios d’application centraux du capteur de rayonnement solaire direct (DNI)

Le capteur NiuBoL fournit des solutions d’intégration personnalisées pour les scénarios centraux tels que le photovoltaïque et la concentration solaire, s’intégrant parfaitement dans les solutions globales des intégrateurs et augmentant la valeur ajoutée des projets.

2.1 Projets de concentration solaire (CSP)

L’efficacité CSP dépend entièrement de la précision du DNI. La haute précision de collimation et la réponse rapide du capteur NiuBoL supportent l’alignement précis des héliostats et le contrôle intelligent du système. Intégré aux systèmes de contrôle central, il a été appliqué dans un projet de 50 MW dans l’ouest, dépassant les attentes de production annuelle de 2 %.

2.2 Projets de centrales photovoltaïques de moyenne à grande échelle

Le capteur permet aux intégrateurs d’établir des modèles de production précis (erreur de prévision<5 %), d’optimiser les performances des modules (augmentation annuelle de la production de 2 %–3 %) et de réduire les coûts O&M. Dans un projet de complémentarité pêche-photovoltaïque de 200 MW à l’est, les coûts O&M annuels ont été réduits de 15 % après application.

2.3 Projets de recherche scientifique et de soutien météorologique

La version standard NiuBoL (précision<2 %) répond aux exigences de données de niveau recherche scientifique, supporte le téléversement en temps réel et la personnalisation de protocole, aidant les intégrateurs à s’étendre vers les domaines de la recherche scientifique et de la météorologie.

3. Paramètres techniques centraux du capteur de rayonnement solaire direct (DNI)

4. Guide de sélection et considérations d’intégration du capteur de rayonnement solaire direct (DNI)

Une sélection précise et une intégration standardisée sont essentielles pour que les intégrateurs réduisent les coûts, augmentent l’efficacité et minimisent les problèmes après-vente.

4.1 Guide de sélection

• Selon le type de projet : choisir la classe standard (<2 %) pour CSP et recherche scientifique ; classe travail (<5 %) pour photovoltaïque.

• Selon les conditions de fonctionnement : privilégier la configuration de protection native NiuBoL pour environnements sévères ; anti-corrosion personnalisée pour conditions à haute humidité.

• Selon les besoins d’intégration : choisir le type de signal et le protocole en fonction des systèmes existants ; longueur de câble et alimentation personnalisables.

• Selon l’O&M : privilégier le type à suivi automatique pour projets isolés, associé aux services d’étalonnage du fabricant.

4.2 Considérations d’intégration

4.2.1 Sélectionner une zone d’installation sans obstructions et s’assurer que la surface de montage est horizontale.

4.2.2 Utiliser des câbles blindés pour le câblage standardisé et appliquer une étanchéité appropriée.

4.2.3 Pré-déboguer la compatibilité système et calibrer la précision de suivi.

4.2.4 Effectuer un étalonnage sur site après installation, recalibrer tous les 2 ans et réaliser une maintenance régulière.

Utilisation et maintenance du capteur de rayonnement solaire direct (DNI)

1. Comparé aux autres capteurs de rayonnement, les pyrhéliomètres nécessitent non seulement des éléments sensibles, mais aussi un suivi précis pour obtenir des données de rayonnement direct exactes. Maintenir un suivi continu, précis et fiable du soleil dans toutes les conditions météorologiques tout au long de l’année est exigeant, suivre donc strictement les procédures opératoires.

2. Au début de chaque journée de travail, vérifier si la fenêtre en verre de quartz du tube optique est propre. En cas de poussière ou de condensation, souffler immédiatement avec une poire ou essuyer doucement avec un chiffon doux ou du papier optique.

3. Vérifier l’état du suivi une fois par mois et effectuer les ajustements nécessaires (aligner le point lumineux).

4. Cet instrument est un appareil de précision. Suivre strictement les procédures lors de la mise en service. Ne pas appliquer de force excessive, manipuler avec soin et minimiser les vibrations pour éviter tout dommage.

5. Pour les instruments utilisés depuis plus de deux ans, la sensibilité doit être recalibrée par le fabricant ou un service de métrologie.

FAQ :

Q1 : Quels protocoles sont supportés ? Peuvent-ils être personnalisés ?
   R1 : Support par défaut de Modbus RTU/TCP ; personnalisation possible selon les exigences du projet pour compatibilité avec les systèmes existants.

Q2 : Le suivi automatique nécessite-t-il une intervention manuelle ?
   R2 : Pas d’intervention fréquente nécessaire ; vérifications mensuelles et ajustements du point lumineux suffisent pour maintenir la précision.

Q3 : Quel support est disponible pour les achats en volume ?
   R3 : Consultation technique, solutions personnalisées, étalonnage par lots, guidance d’installation et mise en service, formation après-vente.

Q4 : Quelle est la durée de vie en environnements sévères ?
   R4 : 3–5 ans en environnements sévères, 5–8 ans en conditions normales ; maintenance standardisée prolonge la durée de vie.

Q5 : Quels sont les avantages compétitifs centraux ?
   R5 : Haute compatibilité, haute stabilité, excellent rapport qualité-prix, associé à des services d’intégration complets dédiés.

Résumé

Grâce à sa conception précise, sa haute compatibilité et son étalonnage strict, le capteur de rayonnement solaire direct NiuBoL s’adapte aux besoins d’intégration multi-scénarios en photovoltaïque, concentration solaire et plus, offrant aux intégrateurs une solution tout-en-un. Sa performance stable aide les intégrateurs à réduire les coûts, augmenter l’efficacité et améliorer la qualité de livraison des projets. Les services de personnalisation diversifiés répondent aux exigences variées des projets, en faisant un partenaire fiable pour renforcer la compétitivité des intégrateurs.
