Comment choisir entre des capteurs à transmission de signal 4-20 mA et RS485

Guide Complet des Transmetteurs de Température et Humidité et Technologies de Transmission de Signal

À mesure que l'automatisation industrielle et l'intelligence progressent, les transmetteurs de température et d'humidité jouent un rôle pivotal dans la production industrielle, les serres agricoles, les bâtiments intelligents et la recherche scientifique. Ils convertissent les données environnementales de température et d'humidité en signaux électriques collectables pour le traitement par des systèmes de contrôle, des plateformes de surveillance à distance ou des écosystèmes IoT.

 Les méthodes de transmission de signal industriel les plus courantes sont la sortie analogique en courant 4-20mA et la communication numérique RS485. Chacune présente des forces uniques en termes de capacité anti-interférence, de distance de transmission, de précision, de complexité d'installation et de coût. Cet article analyse de manière exhaustive les deux technologies — des principes et applications aux lignes directrices de sélection et FAQ — pour fournir un cadre décisionnel clair.

 Signal 4-20mA et Ses Avantages

 1. Pourquoi Utiliser le Signal de Courant 4-20mA ?

La boucle de courant 4-20mA est l'une des sorties de capteurs industriels les plus classiques, offrant :

- Forte Résistance aux Interférences : Les signaux de courant ne sont pas affectés par la longueur des fils ou les changements de résistance, assurant la stabilité même dans des environnements à forts EMI.

- Alimentation à Deux Fils : 4mA sert de courant de veille du capteur ; les fils de signal font double emploi comme lignes d'alimentation, simplifiant le câblage.

- Détection de Circuit Ouvert : Limite inférieure non nulle (4mA) permet une détection instantanée de panne si la boucle se rompt.

- Intrinsèquement Sûr : Faible puissance dans la boucle empêche les étincelles dans les environnements inflammables.

> Astuce : 4-20mA est idéal pour la surveillance d'environnement industriel, le contrôle de serre et les zones antidéflagrantes.

 2. Distance de Transmission du Signal 4-20mA

La distance dépend de :

- Tension d'Alimentation (Ue) : Tension plus élevée = portée plus longue

- Tension Minimale de Fonctionnement du Capteur (Umin) : Doit supporter la charge complète (20mA)

- Résistance de Charge (RL) : Résistance de conversion courant-tension

- Résistance du Câble (Rline) : Câbles plus épais et plus courts = meilleures performances

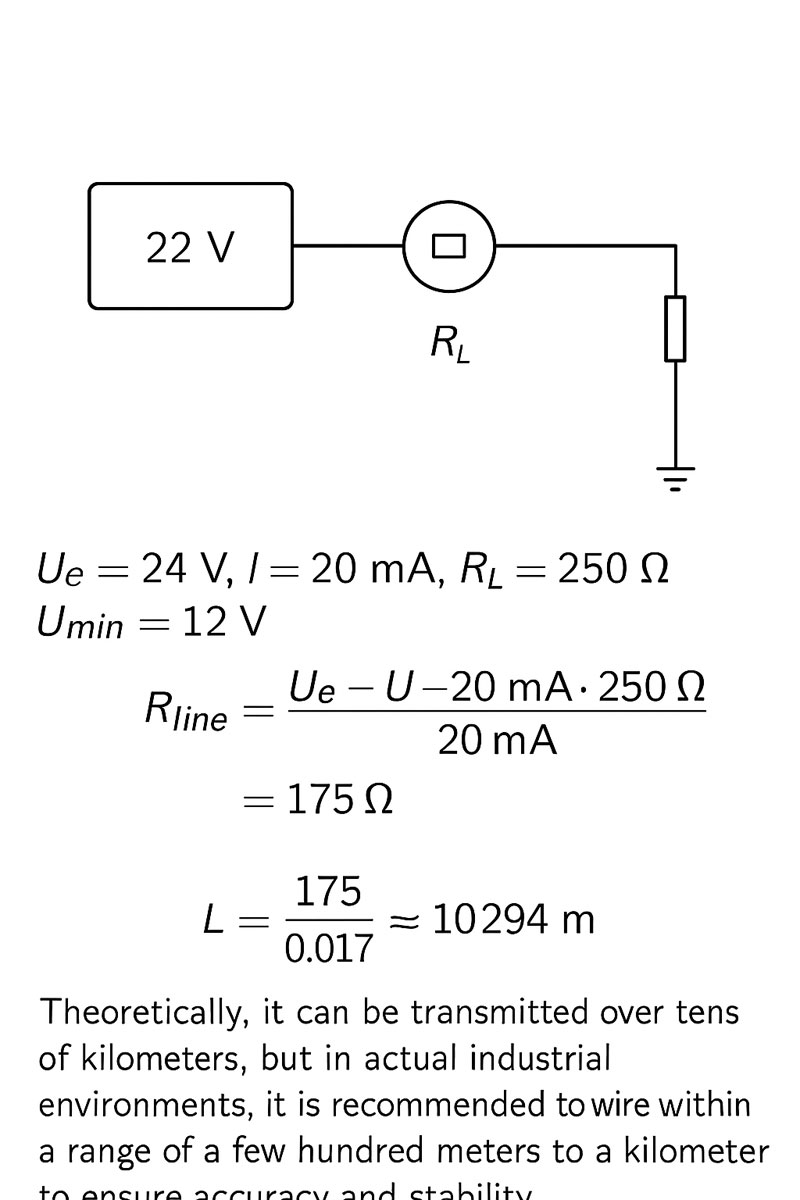

Exemple de Calcul :

Donné :

- Ue = 24V

- I = 20mA

- RL = 250Ω

- Umin = 12V

En théorie, plus de 10 km est possible. En pratique, limiter à quelques centaines de mètres à 1 km pour la précision et la fiabilité dans les environnements industriels.

 3. Limites de la Transmission de Signal de Tension

Les signaux de tension CC s'atténuent avec la longueur du câble et sont hautement sensibles aux interférences, les rendant inadaptés à une utilisation industrielle à longue distance.

> GB/T 3369.2-2008 Spécification de Signal Analogique stipule explicitement : Les signaux de tension ne sont pas recommandés pour la transmission industrielle à longue distance.

 Communication RS485 et Ses Caractéristiques

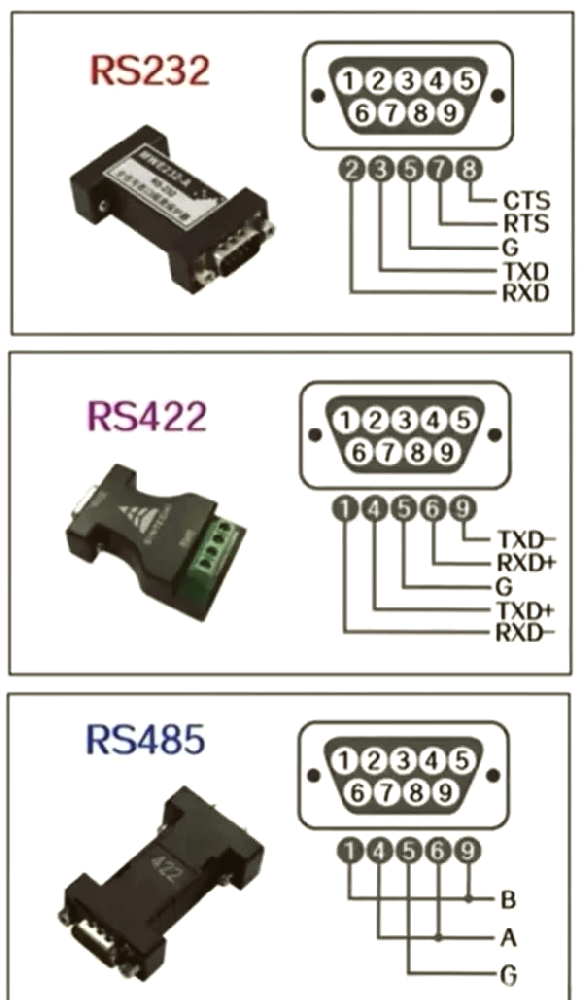

 1. Qu'est-ce que RS485 ?

RS485 est un protocole de communication série différentielle standard industriel supportant la transmission semi-duplex ou full-duplex. Il permet une topologie de bus multi-drop, connectant les données de température/humidité à PLC, DCS ou plateformes IoT.

 2. Avantages des Capteurs RS485

- Communication à Longue Distance : Fiable sur plus de 1 000 mètres

- Support Multi-Nœuds : Jusqu'à 32 dispositifs par bus (extensible avec répéteurs)

- Haute Précision Numérique : Aucune dégradation due à la résistance ou à la chute de tension

- Intégration Facile : Intégration fluide avec l'IoT industriel, les bâtiments intelligents et les systèmes PLC

 3. Inconvénients de RS485

- Configuration Complexe (nécessite Modbus RTU/ASCII ou protocoles similaires)

- Besoin de passerelle ou d'analyseur de données, augmentant le coût

- Généralement nécessite une alimentation séparée (pas à deux fils)

> Astuce : RS485 est idéal pour la surveillance multi-points à distance, l'IoT industriel et les applications à haute précision.

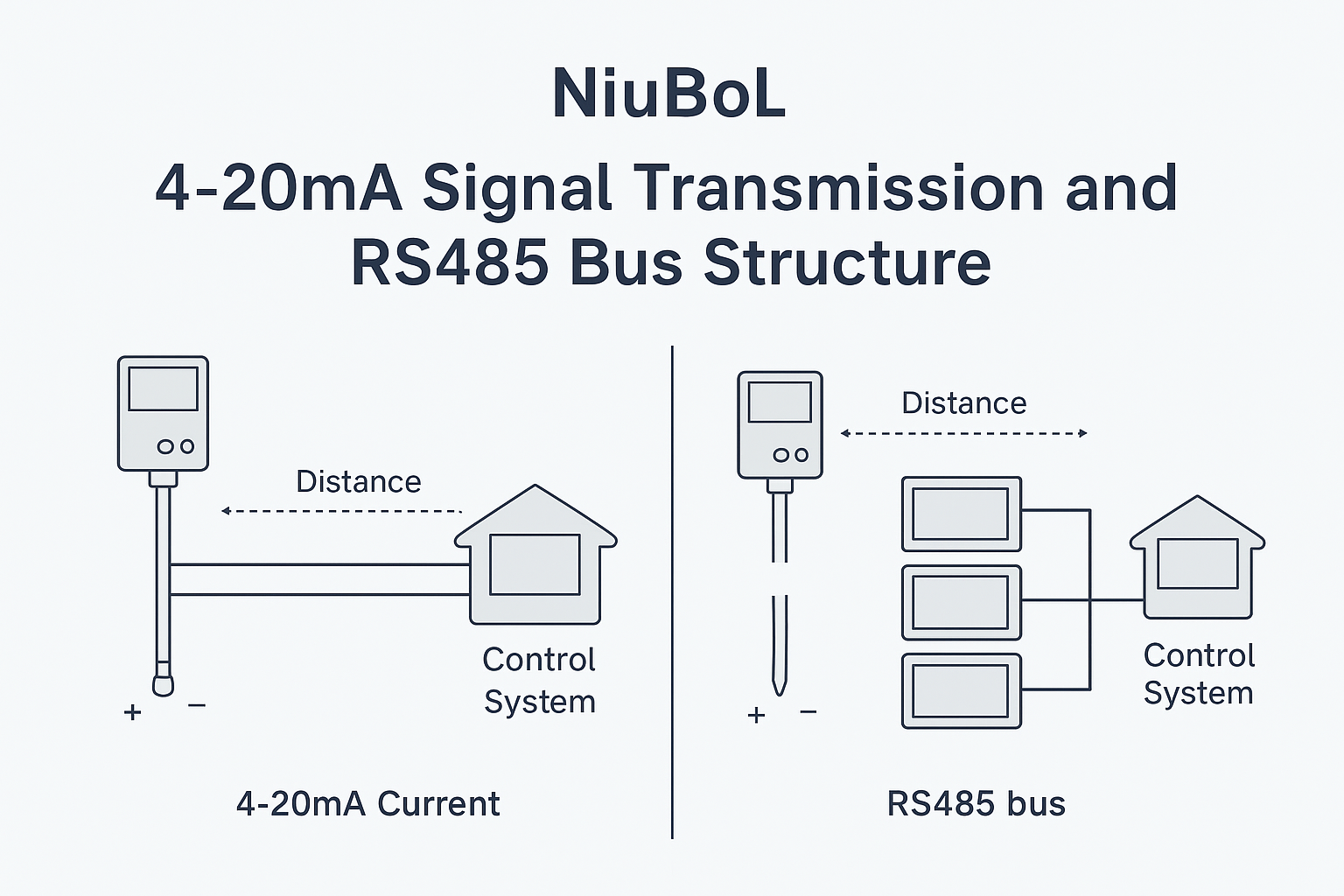

 4-20mA vs RS485 — Comparaison Technique

Recommandations de Sélection

Astuces Pro :

- 4-20mA : Minimiser les connecteurs pour éviter les pertes de signal

- RS485 : Utiliser paire torsadée blindée + résistances de terminaison pour la stabilité

 Cas d'Application des Transmetteurs de Température et Humidité NiuBoL

 1. Surveillance d'Environnement Industriel

- Scénario : Contrôle de température/humidité d'atelier pour la stabilité du processus

- Choix de Signal : 4-20mA – câblage simple, anti-interférence suffisante

 2. Serre Agricole de Précision

- Scénario : Surveillance en temps réel pour irrigation & ventilation

- Choix de Signal : RS485 – bus multi-capteurs, téléchargement de données cloud

 3. Bâtiment Intelligent & BMS

- Scénario : Intégration système CVC & surveillance à distance

- Choix de Signal : RS485 – intégration facile avec l'automatisation du bâtiment

 4. Laboratoire de Recherche Scientifique

- Scénario : Enregistrement de données à haute précision à long terme

- Choix de Signal : RS485 ou Sortie Double (4-20mA + RS485)

> Astuce : Certains transmetteurs NiuBoL offrent une sortie double, supportant à la fois le contrôle analogique local et l'acquisition numérique à distance.

 FAQ — Questions Fréquemment Posées

 1. Quelle distance le 4-20mA peut-il transmettre en extérieur ?

   Théoriquement plus de 10 km ; pratiquement 300 m–1 km pour la stabilité.

2. Combien de capteurs un bus RS485 peut-il supporter ?

   Standard : 32 nœuds ; extensible avec répéteurs.

3. Pourquoi la limite inférieure 4-20mA est 4mA, pas 0mA ?

   4mA alimente le capteur ; permet la détection de panne en circuit ouvert.

4. RS485 peut-il remplacer complètement 4-20mA ?

   Possible, mais considérer la compatibilité système, l'analyse de protocole et le coût.

5. Précautions pour le câblage 4-20mA à longue distance ?

   Assurer une tension suffisante, utiliser un calibre approprié, minimiser les joints, éviter les sources EMI.

6. Comment améliorer la résistance aux interférences de RS485 ?

   Utiliser paire torsadée blindée, résistances de terminaison, et isolateurs si nécessaire.

7. La température ambiante affecte-t-elle la précision du transmetteur ?

   Les modèles haut de gamme incluent une compensation de température ; impact minimal.

8. Les deux signaux conviennent-ils aux zones antidéflagrantes ?

   4-20mA est intrinsèquement sûr ; RS485 nécessite des barrières intrinsèquement sûres.

9. Les deux signaux peuvent-ils être utilisés simultanément ?

   Oui — les modèles à sortie double NiuBoL supportent analogique local + numérique à distance.

10. Le matériau du câble affecte-t-il la distance de transmission ?

    Cuivre a une faible résistance → portée plus longue ; aluminium nécessite un calibre plus grand ou des courses plus courtes.

11. Protocole RS485 recommandé ?

    Modbus RTU – largement supporté par PLC, DCS et plateformes IoT.

12. Une calibration périodique est-elle requise ?

    Pour une utilisation industrielle/scientifique à haute précision : calibrer tous les 6–12 mois.

Conclusion

Les transmetteurs de température et d'humidité sont essentiels pour la surveillance environnementale dans l'industrie, l'agriculture et les bâtiments intelligents.

- 4-20mA : Idéal pour les applications à point unique, courte distance, simples et antidéflagrantes

- RS485 : Parfait pour les systèmes à longue distance, multi-points, haute précision et intégrés IoT

NiuBoL offre une gamme complète de transmetteurs supportant 4-20mA, RS485 et modèles à sortie double pour répondre à divers besoins — offrant une surveillance environnementale fiable, précise et capable de télécommande.
