Solution d’intégration de station météo automatique de qualité industrielle : architecture système, spécifications de sélection de site et maintenance sur tout le cycle de vie

Avec l’intégration profonde des technologies de l’Internet des Objets (IoT) et du big data, l’observation météorologique est pleinement entrée dans l’ère de l’automatisation. En tant que terminal principal pour obtenir des paramètres physiques atmosphériques, la stabilité et la précision des données de la station météo automatique (AWS) sont directement liées à la prévention et à l’atténuation des catastrophes, à l’agriculture intelligente et à la sécurité de la production industrielle et minière.

NiuBoL, en tant que fabricant d’équipements de surveillance météorologique, s’engage à fournir des solutions intégrées haute précision conformes aux normes de l’Organisation Météorologique Mondiale (OMM). Cet article vise à fournir une référence technique approfondie aux acheteurs de stations météo et aux intégrateurs de systèmes.

Architecture d’intégration système de la station météo automatique

Une station météo automatique de qualité industrielle standard est un système en boucle fermée composé de la couche de détection, de la couche d’acquisition, de la couche de communication et de la couche d’application.

1. Couche de détection principale : Capteurs météorologiques haute précision
   Les capteurs sont la source de perception du système. NiuBoL utilise des sondes industrielles haute sensibilité et à faible dérive pour garantir une sortie de signal électrique stable dans des environnements extrêmes.

2. Enregistreur de données (RTU) : Le cerveau central du système
   L’enregistreur de données est responsable de l’échantillonnage, du filtrage et des opérations logiques des signaux analogiques/numériques bruts. L’enregistreur de données NiuBoL possède les spécifications techniques suivantes :
   Algorithme haute performance : suit strictement les normes de fréquence d’échantillonnage météorologique de l’OMM, prenant en charge la moyenne mobile et la capture des valeurs extrêmes.
   Stockage redondant : prend en charge un stockage local de grande capacité pour garantir au moins 3 à 7 jours de rapports détaillés minute par minute même en cas d’interruption de communication.
   Consommation électrique de qualité industrielle : protocole de gestion d’énergie optimisé, prend en charge l’alimentation par système solaire, garantissant un fonctionnement continu pendant plus de 7 jours dans les zones sans alimentation secteur.

3. Logiciel système et interfaces de communication
   Le logiciel de surveillance développé sur des environnements Windows et natifs cloud prend en charge les protocoles de communication standard tels que Modbus-RTU et MQTT. Le système peut réaliser une communication simultanée de plus d’une centaine de stations, fournissant des vues de courbes en temps réel, l’exportation de rapports historiques et des fonctions d’alarme de seuil anormal.

Solutions de bus industriel et de sécurité des données

Lors de l’achat d’une station météo, la capacité de l’équipement à se connecter à l’Internet Industriel des Objets (IIoT) existant est la clé de la décision.

1. Protocoles de communication et architecture de topologie
   L’enregistreur de données NiuBoL n’est pas seulement un enregistreur, mais aussi une passerelle industrielle. Le système prend en charge plusieurs pilotes sous-jacents pour garantir la transmission atomique des données.
   Couche physique : prend en charge les ports RS485, RS232 et Ethernet Gigabit standard.
   Couche protocole : prend en charge nativement Modbus-RTU / TCP et peut s’interfacer directement avec les principaux systèmes PLC tels que Siemens et Schneider.
   Synchronisation cloud : utilise le protocole MQTT, prend en charge le flux de données au format JSON et est compatible avec AWS IoT, Azure IoT et les plateformes cloud privées NiuBoL.

Spécifications de sélection de site : directives d’ingénierie pour garantir l’objectivité des données

La sélection du site des stations météo automatiques détermine directement si les données de surveillance ont une représentativité industrielle. Les données dans des environnements non standard (telles que la vitesse du vent affectée par de grands bâtiments) induiront en erreur la prise de décision.

• Représentativité environnementale : La station doit être sélectionnée dans une zone ouverte et plate, en évitant les grands bâtiments, les tours et les grandes zones d’arbres. Généralement, la distance entre les obstacles et les instruments d’observation doit être d’au moins 3 fois la hauteur de l’obstacle.

• Caractéristiques de surface : Pour le suivi de la température et de l’humidité du sol, le point d’installation doit conserver la surface sous-jacente naturelle autant que possible afin d’éviter l’interférence de l’effet d’îlot de chaleur du ciment ou des grandes surfaces de revêtement bitumineux.

• Protection électromagnétique : La sélection du site doit éviter les lignes de transmission haute tension et les sources de fortes interférences radio pour garantir que les signaux électriques faibles des capteurs ne soient pas superposés au bruit.

• Protection contre la foudre et anti-vol : Des systèmes de paratonnerre indépendants et des boîtiers de protection doivent être configurés lors de la construction d’ingénierie. Pour les stations éloignées, NiuBoL fournit des solutions de support anti-vol avec positionnement GPS.

Recommandations de maintenance sur tout le cycle de vie : amélioration du ROI du système

Les stations météo automatiques se trouvent principalement dans des environnements extérieurs difficiles. Une maintenance préventive régulière peut réduire considérablement les coûts d’arrêt non planifiés.

1. Unités de température, humidité et pression atmosphérique
   Maintenance du couvercle de protection : le couvercle filtrant sur la tête du capteur est facilement obstrué par la poussière et le brouillard salin. Il est recommandé de nettoyer la surface avec une brosse douce tous les 6 mois et de remplacer régulièrement l’élément filtrant pour éviter un retard de réponse.

2. Capteurs de vent mécaniques
   Sensibilité des roulements : les roulements doivent être vérifiés une fois par an. Dans des conditions sans vent, la girouette ne doit présenter aucun blocage. Si l’erreur est supérieure à 30 secondes ou si la rotation est limitée, nettoyer la poussière ou lubrifier les roulements.

3. Unités de température et d’humidité du sol
   Vérification de la compacité : les capteurs de température et d’humidité du sol doivent être étroitement combinés avec le sol, sans aucun espace. Après de fortes pluies, vérifier si la perte de sol a provoqué l’exposition de la sonde.
   Protection des câbles : vérifier régulièrement si les câbles enterrés ont été rongés par des rongeurs et si les joints fuient.

FAQ

Q1 : Comment garantir la stabilité de la communication simultanée d’un grand nombre de stations de surveillance ?
R : Le logiciel de surveillance NiuBoL adopte une conception d’architecture distribuée et utilise une technologie de traitement asynchrone TCP/IP pour prendre en charge la communication simultanée de centaines de stations. En même temps, l’enregistreur de données prend en charge la reprise de transmission après interruption pour garantir l’intégrité des paquets de données lors des fluctuations du réseau.

Q2 : Quelles solutions le système propose-t-il pour les zones à alimentation instable ou sans électricité ?
R : Nous fournissons des solutions d’alimentation solaire intégrées avec technologie de contrôle MPPT. Combinées à des enregistreurs de données basse consommation, la consommation électrique de toute la station peut être contrôlée à un niveau extrêmement bas. Les batteries de secours associées peuvent supporter un fonctionnement normal pendant plus d’une semaine dans des conditions sans lumière complète.

Q3 : Le logiciel de surveillance de la station météo automatique peut-il avoir une interface personnalisée ?
R : Oui. Nous prenons en charge la personnalisation OEM, y compris le Logo, la disposition de l’interface de surveillance et le traitement logique de données spécifiques à l’industrie.

Q4 : Peut-on ajouter ultérieurement des capteurs de visibilité ?
R : Les enregistreurs de données NiuBoL adoptent une conception d’interface modulaire (prenant en charge les quantités analogiques, numériques et à impulsion). Il suffit d’activer le canal correspondant via le logiciel de configuration pour réaliser une mise à niveau fluide ultérieure.

Q5 : Que faire s’il est impossible d’éviter complètement les grands bâtiments lors de la sélection du site ?
R : Dans ce cas, nous recommandons d’augmenter la hauteur du mât d’installation du capteur ou d’utiliser des algorithmes de correction. Cependant, une telle sélection de site doit être notée dans le rapport de données afin que les éléments d’interférence puissent être éliminés lors de l’analyse climatique.

Q6 : Le système prend-il en charge l’exportation de formats de rapports conformes aux normes de l’industrie ?
R : Oui. Le système peut générer des rapports standard Excel, CSV et PDF et prend en charge l’envoi automatique par e-mail programmé vers des boîtes aux lettres désignées pour examen par la direction.

Q7 : Le taux d’échantillonnage et la capacité de stockage de l’enregistreur de données peuvent-ils être ajustés selon les besoins de recherche scientifique ?
R : Oui. Grâce au logiciel de configuration dédié de NiuBoL, les utilisateurs peuvent augmenter la fréquence d’échantillonnage au niveau de la seconde. Le stockage local prend en charge le mode de réécriture cyclique et peut supporter une extension de stockage jusqu’à 32 Go.

Q8 : Existe-t-il une norme pour la profondeur d’installation des capteurs de température du sol ?
R : Habituellement divisée en profondeurs de 5 cm, 10 cm, 15 cm, 20 cm, 40 cm, etc. selon les exigences des stations météo standard. NiuBoL fournit des sondes de sol multicouches intégrées, permettant de collecter plusieurs paramètres avec une seule sonde, réduisant considérablement les coûts d’excavation de construction.

Résumé

Les stations météo automatiques ne sont plus seulement des outils d’observation mais des producteurs d’actifs numériques. NiuBoL aide les clients à construire des réseaux de perception environnementale précis dans les domaines de l’agriculture, de l’industrie, des transports et autres en fournissant des équipements de surveillance hautement fiables et des plateformes de gestion de données intelligentes.

La valeur des stations météo automatiques ne réside pas dans le matériel lui-même, mais dans les données environnementales continues, à haute fréquence et standardisées qu’il produit. NiuBoL aide diverses industries à réaliser une régulation précise grâce à la fiabilité du matériel de qualité industrielle, à des solutions modulaires flexibles et à de puissantes capacités d’analyse cloud.

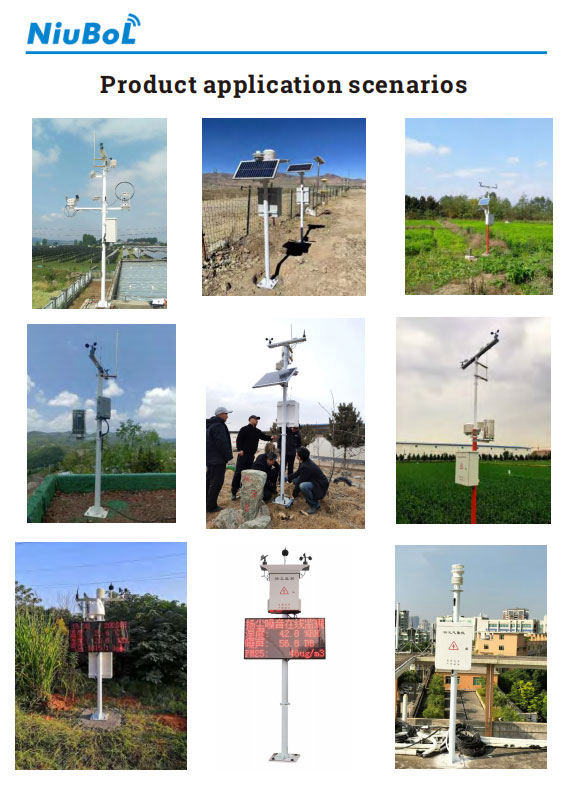

Que votre projet soit destiné à des sites industriels difficiles ou à des zones de démonstration d’agriculture intelligente, NiuBoL peut vous fournir des solutions de perception de données conformes aux normes de l’industrie.
