Capteur de température pour module photovoltaïque : la clé d'un fonctionnement précis des centrales photovoltaïques

Temps：2025-12-09 16:15:27 Popularité：13

Capteur de température des modules photovoltaïques : la clé pour un fonctionnement précis des centrales photovoltaïques

Capteur de température des modules PV : définition, principe & avantages techniques

Dans les systèmes de production d’électricité photovoltaïque, la température est l’un des facteurs environnementaux clés qui influencent le rendement de production et la durée de vie des modules PV. Le capteur de température des modules photovoltaïques est un composant électronique spécialement conçu pour surveiller avec précision ce paramètre critique.

Qu’est-ce qu’un capteur de température de module photovoltaïque ?

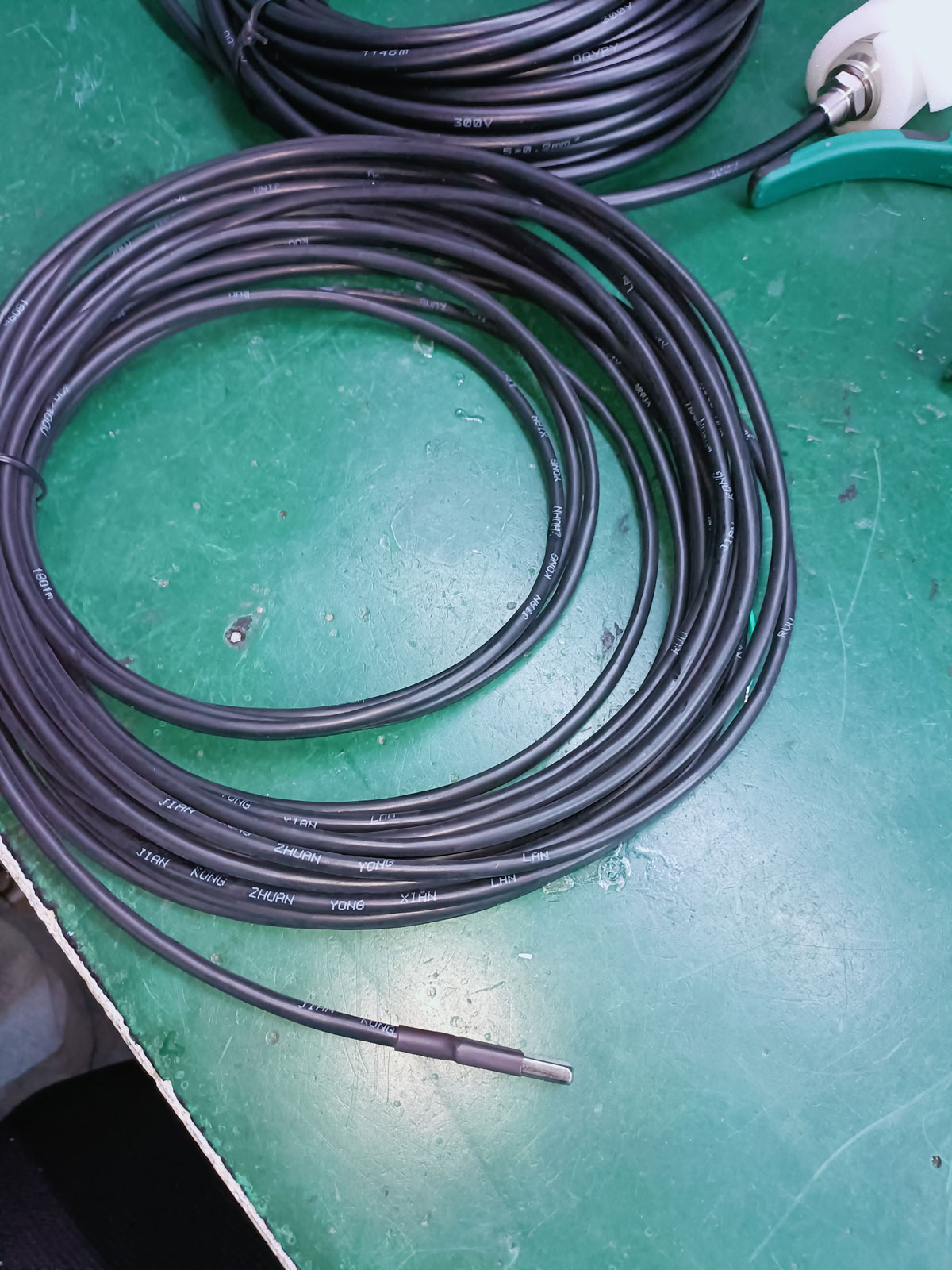

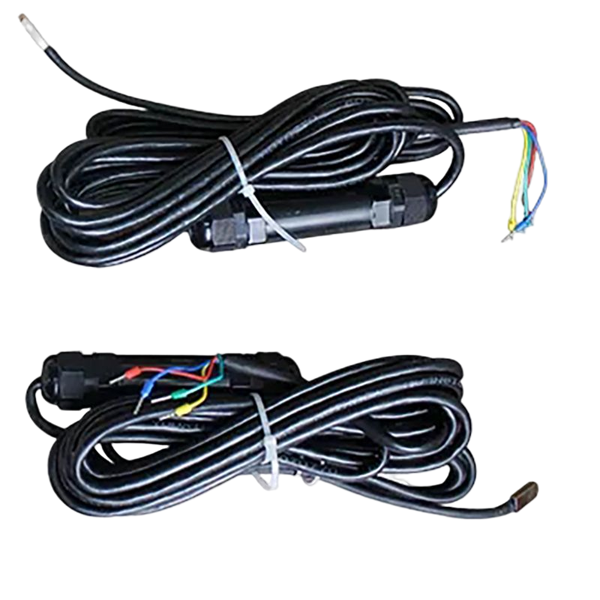

Un capteur de température de module PV est un capteur de température de type contact principalement utilisé pour mesurer la température de surface des modules photovoltaïques (panneaux solaires). Il adopte généralement une conception à montage en surface et est solidement fixé au dos du panneau PV à l’aide de vis ou d’adhésif haute température pour obtenir les meilleurs résultats de mesure.
Le capteur convertit la température détectée en signaux standard de tension, courant ou numériques (RS485) pour enregistrement, analyse et alarme par le système de surveillance.

Principe de fonctionnement central : mesure par résistance thermique

Le capteur de température de module PV NBL-W-PPT de NiuBoL utilise principalement le principe de la résistance thermique :

Principe de résistance thermique : Les résistances thermiques (telles que résistance platine PT100/PT1000 ou thermistances haute précision) mesurent la température selon la caractéristique que la résistance d’un matériau varie avec la température.
Processus de fonctionnement : Lorsque la température de surface du module PV augmente, la résistance interne du capteur varie précisément. Le module de conversion de signal transforme cette variation de résistance en signal électrique standard (ex. courant 4–20 mA ou signal numérique RS485) correspondant à la valeur de température, transmis au système de surveillance.
Avantages de la résistance platine : PT100/PT1000 offre une haute précision, excellente stabilité et linéarité supérieure, particulièrement adaptée à la surveillance de température fiable à long terme d’actifs critiques comme les modules PV.

Caractéristiques produit & avantages structurels des capteurs de température de modules PV

Le capteur de température à montage en surface NBL-W-PPT de NiuBoL est optimisé pour les applications photovoltaïques :

Conception à montage en surface : Grande surface de contact et ajustement serré avec l’objet mesuré garantissent une haute précision de mesure.
Résistance environnementale : Utilise adhésif haute température très résistant à la corrosion, adapté aux conditions extérieures et environnements PV.
Avantages transmission de signal : Câblage propriétaire et modules intégrés avancés garantissent excellente linéarité, forte capacité de charge, longue distance de transmission et haute capacité anti-parasitage.
Signaux de sortie multiples : Propose courant (4–20 mA), tension (0–5 V / 0–2,5 V) et RS485 pour une intégration facile dans divers systèmes de surveillance.

Automatic direct radiation Sensor Pyranometer.jpg

Applications clés des capteurs de température de modules photovoltaïques

L’importance des capteurs de température de modules PV va bien au-delà du simple enregistrement de température — ils sont des outils essentiels pour l’exploitation fine, le diagnostic de pannes et la gestion d’actifs des systèmes photovoltaïques.

1. Surveillance & optimisation des performances des centrales PV
Évaluation du rendement : Le rendement des cellules diminue avec l’élévation de température (généralement ~0,4 %–0,5 % par 1 °C). La surveillance en temps réel de la température des modules permet de calculer la puissance théorique à température réelle de fonctionnement, comparant précisément avec la production réelle et évaluant avec exactitude le rendement de la centrale.
Correction de performance : Dans les stations météo ou véhicules de surveillance mobiles, les données de température corrigent l’impact de l’irradiation et du vent sur les performances PV, obtenant des indicateurs de Performance Ratio (PR) plus précis.

2. Effet hot spot & diagnostic de pannes
Alerte hot spot : Lorsque un panneau PV est partiellement ombragé, défectueux ou présente des cellules en panne, le courant ne peut traverser la zone affectée, provoquant un effet hot spot. La température dans la zone hot spot augmente fortement, pouvant brûler le module voire provoquer un incendie.
Application : Associé à l’imagerie thermique infrarouge ou autres systèmes de surveillance de composants, le capteur de température de module PV constitue une source de données d’alerte précoce clé, signalant d’éventuels défauts internes ou ombrages pour maintenance proactive.

3. Solutions nouvelles énergies & stations météorologiques
Intégration système : NiuBoL se concentre sur la surveillance environnementale intelligente et les solutions nouvelles énergies. Les capteurs de température de modules PV sont un composant vital d’acquisition de données environnementales dans les systèmes PV-stockage et hybrides éolien-solaire.
Surveillance météorologique : Largement utilisés dans stations météo, ports et laboratoires pour mesure de température par contact, fournissant des données précises de température ambiante pour recherche et production industrielle.

Questions fréquentes (FAQ) & guide d’utilisation des capteurs de température de modules PV

Q :Questions courantes	R :Réponses et recommandations NiuBoL
1.Combien la température des modules PV affecte-t-elle le rendement de production ?	À mesure que la température augmente, le rendement des cellules diminue. En général, pour chaque ~1 °C d’augmentation, la puissance de sortie chute de 0,4 %–0,5 %. Une surveillance précise de la température est essentielle pour calculer la dégradation de performance et la production attendue.
2.Comment installer le capteur NBL-W-PPT pour garantir la précision ?	Obligatoirement en montage en surface avec le gel de silicone thermoconducteur fourni, fermement fixé au centre du dos du panneau PV et maintenu environ 5–10 minutes. La position d’installation, l’adhésion et la conductivité thermique sont critiques pour la précision de mesure.
3.Pourquoi installer le capteur au centre du dos du module PV ?	La position centrale reflète le mieux la température moyenne de fonctionnement de tout le module. Les bords ou zones de cadre sont facilement affectés par le flux d’air, entraînant une plus grande déviation des données. Suivre strictement les instructions d’installation.
4.Comment choisir entre sortie RS485 et 4–20 mA ?	RS485 (numérique) offre forte anti-parasitage, longue distance et mise en réseau multi-appareils — idéal pour grandes plateformes IoT. 4–20 mA (courant analogique) convient aux automates ou instruments traditionnels. Le NBL-W-PPT supporte plusieurs types de sortie — choisir selon le système de surveillance.
5.Si le collecteur affiche 0 ou valeur hors plage, comment dépanner ?	Vérifier d’abord le câblage : s’assurer que les connexions sont correctes et sécurisées, et que la tension d’alimentation est dans la plage DC 5 V/12 V/24 V. Si le câblage est bon, contacter le fabricant. Le NBL-W-PPT utilise un câblage anti-parasitage propriétaire — vérifier alimentation externe et connexions.
6.La résistance platine PT100/PT1000 du NBL-W-PPT peut-elle être personnalisée ?	Oui, NiuBoL prend en charge la personnalisation de PT100, PT1000 et autres résistances platine haute précision pour répondre à différents besoins de résistance et de précision. PT100/PT1000 surpassent les thermistances ordinaires en précision et stabilité.
7.Quelle est la différence entre capteur de température de module PV et capteur de température ambiante ?	Le capteur de module PV (montage en surface) mesure la température de surface du panneau (contact) ; le capteur ambiant mesure la température de l’air (sans contact). Les deux sont nécessaires ensemble pour un calcul précis des performances réelles.
8.La longueur standard du câble est de 5 m — peut-elle être plus longue ?	Oui, NiuBoL peut personnaliser des câbles plus longs selon les besoins du site. Cependant, les câbles plus longs augmentent l’atténuation du signal et le risque de parasites. Respecter les normes de câblage industriel.
9.Quelles sont les exigences de résistance de charge pour sortie courant 4–20 mA ?	Résistance de charge RL ≤ 250 Ω. Une charge excessive peut provoquerait distorsion ou panne du signal. S’assurer que l’impédance d’entrée de l’appareil d’acquisition respecte cette exigence.
10.Pourquoi la surveillance de la température des modules PV est-elle critique pour le diagnostic hot spot ?	L’effet hot spot se manifeste par une élévation anormale localisée de température. La surveillance en temps réel de la température des modules identifie rapidement les panneaux à température anormalement élevée, permettant intervention avant dommage. C’est un moyen vital de maintenance préventive.

Résumé et perspectives

Le capteur de température des modules photovoltaïques est un composant électronique indispensable pour obtenir un fonctionnement efficace, maintenance et protection d’actifs dans les centrales photovoltaïques modernes. Grâce à la technologie de résistance thermique haute précision et à la conception à montage en surface, il fournit des données précises de température de fonctionnement pour les systèmes PV.

Le capteur NBL-W-PPT de NiuBoL, avec sa précision supérieure, stabilité, sorties de signal multiples et forte capacité anti-parasitage, est largement utilisé dans la production photovoltaïque et la surveillance météorologique. L’intégration de ces capteurs très fiables dans les systèmes de surveillance permet aux utilisateurs d’effectuer une analyse fine de performance, alerte précoce de pannes hot spot et d’améliorer sensiblement le rendement de production et la fiabilité à long terme du système.

Êtes-vous également intéressé par d’autres solutions de surveillance environnementale pour centrales photovoltaïques (telles que capteurs d’irradiation solaire, capteurs vitesse/direction du vent) ?
