Application de la station météorologique à ultrasons NiuBoL dans la surveillance météorologique des lignes de transport d'électricité

Gardien de la sécurité des lignes de transmission : Station météorologique ultrasonique NiuBoL

I. Présentation du système de surveillance météorologique en ligne des lignes de transmission

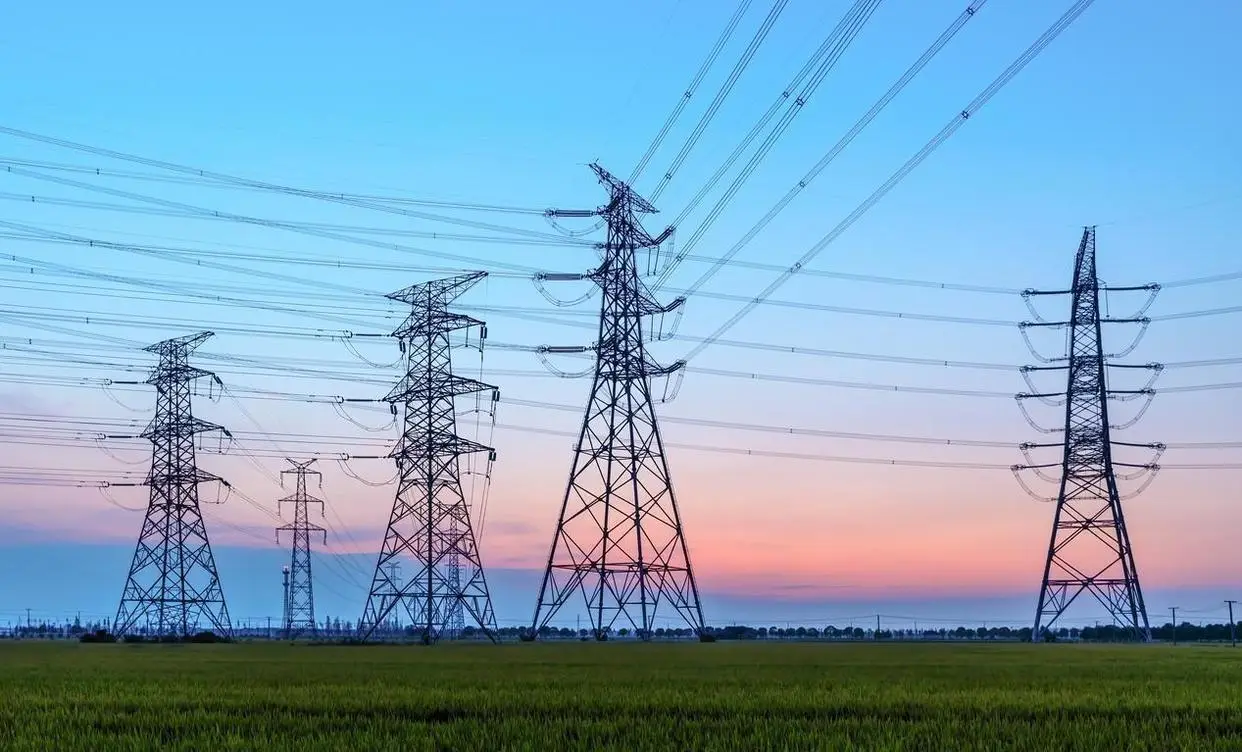

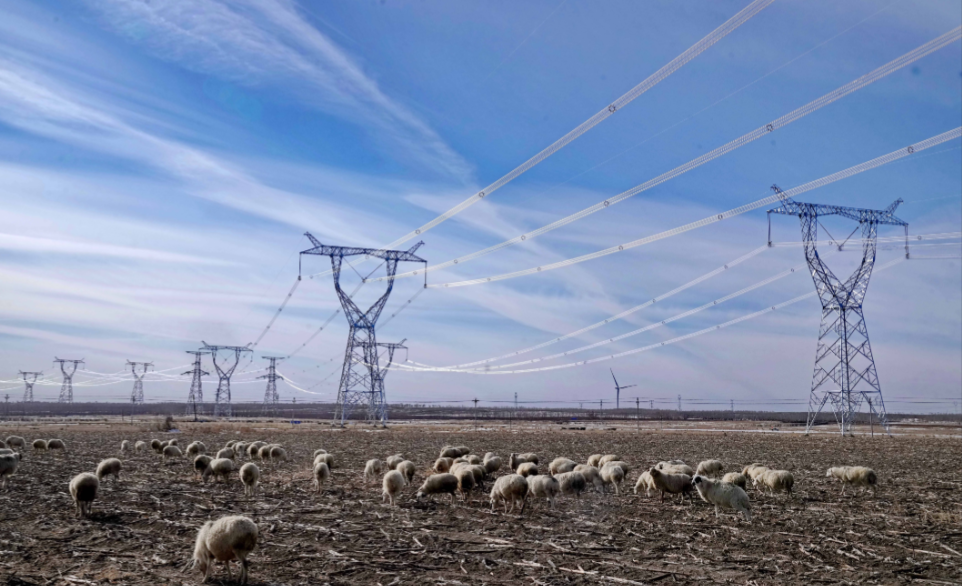

En raison de l’immensité du territoire et de la complexité du relief — hautes montagnes, vallées, franchissement de fleuves —, les microclimats varient fortement. Les lignes de transport d’électricité traversent inévitablement ces zones aux conditions météorologiques très changeantes. Par vents violents, fortes pluies ou givrage, ces environnements géographiques particuliers représentent un défi majeur pour le fonctionnement stable des lignes et peuvent provoquer des dommages graves, des coupures massives et d’énormes pertes économiques.

Pour répondre à ce défi est né le système de surveillance météorologique en ligne NiuBoL pour lignes de transmission.

1. Définition et importance des stations météorologiques

Les stations météorologiques pour lignes de transport sont des appareils professionnels conçus spécifiquement pour le secteur électrique afin de surveiller en temps réel le microclimat le long des lignes. Elles reposent sur des capteurs haute précision et forment un réseau complet de perception de l’environnement météorologique.

Définition : la station météo NiuBoL est un système de capteurs numériques haute précision intégrant vent ultrasonique (vitesse/direction), température, humidité, pression atmosphérique et autres éléments. Elle surveille 24 h/24 les changements météorologiques autour des lignes et transmet instantanément les données au centre de contrôle.

Importance : les stations jouent un rôle central dans la prévention et l’atténuation des catastrophes. En captant en temps réel les anomalies de vitesse/direction du vent et d’intensité des précipitations, le système peut déclencher des alertes multicanaux à l’avance, offrant un temps de réaction précieux aux équipes d’exploitation et de maintenance. Cela permet non seulement une allocation efficace des ressources en cas d’événement anormal, mais garantit fondamentalement le fonctionnement continu et stable des lignes de transport.

II. Technologie et principes du capteur multiparamétrique ultrasonique NiuBoL

Le capteur multiparamétrique ultrasonique NiuBoL est un dispositif de surveillance environnementale hautement intégré et robuste. Sa conception structurelle haute résistance garantit un fonctionnement fiable dans des climats extrêmes de -40 °C à 80 °C.

1. Principe de mesure ultrasonique de la vitesse et direction du vent

Le capteur utilise une technologie de détection totalement numérique par ultrasons basée sur la différence de temps de propagation des ondes ultrasonores dans l’air.

Principe de base : mesure du temps de trajet des ultrasons entre deux capteurs opposés (ex. N → S) et comparaison avec le trajet inverse (S → N).

Calcul vitesse et direction du vent :

– Lorsque le vent souffle du nord, le temps N → S diminue et S → N augmente.
   – Le calcul précis de cette différence donne la composante de vitesse selon cet axe.
   – Même principe pour les axes O-E et E-O.
   – Synthèse vectorielle fournit vitesse et direction exactes du vent.

Avantages : méthode par différence de temps insensible aux autres facteurs (température, pression), précision et stabilité extrêmement élevées.

2. Principe de détection de précipitations par céramique piézoélectrique cinétique

Les pluviomètres à augets traditionnels souffrent d’usure mécanique et d’un entretien élevé. NiuBoL adopte une technologie avancée de surveillance cinétique par céramique piézoélectrique.

Mécanisme : identification et calcul à partir de l’énergie cinétique des gouttes de pluie frappant la surface piézoélectrique.

Calcul des précipitations :

– Les gouttes atteignent leur vitesse terminale sous l’effet de la gravité et de la résistance de l’air.
   – Selon le théorème de la quantité de mouvement P = mv, l’intensité du signal d’impact détermine la masse de chaque goutte.
   – Accumulation des gouttes individuelles pour obtenir la pluviométrie totale.

Avantages : résolution élevée (0,01 mm), précision ±10 %, surveillance de la bruine aux fortes pluies, aucune pièce mobile, entretien minimal.

III. Paramètres techniques et analyse structurelle de la station météo ultrasonique

1. Présentation des paramètres techniques principaux

Paramètres techniques des capteurs de la station météo :

IV. Normes et méthodes d’installation des stations météo sur lignes de transmission

Une installation correcte est la condition préalable à la précision des données. L’installation NiuBoL doit respecter les recommandations de l’Organisation météorologique mondiale (OMM) afin d’éviter les turbulences et les obstructions.

1. Étapes détaillées d’installation

1. Positionnement : fixer sur tube vertical, garantir horizontalité.
   2. Préparation du tube : percer 3 trous M5 équidistants à 7,5 mm du haut.
   3. Passage du câble : faire passer le câble dans le tube avec anti-traction.
   4. Connexion et verrouillage : pousser doucement la fiche rotative, tourner le manchon dans le sens horaire pour verrouiller.
   5. Orientation nord : utiliser boussole pour vrai nord, aligner le repère nord de l’appareil.
   6. Fixation : visser fermement avec 3 vis inox.

V. Pannes courantes et dépannage

VI. Scénarios d’application et valeur future des stations météo NiuBoL

Grâce à leur haute précision, intégration et absence d’entretien, les capteurs ultrasoniques multiparamétriques NiuBoL présentent une valeur immense, particulièrement dans la surveillance de la sécurité des lignes de transmission électrique.

Lignes de transport d’électricité, évaluation précise des ressources éoliennes, transports, surveillance environnementale industrielle et agricole.

Valeur future : les données de terrain NiuBoL combinées au big data et à l’IA permettent des modèles de catastrophes précis, passant de la réparation post-événement à l’alerte préventive, renforçant la résilience et la fiabilité du réseau.

FAQ

1. Quels avantages NiuBoL offre-t-il par rapport aux anémomètres/girouettes mécaniques traditionnels ?

R : Principe ultrasonique, aucune pièce mobile → élimine usure, entretien et seuil de vent de démarrage ; précision, résolution et durée de vie supérieures.

2. Le capteur fonctionne-t-il à -40 °C ?

R : Oui, plage -40 °C à 80 °C, conception haute résistance et composants industriels garantissent fiabilité en conditions extrêmes.

3. Quel protocole et interface de communication ?

R : Sortie RS485, protocole MODBUS standard, débit 9600 bps, intégration facile avec systèmes de contrôle/RTU/DTU/passerelles.

4. Comment le capteur de pluie calcule-t-il les précipitations ?

R : Principe cinétique piézoélectrique : mesure la force d’impact pour déterminer la masse de chaque goutte et cumuler la pluviométrie totale.

5. Quelle est la plage de tension d’alimentation ?

R : Large plage DC 9-24 V, pratique pour l’alimentation terrain.

6. Pourquoi éviter les équipements radio/radar lors de l’installation ?

R : Interférences électromagnétiques affectent les signaux ultrasoniques et réduisent la précision du vent.

7. Comment garantir la précision de la direction du vent ?

R : Suivre les normes, aligner précisément le repère nord avec le vrai nord à l’aide d’une boussole, en zone ouverte sans turbulences.

8. Peut-on intégrer PM2.5/PM10 ?

R : Oui, personnalisable avec PM2.5/PM10, bruit, rayonnement, éclairement, précipitations, etc.

9. Que signifie la protection IP65 ?

R : Étanchéité à la poussière (niveau 6) et résistance aux jets d’eau basse pression de toutes directions (niveau 5), adapté aux conditions extérieures difficiles.

10. Étallonage complexe nécessaire après installation ?

R : Étalonnage usine haute précision pour divers environnements ; généralement aucun étalonnage complexe sur site n’est requis.

11. Q : Quelles certifications possède NiuBoL ?

R : CE, ISO9001, RoHS et certificats nationaux d’étalonnage météorologique reconnus.

Conclusion : NiuBoL, le sentinelle de prévention des catastrophes pour réseaux intelligents

La station météo ultrasonique NiuBoL est un équipement clé pour la sécurité des lignes de transport d’électricité. Intégrant la mesure de vent par ultrasons et la détection de précipitations piézoélectrique, elle fournit des solutions de surveillance environnementale numérique haute précision.

En collectant en temps réel des données microclimatiques précises le long des lignes, NiuBoL alerte efficacement contre les menaces de vent, givre, neige et pluie, réduit considérablement les coûts de maintenance et les pertes liées aux catastrophes — un assistant puissant pour construire des réseaux électriques résilients, fiables et intelligents.

Vous avez une section de ligne spécifique nécessitant une évaluation microclimatique ? Je peux vous proposer des recommandations de déploiement personnalisées pour la station météo NiuBoL.
