Visiomètre

Un visiomètre, également appelé capteur de visibilité , est un instrument qui mesure la distance visible dans l'atmosphère. En météorologie, la visibilité est généralement définie comme la distance à laquelle les objets sont clairement visibles dans l'atmosphère. La visibilité est une observation météorologique et est généralement mesurée à l'aide du mètre. Un visiomètre (jauge de visibilité) est un instrument qui mesure le coefficient d'extinction atmosphérique et suit une formule empirique pour calculer la distance dans l'atmosphère observable à l'œil nu.

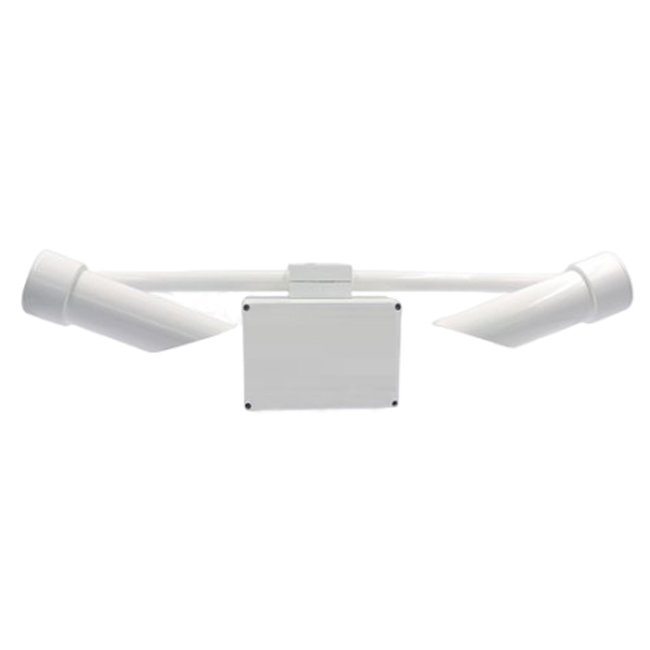

Vue de face

L'instrument de visibilité ( capteur de visibilité ) nécessite une alimentation 12 V CC et un câble de communication RS485 à trois fils. Il transmet les valeurs de visibilité météorologique et les informations d'état à l'ordinateur hôte du centre de surveillance via une interface de communication.

L'instrument de visibilité propose plusieurs ensembles de commandes intégrées pour configurer les paramètres système et contrôler de nombreuses fonctions. Lors du montage et de la maintenance, un terminal d'affichage est nécessaire pour vérifier les paramètres système et peut être utilisé pour modifier leurs valeurs.

Le visiomètre est un instrument qui mesure la distance visible dans l'atmosphère. Sa méthode de mesure repose principalement sur la mesure du coefficient d'extinction atmosphérique, puis sur des formules empiriques pour déduire la distance observée à l'œil nu. Les résultats de mesure du visiomètre reflètent la transparence de l'atmosphère et la qualité de l'air, des valeurs importantes pour la protection de l'environnement et la sécurité routière.

Quel est le principe de mesure du visiomètre ?

Le principe de mesure du visiomètre repose principalement sur la diffusion et l'absorption de la lumière. Dans l'atmosphère, la lumière est diffusée et absorbée par les particules en suspension (gouttelettes d'eau, poussières, aérosols, etc.), ce qui atténue l'intensité lumineuse et affecte le champ de vision.

Les visiomètres permettent de calculer le coefficient d'extinction de l'atmosphère en mesurant le degré de diffusion et d'absorption de la lumière. Le coefficient d'extinction est le degré d'atténuation de la lumière par diffusion et absorption lors de son passage dans l'atmosphère, et il existe une relation entre sa valeur et la visibilité. Par conséquent, en mesurant le coefficient d'extinction et en utilisant des formules empiriques, le visiomètre peut calculer la distance de visibilité de l'atmosphère, c'est-à-dire la visibilité.

Il existe différentes méthodes de mesure pour les visiomètres, dont la méthode de diffusion vers l'avant. Cette méthode consiste à mesurer le coefficient d'extinction atmosphérique à partir de l'intensité de la lumière diffusée dans une direction donnée. Le visiomètre fixe la source lumineuse et le détecteur à la même position. Après l'émission de la lumière par la source lumineuse, le détecteur, situé à une certaine distance, détecte l'intensité de la lumière diffusée. La mesure de l'intensité de la lumière diffusée dans différentes directions permet d'en déduire le coefficient d'extinction de l'atmosphère.

Une autre méthode de mesure courante est la méthode de transmission. Cette méthode consiste à calculer le coefficient d'extinction de l'atmosphère en mesurant l'intensité lumineuse transmise à travers l'atmosphère. Le visiomètre est équipé d'une source lumineuse artificielle, dont l'intensité lumineuse transmise est détectée à une certaine distance, puis le coefficient de transmission atmosphérique est calculé pour convertir la distance de visibilité.

Plus précisément, le principe de mesure du visiomètre repose sur le principe de diffusion et d'absorption atmosphériques. Lorsque la lumière traverse l'atmosphère, elle est diffusée et absorbée par les particules et les gaz présents dans l'air, ce qui entraîne une diminution de l'intensité lumineuse. En mesurant le degré d'atténuation de l'intensité lumineuse dans différentes directions, le visiomètre peut déduire le coefficient d'extinction de l'atmosphère. À partir d'une formule empirique, ce coefficient est ensuite converti en distance d'observation à l'œil nu, c'est-à-dire en visibilité. Les résultats de ces mesures peuvent nous aider à comprendre la qualité de l'atmosphère et les conditions environnementales, ce qui présente une valeur d'application importante pour la sécurité routière et la protection de l'environnement.

Paramètres techniques du capteur de visibilité

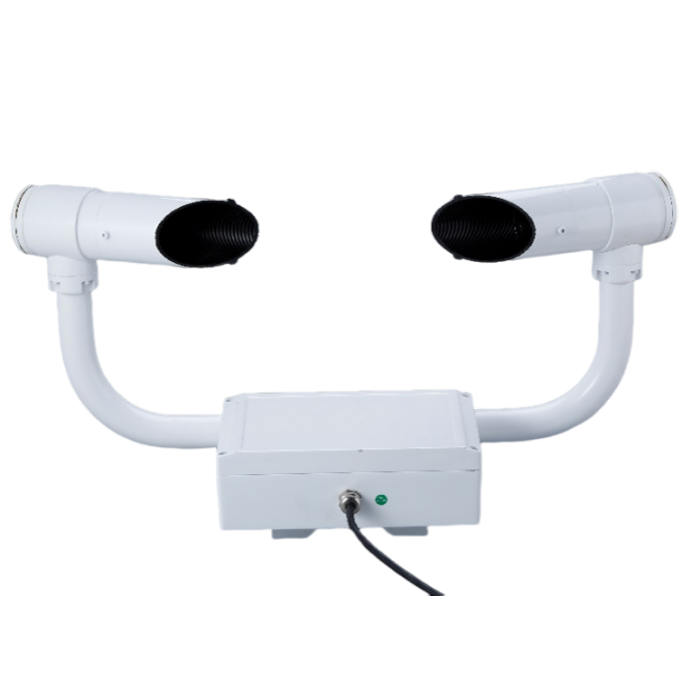

Vue arrière

La procédure de mesure du visiomètre est la suivante :

Déterminez le point de mesure, qui est généralement choisi à un endroit avec un champ de vision large et sans obstructions, par exemple au sommet d'une colline, près d'une piste d'aéroport, etc.

Installez et calibrez le visiomètre pour garantir la précision et la fiabilité de l'instrument.

Démarrez l'instrument pour prendre des mesures et enregistrer des paramètres météorologiques tels que la température atmosphérique, l'humidité et la pression atmosphérique.

Calculer le coefficient d'extinction de l'atmosphère à partir des données mesurées par l'instrument.

Selon la formule empirique, le coefficient d'extinction est converti en distance d'observation à l'œil nu, c'est-à-dire en visibilité.

Les résultats de mesure sont enregistrés et rassemblés pour analyse et traitement.

Le compteur de visibilité a une valeur d'application importante dans la sécurité routière et la protection de l'environnement.

Premièrement, la valeur d’application du visiomètre dans la sécurité routière se reflète principalement dans les aspects suivants :

Surveillance de la visibilité : le compteur de visibilité peut surveiller les conditions de visibilité autour de la route ou de l'aéroport en temps réel, fournissant des données précises aux conducteurs pour les aider à ajuster raisonnablement la vitesse et à maintenir une distance de sécurité dans des conditions de faible visibilité, afin de réduire l'occurrence d'accidents de la circulation.

Fonction d'alerte précoce : lorsque le compteur de visibilité détecte que la visibilité est inférieure à un certain niveau, il peut émettre un signal d'avertissement à temps pour rappeler aux conducteurs de prêter attention à la sécurité routière et de prendre les mesures correspondantes.

Évaluation de l'environnement de circulation : les données de mesure du visiomètre peuvent aider à évaluer la qualité de l'environnement de circulation, à comprendre le degré de pollution atmosphérique et les conditions météorologiques et à fournir une base de prise de décision pour le service de gestion du trafic.

Deuxièmement, la valeur d’application du visiomètre dans la protection de l’environnement se reflète principalement dans les aspects suivants :

Surveillance de la qualité de l'air : les visiomètres permettent de surveiller la concentration de particules en suspension dans l'atmosphère, reflétant ainsi la qualité de l'air. Les résultats de mesure peuvent aider à comprendre les conditions environnementales et à prendre les mesures de protection appropriées.

Prévision de la pollution de l'air : Les données de mesure des visiomètres peuvent être utilisées pour analyser et prédire les conditions météorologiques dans l'environnement, par exemple, prédire les phénomènes météorologiques tels que la brume, les tempêtes de poussière, etc., afin de prendre les mesures correspondantes pour réduire la pollution de l'air.

Recherche dans les domaines de la physique atmosphérique, de la chimie et de la biologie : les visiomètres peuvent fournir des données atmosphériques précises, fournissant aux scientifiques des informations de recherche importantes et aidant à acquérir une compréhension plus approfondie des propriétés de l'atmosphère en termes de physique, de chimie et de biologie.

Le visiomètre (visiomètre) est un instrument d'observation météorologique important, ses résultats de mesure peuvent nous aider à comprendre la qualité de l'atmosphère et les conditions environnementales, pour la protection de l'environnement et la sécurité routière et d'autres aspects ont une valeur d'application importante.

En résumé, le visiomètre présente une valeur applicative importante pour la sécurité routière et la protection de l'environnement. Son application et son développement peuvent nous aider à mieux comprendre les conditions environnementales et à prendre des mesures de protection efficaces pour promouvoir le développement durable de la société.

fiche technique  du capteur de visibilité

Manuel d'instructions du capteur de visibilité NBL-W-VS.pdf
