Capteur de précipitations

Un capteur de précipitations , également appelé pluviomètre ou moniteur de précipitations, est un appareil conçu pour mesurer la quantité de précipitations, notamment la pluie, la neige, la grêle et toute autre forme de précipitations. Ces capteurs jouent un rôle important dans les domaines de la météorologie, de l'hydrologie et de l'agriculture, aidant les utilisateurs tels que les scientifiques, les ingénieurs et les agriculteurs à comprendre et à prévoir les conditions météorologiques, la gestion de l'eau et les besoins en irrigation.

Comment fonctionnent les capteurs de précipitations :

Les capteurs de précipitations sont de conceptions variées, mais leur principe de base repose généralement sur la collecte et la quantification directes des précipitations. Un type courant repose sur un mécanisme à augets basculants, constitué de deux petits récipients qui, lorsqu'une certaine quantité de précipitations est collectée dans l'un, basculent, versent l'eau dans l'autre et envoient un signal électronique enregistrant la précipitation et sa quantité. Un autre type de capteur, optique ou acoustique, mesure les précipitations en détectant les variations de diffusion de la lumière par les particules de précipitations ou la propagation des ondes sonores.

Principe de fonctionnement du capteur de précipitations à godet basculant

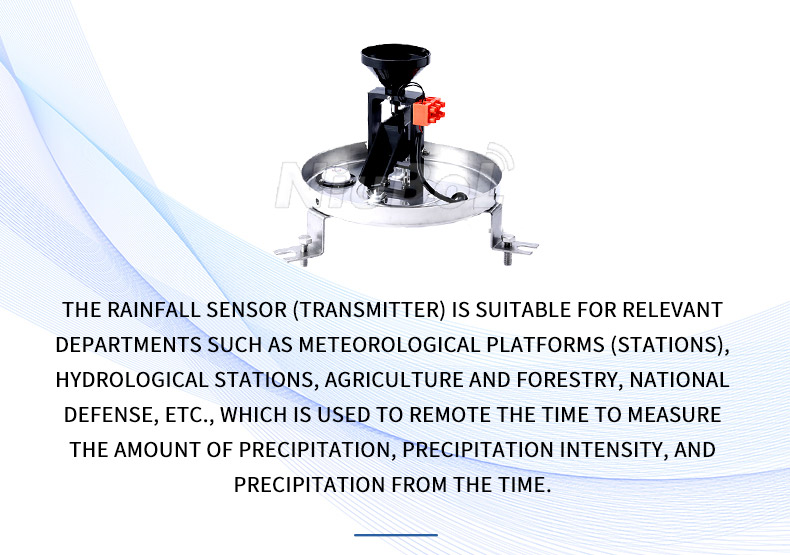

Le pluviomètre à auget basculant (TBRG) est un capteur de précipitations couramment utilisé qui fonctionne sur le principe de l'entonnoir incliné.

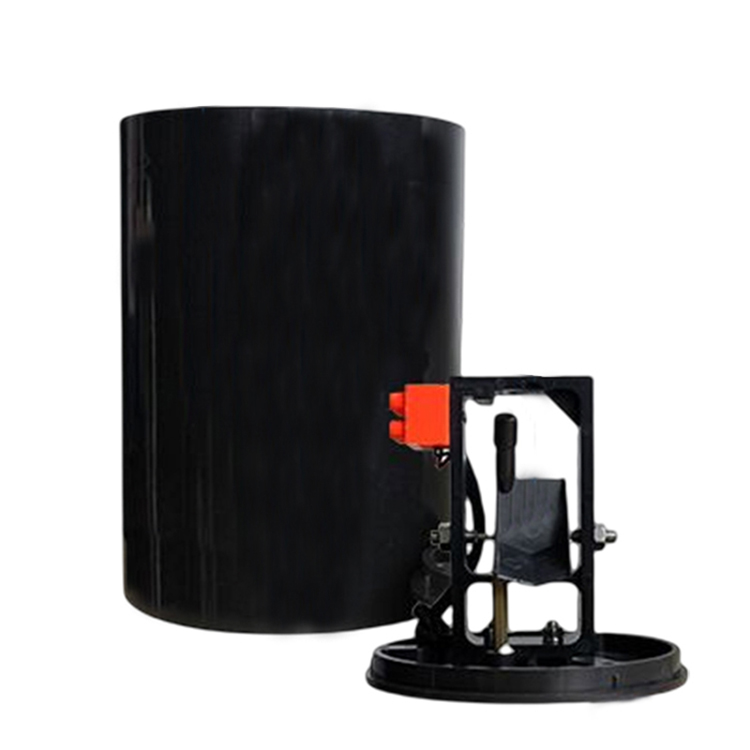

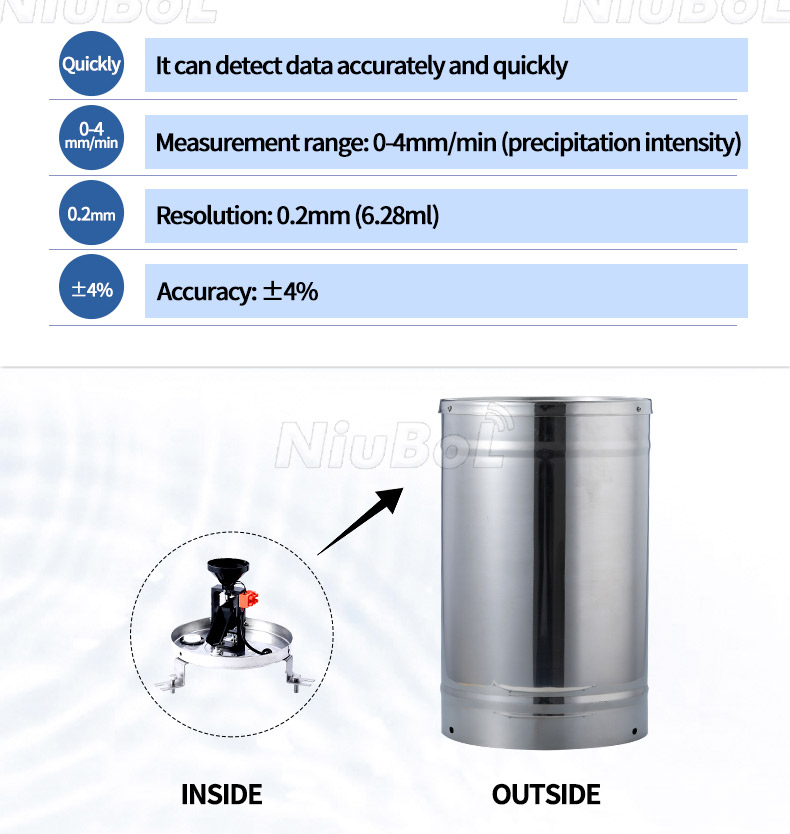

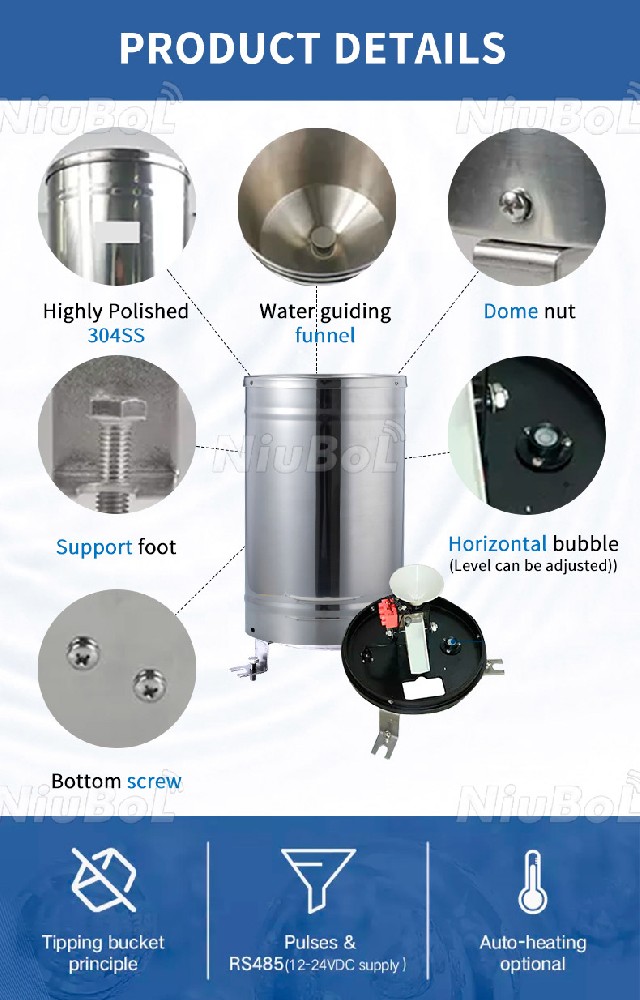

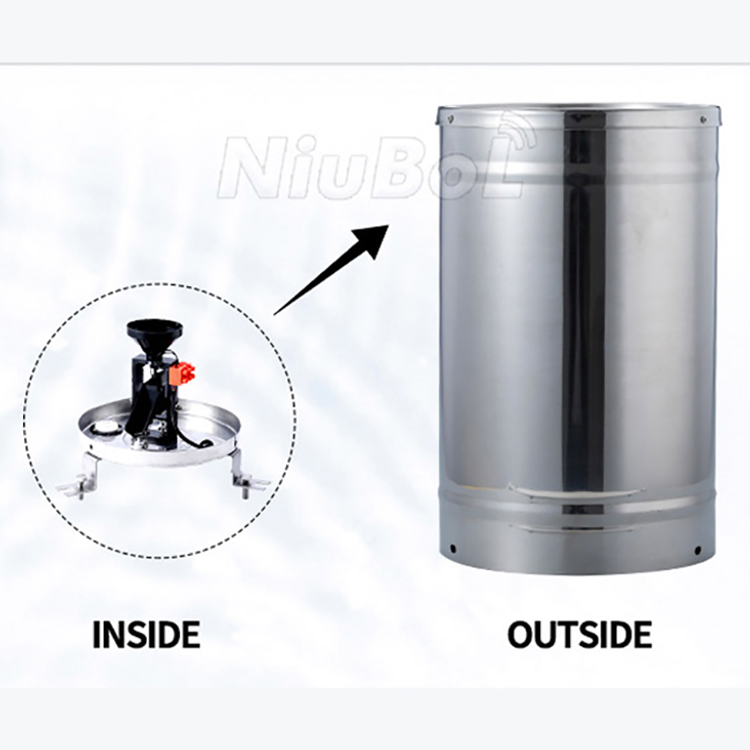

Le pluviomètre à auget basculant se compose d'un entonnoir et de deux compteurs. L'entonnoir est monté sur un support percé d'un petit trou à sa base. Lorsque les précipitations pénètrent dans l'entonnoir, elles s'accumulent au fond.

Lorsque la quantité de précipitations dans l'entonnoir atteint un certain niveau, la gravité fait basculer l'entonnoir, ce qui permet à l'eau de se déverser dans un seau d'une capacité spécifique. Simultanément, un autre seau prend la place initiale et devient le seau qui reçoit les précipitations.

L'inversion du seau déclenche un commutateur qui ajoute 1 à un compteur pour enregistrer un événement de précipitation. Ainsi, chaque fois qu'une certaine quantité de précipitations s'accumule dans l'entonnoir, une inversion du seau est déclenchée et les compteurs s'accumulent.

En comptant le nombre de fois où le compteur est activé, on obtient des données sur la quantité de précipitations. Généralement, les capteurs à augets basculants sont réglés pour retenir une quantité fixe de précipitations par inversion, généralement 0,2 mm ou 0,5 mm, et peuvent être ajustés selon les besoins.

Les capteurs à augets basculants présentent les avantages suivants : leur structure simple, leur grande précision de mesure, leur fiabilité et leur bonne réponse à la pluie et à la neige. Ils sont donc largement utilisés en météorologie, en hydrologie, en surveillance environnementale et dans d'autres domaines, et sont devenus un appareil de mesure des précipitations courant.

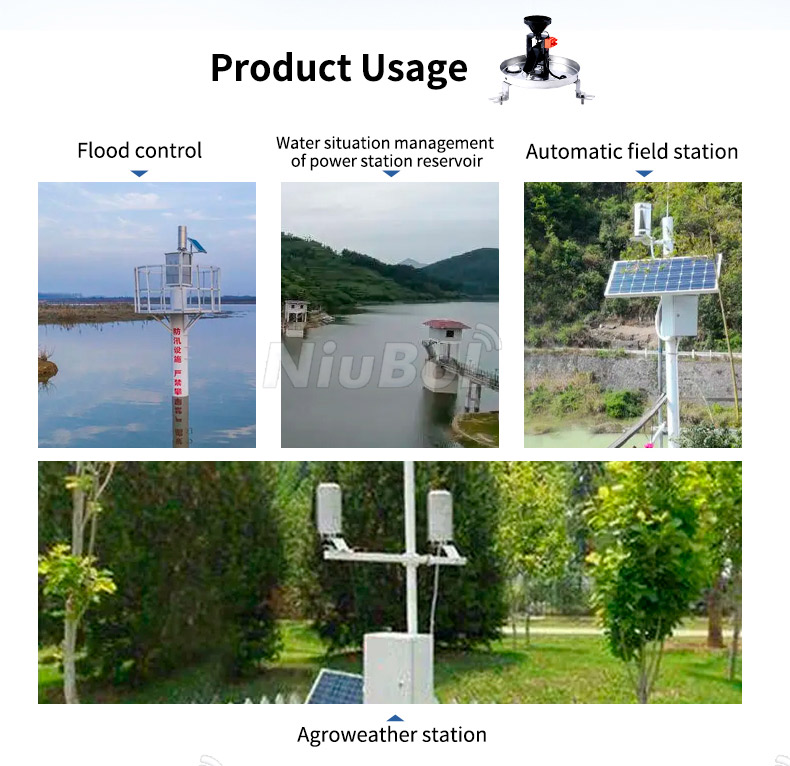

Scénarios d'application et rôle et valeur du capteur de précipitations

Le capteur de précipitations a une large gamme de scénarios d'application et de rôles importants dans les domaines de la météorologie, de l'hydrologie et de la surveillance de l'environnement, et sa valeur s'exprime principalement dans les aspects suivants :

1. Prévisions météorologiques et recherche climatique : Les capteurs de précipitations peuvent mesurer l'intensité des précipitations et des pluies en temps réel, fournissant ainsi des données essentielles pour les prévisions météorologiques et la recherche climatique. En surveillant et en analysant les précipitations, ils peuvent contribuer à prévoir les changements climatiques, à formuler des stratégies d'adaptation et à mener des recherches approfondies sur les tendances du changement climatique.

2. Gestion des ressources en eau : Les précipitations constituent un élément important des ressources en eau. Un capteur de précipitations peut fournir des données précises sur les précipitations, aidant ainsi le service de gestion des ressources en eau à effectuer le suivi hydrologique et la planification des ressources en eau. Grâce à la surveillance en temps réel des précipitations, il est possible d'évaluer la recharge des ressources en eau et le cycle hydrologique, et de fournir des bases scientifiques pour une utilisation rationnelle et la protection des ressources en eau.

3. Alerte précoce aux catastrophes naturelles : Les inondations, les sécheresses, les crues soudaines et autres catastrophes naturelles sont étroitement liées aux précipitations. Un capteur de précipitations peut surveiller les précipitations en temps réel pour faciliter l'alerte précoce et la gestion des risques. Grâce à un accès rapide aux données de précipitations, il est possible d'alerter et de réagir aux catastrophes naturelles potentielles, réduisant ainsi le nombre de victimes et les pertes matérielles.

4. Surveillance de l'environnement agricole et écologique : Les besoins en précipitations des cultures et la quantité appropriée de précipitations sont des facteurs importants pour la production agricole. Un capteur de précipitations peut fournir des données de surveillance des précipitations sur les terres agricoles, ce qui peut aider les agriculteurs à planifier l'irrigation et à gérer la production agricole. Il peut également être utilisé pour la surveillance de l'environnement écologique afin de comprendre l'impact des précipitations sur l'écosystème et de fournir une référence scientifique pour la protection et la restauration écologiques.

Exigences et précautions d'installation du capteur de précipitations du godet basculant

Le pluviomètre à auget basculant est un capteur de précipitations couramment utilisé, qui doit généralement répondre aux exigences et précautions d'installation suivantes :

1. Emplacement d'installation : Le pluviomètre à auget basculant doit être installé sur un terrain plat, dégagé et non soumis aux précipitations, à l'écart des bâtiments, des arbres et autres objets élevés. L'emplacement d'installation doit également faciliter l'entretien et l'utilisation quotidienne.

2. Hauteur d'installation : La hauteur d'installation du capteur à godet basculant doit être supérieure à la hauteur du sol environnant, généralement d'au moins 0,75 mètre. Cela permet d'éviter l'impact de l'écoulement des eaux souterraines sur les résultats de mesure et de réduire la présence de débris et de saletés dans l'entonnoir.

3. Étalonnage et entretien : Le capteur à auget basculant doit être étalonné avant utilisation afin de garantir la précision des mesures. L'étalonnage s'effectue généralement en comparant les données enregistrées par le pluviomètre standard et le capteur à auget basculant. Parallèlement, le capteur à auget basculant est régulièrement inspecté et entretenu, et l'entonnoir et le godet sont nettoyés pour garantir un bon fonctionnement et des mesures précises.

4. Protection de mise à la terre : Le capteur à godet basculant doit être mis à la terre et protégé contre les intempéries, telles que la foudre. Il est recommandé d'utiliser un équipement et un fil de mise à la terre de qualité pour garantir une résistance de mise à la terre inférieure à 10 ohms.

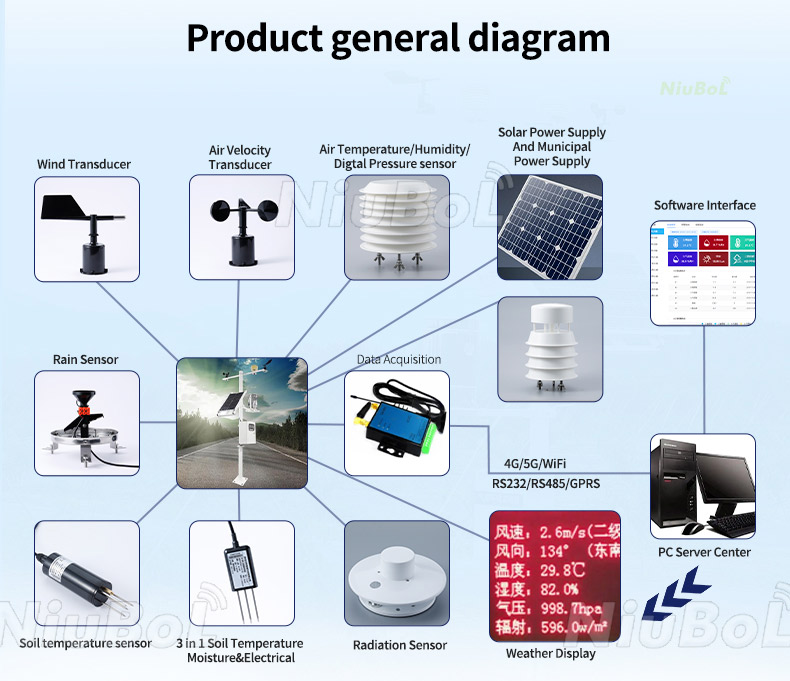

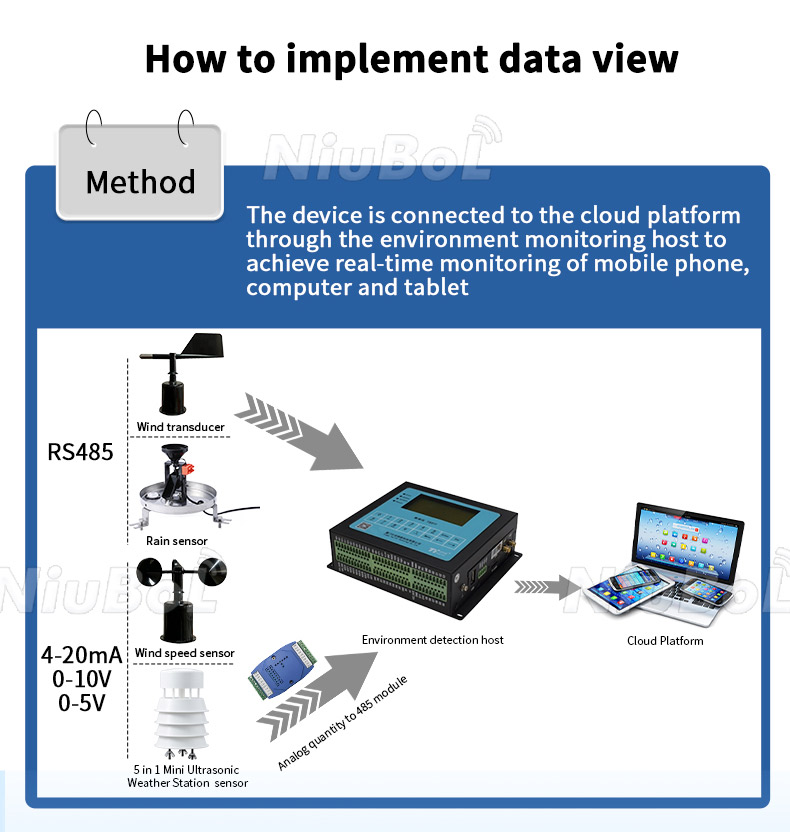

5. Transmission des données : un capteur à godet doit généralement être utilisé avec le système d'acquisition de données. Les données de mesure seront transmises au centre de données ou à la plateforme de surveillance. Il est recommandé de choisir une méthode de transmission fiable pour garantir une transmission rapide et précise des données.

Les exigences et précautions d'installation du capteur de précipitations à auget basculant comprennent l'emplacement et la hauteur d'installation, l'étalonnage et la maintenance, la protection de mise à la terre et la transmission des données. Une installation et une maintenance soignées garantissent le bon fonctionnement et la précision des mesures du capteur, fournissant ainsi des données fiables pour la météorologie, l'hydrologie, la surveillance environnementale et d'autres domaines.

Pour résumer, l'application du capteur de précipitations en météorologie, hydrologie, surveillance de l'environnement et autres domaines a un rôle et une valeur importants, qui peuvent fournir des données clés sur les précipitations pour soutenir la prise de décision et les travaux de recherche dans les prévisions météorologiques, la gestion des ressources en eau, l'alerte précoce en cas de catastrophe et la production agricole.

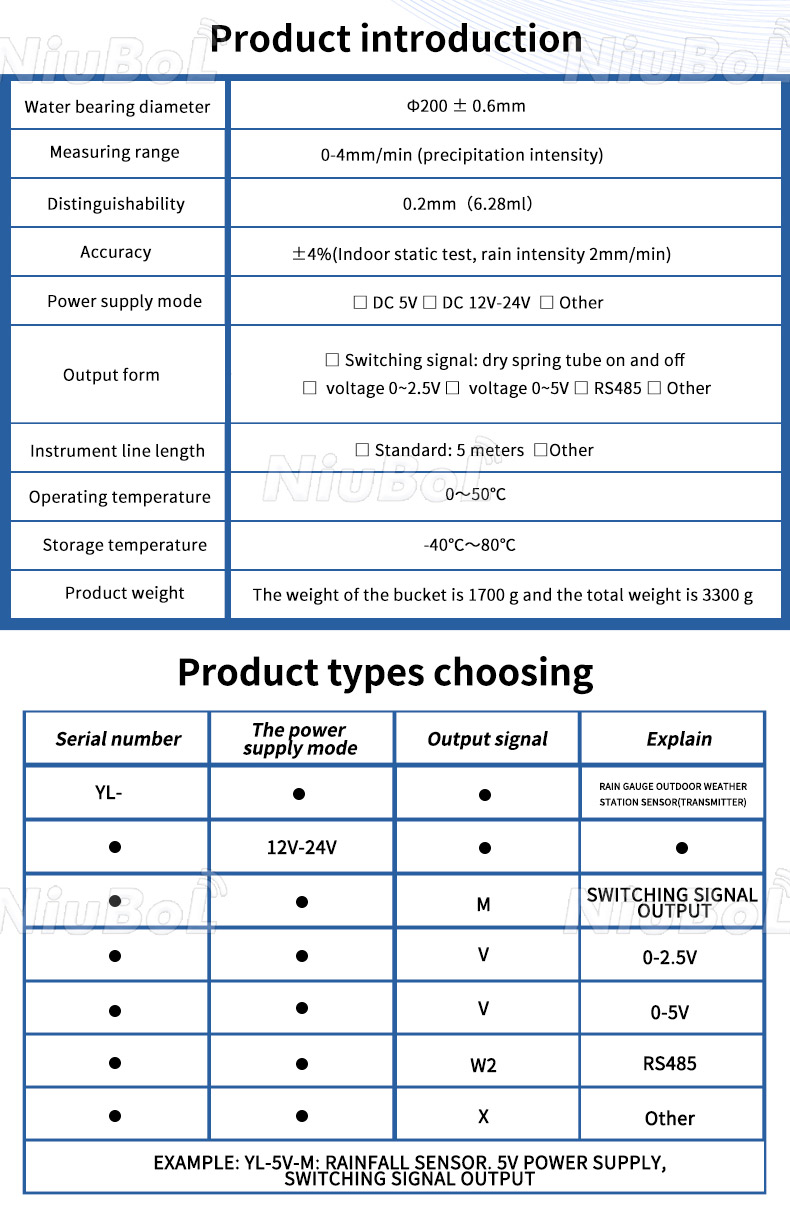

 Fiche technique du pluviomètre à auget basculant

Manuel d'instructions du pluviomètre à auget basculant NBL-W-RS 0,5 mm.pdf

Manuel d'instructions du pluviomètre à auget basculant NBL-W-ARS.pdf

Manuel d'instructions des capteurs de pluie NBL-W-RS-V4.0.pdf
