Capteur de rayonnement solaire Arduino

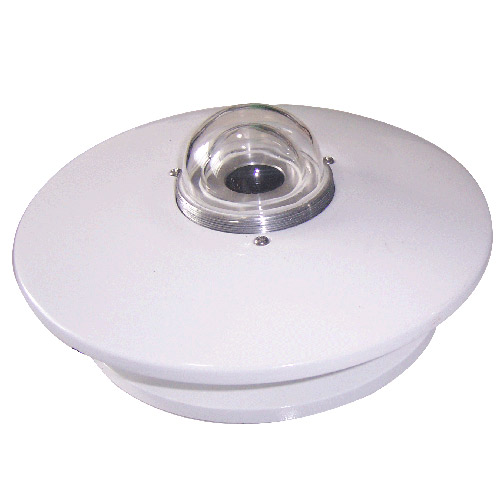

Présentation du capteur de rayonnement solaire Arduino

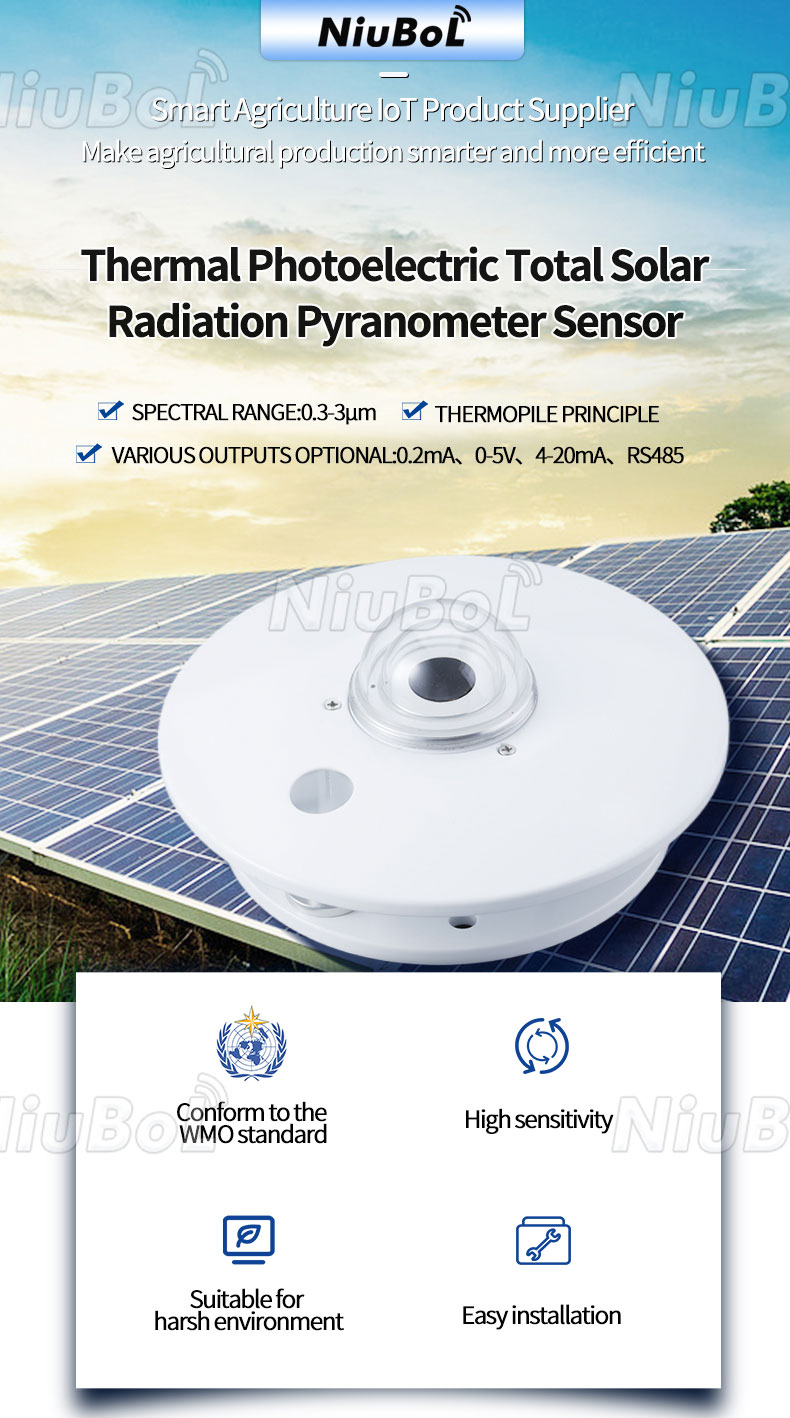

Le capteur de rayonnement solaire est un instrument de mesure de haute précision basé sur le principe de l'induction thermoélectrique. Il mesure avec précision le rayonnement total, réfléchi, diffusé, infrarouge, visible, ultraviolet, à ondes longues et d'autres types de rayonnement solaire. Ce produit est adapté à l'utilisation de l'énergie solaire, à la météorologie, à l'agriculture, au vieillissement des matériaux de construction et à la pollution atmosphérique, vous offrant des solutions fiables de mesure du rayonnement solaire.

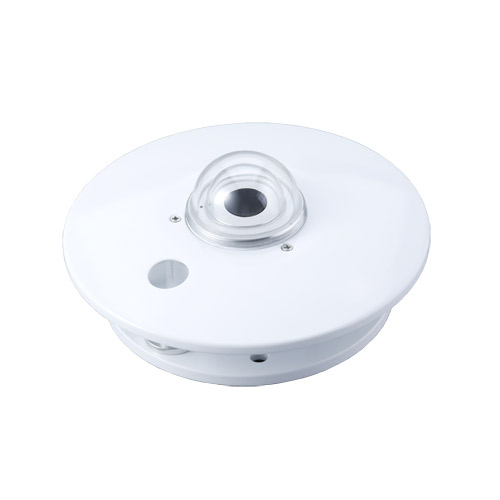

 Technologie et fonctionnalités de base du capteur de rayonnement solaire .

Technologie de détection de base :

Conception de thermopile multi-contacts : Au cœur du capteur se trouve une thermopile multi-contacts galvanisée enroulée avec un revêtement noir hautement absorbant pour assurer une absorption maximale du rayonnement.

Principe du potentiel différentiel : la jonction chaude est directement exposée au rayonnement solaire, tandis que la jonction froide est profondément à l'intérieur, la différence de température entre les deux produit une différence de potentiel stable, qui est convertie en un signal électrique pour une quantification précise du rayonnement.

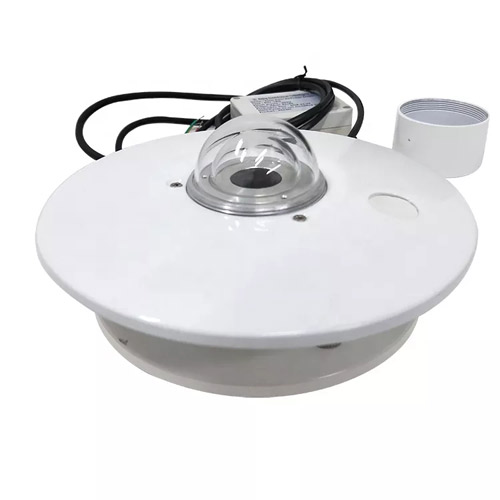

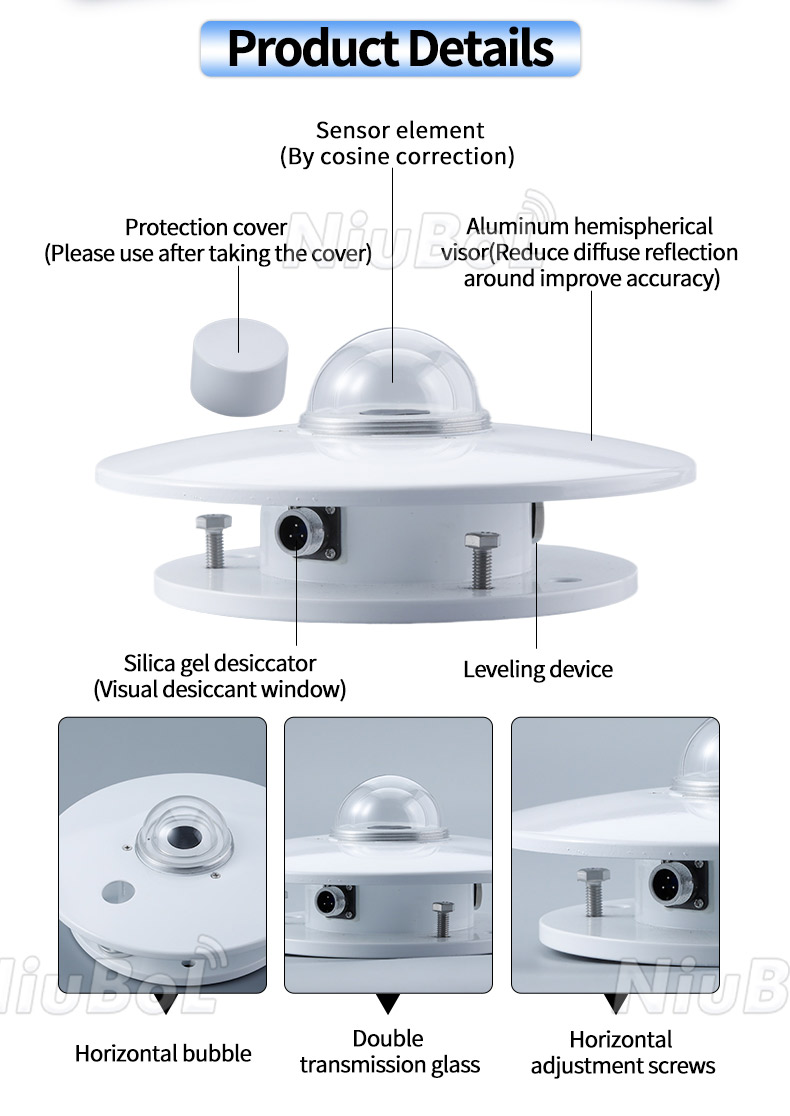

Conception de couvercle en verre double :

Réduit les interférences de convection d'air : la structure à double couche isole efficacement le capteur des influences environnementales externes, et la couche intérieure est conçue pour empêcher les interférences dues au rayonnement de la coque extérieure, garantissant ainsi la pureté de la mesure.

Le capteur de rayonnement solaire est polyvalent :

Mesure complète du rayonnement : du rayonnement total au rayonnement diffusé, réfléchi et même à des bandes de rayonnement spécifiques, il est largement utilisé dans l'évaluation de l'efficacité des panneaux solaires, la recherche sur le changement climatique, la surveillance de la croissance des cultures, etc.

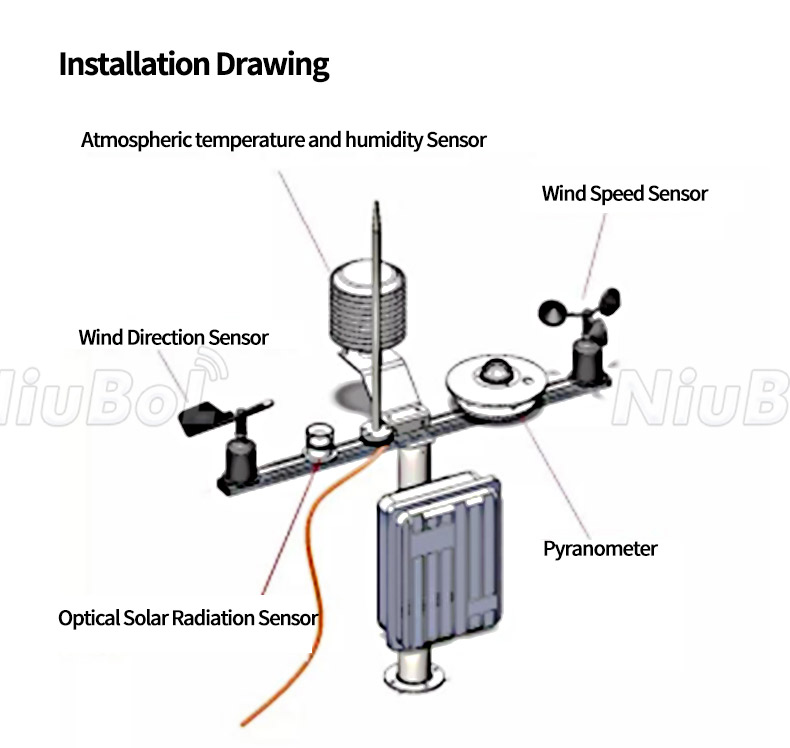

Montage flexible : horizontal, incliné ou à un angle spécifique, il peut capturer les données de rayonnement avec précision, et avec l'ajout d'un anneau d'ombrage, il peut mesurer avec précision le rayonnement diffusé.

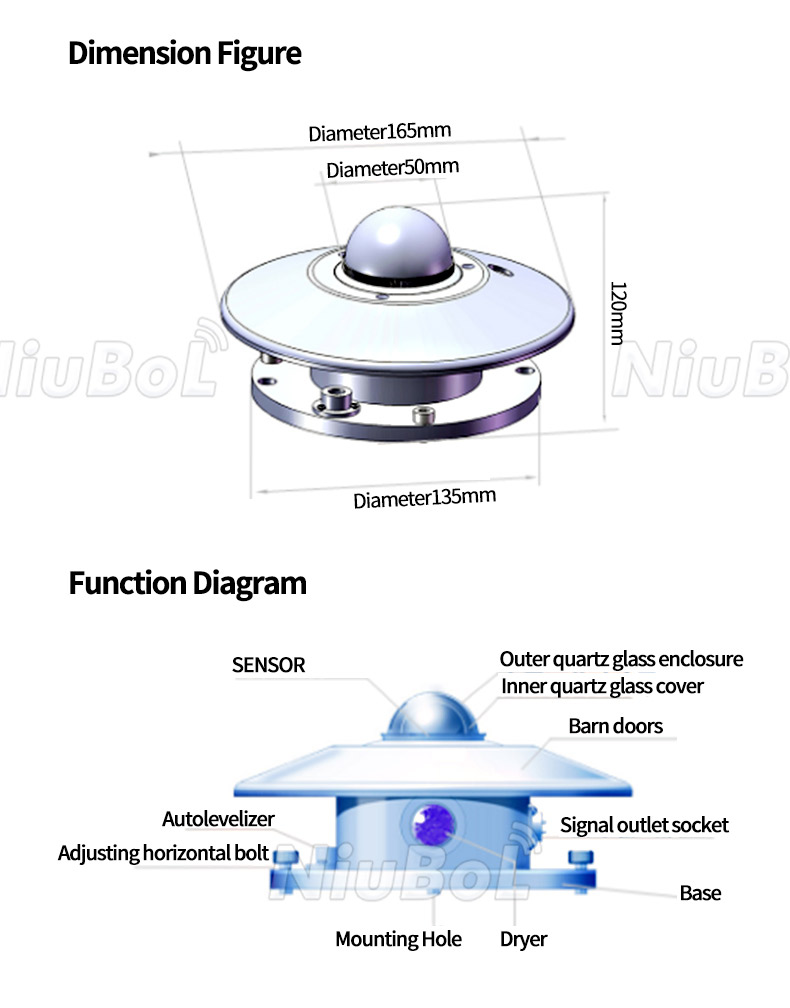

 Paramètres techniques du capteur de rayonnement solaire

Points forts des paramètres techniques du capteur de rayonnement solaire :

1. Haute sensibilité : 7 ~ 14 μV / Wm², pour garantir que même les petits changements de rayonnement peuvent être capturés avec précision.

2. Large plage de mesure : 0-2000W/m², couvrant les besoins de mesure de rayonnement dans des conditions quotidiennes et extrêmes.

3. Formes de sortie multiples : prend en charge l'alimentation DC 5 V/12 V/24 V, ainsi que la sortie de courant et de tension, l'interface de communication RS485, facile à intégrer aux systèmes d'acquisition de données modernes, tels que la plate-forme Arduino, grâce à une programmation simple pour réaliser la transmission et le traitement des données en temps réel.

4. Excellente stabilité : stabilité annuelle de ≤ ± 2 %, pour garantir la précision de la surveillance à long terme.

5. Adaptez-vous aux environnements difficiles : plage de température de fonctionnement de -40℃ à +50℃, sans crainte des défis climatiques extrêmes.

 Tutoriel sur le capteur de rayonnement solaire connecté à Arduino

 Matériel requis :

- Capteur de rayonnement solaire (avec sortie RS485)

- Carte Arduino (comme Arduino Uno, Arduino Mega, etc.)

- Module de conversion RS485

- Câbles de connexion appropriés

- Alimentation électrique

Étapes de connexion du capteur de rayonnement solaire Arduino

1. Connexion de l'alimentation électrique :

   - Connectez respectivement les broches VCC et GND du module convertisseur RS485 aux broches 5V et GND de l'Arduino.

2. Connexion de la ligne de signal RS485 :

   - Connectez les fils A (non inversé) et B (inversé) du capteur de rayonnement solaire aux bornes correspondantes du module convertisseur RS485.

3. Module convertisseur et connexion Arduino :

   - Connectez le TXD du module de conversion RS485 à la broche numérique 10 (RX) et le RXD à la broche numérique 11 (TX) de l'Arduino.

4. Programmation :

   - Utilisez l'IDE Arduino pour écrire un programme permettant de configurer les paramètres de communication série, de lire et d'analyser les données du capteur.

 Capteur de rayonnement solaire connecté à un exemple de code Arduino :

inclure <SoftwareSerial.h

// Définissez les broches Arduino qui se connectent au module RS485.

const int rs485RxPin = 10; // RX

const int rs485TxPin = 11; // TX

SoftwareSerial rs485Serial(rs485RxPin, rs485TxPin); // créer l'objet série logiciel

void setup() {

  Serial.begin(9600); // initialiser la communication série à des fins de débogage

  rs485Serial.begin(9600); // Débit en bauds RS485, correspond aux paramètres du capteur.

}

boucle vide() {

  si (rs485Serial.available()) {

    String data = rs485Serial.readStringUntil(' '); // Lire les données du capteur RS485.

    Serial.println(data); // traiter et afficher les données

  }

}

Débogage et tests : téléchargez le code sur Arduino, lancez le programme et observez si les données sont conformes aux attentes. Ajustez la position du capteur ou les paramètres selon vos besoins pour obtenir les meilleurs résultats de mesure.

Scénarios d'application des capteurs de rayonnement solaire

- Utilisation de l'énergie solaire : évaluation de l'efficacité des panneaux solaires.

- Observation météorologique : suivi des variations du rayonnement solaire, fourniture de données à l'appui des prévisions météorologiques.

- Production agricole : guider la plantation des cultures et l'irrigation.

- Essai de vieillissement des matériaux de construction : évaluer le degré de vieillissement des matériaux sous rayonnement solaire.

- Surveillance de la pollution atmosphérique : analyse de la relation entre le rayonnement solaire et la pollution atmosphérique.

Capteurs de rayonnement solaire pour une mesure précise et stable de l'énergie solaire, vous aidant ainsi à optimiser vos recherches et applications. Achetez dès maintenant et commencez votre expérience de surveillance du rayonnement solaire !
