Capteur d'humidité du sol 4-20 mA

Détails du produit : Capteur de température et d'humidité du sol NBL-S-THR

Le capteur de température et d'humidité du sol NBL-S-THR, appareil de mesure avancé alliant haute précision et haute sensibilité, est conçu pour la surveillance de l'humidité du sol. Il utilise une technologie innovante d'impulsions électromagnétiques, transmises avec précision à une sonde spéciale via un câble coaxial. L'impulsion pénètre profondément dans le sol pour mesurer directement la constante diélectrique apparente, calculant ainsi avec précision la teneur en humidité réelle du sol. Cette technologie garantit non seulement des mesures rapides et précises, mais améliore également considérablement la stabilité et la fiabilité du capteur, garantissant d'excellentes performances de mesure, même dans des sols complexes contenant des engrais ou des ions métalliques.

Caractéristiques principales du capteur de température et d'humidité du sol NBL-S-THR :

Mesure de haute précision : grâce à un algorithme de précision pour analyser le signal réfléchi de l'impulsion d'onde électromagnétique, il réalise la mesure précise de l'humidité du sol dans la plage de 0 à 100 %, avec l'erreur contrôlée à ± 3 %.

Large plage de température : prenant en charge une large plage de mesure de la température du sol de -50 à 100 ℃, il convient à diverses conditions climatiques extrêmes et assure une surveillance précise tout au long de l'année.

Haute résolution : résolution de l'humidité du sol jusqu'à 0,1 %, résolution de la température jusqu'à 0,1 ℃, les changements subtils peuvent également être capturés avec précision.

Haute sensibilité et stabilité : le capteur est intelligemment conçu pour capturer les changements d'humidité du sol de manière sensible, sans être perturbé par les impuretés du sol, et reste stable et fiable dans un fonctionnement à long terme.

Sortie stable : forme de sortie standard 4-20 mA, forte compatibilité, facile à intégrer dans divers systèmes de surveillance.

Alimentation flexible : mode d'alimentation DC 12-24 V, s'adapte à une variété d'environnements d'alimentation.

Large applicabilité : convient à la surveillance de l'humidité du sol, aux systèmes d'irrigation économes en eau, à la gestion des serres, à l'entretien des pâturages, à la recherche en sciences du sol et aux tests rapides et à de nombreux autres domaines.

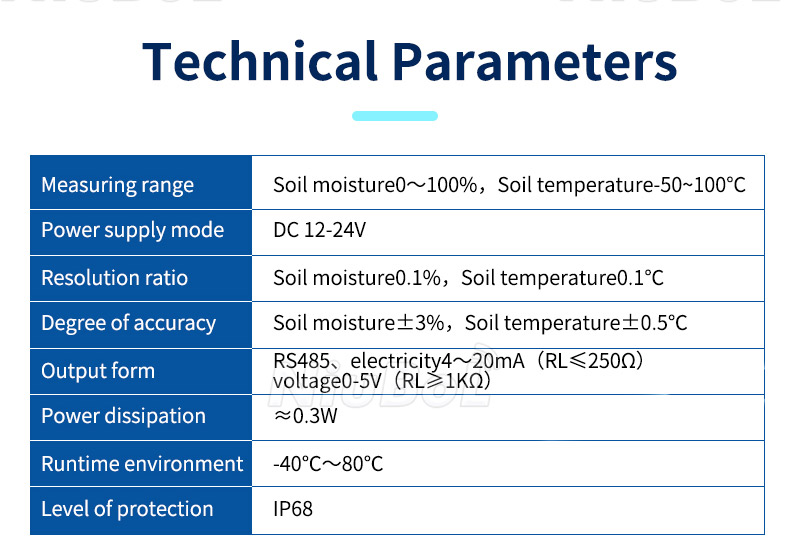

Capteur d'humidité du sol NBL-S-THR 4-20mA Paramètres techniques :

Alimentation : DC 12-24V, flexible pour s'adapter à différents environnements d'alimentation, installation pratique.

Résolution : humidité du sol jusqu'à 0,1 %, précision de la température jusqu'à 0,1 ℃, changements subtils dans la saisie.

Précision : erreur de mesure de l'humidité du sol ne dépassant pas ± 3 %, erreur de mesure de la température de ± 0,5 ℃, pour garantir des données précises.

Forme de sortie : adopte la sortie de boucle de courant internationale commune 4-20 mA, ce qui est pratique pour la transmission longue distance, réduit l'atténuation du signal et est compatible avec une variété de systèmes d'acquisition de données, réalisant une connexion transparente.

Le capteur d'humidité du sol adopte une forme de sortie 4-20 mA, basée sur la méthode de transmission de signal analogique standard largement utilisée dans le domaine de l'automatisation industrielle.

Ce formulaire de sortie présente les caractéristiques et avantages suivants :

1. Forte capacité anti-interférence : les signaux de courant par rapport aux signaux de tension dans la transmission longue distance sont plus résistants à l'atténuation du signal causée par la résistance de la ligne et les interférences électromagnétiques externes, pour assurer la stabilité et la précision du signal.

2. Caractéristiques auto-alimentées : dans le système à deux fils, la ligne de signal 4-20 mA sert à la fois de ligne d'alimentation et de ligne de signal, le capteur de l'API ou du collecteur de données pour fournir une alimentation 12-24 V CC pour obtenir le courant de travail, réduisant le besoin de lignes électriques supplémentaires, simplifiant le câblage et réduisant les coûts.

3. Correspondance directe entre la sortie linéaire et la valeur mesurée : dans les capteurs d'humidité du sol comme le NBL-S-THR, les changements d'humidité du sol sont directement convertis en changements de courant 4-20 mA.

4. Par exemple, lorsque l'humidité du sol est de 0 %, le courant de sortie est proche de 4 mA ; lorsque l'humidité atteint 100 %, le courant de sortie est de 20 mA. Formule de calcul du type de courant (sortie 3 fils 4-20 mA) :

Humidité du sol R = (I-4 ) / (20-4) × 100 %

Température du sol T = (I-4) / (20-4) × 150 -50

où I est la lecture actuelle du courant et R est la valeur d'humidité du sol calculée, garantissant des mesures intuitives et précises.

Exemple de scénario d'application du capteur d'humidité du sol 4-20 mA NBL-S-THR :

Dans un système d'irrigation économe en eau, le capteur NBL-S-THR peut surveiller l'humidité du sol en temps réel et ajuster intelligemment la quantité d'irrigation en fonction de la demande en eau des cultures, économisant ainsi efficacement les ressources en eau.

Dans les serres à effet de serre, combiné au système de surveillance de la température et de l'humidité, il fournit le meilleur environnement de croissance pour les plantes et améliore le rendement et la qualité des cultures.

Dans la gestion des pâturages, il aide les bergers à saisir avec précision l'état d'humidité des prairies, à organiser raisonnablement le temps de pâturage et à protéger l'environnement écologique.

Le capteur de température et d'humidité du sol NBL-S-THR, avec ses excellentes performances et son large éventail de possibilités d'application, est devenu un assistant indispensable dans l'agriculture moderne, la surveillance de l'environnement et la recherche scientifique.

Fiche technique du capteur de température et d'humidité du sol

NBL-S-THR-Capteurs-de-température-et-d'humidité-du-sol-Manuel-d'instructions-V4.0.pdf
