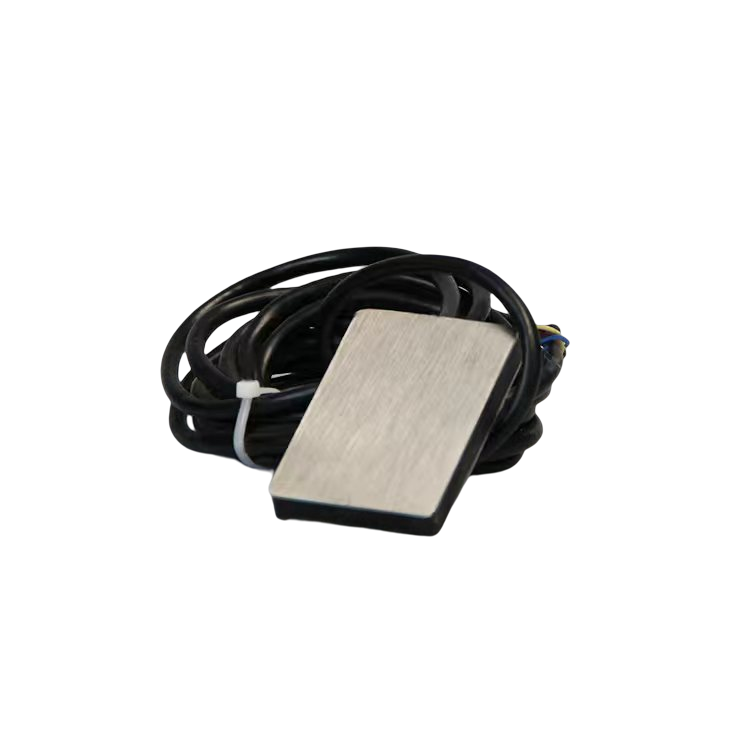

Capteur de flux de chaleur du sol Instrument de mesure du flux de chaleur pour mesurer le flux de chaleur à l'intérieur du sol

 Le capteur de flux thermique du sol (également appelé « plaque de flux thermique du sol », « fluxmètre thermique ») est principalement utilisé pour mesurer le bilan énergétique du sol et la conductivité thermique de la couche de sol.

    Le capteur de flux thermique du sol mesure les gradients de température à l'aide d'une thermopile composée de deux matériaux métalliques différents. Les détecteurs à thermopile reçoivent un rayonnement thermique capable de générer un potentiel thermoélectrique entre les jonctions de deux matériaux différents.

Le capteur de flux thermique émet des données sous forme de tension, la tension est proportionnelle au flux thermique, la tension de sortie est un signal en millivolts et le signal en millivolts est lu par le système d'acquisition de données.

Ce produit présente une précision de mesure élevée, une utilisation pratique et sans entretien, et peut être largement utilisé dans diverses surveillances environnementales.

paramètre technique :

Plage de mesure : -500~500W/m2

Précision : ±5%

Alimentation :  12-24 V/DC 5 V

Forme de sortie : -100 mV~100 mV/0~2,5 V/RS485

Longueur du câble de l'instrument : 10 mètres

Température de fonctionnement : -40℃～50℃

Humidité de fonctionnement : 0~100% HR

Taille de l'émetteur :

Mode d'emploi :

   L'installation du capteur de flux thermique du sol doit être effectuée à un endroit représentatif de la zone de recherche. Si la couche superficielle est plus complexe, le capteur doit être placé dans une zone efficace, avec une couverture plus faible et un flux thermique du sol plus équilibré.

    Lors de l'utilisation, veillez à faire attention à l'avant et à l'arrière du capteur de flux thermique, le placement correct est la face avant vers le haut.

   Commencez par creuser un trou vertical à l'aide d'une petite pelle. Déterminez la distance entre le capteur de flux thermique et le sol selon vos besoins. Utilisez ensuite un petit couteau pour réaliser une incision horizontale sur le côté du trou. Veillez à préserver la surface du sol, ou du moins à ne pas l'endommager. Insérez ensuite le capteur de flux thermique dans l'incision horizontale. Pour obtenir un flux thermique précis, assurez-vous que la plaque de flux thermique est en contact direct avec le sol.

   N'oubliez pas de ne pas diriger le fil de sortie de la plaque de flux thermique directement vers la surface du sol. Une petite section du fil de sortie doit être enterrée dans le sol afin de réduire la conduction thermique.

   Une fois tous les capteurs installés, assurez-vous de remettre le sol excavé à sa position d’origine dès que possible.

Au cours de l'année, le flux thermique du sol varie avec les changements de saison. En été, il est positif, c'est-à-dire que la chaleur pénètre dans le sol en grande quantité ; en hiver, il est négatif, ce qui signifie que la chaleur est libérée dans l'atmosphère, mais en faible quantité.

Capteur de flux de chaleur du sol, également connu sous le nom de plaque de flux de chaleur du sol, plaque de flux de chaleur, fluxmètre de chaleur, le capteur de flux de chaleur du sol est un testeur de performance thermique du sol traditionnel, principalement utilisé pour mesurer le bilan énergétique du sol et la conductivité thermique de la couche de sol, sa valeur dépend du gradient de température entre les couches supérieures et inférieures du sol et de la conductivité thermique du sol, la valeur du flux de chaleur à l'intérieur de l'objet mesuré est relativement faible, car le corps du capteur à travers la céramique - Étant donné que le corps du capteur est fabriqué en mélangeant de la céramique et du plastique, la résistance thermique globale est garantie d'être très faible.

Au cours de l'année, il varie selon les saisons, avec un flux de chaleur du sol positif en été, lorsque la chaleur pénètre dans la couche du sol et que la valeur est plus grande, et un flux de chaleur du sol négatif en hiver, lorsque la chaleur du sol est libérée dans l'atmosphère, mais la valeur est plus petite.

Formule de calcul du flux thermique

Débit thermique (w/m2) = coefficient (w*m-2/mv) * puissance (mv)

Champ d'application

Ce produit peut être largement appliqué pour mesurer le flux de chaleur dans les murs des bâtiments et dans le sol.
