Capteurs de CO2 Modbus RS485

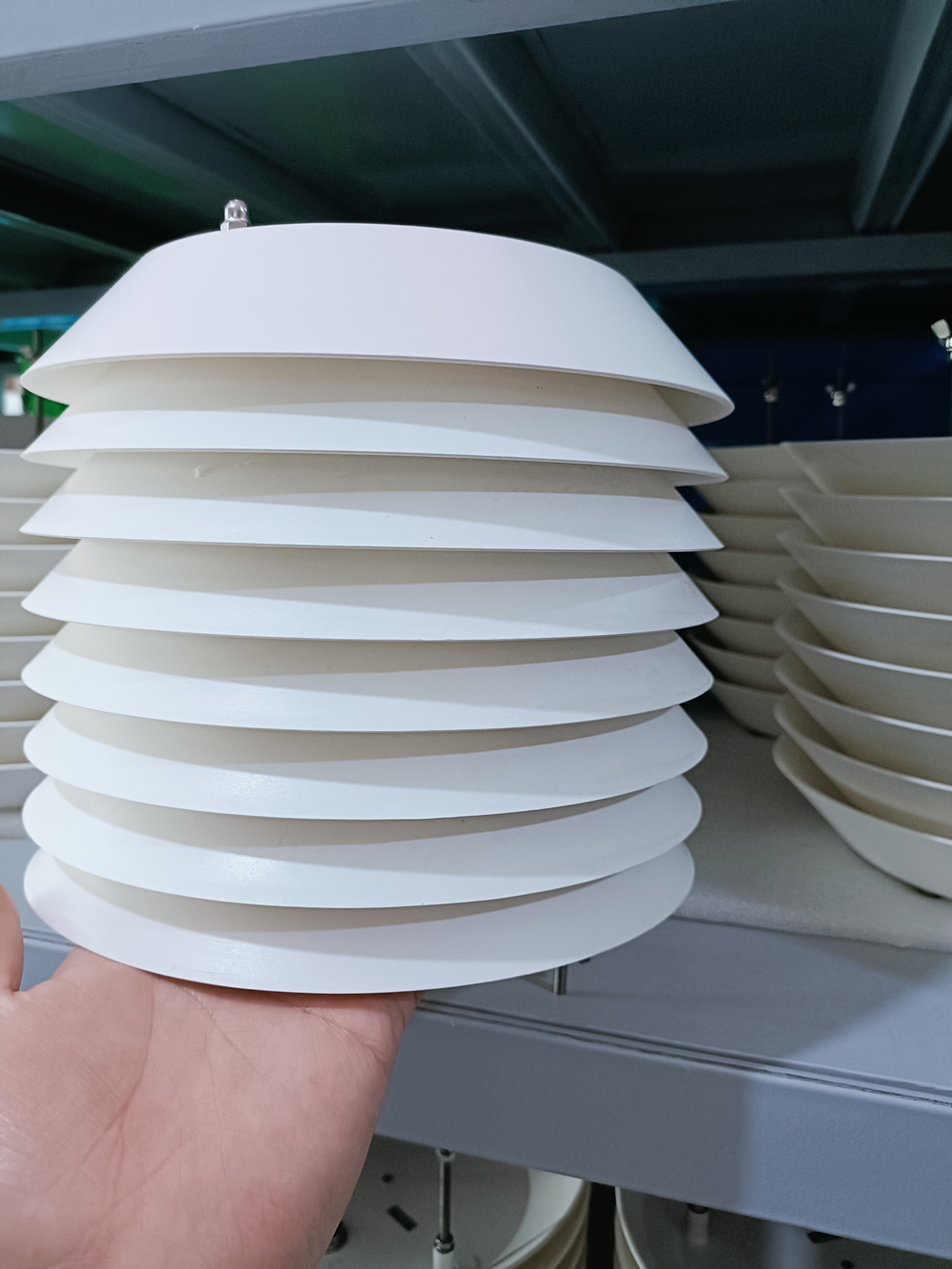

Présentation du capteur de dioxyde de carbone NBL-W-CO2 avec Modbus RS485

Le capteur de dioxyde de carbone NBL-W-CO2 utilise une puce importée de haute précision pour mesurer les concentrations de CO2 dans divers environnements, offrant une grande précision et une excellente stabilité. Équipé d'un module de circuit intégré avancé, il prend en charge plusieurs formats de sortie, dont 4-20 mA et RS485 avec protocole Modbus RTU , pour une intégration transparente aux systèmes de surveillance intelligents. Sa conception compacte (seulement 140 g), sa facilité d'installation et ses performances fiables en font un appareil idéal pour la surveillance du CO2 dans les bureaux, les espaces publics, les serres et les installations industrielles.

 Principe de fonctionnement du capteur de CO2

Le capteur de CO2 NBL-W utilise la technologie infrarouge non dispersive (NDIR) pour mesurer la concentration de CO2 en détectant l'absorption de la lumière infrarouge à une longueur d'onde spécifique. Cette méthode garantit une grande stabilité et une excellente résistance aux interférences, ce qui en fait l'une des techniques de pointe pour la détection du CO2.

  Spécifications techniques du capteur de CO2

- Plage : 0–5000 ppm

- Résolution : 1 ppm

- Précision : ±(50 ppm + 3%FS)

- Sortie : 4–20 mA, RS485 (Modbus RTU )

- Alimentation : DC 12V–24V

- Conditions de fonctionnement : -10 °C à 50 °C, 0–100 % HR

- Consommation électrique : 0,2 W

- Longueur du câble : Standard 2,5 m

- Poids : 140g

 Avantages du capteur de CO2 Modbus RS485

1. Transmission longue distance : RS485 prend en charge des distances de communication supérieures à 1 000 mètres avec une transmission de données de qualité industrielle.

2. Mise en réseau multi-appareils : connecte plusieurs appareils pour un contrôle centralisé.

3. Anti-interférence puissant : la transmission du signal différentiel garantit la fiabilité dans les environnements industriels complexes.

4. Protocole ouvert : compatible avec les principaux automates programmables et systèmes de surveillance environnementale.

5. Alimentation flexible : prend en charge une large tension d'entrée (DC 12 V–24 V).

 Scénarios d'application pour les capteurs de CO2 avec Modbus RS485

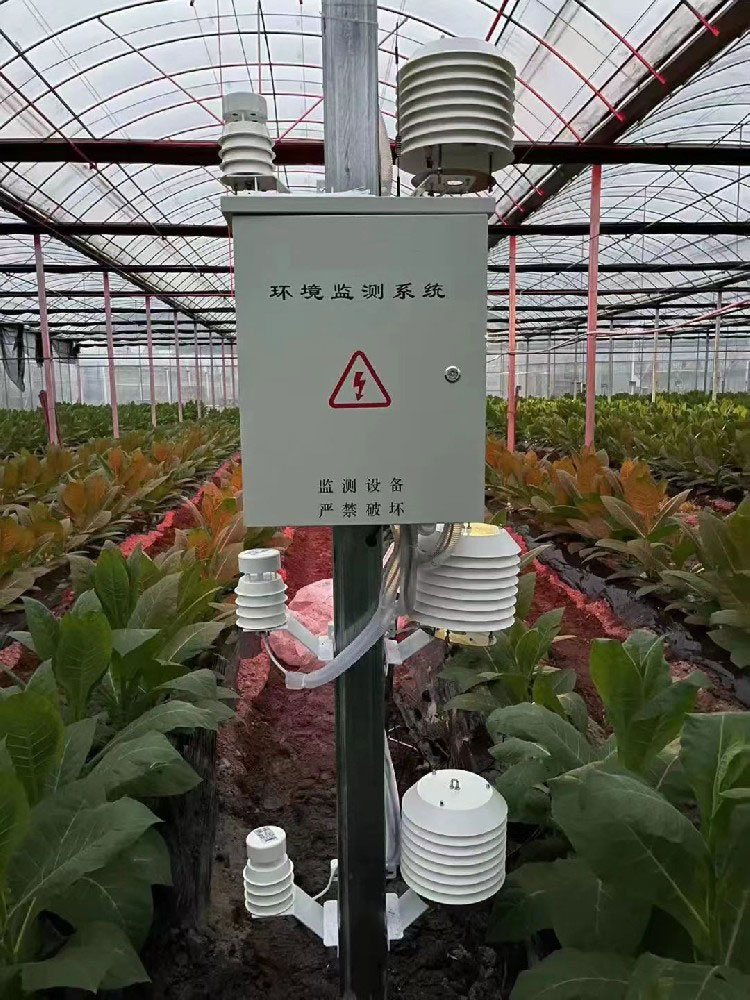

- Serres : Régule les niveaux de CO2 pour améliorer la photosynthèse et la croissance des plantes.

- Immeubles de bureaux : Surveille la qualité de l'air pour assurer la santé et le confort des employés.

- Ateliers/Entrepôts industriels : Empêche l’accumulation de CO2 dans les espaces confinés.

- Espaces publics : Gère la qualité de l’air dans les hôpitaux, les écoles et les centres commerciaux.

- Bâtiments intelligents et systèmes CVC : permet une surveillance centralisée et des réglages de ventilation automatisés.

 Instructions d'installation pour capteurs de CO2 avec Modbus RS485

1. Emplacement d'installation : Montez à 1,5 à 2 mètres au-dessus du sol pour une représentation précise de la qualité de l'air.

2. Méthode de montage : Fixez avec des vis ou des clips sur les murs ou les armoires de commande.

3. Câblage : connectez les bornes RS485 A/B au bus de communication et les bornes d'alimentation à l'alimentation CC 12-24 V.

4. Mise en service : définissez l'adresse Modbus et le débit en bauds pour l'intégration du système.

 Détails de la communication Modbus RS485

1. Protocole de communication :

Le capteur de CO2    NBL-W utilise le protocole Modbus RTU , une norme de communication série ouverte et largement adoptée pour l'automatisation industrielle. Il prend en charge la communication maître-esclave et s'intègre parfaitement aux automates programmables industriels, aux PC industriels et aux logiciels comme KingView ou LabVIEW.

2. Débit en bauds et configuration des paramètres :

   - Débits en bauds pris en charge : 4 800, 9 600, 19 200, 38 400

   - Paramètres par défaut : 8 bits de données, 1 bit d'arrêt, pas de parité (8N1)

   - Configuration à distance de l'adresse ou du débit en bauds pour répondre aux diverses exigences du système.

3. Communication multi-appareils :

   Le RS485 prend en charge jusqu'à 32 appareils sur un même bus (extensible avec des répéteurs). Les adresses uniques des appareils permettent une surveillance centralisée de plusieurs capteurs, réduisant ainsi les coûts de câblage.

4. Caractéristiques électriques et recommandations de câblage :

   - Utilisez des câbles blindés à paires torsadées pour améliorer les performances anti-interférences.

   - Installez une résistance de terminaison de 120Ω au niveau du dispositif final pour éviter la réflexion du signal.

   - Assurez-vous que les connexions de ligne A/B sont correctes pour éviter les problèmes de communication.

 Résumé

Le NBL-W-CO2 est un capteur de CO2 hautes performances et facile à intégrer, doté d'une communication Modbus RS485, idéal pour les applications industrielles, agricoles et commerciales. Sa haute précision, ses capacités anti-interférences et sa communication longue distance en font un choix idéal pour les systèmes intelligents de surveillance de la qualité de l'air. Compact, faible consommation (0,2 W) et compatible avec les systèmes courants, il prend en charge la gestion des serres, la qualité de l'air des bureaux, la sécurité industrielle et les applications de bâtiments intelligents, offrant ainsi aux clients du monde entier une solution de surveillance du CO2 fiable et efficace.

Fiche technique du capteur de dioxyde de carbone ( capteur de CO2 ) :

Manuel d'instructions du capteur de dioxyde de carbone NBL-W-CO2-2000ppm.pdf

Manuel d'instructions du capteur de dioxyde de carbone NBL-W-CO2 5 000 ppm.pdf
