Anémomètre avec sortie de tension (0-2,5 V / 0-5 V)

Présentation  du capteur de vitesse du vent de haute précision

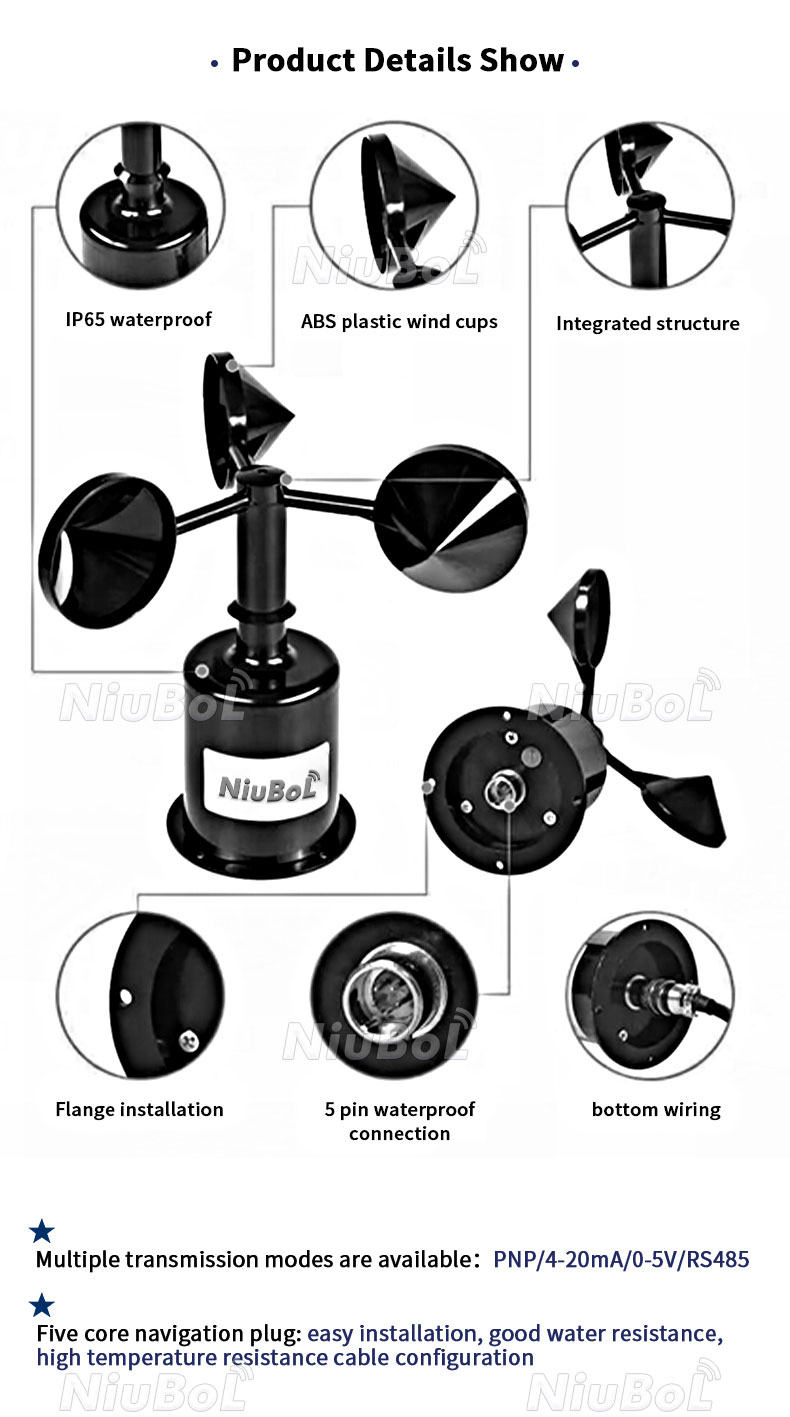

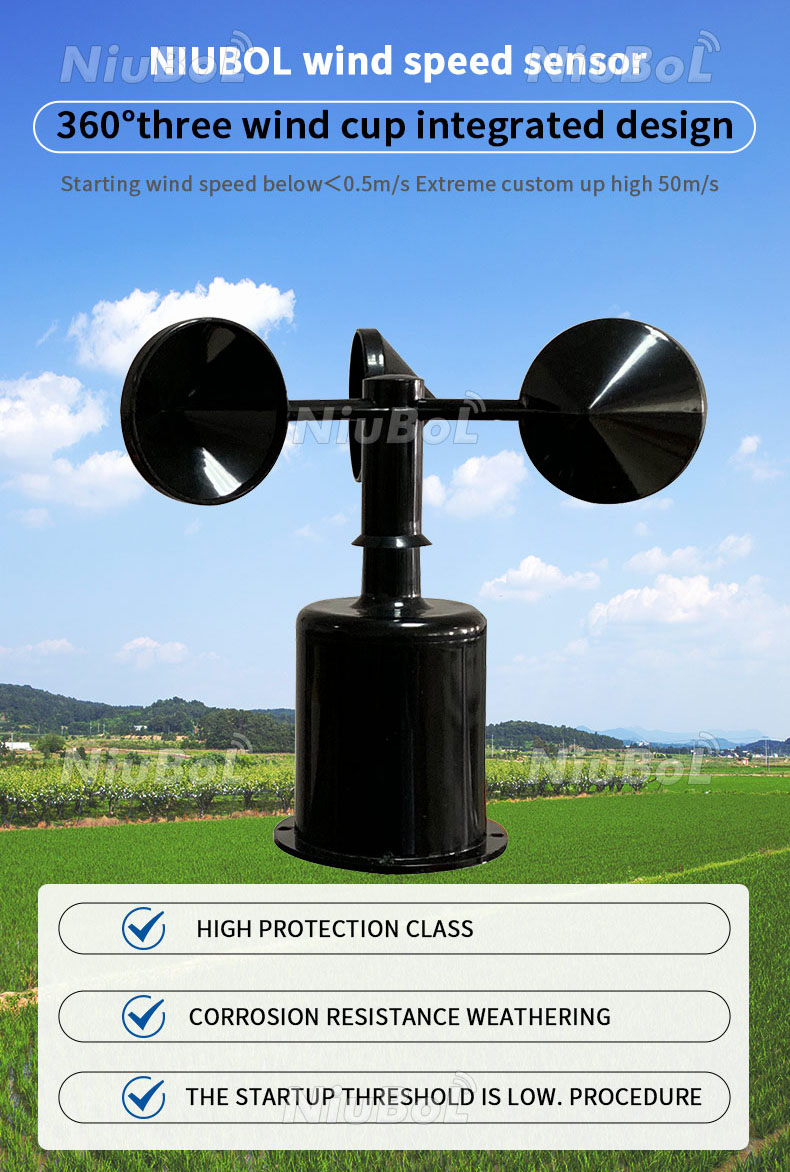

Ce capteur de vitesse du vent présente une conception classique à trois coupelles en fibre de carbone haute résistance, offrant une durabilité et une sensibilité exceptionnelles avec un seuil de démarrage bas de seulement 0,5 m/s. Le traitement du signal intégré permet une tension de sortie de 0 à 2,5 V ou de 0 à 5 V, ce qui le rend hautement adaptable à diverses applications industrielles. Avec un indice de protection IP45 et une large plage de températures de fonctionnement (-40 °C à 80 °C), ce capteur est idéal pour la surveillance du vent en extérieur dans les domaines de la météorologie, des environnements marins, de l'agriculture, des transports, etc.

 Avantages et caractéristiques de l'anémomètre

 Haute précision : Précision de mesure de ±(0,3 + 0,03V) m/s avec une résolution de 0,1 m/s.

 Sortie de tension : prend en charge les sorties 0–2,5 V ou 0–5 V, compatible avec divers systèmes d'acquisition de données.

 Large plage de mesure : prend en charge 0 à 45 m/s ou 0 à 70 m/s selon le modèle.

 Faible vitesse du vent au démarrage : ≤ 0,5 m/s pour une sensibilité élevée dans des conditions de faible vent.

 Léger et économe en énergie : pèse seulement 130 g, avec une faible consommation d'énergie (50 mW).

 Matériaux durables : les coupelles en fibre de carbone résistent à la corrosion, idéales pour une utilisation à long terme dans des environnements difficiles.

 Options d'alimentation flexibles : fonctionne sur une alimentation CC 5 V ou 12-24 V.

 Protection IP45 : Résistant à la poussière et aux éclaboussures pour des performances extérieures stables.

 Spécifications techniques de l'anémomètre

Vitesse du vent

 Plage de mesure : 0–45 m/s ou 0–70 m/s

 Précision : ±(0,3 + 0,03V) m/s (V : vitesse du vent)

 Résolution : 0,1 m/s

 Vitesse du vent au démarrage : ≤ 0,5 m/s

Autres paramètres

 Alimentation : DC 5 V ou DC 12–24 V

 Type de sortie : Tension (0–2,5 V ou 0–5 V)

 Résistance de charge : ≥ 1 KΩ (sortie de tension)

 Longueur du câble : 2,5 m (standard)

 Température de fonctionnement : -40℃ à +80℃

 Humidité relative : ≤ 100 % HR

 Niveau de protection : IP45

 Puissance nominale du câble : 300 V, 80 °C

 Poids : 130 g

 Consommation électrique : 50 mW

 Formules de calcul

 Pour une sortie de 0 à 5 V :

  L = V / 5 × L

  W = vitesse du vent (m/s), V = tension de sortie (V), L = vitesse du vent à pleine échelle (m/s)

 Pour une sortie de 0 à 2,5 V :

  L = V / 2,5 × L

  W = vitesse du vent (m/s), V = tension de sortie (V), L = vitesse du vent à pleine échelle (m/s)

 Avantages de la sortie de tension de l'anémomètre (0–2,5 V / 0–5 V)

La sortie de tension est un format largement adopté dans les applications industrielles et de recherche en raison des avantages suivants :

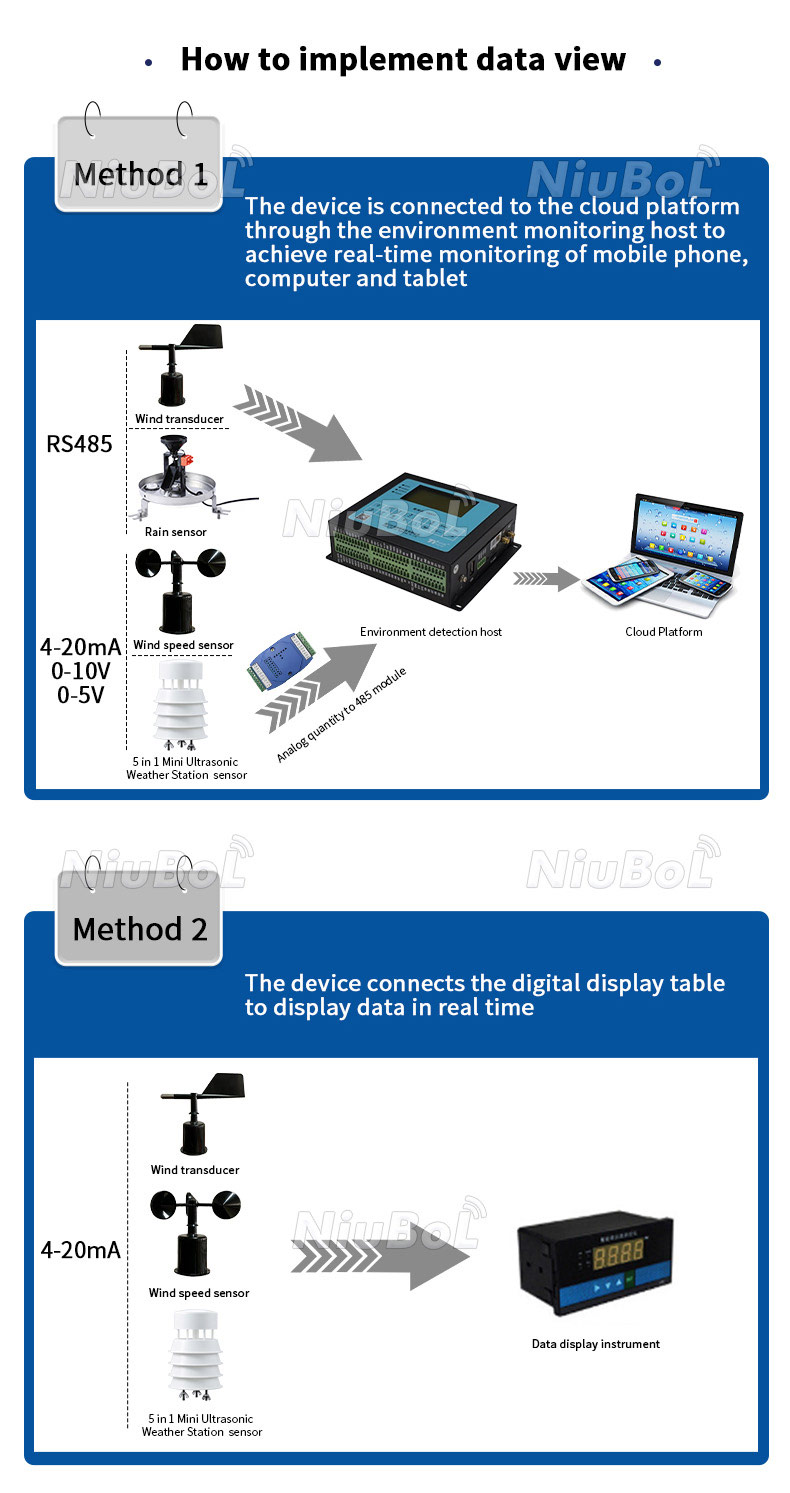

 Haute compatibilité : s'intègre facilement aux enregistreurs de données, aux automates programmables et aux microcontrôleurs.

 Faible consommation d'énergie : transmission de signal efficace adaptée à un fonctionnement extérieur à long terme.

 Sortie linéaire : une relation linéaire simple entre la tension et la vitesse du vent simplifie le calcul.

 Facilité d'étalonnage : la sortie de tension est simple à surveiller et à étalonner.

 Câblage flexible : livré avec un câble de 2,5 m et une forte capacité de charge (≥ 1 KΩ), prenant en charge la transmission longue distance.

 Ces caractéristiques en font un choix fiable pour les systèmes de surveillance du vent de précision.

 Scénarios d'application de l'anémomètre

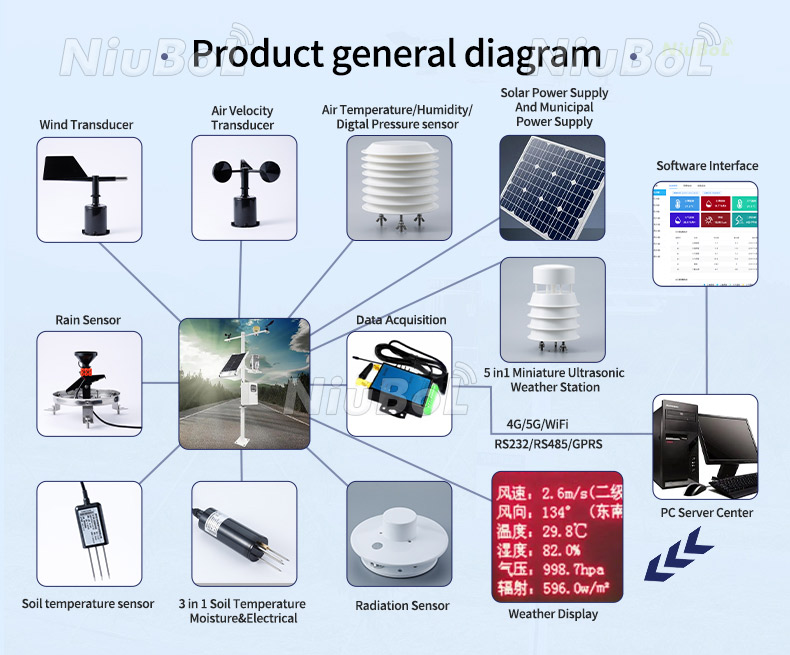

Cet anémomètre à sortie de tension est largement utilisé dans :

 Surveillance météorologique : fournit des données précises pour les prévisions météorologiques et les études climatiques.

 Gestion agricole : Soutient l'optimisation de la ventilation et de l'irrigation dans les fermes et les serres.

 Aviation et ports : améliore la sécurité grâce à des données de vitesse du vent en temps réel pour les pistes et les opérations maritimes.

 Surveillance environnementale : Aide à la recherche sur la qualité de l’air et la dispersion des polluants dans les zones urbaines et industrielles.

 Automatisation industrielle : utilisée dans l'énergie éolienne et les systèmes CVC pour l'optimisation des performances.

 Recherche marine : permet une collecte fiable de données éoliennes dans les environnements côtiers et offshore.

Conclusion

Ce capteur de vitesse du vent est doté d'une conception robuste à trois coupelles, d'une construction en fibre de carbone et d'une tension de sortie polyvalente (0–2,5 V / 0–5 V). Il offre une grande précision (± 0,3 + 0,03 V m/s) et une faible vitesse de démarrage (≤ 0,5 m/s). Son indice de protection IP45 et sa large plage de fonctionnement (-40 °C à 80 °C, ≤ 100 % HR) garantissent une fiabilité à long terme dans les environnements difficiles. Léger et économe en énergie, il s'intègre facilement à divers systèmes de surveillance, ce qui en fait une solution idéale pour la météorologie, l'agriculture, les transports, etc.
