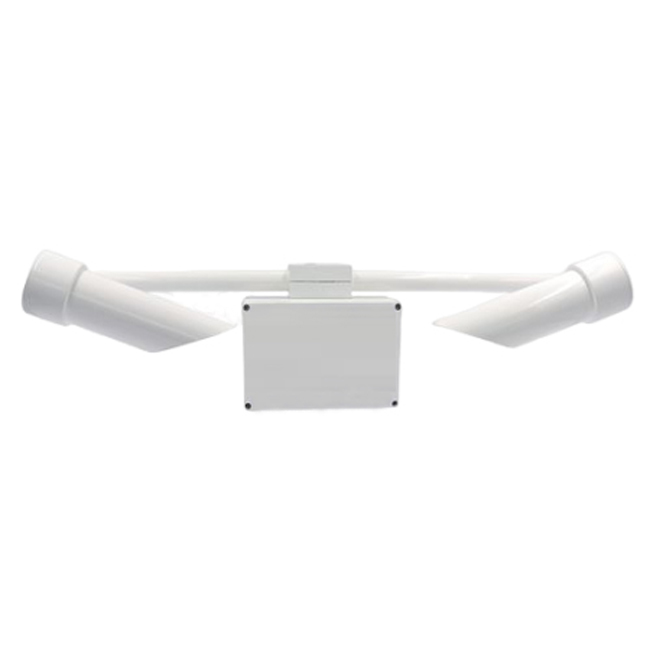

Capteur de visibilité et de temps présent

Présentation du produit Capteur de visibilité et de temps présent

Le capteur de visibilité et de temps présent est une nouvelle génération d'équipement de surveillance de la visibilité météorologique basé sur le principe avancé de diffusion des fronts d'aérosols. Innovation innovante, il remplace l'instrument traditionnel de visibilité transmissive et est largement utilisé dans les stations météorologiques, les stations météorologiques automatiques distantes , les aéroports, les autoroutes, les voies aériennes, les grands navires et autres zones de transport clés. Il fournit des données de visibilité de haute précision et de haute fiabilité pour tous types d'environnements.

Le capteur de visibilité et de temps présent est un équipement de surveillance de la visibilité météorologique de nouvelle génération, basé sur le principe de diffusion des fronts d'aérosols. Il est adapté aux stations météorologiques, aux stations météorologiques automatiques distantes , aux aéroports, aux autoroutes, aux voies aériennes, aux grands navires et à d'autres secteurs du transport, fournissant des données de visibilité météorologique précises.

Spécifications techniques du capteur de visibilité et de temps présent

Composants du système de capteurs de visibilité et de temps présent

Émetteur : tube laser intégré, transmet les signaux laser vers l'extérieur à un angle fixe.

Récepteur : Dispositif récepteur photosensible intégré, recevant des signaux diffusés pour garantir des données précises.

Unité de contrôle du microprocesseur : le microprocesseur intégré échantillonne et calcule la valeur de visibilité actuelle et transmet les données en temps réel via l'interface RS-485.

Avantages du capteur de visibilité et de temps présent

Anti-interférences puissantes : conception unique de la structure du récepteur à double diffusion, réduisant efficacement les interférences solaires et lumineuses parasites.

Niveau de protection élevé : aluminium rigide de haute qualité et acier inoxydable 316, traitement de passivation de surface anodisé, protection multi-peinture, pour assurer un fonctionnement stable à long terme.

Conception de protection contre la foudre : l'interface de communication et l'interface d'alimentation sont équipées d'une conception de protection contre la foudre pour protéger l'équipement contre les dommages causés par la foudre.

Intelligent et stable : le circuit de surveillance intégré assure un fonctionnement stable et fiable à long terme ; la puce d'interface de communication dispose d'une protection antistatique de 15 KV pour garantir un fonctionnement sûr.

Conception intégrée : l'émetteur de lumière, le récepteur de lumière hautement sensible et le contrôleur de microprocesseur intelligent sont intégrés dans une seule unité, adoptant la technologie de lumière pulsée infrarouge pour capturer avec précision les informations de diffusion vers l'avant des particules d'aérosol dans l'atmosphère.

Mesure précise : l'intensité lumineuse diffusée est convertie en plage de vision optique météorologique (MOR) par des algorithmes de microprocesseur avancés, couvrant une large gamme de conditions météorologiques de près à loin.

Communication pratique : prend en charge l'alimentation DC12V et la transmission facile des données au centre de surveillance via l'interface de communication RS485, garantissant une surveillance et une analyse en temps réel.

Fonctionnalités principales du capteur de visibilité et de temps présent

Mesure de haute précision : la technologie de lumière pulsée infrarouge, combinée à des algorithmes de modélisation mathématique spéciaux, calcule avec précision la portée optique de vision météorologique (MOR), garantissant que la précision de mesure atteint 2 % à ≤ 2 km et ± 10 % à 2 km-10 km.

Grande adaptabilité : plage de température de fonctionnement de -40℃ à 80℃, humidité 0-95% HR, avec niveau de protection IP65, s'adapte à une variété d'environnements difficiles, y compris les zones côtières.

Conception à faible consommation d'énergie : la consommation d'énergie moyenne n'est que de 0,8 W, prend en charge l'alimentation par batterie ou par panneau solaire, facile à utiliser dans les zones reculées ou les sites sans surveillance, convient à l'alimentation par batterie ou par panneau solaire.

Entretien pratique : la lentille optique est spécialement revêtue pour réduire l'accumulation de poussière, cycle de nettoyage jusqu'à 3 mois, réduisant les coûts de maintenance.

Communication intelligente : prend en charge l'interface de communication RS485, utilisant le protocole MODBUS standard, débit en bauds 9600, pour assurer une transmission de données stable et fiable.

Stable et fiable : circuit de surveillance intégré, fonctionnement stable à long terme, MTBF supérieur à 18 000 heures.

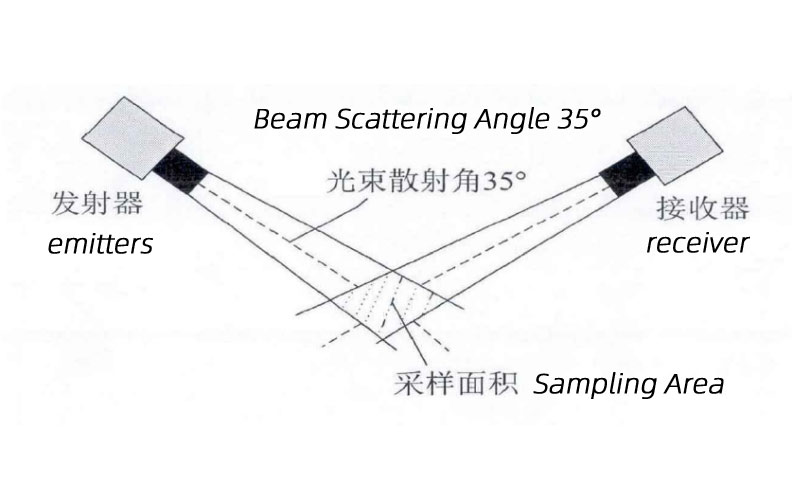

Principe de diffusion frontale : en utilisant une mesure de la lumière diffusée vers l'avant à moins de 90 degrés, en se concentrant sur l'effet de diffusion près de l'angle de diffusion frontale central, reflétant avec précision les conditions atmosphériques locales.

Zone d'échantillonnage précise : L'intersection des chemins optiques d'émission et de réception définit une zone d'échantillonnage précise, garantissant l'exactitude et la pertinence des données.

Forte adaptabilité : pour le brouillard, la fumée, la brume, les tempêtes de poussière et les précipitations, il fournit une évaluation de la visibilité de haute précision dans un rayon de 100 km, et les effets de diffusion moléculaire sont pris en compte sur de longues distances pour garantir la validité scientifique des données.

Scénarios d'application des capteurs de visibilité et de temps présent

Surveillance météorologique : stations météorologiques, stations météorologiques automatiques à distance , fournissant des données de visibilité météo en temps réel.

Transports : aéroports, autoroutes, voies aériennes, grands navires, pour assurer la sécurité et la fluidité du trafic.

Surveillance environnementale : diverses stations de surveillance environnementale, suivi de la qualité de l'air et des changements de visibilité.

Comment utiliser le capteur de visibilité et de temps présent et précautions :

Comment utiliser le capteur de visibilité et de temps présent ?

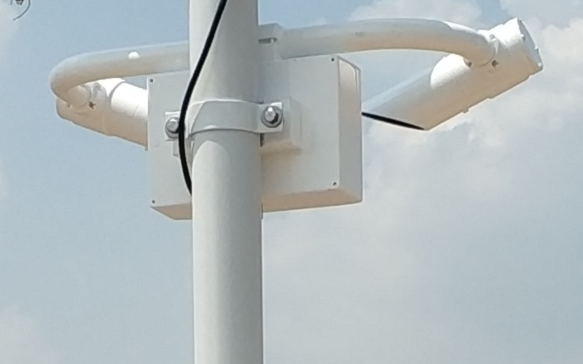

1. Installation et raccordement

Emplacement d'installation : Choisissez un emplacement ouvert, dégagé et représentatif des conditions météorologiques moyennes de la zone de surveillance. Évitez d'installer le capteur à proximité de sources de pollution afin de réduire les erreurs.

Connexion d'alimentation : utilisez une alimentation DC12V pour le capteur afin de garantir une alimentation électrique stable et fiable.

Connexion de communication : utilisez un câble RS485 à trois fils pour connecter le capteur à l'ordinateur supérieur du centre de surveillance. Les paramètres de communication, tels que le débit en bauds, sont configurés conformément au protocole MODBUS standard.

2. Configuration du système

Commandes intégrées : Via le terminal d'affichage ou le logiciel de l'ordinateur hôte, utilisez plusieurs jeux de commandes intégrées pour configurer les paramètres et les fonctions du système. Cela inclut le réglage de la plage de mesure, de la fréquence d'échantillonnage des données, du protocole de communication, etc.

Paramètres du logiciel : Configurez les paramètres de réception et de traitement des données correspondants dans le logiciel informatique supérieur du centre de surveillance pour garantir que les données envoyées par les capteurs peuvent être reçues en temps réel et analysées avec précision.

3. Surveillance et enregistrement des données

Affichage en temps réel : le logiciel informatique supérieur affiche les valeurs de visibilité météorologique et les informations d'état en temps réel, ce qui permet au personnel de surveillance de comprendre les conditions météorologiques à temps.

Enregistrement des données : définissez la fonction d'enregistrement des données pour enregistrer les données de surveillance dans la base de données régulièrement ou en temps réel pour une analyse et un traitement ultérieurs.

Précautions

1. Adaptabilité environnementale

Température et humidité : Assurez-vous que le capteur fonctionne dans les limites de température (-40℃ à 80℃) et d'humidité (0-95% HR) spécifiées pour éviter l'influence d'un environnement extrême sur les performances du capteur.

Protection : Le capteur a une protection IP65, mais il faut toujours faire attention à l'eau et à l'humidité, éviter une immersion prolongée dans l'eau ou une exposition à un environnement fortement corrosif.

2. Entretien et nettoyage

Nettoyage régulier : en fonction de l'environnement et de la fréquence d'utilisation, nettoyez régulièrement la lentille optique pour éviter que la poussière, les embruns, l'huile et autres polluants n'affectent la précision des mesures. Il est généralement recommandé de nettoyer l'appareil tous les trois mois ou d'ajuster le cycle de nettoyage en fonction des besoins.

Vérification de l'étalonnage : étalonnez régulièrement le capteur pour garantir la précision et la fiabilité des données de mesure. Pour connaître la méthode et la période d'étalonnage spécifiques, reportez-vous au manuel du produit ou consultez le fabricant.

3. Sécurité électrique

Mesures de protection contre la foudre : le capteur a une conception de protection contre la foudre, mais dans les zones sujettes à la foudre, il faut toujours faire attention à la protection contre la foudre pour éviter d'endommager l'équipement causé par la foudre.

Antistatique : faites attention à l'antistatique pendant le câblage et le fonctionnement pour éviter d'endommager le circuit par électricité statique.

4. Autres précautions

Évitez les interférences : lors de l'installation et de l'utilisation, évitez que le capteur soit affecté par des champs électromagnétiques puissants, des signaux haute fréquence et d'autres sources d'interférences.

Sauvegarde des données : Sauvegardez régulièrement les données de surveillance pour éviter toute perte ou tout dommage de données.

Fonctionnement professionnel : Il est recommandé que les travaux d'installation, de configuration et de maintenance soient effectués par des professionnels pour garantir le fonctionnement normal du capteur et la précision des données de mesure.

Grâce à l'introduction ci-dessus, vous comprendrez mieux l'utilisation du capteur de visibilité et de temps présent, ainsi que les précautions à prendre. Lors de son utilisation, veuillez suivre les instructions du produit et les spécifications associées pour garantir un fonctionnement sûr, stable et fiable du capteur.

Conseils d'achat :

Le capteur de visibilité et de temps présent est idéal pour la surveillance de la visibilité météorologique. Sa grande précision, sa stabilité et son adaptabilité environnementale vous apporteront un confort d'utilisation optimal. Contactez-nous dès aujourd'hui pour une solution personnalisée.
