Capteurs de visibilité du tunnel

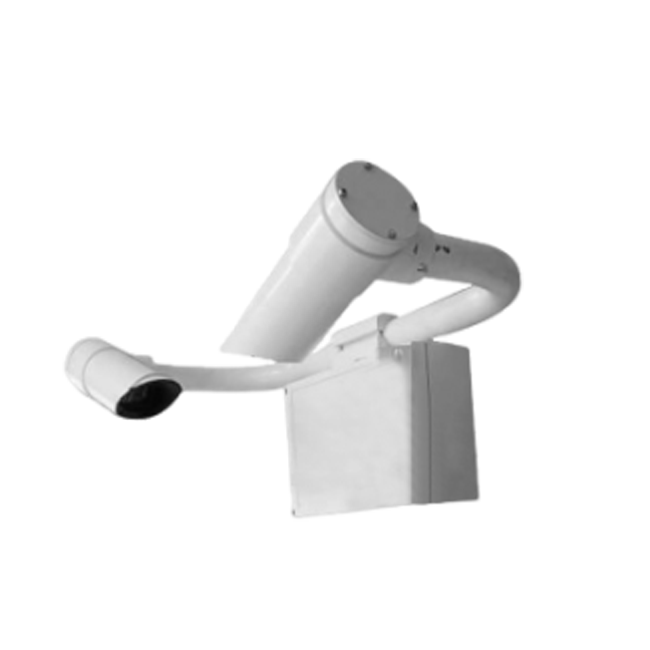

Présentation du produit Capteur de visibilité pour tunnel

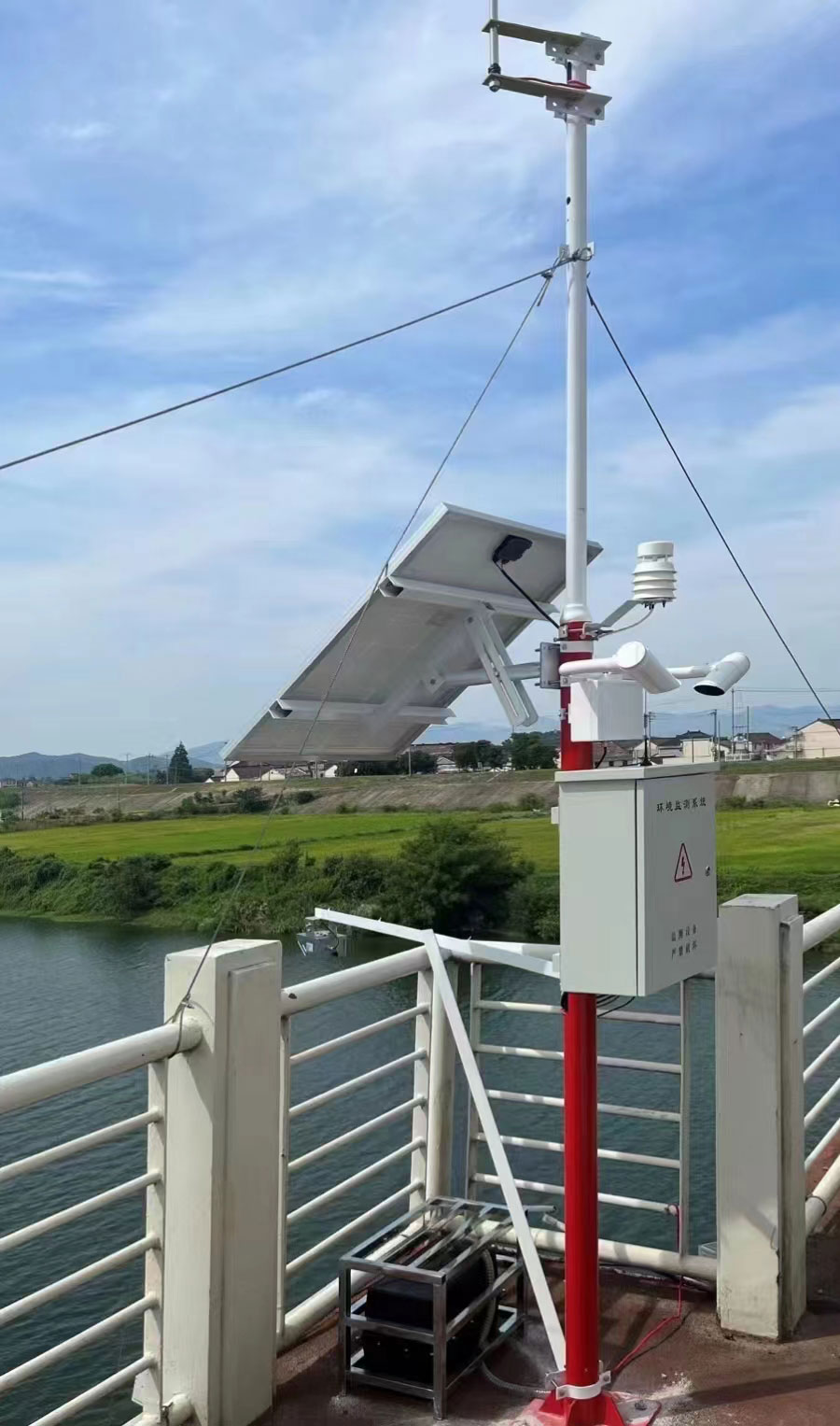

Le capteur de visibilité en tunnel est un équipement de surveillance de la visibilité météorologique de nouvelle génération, basé sur le principe de diffusion des fronts d'aérosols. Il est adapté aux stations météorologiques, aux stations météorologiques automatiques distantes , aux aéroports, aux autoroutes, aux voies aériennes, aux grands navires et autres services de transport. Il fournit des mesures précises de la visibilité météorologique pour vous aider à relever les défis d'un environnement complexe et changeant.

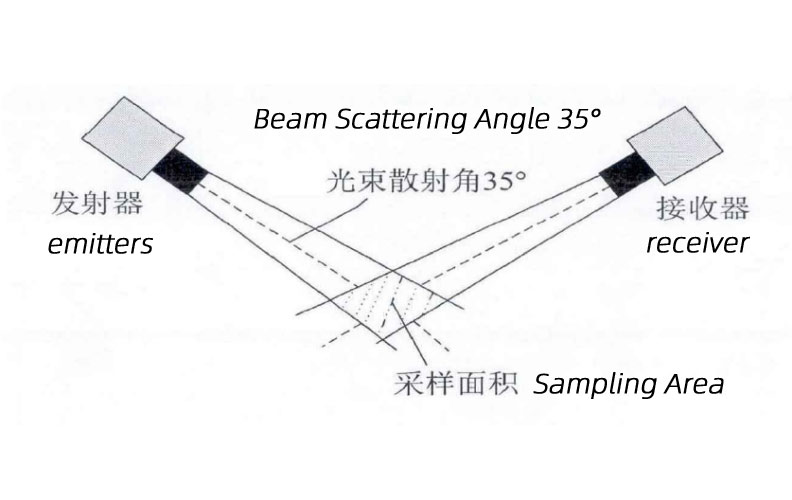

Principe de fonctionnement du capteur de visibilité  du tunnel

- Technologie de diffusion vers l'avant : obtient avec précision l'intensité lumineuse diffusée des particules en suspension dans la zone d'échantillonnage en mesurant la lumière diffusée vers l'avant à moins de 90 degrés.

- Conception croisée : les chemins optiques de l'émetteur et du récepteur sont croisés pour former une zone d'échantillonnage précise, réalisant une mesure de haute précision.

Paramètres techniques du capteur de visibilité du tunnel

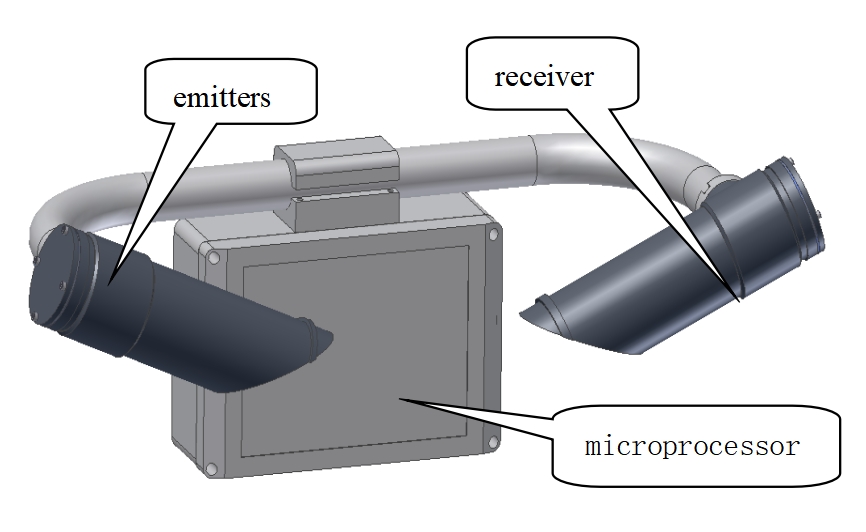

Composition de la structure du capteur de visibilité  du tunnel

- Émetteur : tube laser intégré, transmet les signaux laser vers l'extérieur à un angle fixe.

- Récepteur : Dispositif récepteur photosensible intégré, utilisé pour recevoir des signaux diffusés.

- Unité de contrôle à microprocesseur : échantillonne et calcule la valeur de visibilité actuelle et la transmet au terminal d'acquisition de données via l'interface RS-485.

Caractéristiques du produit du capteur de visibilité  du tunnel

- Conception de structure intégrée : compacte et petite, facile à installer et à transporter.

- Structure du récepteur à double diffusion : réduit efficacement les interférences solaires et lumineuses parasites.

- Traitement de revêtement spécial : anti-poussière, anti-moisissure, réduit les risques de pollution de l'environnement.

- Matériaux de haute qualité : aluminium rigide et acier inoxydable 316, traitement de passivation anodisé, résistance à la corrosion.

- Conception à faible consommation d'énergie : moins de 1 W, s'adapte à une variété de modes d'alimentation.

- Stabilité de fonctionnement à long terme : circuit de surveillance intégré, travail stable et fiable.

 Fiabilité et maintenance des capteurs de visibilité du tunnel

- Temps moyen entre pannes (MTBF) : plus de 18 000 heures

- Lentille optique propre : 3 mois, ou selon l'utilisation de l'environnement

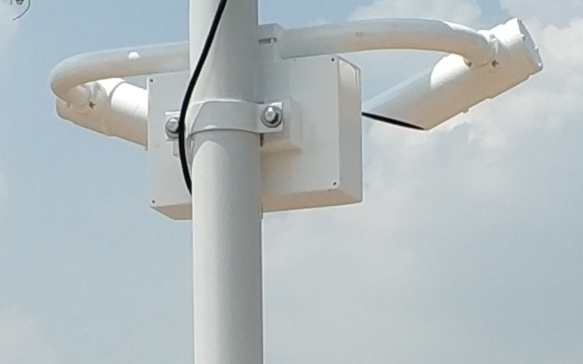

 Installation du capteur de visibilité du tunnel Remarque

1. Emplacement d'installation : des points de surveillance représentatifs doivent être sélectionnés pour éviter l'ombrage et les interférences.

2. Accès à l'alimentation électrique : assurez-vous que la tension d'alimentation est stable et répond aux exigences de DC12V.

3. Interface de communication : connectez correctement le câble de communication RS485 et suivez le protocole MODBUS standard.

4. Entretien environnemental : Nettoyez régulièrement la lentille optique pour éviter l'accumulation de poussière et de saleté.

5. Inspection régulière : vérifiez l'état de fonctionnement du capteur et la précision de la mesure pour garantir l'exactitude des données.

 Incarnation de la valeur du capteur de visibilité du tunnel

Le capteur de visibilité du tunnel vous fournit les valeurs suivantes :

- Assurer la sécurité du trafic : surveillance en temps réel de la visibilité du tunnel, servant de base à la prise de décision du service des transports.

- Améliorer l'efficacité du travail : acquisition et transmission automatiques des données, réduire la charge de travail.

- Forte adaptabilité : applicable à une variété d'environnements difficiles, stable et fiable.

 Scénarios d'application des capteurs de visibilité

Un capteur de visibilité est un appareil utilisé pour mesurer la visibilité de l'atmosphère. Il mesure les caractéristiques de diffusion et d'absorption de la lumière afin de déterminer la concentration de particules dans l'atmosphère et la visibilité. Ses applications sont très variées et couvrent des domaines variés tels que la météorologie, les transports, la surveillance environnementale, etc. Voici une description de scénarios d'application spécifiques :

1. Observation météorologique

   - Surveillance en temps réel de la visibilité atmosphérique : le capteur de visibilité est l'un des équipements importants de la station d'observation météorologique, qui peut surveiller la visibilité atmosphérique en temps réel et fournir des données précises pour les prévisions météorologiques.

   - Jugement des phénomènes météorologiques : En mesurant la lumière diffusée et les précipitations de la cible, le capteur de visibilité est capable de juger les phénomènes météorologiques actuels, tels que le brouillard, la brume, la pluie, la neige, etc., fournissant une base importante pour les prévisions météorologiques.

2. Sécurité des transports

   - Détection de la visibilité des transports : les capteurs de visibilité permettent de détecter la visibilité des autoroutes, des voies ferrées, des voies navigables et d'autres moyens de transport afin de garantir la sécurité routière. En cas de brouillard, de brume sèche ou d'autres conditions météorologiques défavorables, les capteurs de visibilité peuvent fournir des données de visibilité en temps réel, constituant une référence importante pour la gestion et la planification du trafic.

   - Surveillance de la visibilité des installations de transport : les capteurs de visibilité peuvent également être utilisés pour surveiller la visibilité des installations de transport telles que les ponts et les tunnels afin de garantir le fonctionnement normal et l'utilisation sûre de ces installations dans des conditions météorologiques défavorables.

3. Sécurité des vols

   - Détection de la visibilité des pistes d'aéroport : les capteurs de visibilité sont des dispositifs essentiels à la sécurité des vols. Ils permettent de détecter la portée des pistes d'aéroport afin de garantir la sécurité des avions au décollage et à l'atterrissage. Par faible visibilité, ils fournissent des données de visibilité en temps réel, une référence précieuse pour les pilotes.

4. Surveillance environnementale

   - Détection de la qualité de l'air : les capteurs de visibilité peuvent également être utilisés dans le domaine météorologique pour détecter la concentration de polluants atmosphériques, tels que les PM2,5, l'ozone, etc., pour aider les gens à comprendre la situation de la qualité de l'air et fournir un support de données pour la protection et la gouvernance de l'environnement.

5. Autres scénarios d'application

   - Réseau de détection de brouillard : les capteurs de visibilité jouent un rôle important dans le réseau de détection de brouillard, qui peut surveiller la situation de brouillard en temps réel et fournir des informations d'alerte précoce aux services concernés.

   - Plateformes de forage offshore : Dans les plates-formes de forage offshore et d'autres environnements, les capteurs de visibilité peuvent surveiller les changements météorologiques en temps réel pour garantir la sécurité opérationnelle.

   - Sécurité des frontières : les capteurs de visibilité peuvent également être utilisés pour la surveillance de la sécurité des frontières, grâce à une surveillance en temps réel de la visibilité, pour fournir un soutien important à la patrouille et à la surveillance des frontières.

En résumé, les capteurs de visibilité offrent un large éventail d'applications dans les domaines de l'observation météorologique, de la sécurité des transports, de la sécurité aérienne, de la surveillance environnementale et bien d'autres. Grâce aux progrès technologiques et à l'expansion constante des applications, les performances des capteurs de visibilité continueront de s'améliorer, apportant plus de confort et de protection à la production et à la vie quotidienne des utilisateurs. Choisissez les capteurs de visibilité pour tunnels pour votre sécurité routière ! Pour toute question, n'hésitez pas à nous contacter, nous serons ravis de vous répondre.
