Anémomètre 4-20 mA

Un anémomètre est un instrument ou un appareil utilisé pour mesurer la vitesse du vent. Il détermine la vitesse du vent en mesurant la force ou l'effet du vent sur ses composants de détection, tels que des coupelles, des pales ou des fils chauds.

L' anémomètre 4-20 mA utilise une boucle de courant de 4-20 milliampères (mA) pour transmettre des signaux analogiques. Voici son fonctionnement habituel :

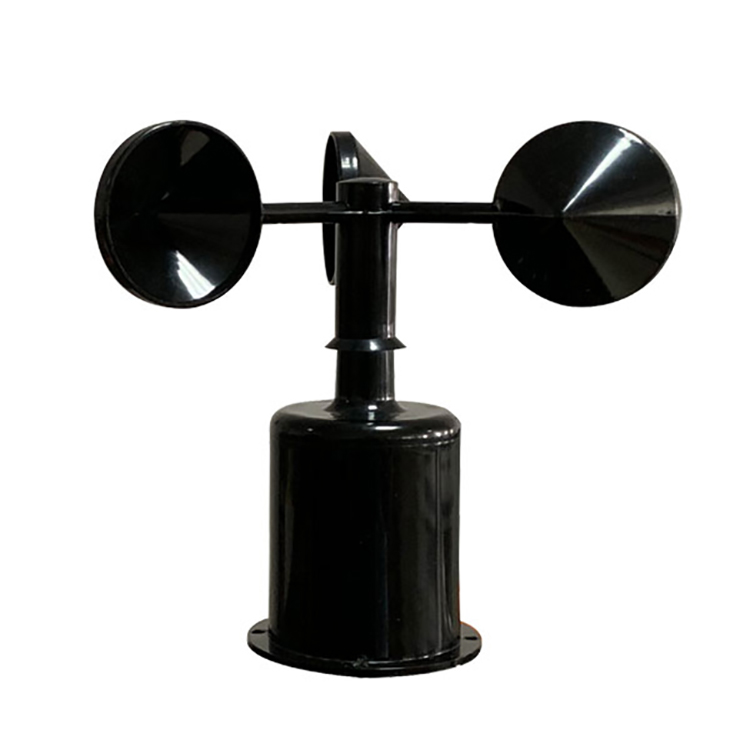

 1. Capteur anémomètre : Le capteur anémomètre mesure la vitesse et la direction du vent à l'aide de diverses technologies telles que l'anémométrie à coupelle, à hélice ou sonique.

 2. Conversion du signal : Les signaux analogiques du capteur anémométrique sont convertis en un signal de courant de 4 à 20 mA. Le signal de 4 mA représente la limite inférieure de la plage de mesure (par exemple, vitesse du vent nulle), tandis que le signal de 20 mA représente la limite supérieure de la plage (par exemple, vitesse du vent maximale).

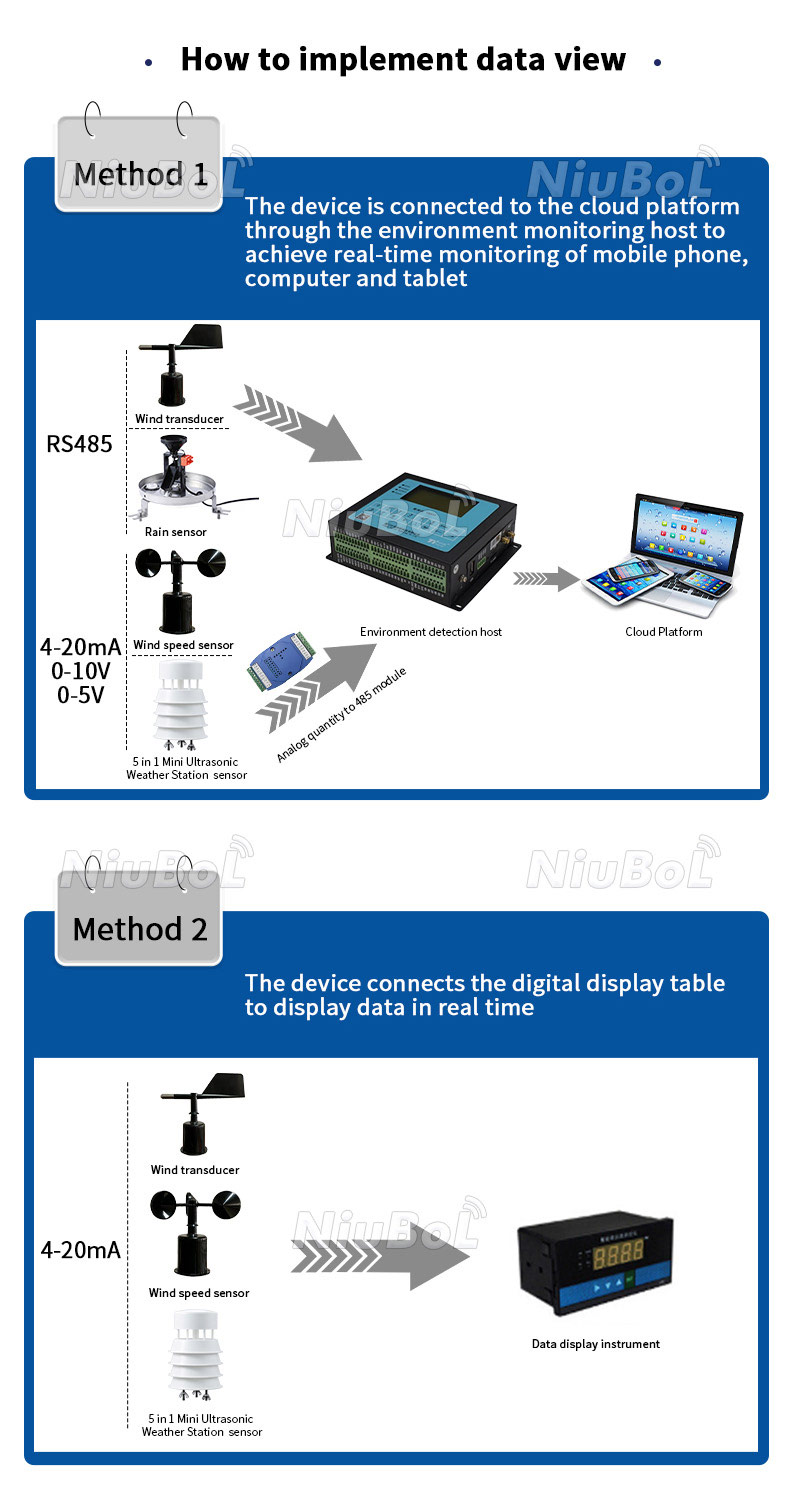

 3. Boucle de courant : L'anémomètre est connecté à un dispositif récepteur, tel qu'un enregistreur de données, un automate programmable industriel (API) ou un système de contrôle, via une boucle de courant à deux fils. L'anémomètre module le courant dans la boucle pour représenter la vitesse et la direction du vent mesurées.

 4. Câblage : L'anémomètre est câblé en série avec une alimentation et le récepteur. La boucle de courant ne nécessite généralement que deux fils, ce qui simplifie l'installation et réduit la sensibilité au bruit électrique sur de longues distances.

 5. Signal de courant : l'anémomètre transmet les informations de vitesse et de direction du vent mesurées sous forme de signal de courant de 4 à 20 mA. L'intensité du courant correspond linéairement au paramètre mesuré dans la plage spécifiée.

 6. Dispositif de réception : Le dispositif de réception surveille le courant dans la boucle et le convertit en signal de tension pour traitement. Il peut ensuite afficher, enregistrer ou manipuler les données de vitesse et de direction du vent selon les besoins, à des fins de surveillance ou de contrôle.

 7. Plage de mesure : Le signal 4-20 mA a une plage standardisée de 4 mA à 20 mA, ce qui permet une intégration facile avec divers types de systèmes d'instrumentation et de contrôle industriels.

 Les anémomètres 4-20 mA sont couramment utilisés dans les applications industrielles, les systèmes de contrôle de processus et la surveillance à distance, où la robustesse, l'immunité au bruit et la compatibilité avec l'instrumentation existante sont des critères essentiels. La norme de boucle de courant 4-20 mA offre une méthode fiable pour la transmission de signaux analogiques sur de longues distances et dans des environnements électriquement bruyants.

Les principales utilisations de l'anémomètre 4-20 mA incluent, sans s'y limiter, les suivantes :

 L'anémomètre 4-20 mA est un instrument de mesure de la vitesse du vent dont le signal de sortie est un courant de 4-20 mA. Il se caractérise par une grande précision de mesure, une bonne stabilité et une forte capacité anti-interférence. Voici ses principales utilisations :

 Contrôle d'automatisation industrielle : le signal de sortie de l'anémomètre 4-20 mA peut être associé à divers systèmes de contrôle d'automatisation industrielle pour surveiller la vitesse du vent dans le processus de production, afin de réaliser le contrôle précis de l'environnement de production et d'améliorer l'efficacité de la production et la qualité du produit.

 Surveillance environnementale : Dans le domaine de la protection de l'environnement, l'anémomètre 4-20 mA peut être utilisé pour surveiller la diffusion et la transmission des polluants atmosphériques, fournissant un support de données pour l'évaluation de la qualité de l'air et le contrôle de la pollution.

 Gestion de l'énergie : Dans le domaine de la gestion de l'énergie, l'anémomètre 4-20 mA peut être utilisé pour surveiller la vitesse du vent des éoliennes afin d'évaluer l'utilisation des ressources énergétiques éoliennes et l'efficacité de la production d'énergie des éoliennes.

 Applications agricoles : Dans le domaine de l'agriculture, les anémomètres 4-20 mA peuvent être utilisés pour surveiller la vitesse du vent, la direction du vent et d'autres paramètres météorologiques dans les terres agricoles, afin que les agriculteurs puissent organiser rationnellement le temps de plantation et de récolte des cultures et améliorer l'efficacité de la production agricole.

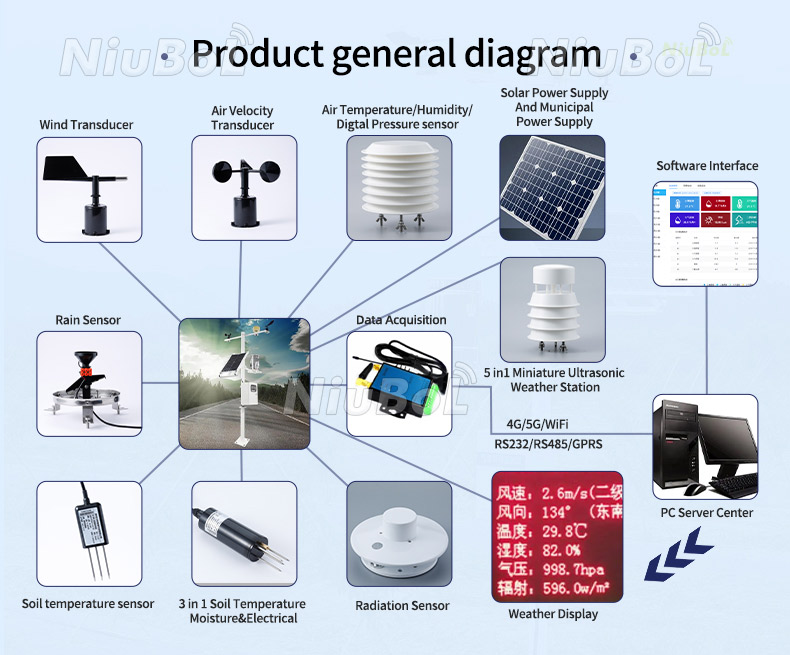

 Surveillance météorologique : les stations météorologiques peuvent utiliser un anémomètre 4-20 mA pour surveiller la vitesse et la direction du vent et fournir des données météorologiques pour soutenir les prévisions météorologiques et la recherche climatique.

 En résumé, l'anémomètre 4-20 mA offre un large éventail d'applications, notamment pour le contrôle de l'automatisation industrielle, la surveillance de la protection de l'environnement, la gestion de l'énergie, les applications agricoles et la surveillance météorologique. Il fournit un support de données essentiel et une garantie technique pour la production et la recherche scientifique dans divers secteurs. Il est important de tenir compte de l'utilisation spécifique et du choix de l'anémomètre 4-20 mA en fonction des besoins et des scénarios d'application.
