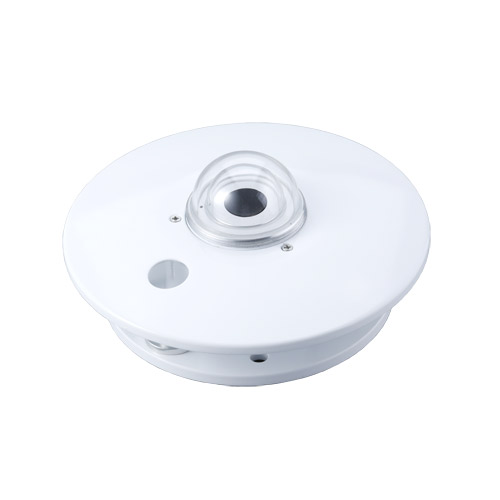

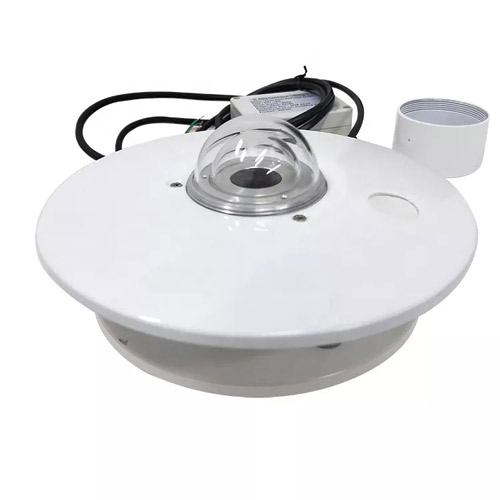

Capteurs de rayonnement solaire pyranomètres

Le pyranomètre ( capteur de rayonnement solaire SR) est un instrument utilisé pour mesurer l'intensité du rayonnement solaire (ultraviolet, visible et infrarouge). Il se compose généralement d'un détecteur plan et d'un enregistreur de données pour mesurer l'intensité du rayonnement perpendiculairement à la direction du soleil.

Les capteurs de rayonnement solaire pyranomètres peuvent être utilisés dans une large gamme d'applications dans de nombreux domaines tels que :

Météorologie : Les capteurs de rayonnement solaire pyranomètres sont utilisés pour mesurer le rayonnement solaire afin de comprendre le changement climatique et les prévisions météorologiques.

Agriculture : Les capteurs de rayonnement solaire pyranomètres sont utilisés pour mesurer la quantité de rayonnement solaire reçue par les cultures afin d'optimiser l'irrigation et l'utilisation d'engrais et d'améliorer les rendements des cultures.

Architecture : Les capteurs radiomètres solaires sont utilisés pour mesurer la quantité de rayonnement solaire reçue par les surfaces des bâtiments afin de contribuer à la conception de bâtiments plus économes en énergie.

Surveillance environnementale : les capteurs pyranométriques sont utilisés pour mesurer le rayonnement solaire et les niveaux d'UV dans l'environnement afin de contribuer à surveiller la qualité de l'air et les effets du rayonnement UV sur la santé.

En résumé, les capteurs de rayonnement solaire pyranomètres sont un instrument important qui peut être utilisé dans de nombreuses applications et peut fournir des données utiles sur le rayonnement solaire pour aider à mieux comprendre l'environnement et le changement climatique.

Comment fonctionnent les capteurs de rayonnement solaire pyranomètres

Le principe de fonctionnement du Pyranomètre (Capteurs de Rayonnement Solaire) est basé sur la conversion de chaleur et la mesure de signaux électriques.

Les capteurs de rayonnement solaire à pyranomètre conventionnels utilisent généralement l'effet thermoélectrique et fonctionnent comme suit :

1. Détecteur : La partie détecteur du capteur est généralement constituée d'une surface noire plane qui absorbe le rayonnement solaire. Cette surface est appelée élément thermoélectrique, un thermocouple composé de deux matériaux différents. L'un est sensible à la chaleur, l'autre est utilisé pour la sortie électrique.

2. Conversion thermique : Lorsque le rayonnement solaire frappe la surface d'un élément thermoélectrique, l'énergie thermique est absorbée et convertie en chaleur. Cette chaleur modifie la différence de température entre les deux extrémités du thermocouple.

3. Mesure du signal électrique : Selon l'effet thermoélectrique, le thermocouple produit une différence de potentiel en réponse à la différence de température. Le capteur mesure la différence de potentiel entre les deux extrémités du thermocouple et la convertit en un signal électrique correspondant. Ce signal représente l'intensité du rayonnement solaire.

4. Enregistrement des données : Les capteurs sont généralement équipés d'un enregistreur de données ou connectés à d'autres appareils pour enregistrer et stocker les données de rayonnement solaire mesurées. Ces données peuvent être analysées et exploitées plus en détail.

Il convient de noter que si les thermocouples constituent un principe de fonctionnement courant des capteurs radiométriques solaires traditionnels, les capteurs radiométriques solaires modernes peuvent utiliser d'autres principes de fonctionnement, tels que l'effet photoélectrique ou la mesure des propriétés des matériaux semi-conducteurs. Il peut exister des différences entre ces principes de fonctionnement, mais l'objectif principal est de mesurer l'intensité du rayonnement solaire.

Prix des capteurs de rayonnement solaire pyranomètres

Les prix des capteurs de rayonnement solaire pyranomètres varient selon la marque, le modèle et les performances, et varient généralement de quelques centaines à quelques milliers de dollars. Voici quelques prix de référence :

1. modèles bas de gamme : certains des capteurs de rayonnement solaire pyranomètres les plus simples peuvent coûter entre 100 et 500 $.

2. Modèles de milieu de gamme : certains capteurs de rayonnement solaire pyranomètres de milieu de gamme peuvent coûter environ quelques milliers de dollars.

3. Modèles haut de gamme : Certains capteurs de rayonnement solaire pyranomètres hautes performances, qui peuvent coûter plus de 10 000 $.

Il est important de noter que le prix ne reflète pas toujours les performances du capteur. Parfois, des capteurs relativement moins chers peuvent fournir des données de bonne qualité, tandis que des capteurs relativement plus chers peuvent n'être avantageux que dans certains cas d'application spécifiques. Par conséquent, lors de l'achat d'un capteur de radiomètre solaire, il est important de choisir le modèle et la marque adaptés à vos besoins spécifiques, de les comparer et de les évaluer.

Considérations d'installation pour les capteurs de rayonnement solaire pyranomètres

Lors de l'installation du pyranomètre (capteurs de rayonnement solaire), voici quelques précautions :

1. Emplacement d'installation : Choisissez un emplacement pouvant recevoir le rayonnement solaire de manière adéquate, généralement dans un espace ouvert et dégagé. Évitez les grands bâtiments, les arbres et autres obstacles qui bloquent le rayonnement solaire.

2. Angle de montage : Le capteur doit être monté perpendiculairement au sol afin de garantir une mesure précise de l'intensité du rayonnement perpendiculairement à la direction du soleil. L'angle de montage peut également être ajusté avec précision pour répondre aux besoins d'une application particulière.

3. Évitez les ombres : Assurez-vous que le capteur et ses accessoires ne soient pas obscurcis par les ombres projetées par le capteur lui-même. Les ombres peuvent entraîner des mesures inexactes.

4. Nettoyage et entretien : Nettoyez régulièrement la surface du capteur pour vous assurer qu'elle n'est pas recouverte de poussière, de saleté ou d'autres impuretés. Cela garantit des résultats de mesure précis. Vérifiez également régulièrement l'état et les connexions du capteur pour vous assurer de son bon fonctionnement.

5. Emplacement de l'enregistreur de données : si le capteur doit être connecté à un enregistreur de données ou à un autre appareil, assurez-vous que l'enregistreur de données est au bon endroit et assurez une bonne transmission et un bon enregistrement des données.

6. Étalonnage et vérification : Étalonnez le capteur régulièrement pour garantir la précision des mesures. L'étalonnage peut être effectué par comparaison avec un appareil de référence standard.

Veuillez noter qu'avant d'installer les capteurs de rayonnement solaire pyranomètres, il est conseillé de lire et de suivre les instructions d'installation et d'utilisation correspondantes afin de garantir une installation et une utilisation correctes. De plus, en cas de besoins d'application ou d'exigences techniques spécifiques, il est recommandé de consulter un professionnel ou le fabricant pour obtenir des instructions plus détaillées et spécifiques.

Fiche technique des capteurs de rayonnement solaire pyranomètres

Manuel d'instructions du capteur de rayonnement solaire NBL-W-HPRS (version 3.0).pdf
