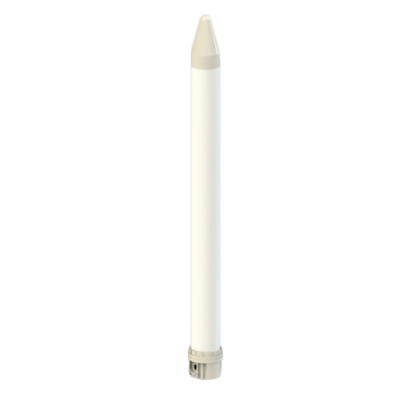

Capteur de sol multi-profondeur RS485

Le capteur d'humidité du sol multi-profondeur adopte le principe FDR. Il mesure l'humidité de chaque couche du sol en fonction de l'onde électromagnétique émise par le moniteur, en fonction des variations de fréquence des différents coefficients diélectriques du matériau. Il utilise un capteur de température numérique de haute précision pour mesurer la température de chaque couche. Mesurant simultanément la température et l'humidité de couches de sol de 10 cm, 20 cm, 30 cm, 40 cm, 50 cm et 60 cm, il est adapté à la surveillance continue et à long terme de sols représentatifs. Il intègre une unité de traitement de données (DTU) et une batterie au lithium, et fournit une sortie RS485. Il peut également transmettre les données à une plateforme de données IoT via le réseau sans fil 4G/5G, et les visualiser en temps réel sur ordinateur et application. Pratique et rapide, il répond parfaitement aux besoins de tous les utilisateurs.

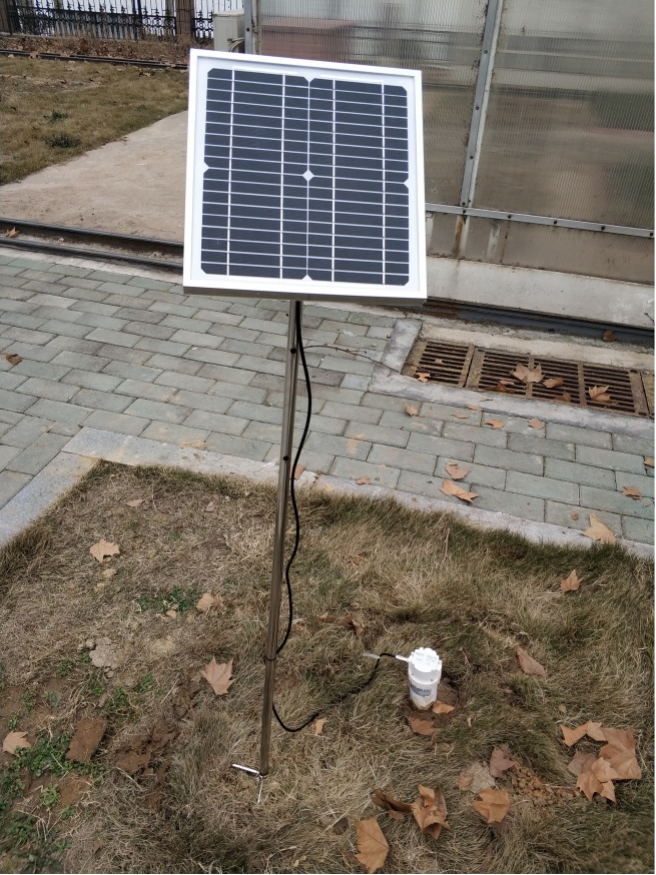

Ce capteur d'humidité et de température du sol ( capteur d'humidité du sol multi-profondeur ) présente de nombreux avantages : léger, facile à installer, simple d'utilisation et précis. Utilisant des capteurs de précision et des puces intelligentes, il est composé d' un capteur d'humidité et de température du sol, d'une alimentation solaire et d'un dispositif de transmission.

À l'heure actuelle, le produit est largement utilisé dans la surveillance et la collecte d'informations environnementales dans l'agriculture, la foresterie, la protection de l'environnement, la conservation de l'eau, la météorologie et d'autres secteurs industriels, et également appliqué à l'irrigation économe en eau, au jardinage de fleurs, au pâturage d'herbe, au test rapide du sol, à la culture des plantes, au contrôle des serres, à l'agriculture fine, etc., afin de répondre aux besoins de la recherche scientifique, de la production, de l'enseignement et d'autres travaux connexes.

Caractéristiques du produit du capteur d'humidité du sol multi-profondeur

a la capacité de mesurer les changements d'humidité et de température à plusieurs profondeurs, nœuds standard : 10 cm, 20 cm, 30 cm, 40 cm de profondeur, peut être personnalisé 50 cm, 60 cm de profondeur, surveillance en temps réel, rapide et pratique ;

1. Il peut être personnalisé avec différentes profondeurs et configurations selon différentes applications ;

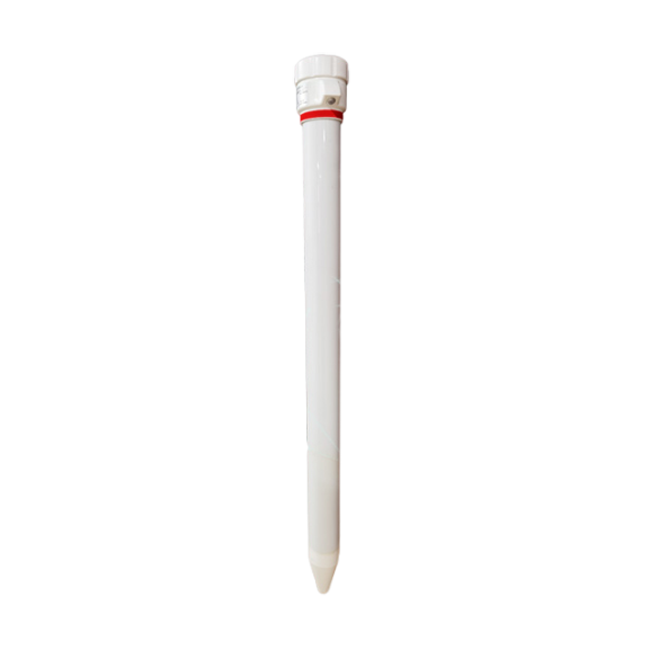

2. Utilisation de tuyaux en plastique PVC personnalisés spéciaux, qui peuvent prévenir le vieillissement et sont plus résistants à la corrosion des acides, des alcalis et du sel dans le sol ;

3. En utilisant de la résine époxy comme matériau d'étanchéité, il peut être immergé dans l'eau pendant une longue période sans fuite ;

4. Haute précision de mesure, performances fiables, moins affecté par la texture du sol, adapté à tous les types de sols ;

5. Avec protection anti-mauvaise connexion multidirectionnelle pour la ligne électrique, la ligne de terre et la ligne de signal ;

6. Prend en charge la sortie numérique RS485 et la transmission de données du réseau sans fil GPRS selon la demande ;

7. Différentes options d'alimentation : alimentation CC 12 ~ 24 V CC ; alimentation solaire, alimentation continue par batterie au lithium longue durée intégrée, capacité d'alimentation conçue pour durer 30 jours à la fois (mode de rapport actif, 1 heure pour signaler 1 fois) ;

Paramètres techniques du capteur d'humidité du sol multi-profondeur

1) Plage de mesure de l'humidité du sol (teneur en humidité volumétrique) : sol sec ~ sol saturé d'humidité, précision de mesure en laboratoire : ± 3 %, précision de mesure sur le terrain : ± 5 %, résolution d'humidité : 0,1 % ;

2) Plage de mesure de température : -40℃～80℃, précision de mesure ±0,5℃, résolution de température : 0,1℃ ;

3) Alimentation : adaptateur optionnel alimentation large tension DC12~24V ou alimentation par batterie au lithium intégrée ;

4) Mode de communication : communication RS485, protocole de communication MODBUS (débit en bauds 9600 réglable, adresse 0-255 réglable) ; communication sans fil GPRS ;

5) Câblage : sortie RS485 système 4 fils, alimentation positive, alimentation négative, 485+, 485- ;

6) Temps de réponse : réponse dans les 3 s après la mise sous tension ;

7) Temps de stabilisation : environ 10 secondes après la mise sous tension ;

8) Dimensions extérieures : ϕ63 mm, la longueur varie en fonction de la profondeur de mesure du capteur, la longueur standard est d'environ 1000 mm ;

9) Principe de mesure du capteur : méthode de réflexion dans le domaine fréquentiel FDR ;

10) Consommation électrique : moins de 10 mA en statique, 70 mA à l'échantillonnage ;

11) Environnement de fonctionnement : 40 ℃ ~ 80 ℃ ; 0-100 % HR ;

12)Temps moyen sans problème : ≥ 25 000 h ;

13) Plage de détection : 99 % sont lus depuis l'extérieur du tube dans un rayon de 10 cm ;

14) Niveau de protection de la coque : résine époxy comme matériau d'étanchéité, partie au sol : IP67 ; sous terre : IP68 ;

Le capteur de sol multi-profondeur ( capteur de sol multi-profondeur ) est un appareil utilisé pour surveiller les paramètres du sol à différentes profondeurs, ce qui peut aider les agriculteurs, les amateurs d'horticulture et les chercheurs à mieux comprendre la teneur en humidité, la température, la salinité, etc. du sol, afin de réaliser une irrigation intelligente, optimiser les programmes d'application d'engrais et la gestion agricole.

 I. Introduction du capteur de sol multi-profondeur

Un capteur de sol multi-profondeur est généralement une sonde insérée dans le sol et capable de mesurer des paramètres tels que la température, l'humidité, le pH, la conductivité, etc. à différentes profondeurs. Ces capteurs peuvent être filaires ou sans fil ; les capteurs sans fil peuvent transmettre des données à distance, tandis que les capteurs filaires nécessitent une connexion physique à un enregistreur de données ou à un ordinateur.

 II. Principe de fonctionnement du capteur de sol multi-profondeur

Le principe de fonctionnement du capteur de sol multi-profondeur implique généralement les étapes suivantes :

1. Insertion dans le sol : le capteur est inséré dans le sol, le capteur de sol multi-profondeur comprend généralement plusieurs sondes, chaque sonde est installée à différentes profondeurs du sol et peut surveiller les paramètres du sol à plusieurs profondeurs en même temps.

2. Acquisition de données : Le capteur mesure les propriétés physiques et chimiques du sol à différentes profondeurs. Ces paramètres peuvent inclure l'humidité, la température, le pH et la conductivité du sol.

3. Transmission des données : Les données collectées peuvent être transmises à un enregistreur de données ou à un ordinateur, par câble ou sans fil. Les capteurs sans fil utilisent généralement des réseaux de capteurs et des technologies de communication sans fil pour transmettre les données.

4. Analyse des données : Les données collectées sont analysées pour évaluer la santé du sol et déterminer s’il existe des carences en nutriments, une salinité élevée du sol, des carences en humidité ou d’autres problèmes de sol susceptibles d’affecter la croissance des cultures.

 Principe de mesure : Les capteurs mesurent les paramètres du sol tels que la teneur en humidité du sol, la température du sol, la salinité du sol, etc. à l'aide de différentes techniques (par exemple, résistance, capacité, réflexion dans le domaine fréquentiel, etc.).

 Scénarios d'application du capteur de sol multi-profondeur

1. Système d'irrigation intelligent : selon les données de teneur en humidité du sol à différentes profondeurs, il peut contrôler avec précision la quantité d'eau d'irrigation et le temps d'irrigation, réaliser une gestion intelligente de l'irrigation, économiser les ressources en eau et améliorer le rendement des cultures.

2. Surveillance et gestion des sols : Aidez les agriculteurs et les amateurs d'horticulture à surveiller l'humidité, la température, la salinité et d'autres paramètres du sol, et à ajuster en temps opportun les engrais, l'irrigation et d'autres mesures de gestion pour favoriser la croissance des plantes.

3. Recherche scientifique sur les sols : Utilisé pour la recherche approfondie sur les sols dans le domaine de la recherche scientifique, pour comprendre la loi de changement du sol et promouvoir le développement de la science du sol.

4. Surveillance de l'environnement du sol : Utilisé pour surveiller la qualité de l'environnement du sol, comme la surveillance de la teneur en polluants dans le sol, pour assurer la santé de l'environnement du sol.

En conclusion, le capteur de sol multi-profondeur est un outil essentiel de surveillance des sols. Il permet de surveiller les paramètres du sol à plusieurs profondeurs et fournit des informations précieuses sur son état de santé pour l'agriculture, les systèmes d'irrigation intelligents, la protection de l'environnement, la gestion des terres et la recherche scientifique. Grâce aux progrès technologiques, ces capteurs gagnent en précision et en simplicité d'utilisation, améliorant ainsi l'efficacité de la gestion des sols.
